双轴正交镗铣加工头结构设计方案

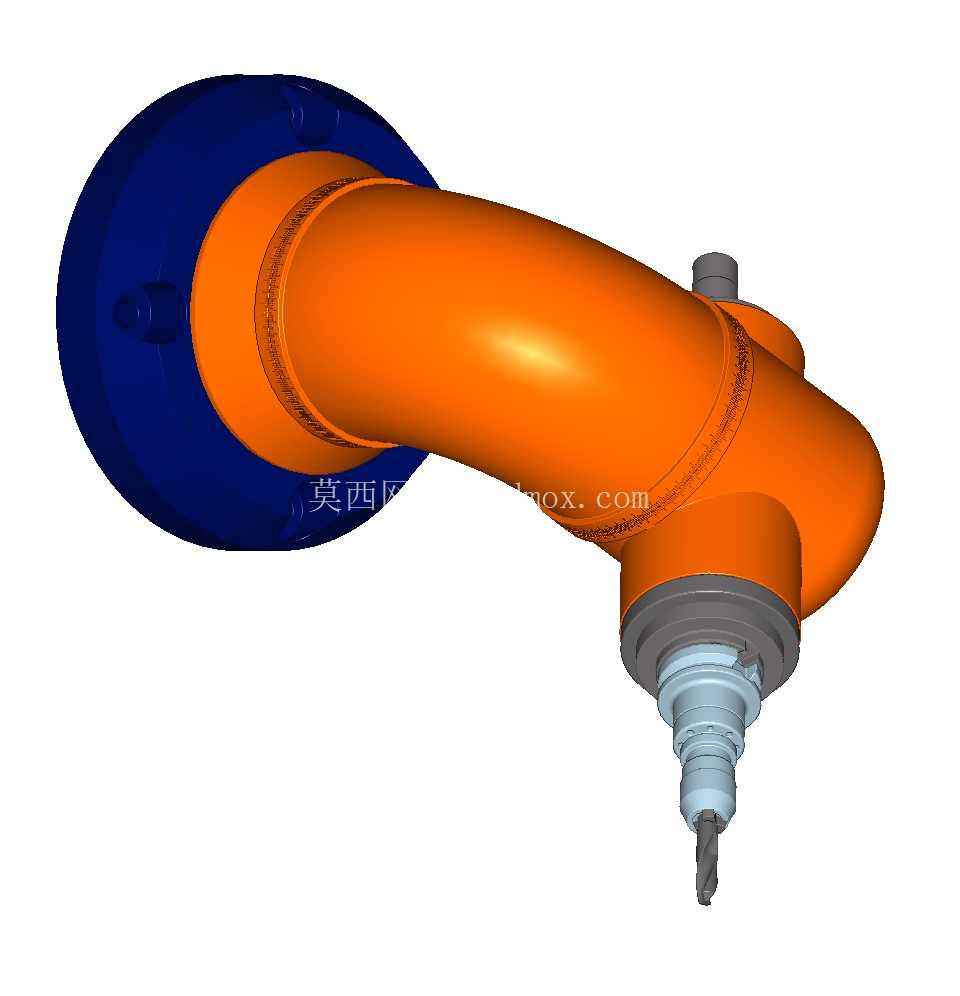

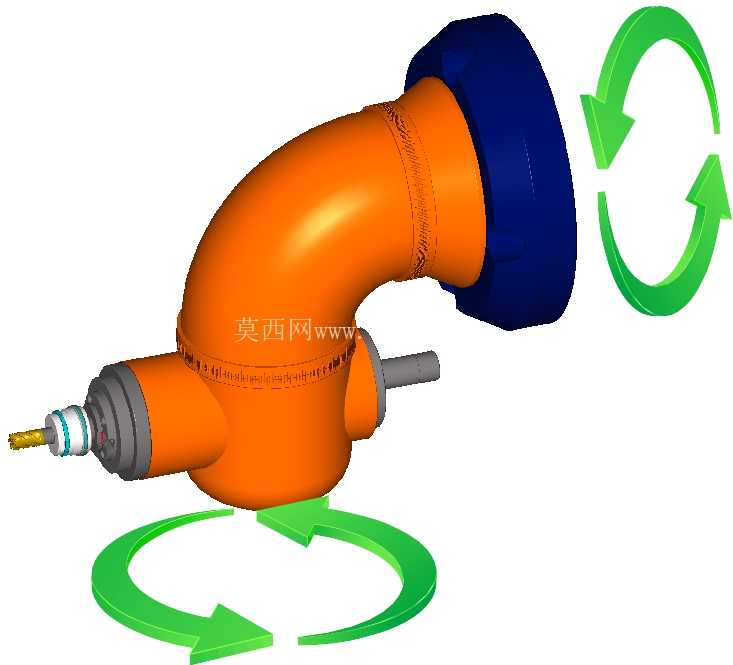

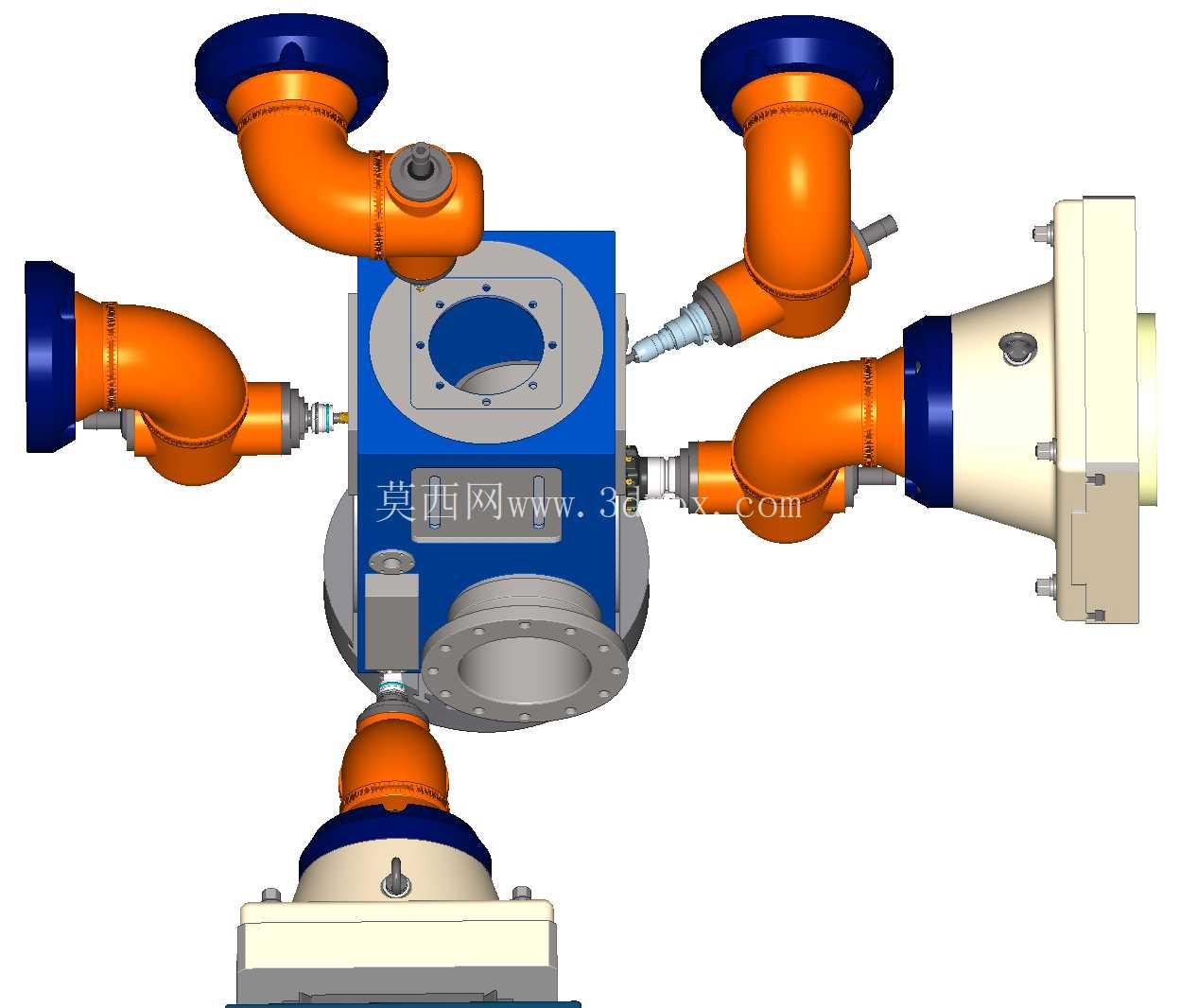

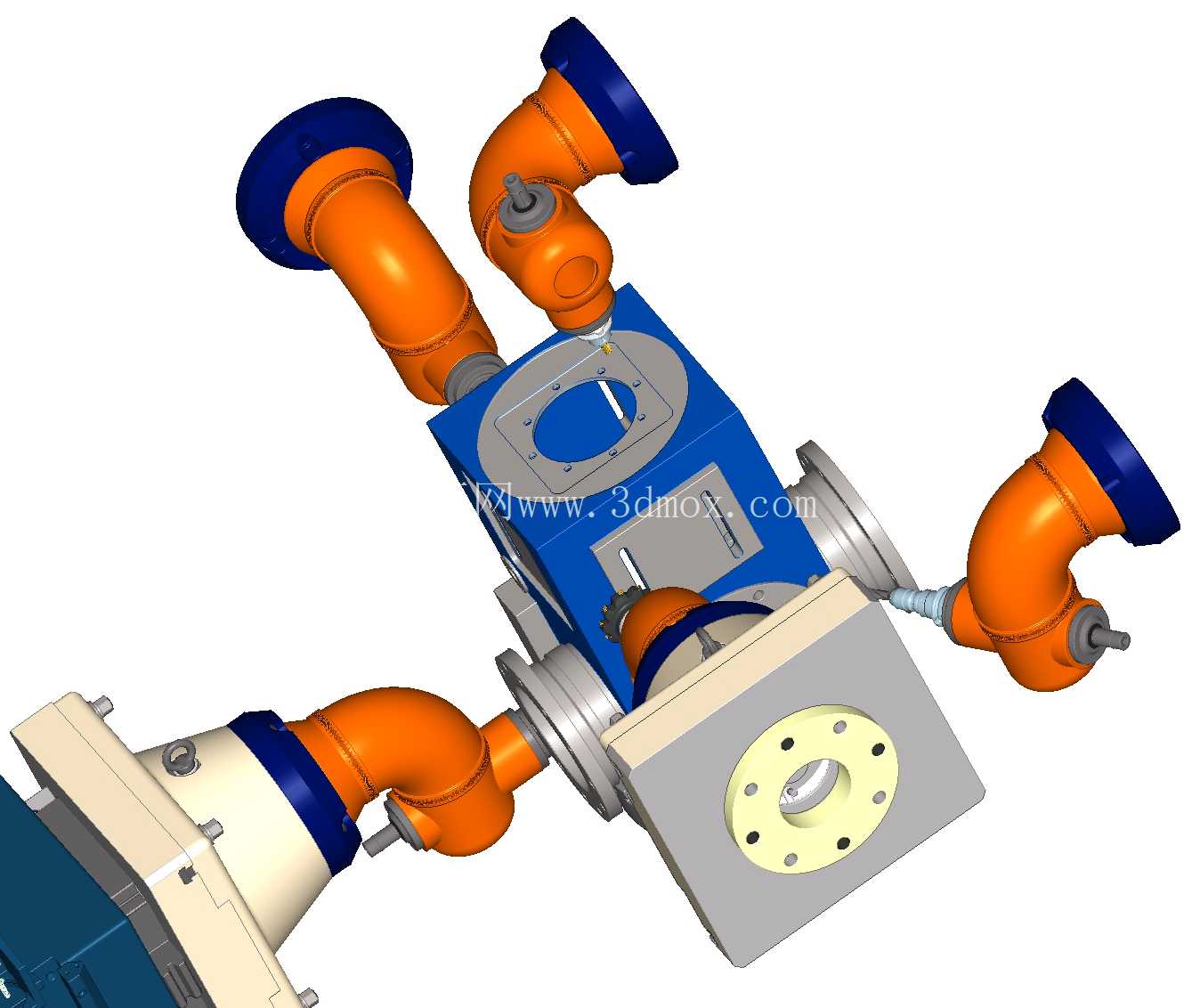

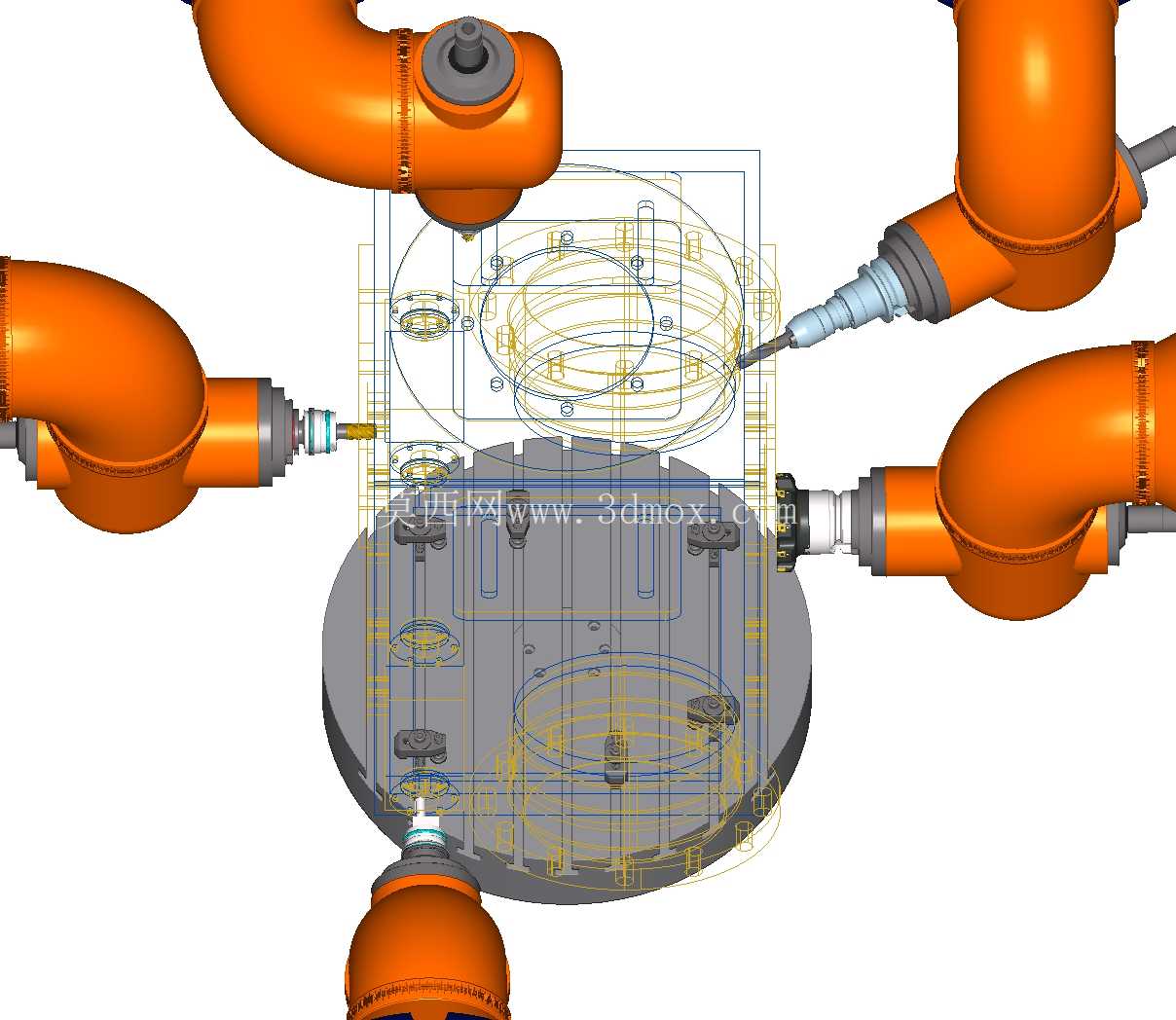

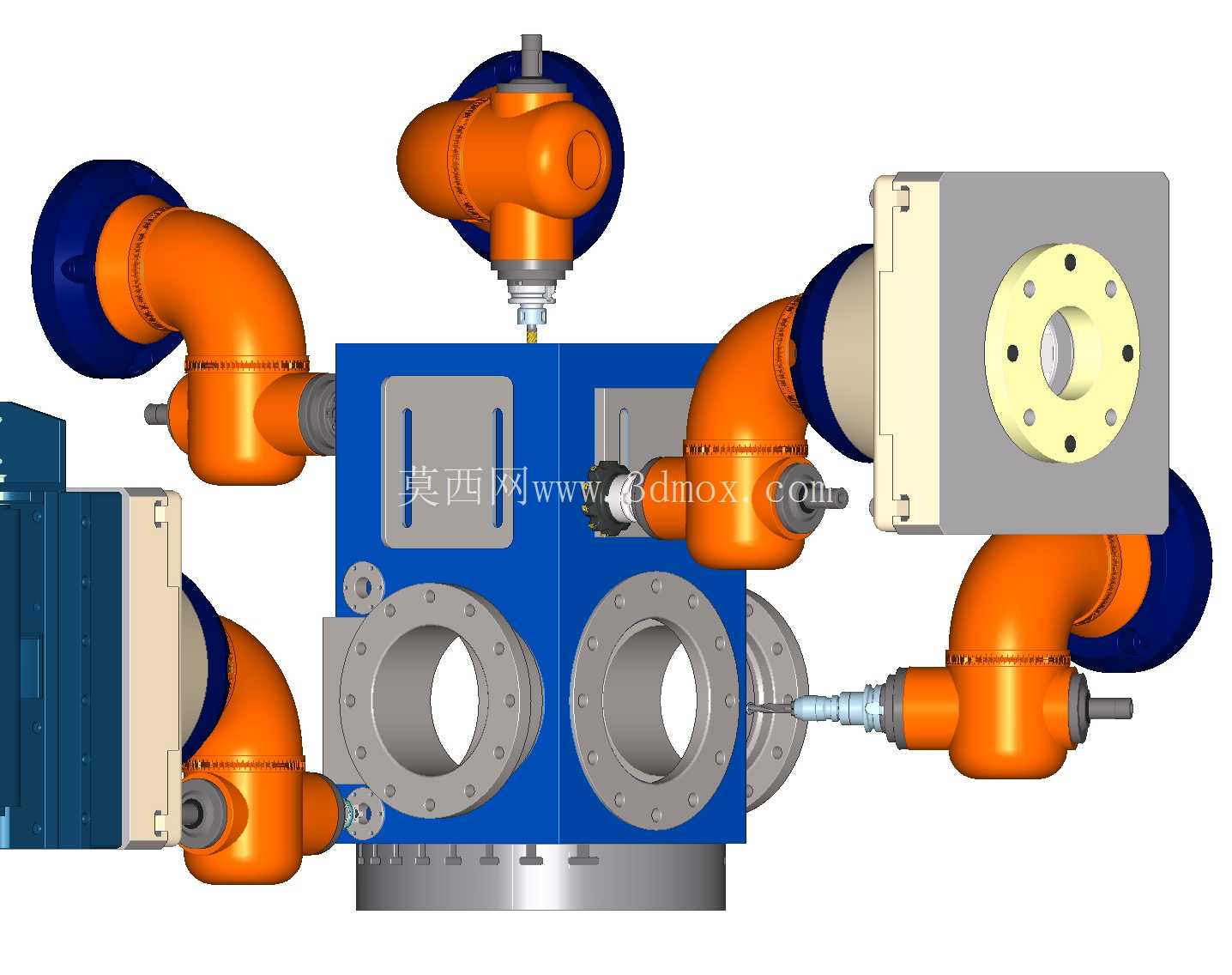

　　在重型箱体类零件、大型模具钢胚的多面加工场景里，传统单主轴机床需要多次翻转装夹工件，不仅找正时间占比超过有效切削时长的三成，二次装夹带来的形位公差累积也常导致孔系同轴度、端面垂直度超差，这类工况下正交双轴镗铣头的应用价值尤为突出。这款镗铣头采用正交双输出轴布局，可实现连续分度定位，定位精度控制在0.001°级别，能在一次装夹的前提下完成工件顶面、四个侧面的铣削、镗孔、钻攻、倒角等多工序加工，省去反复拆装找正的辅助时间，尤其适配风电轮毂、大型柴油机缸体、工程机械结构件这类大尺寸、多孔系、多加工面的零件生产场景。

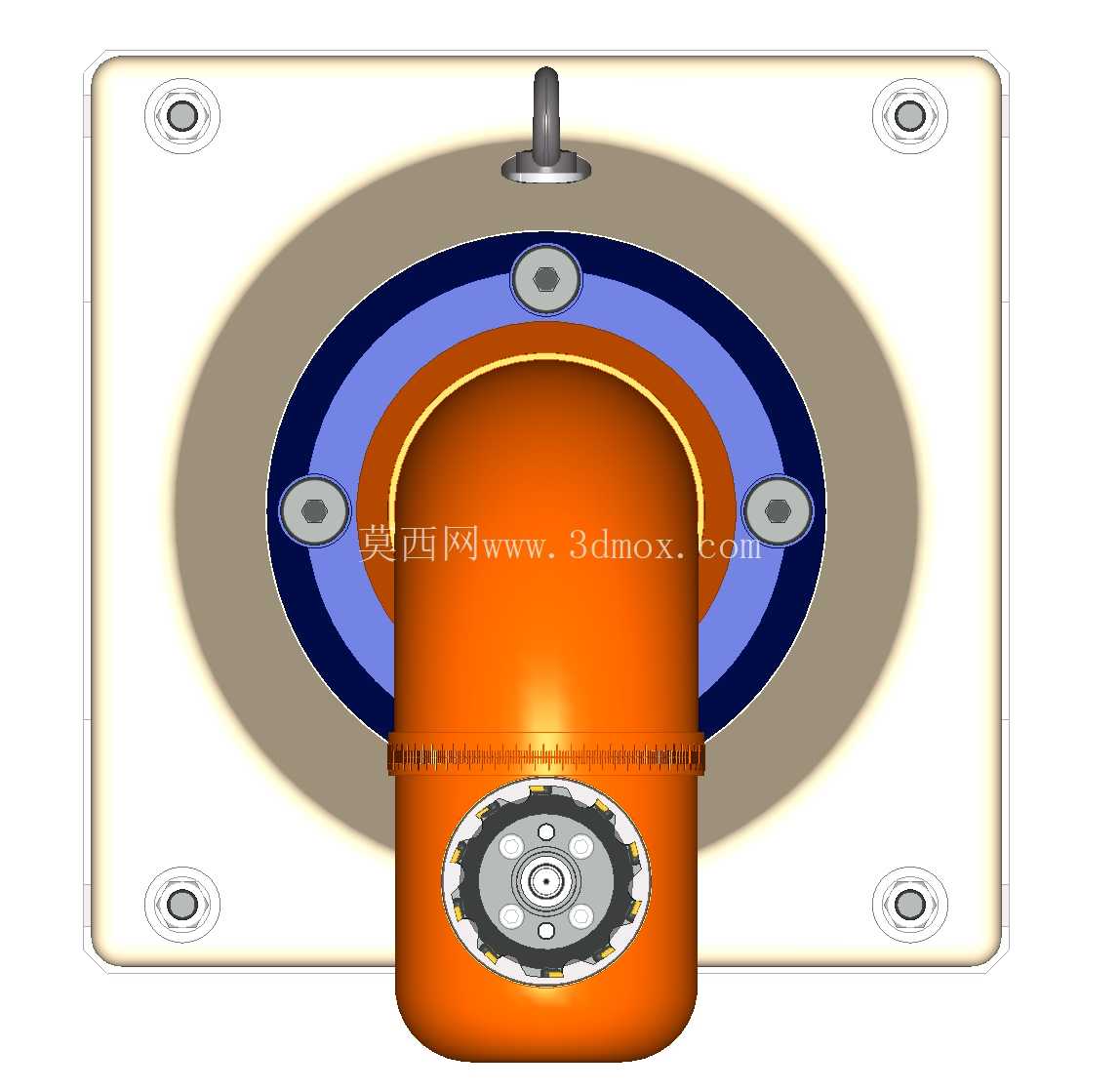

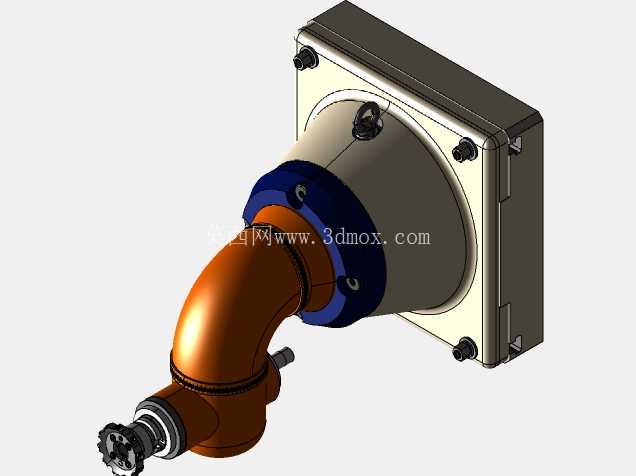

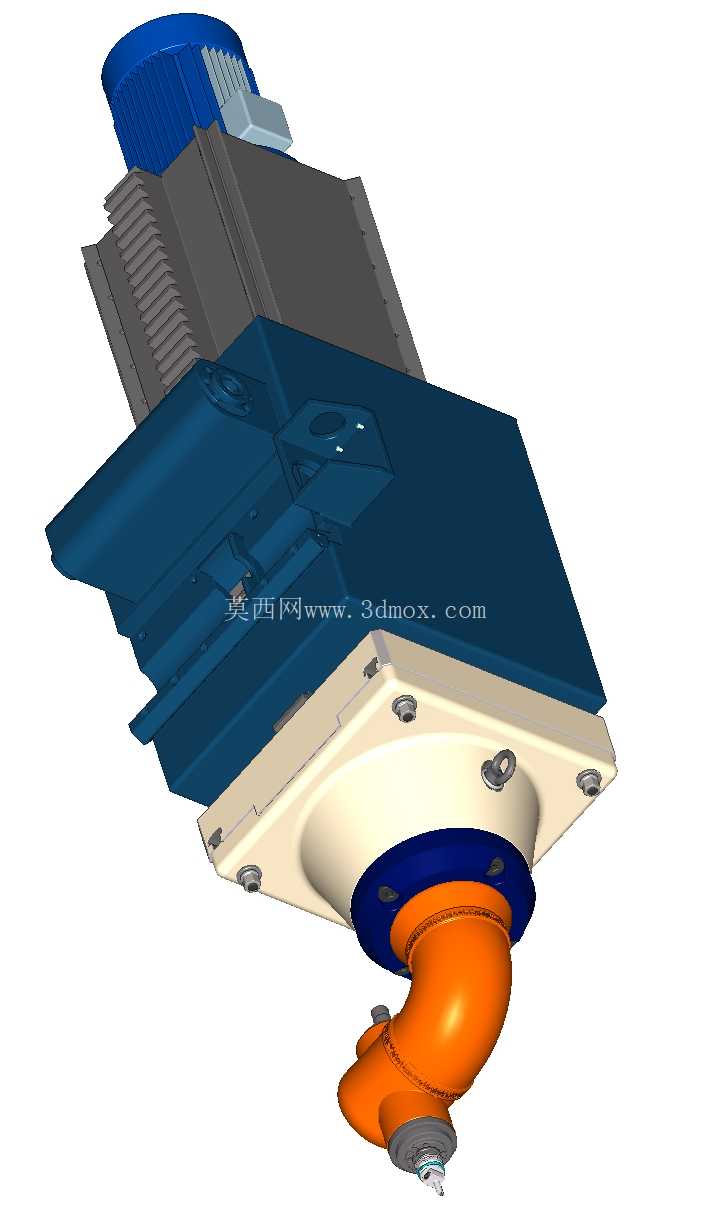

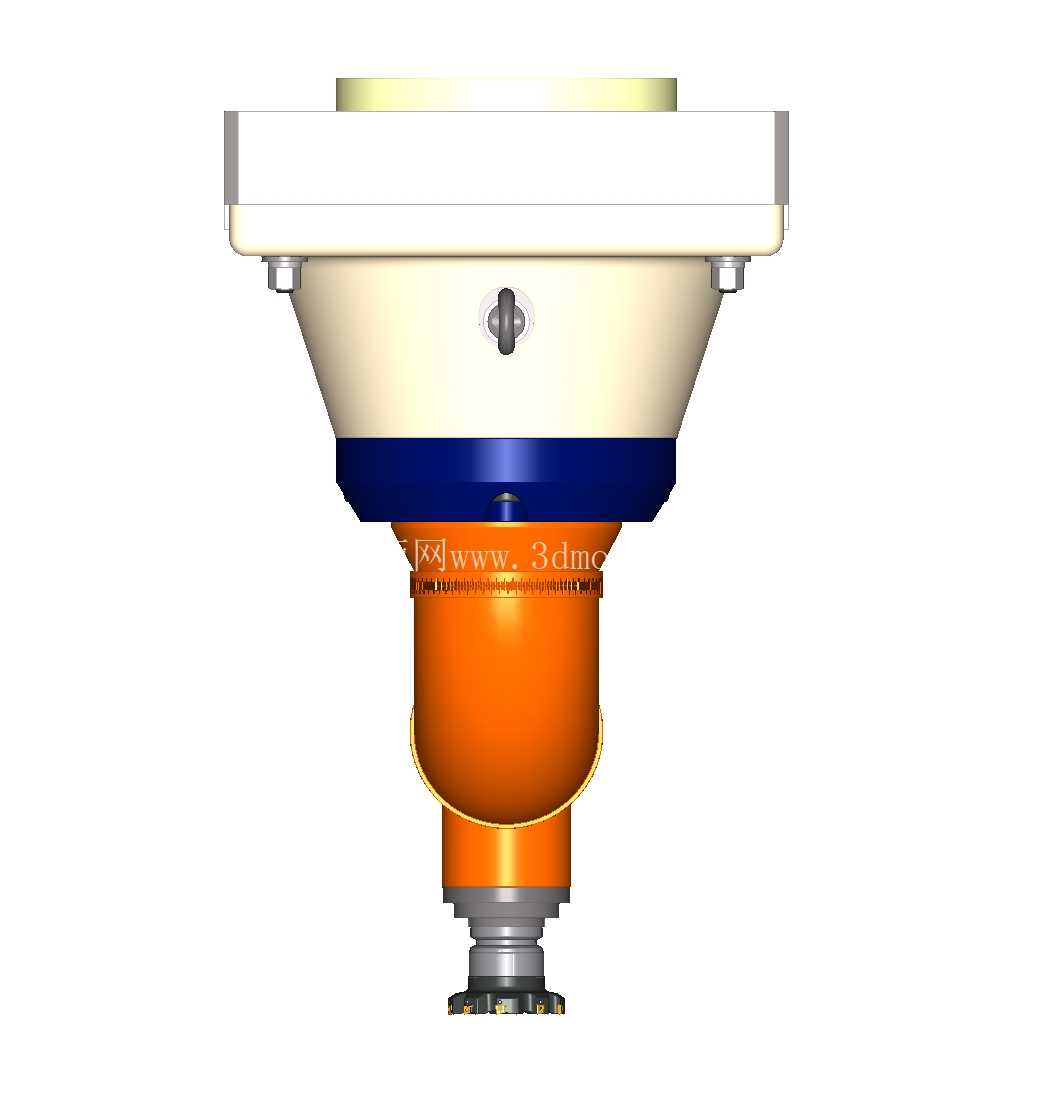

　　从功能实现逻辑来看，该镗铣头内置高精度分度机构与夹紧单元，支持自动锁紧与手动锁紧两种模式，既可以集成到加工中心、龙门铣床的主轴端作为自动加工附件，也能固定在专用机床的滑枕端作为专用切削单元使用，转速上限可达4000R.P.M，额定输出功率37kW，输出扭矩1200Nm，足以应对硬质合金刀具的重载切削需求，不管是粗加工阶段的大余量铣削，还是精加工阶段的高精度镗孔都能适配。设计阶段首先考虑的是安装适配性，镗铣头的连接法兰采用通用接口尺寸，可匹配主流规格的机床滑枕端面，安装时不需要对原有设备的主轴结构做大规模改造，仅需匹配拉钉规格与冷却管路接口即可完成装配，整体安装边界控制在合理范围内，不会因为附件头的加装导致机床Z轴行程出现过多损失。

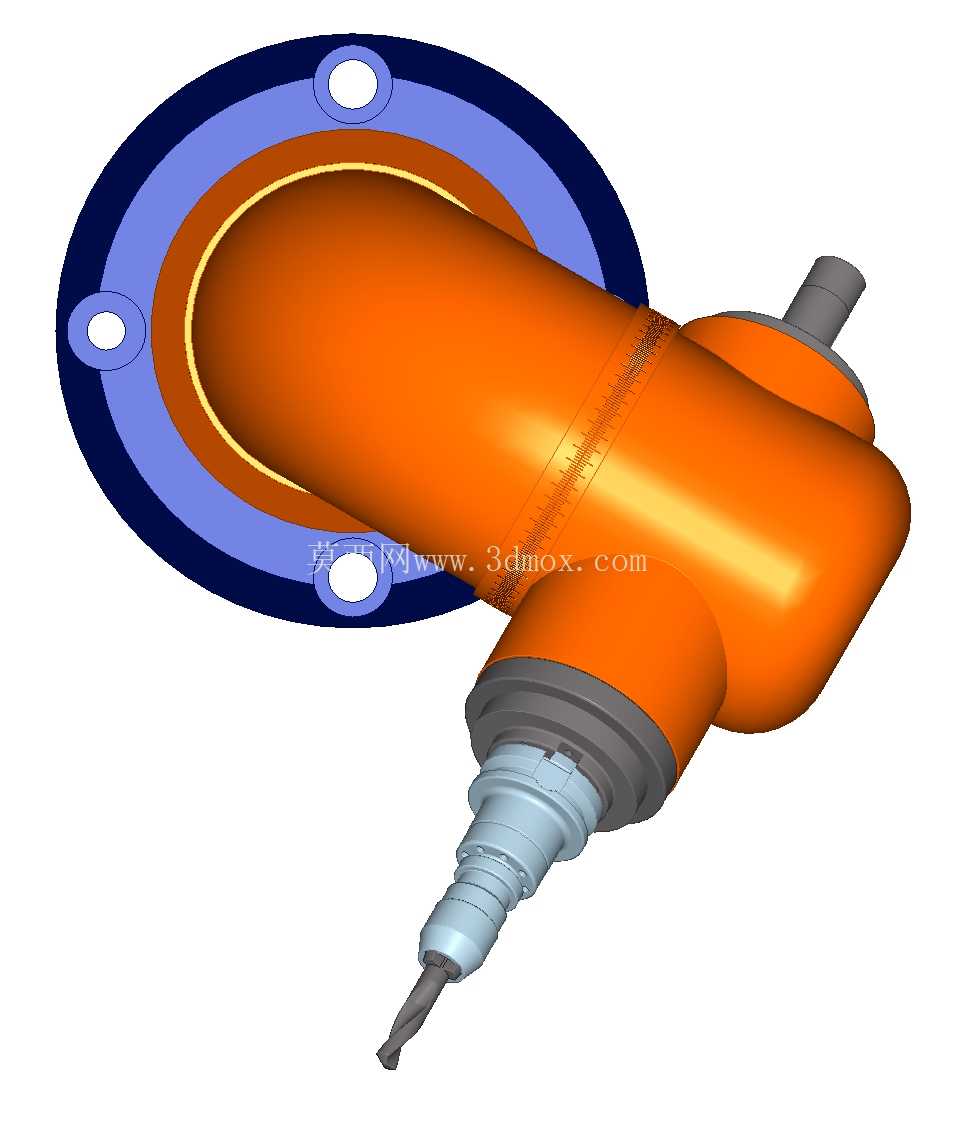

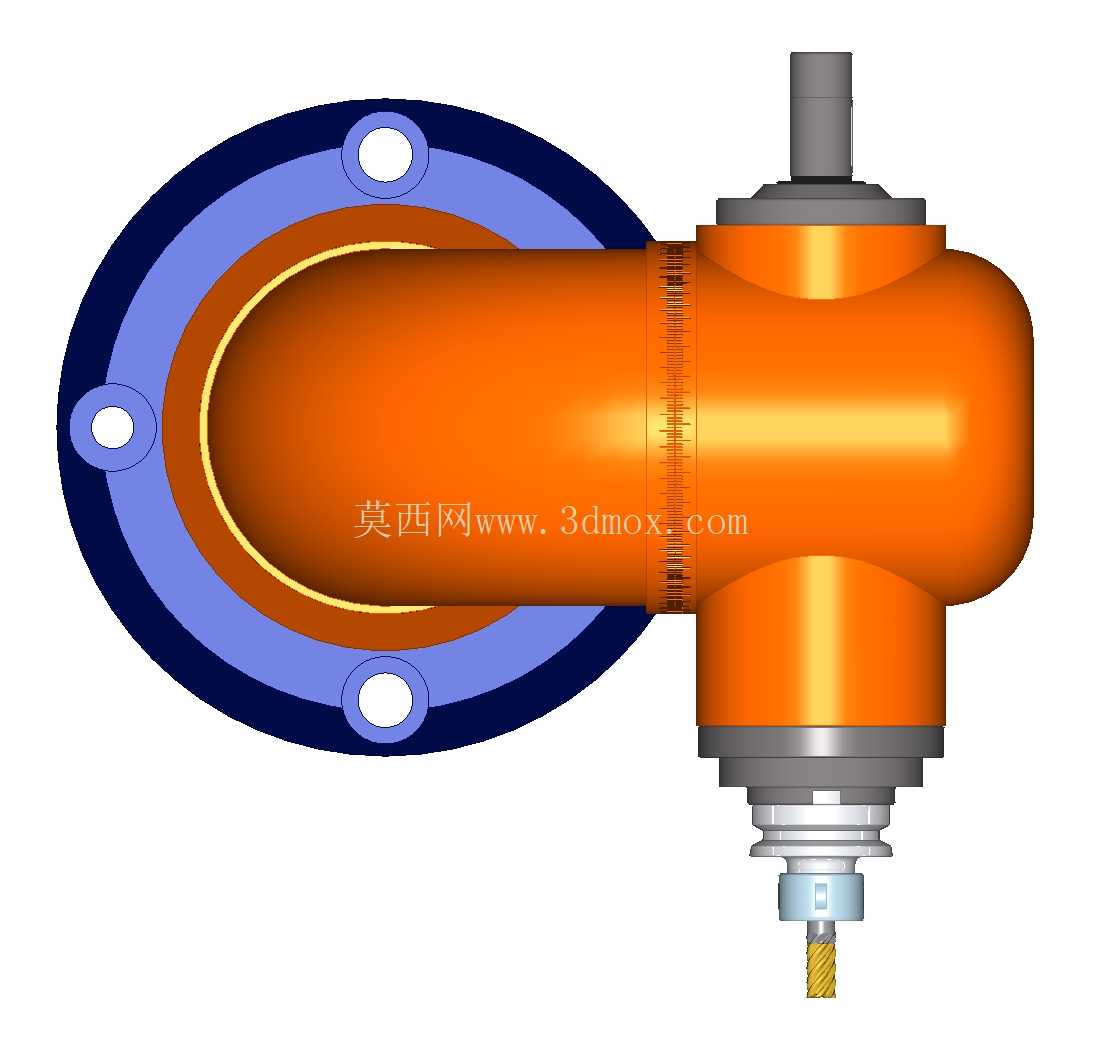

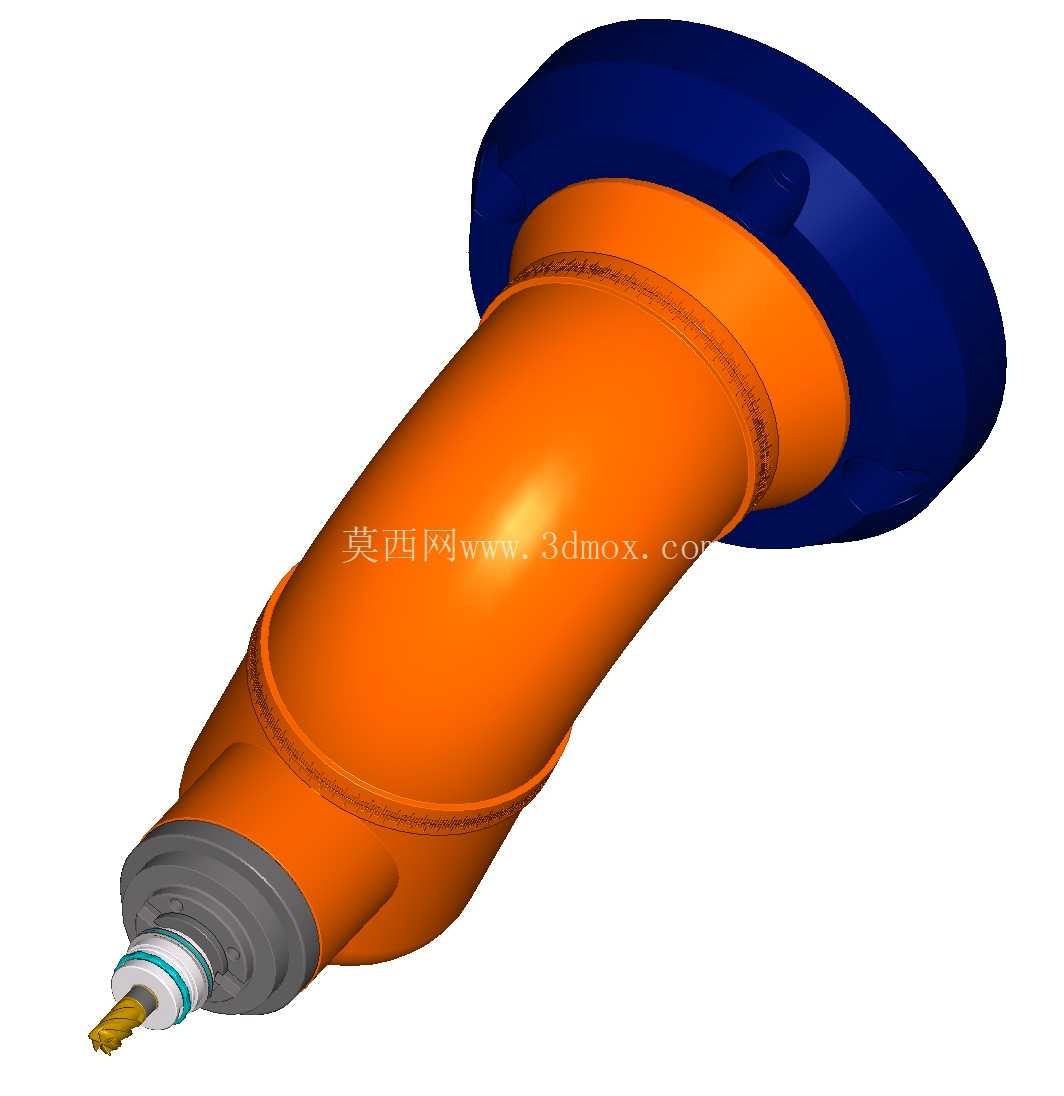

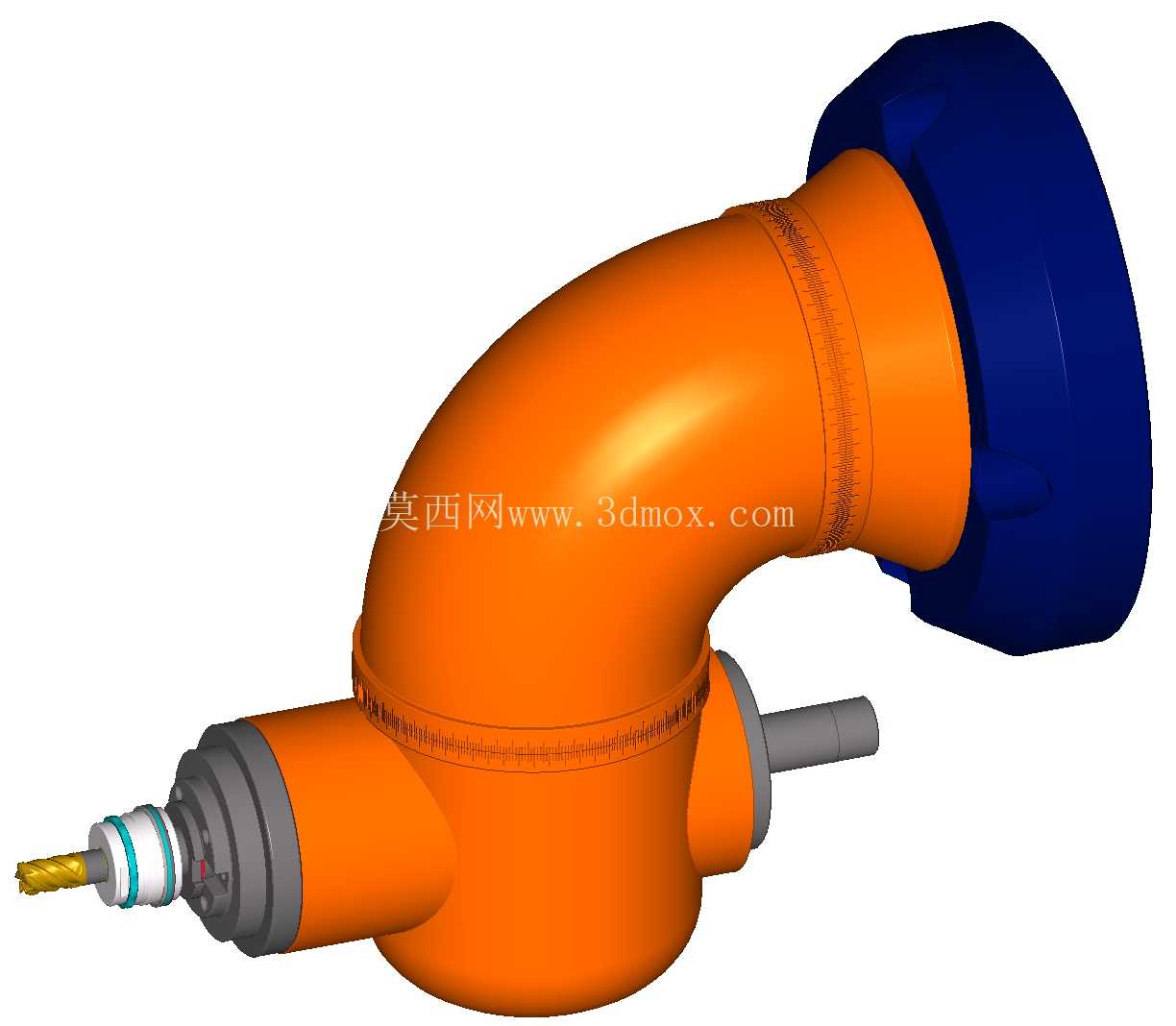

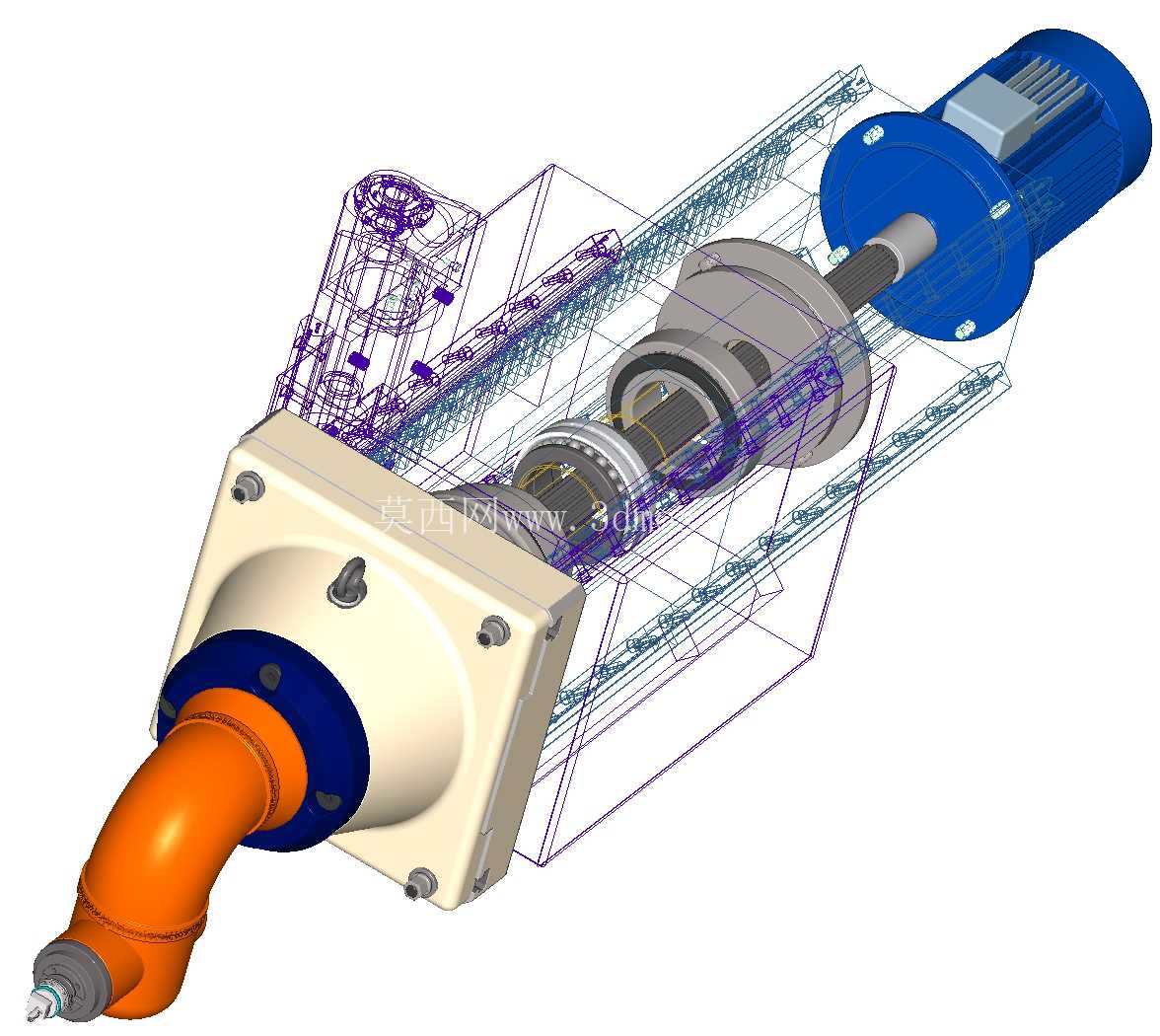

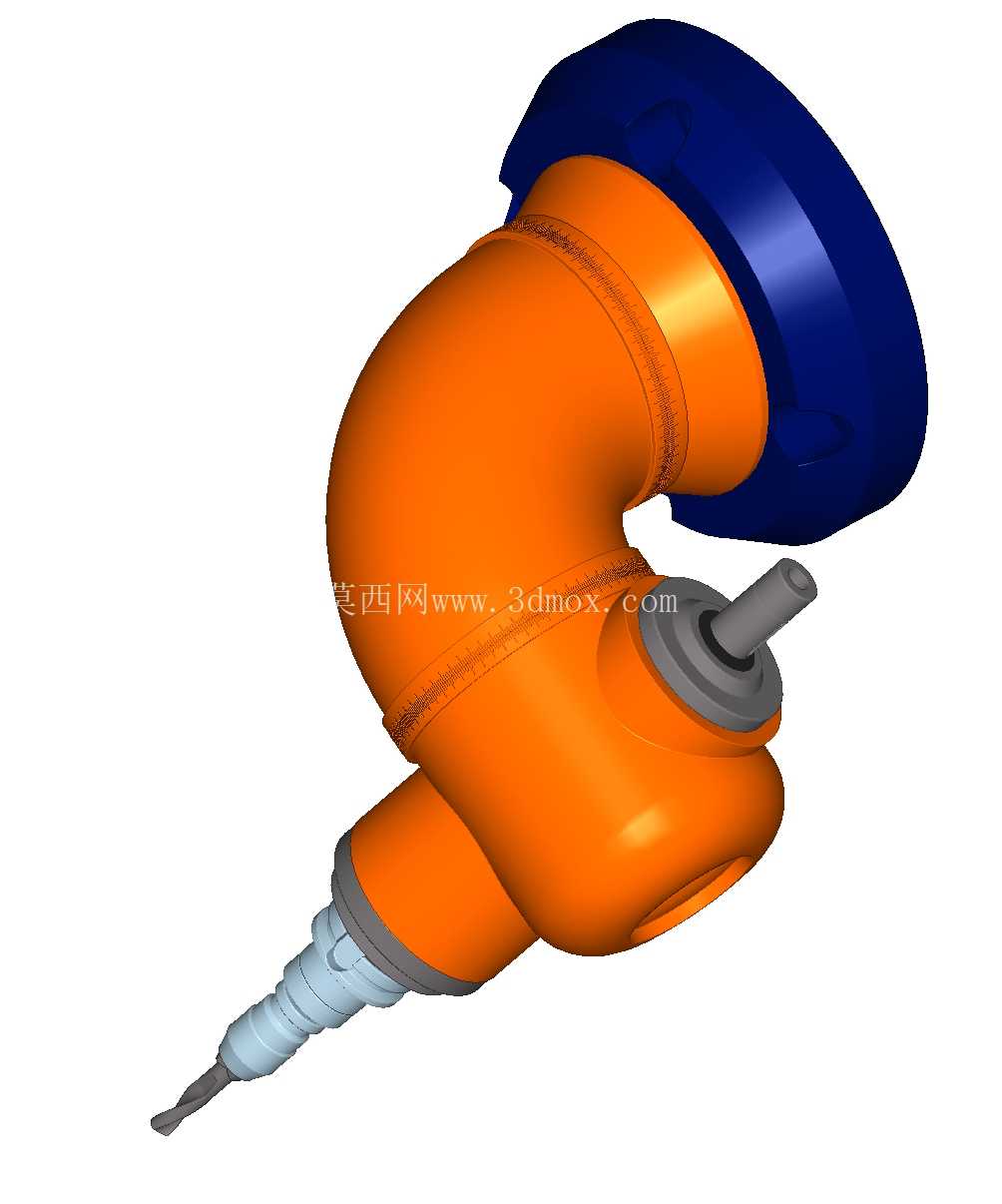

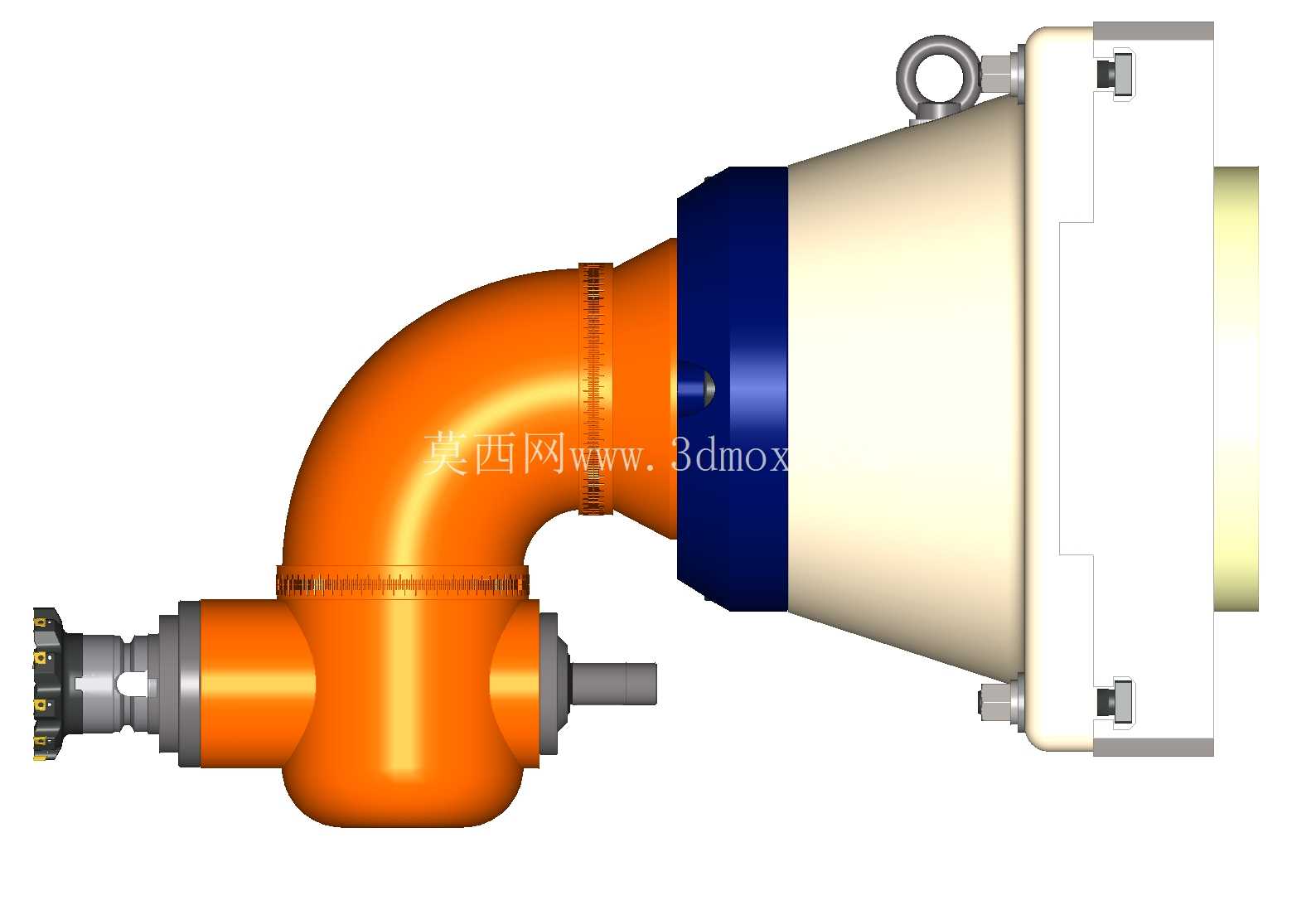

　　在结构布局上，内部传动链采用螺旋伞齿轮正交传动，齿轮副经过修形处理，降低高速运转时的啮合噪音与传动误差，同时壳体采用高刚性铸铁材质，壁厚经过拓扑优化，在保证整体结构刚性的前提下尽可能控制自重，避免加装后机床主轴端负载过大影响动态精度。夹紧机构采用碟簧拉紧、液压松开的结构设计，分度到位后能实现端面与锥面的双重锁紧，锁紧刚性足以承受大切深加工时的切削反力，避免加工过程中出现颤振、让刀的问题。冷却回路设计同时兼顾了内部传动部件的冷却与刀具端的外冷/内冷输送，可根据加工需求切换冷却模式，高速切削时能有效带走切削热，延长刀具寿命同时保证加工面的表面质量。针对不同的加工需求，该镗铣头可搭配不同规格的刀柄接口，支持BT、CAT、HSK等多种主流刀柄标准，用户可根据自身车间的刀具库存情况选配合适的接口规格，不需要额外采购适配的刀具，降低设备升级的成本。在实际使用场景中，这类双轴镗铣头常被用于大型模具的流道加工、重型减速机箱体的轴承孔镗削、船舶结构件的端面铣削等工况，相比传统的直角铣头，双轴正交布局可以在不更换附件头的情况下完成两个垂直方向的加工，进一步减少附件头更换的辅助时间，提升设备的综合利用率。

　　设计过程中还充分考虑了维护便利性，壳体上预留了润滑脂加注口与齿轮油观察窗，日常维护时不需要完全拆解壳体即可完成润滑保养，密封结构采用多层迷宫密封配合耐油橡胶密封圈，能有效阻挡切削液、金属切屑进入壳体内部，延长内部传动部件的使用寿命。安装定位基准面经过精密磨削，与机床滑枕连接后能保证输出轴与机床主轴的同轴度误差控制在微米级，避免因为安装误差导致的加工精度损失。对于设备选型人员来说，需要注意的是加装该镗铣头时要核算机床主轴的额定负载与滑枕的刚性参数，确保设备能承载附件头的自重与切削时的反作用力，同时要匹配机床的主轴拉爪规格与冷却、液压管路接口，保证各辅助功能的正常连通。建模过程中所有配合面的公差、传动部件的啮合间隙都按照实际加工装配要求设置，可直接用于后续的工程图导出、装配干涉检查、运动仿真验证等工作，能帮助设计人员快速完成专用机床的附件配置方案，缩短设备研发的周期。
