禧玛诺Alfine11速自行车内变速花鼓结构

　　日常做城市通勤车、长途旅行车的传动系统选型时，内变速花鼓一直是绕不开的核心部件，这套禧玛诺Alfine 11速内变速花鼓的三维结构，完整还原了封闭壳体内的多级行星齿轮排布、轴系定位关系以及两端法兰的安装边界，能直接给整车传动匹配、花鼓改装、非标传动方案借鉴提供精准的结构参考。不同于外露的飞轮后拨结构，这套内变速机构完全收纳在花鼓壳体内部，日常使用中能隔绝泥水、灰尘的侵入，城市通勤场景下不需要频繁清理传动缝隙的积尘，冬季融雪盐、雨季路面积水也很难侵蚀内部齿轮啮合面，长期使用的维护周期比外变速系统拉长数倍，很适合日常代步、长途负重旅行这类不想在传动维护上耗费过多精力的使用场景。从结构设计逻辑来看，这套花鼓的核心变速功能依托多组嵌套的行星齿轮组实现，11个速比的切换通过花鼓轴芯内部的推杆机构驱动不同的齿圈、太阳轮锁止与释放，不需要像外变速那样通过链条在不同飞轮片间跳转，变速过程中链条始终保持在同一链轮位置，传动张力稳定，哪怕是静止状态下也能完成变速操作，遇到路口红灯停车后才发现没降到低速挡的场景，不用再抬脚空踩调整，直接操作变速手柄就能切换到起步挡位，对城市通勤频繁启停的场景适配性极强。

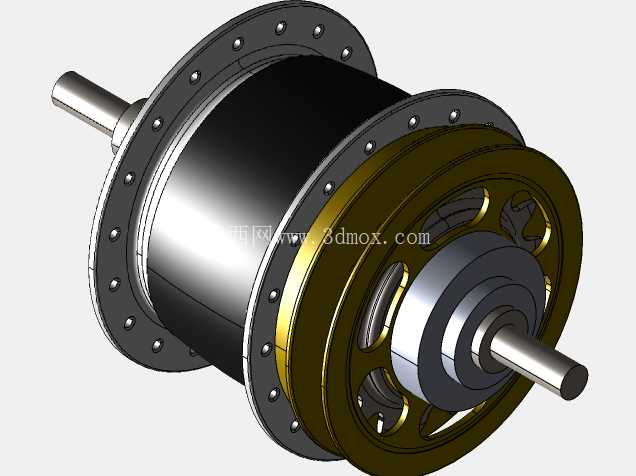

　　看三维模型的结构细节，花鼓两端的辐条法兰采用对称式大直径设计，法兰上的辐条孔位均匀排布，孔位的倒角处理能避免辐条端头应力集中，编圈时可以匹配常规的13G/14G辐条，适配市面上绝大多数700C轮径、26寸轮径的城市车、旅行车圈，不需要额外定制非标辐条。花鼓的轴芯采用贯穿式实心轴结构，两端的轴挡定位台阶公差控制严格，装配时通过轴挡间隙调整能把壳体转动旷量控制在极小范围，既不会出现转动卡滞，也不会因为轴向间隙过大导致行星齿轮偏磨。

　　壳体外侧的金色装饰环下方是密封轴承的定位台阶，两道接触式橡胶密封圈卡在壳体与端盖的密封槽内，能把内部的润滑脂完全封存在齿轮腔体内，同时阻挡外部的水汽、粉尘侵入，实际使用中哪怕是高压水枪冲洗轮组，也不会出现内部进水导致的润滑脂乳化问题。从安装边界来看，这款花鼓的后开档尺寸是标准的135mm，能直接适配绝大多数城市车、旅行车的后叉开档，不需要对车架后叉进行撑宽或者打磨处理，轴芯两端的锁紧螺母定位面平整，装配时通过两侧的锁紧螺母就能把花鼓牢牢固定在后叉爪钩上，不会出现骑行过程中花鼓移位导致的轮组偏摆。花鼓右侧的链轮安装位采用标准的花键结构，能匹配禧玛诺原厂的单速链轮，也能通过转接座适配不同齿数的链轮，用户可以根据自己的骑行习惯、日常通勤的坡度情况调整链轮齿数，获得更适合自己的传动比范围。内部的齿轮排布上，每一组行星齿轮的销轴都做了渗碳硬化处理，销轴与行星齿轮之间配有滚针轴承，哪怕是大扭矩爬坡、负重载人的场景，齿轮啮合面的接触应力也能控制在材料许用范围内，不会出现齿面崩裂、销轴变形的问题。

　　行星齿轮架的定位精度直接决定了变速的顺畅度，模型里的齿轮架采用一体式加工结构，每个行星轮的安装孔位同轴度公差控制在微米级，变速过程中不同齿轮组的切换不会出现打齿、卡滞的情况，哪怕是长时间使用后出现轻微的磨损，也能通过轴芯内部的调节机构微调变速行程，恢复精准的变速手感。不同于外变速系统需要后拨、飞轮、链条、指拨多个部件配合安装，这套内变速花鼓的所有变速机构都集成在花鼓内部，整车装配时只需要把花鼓编进轮组、固定在后叉上，连接好变速线就能完成传动系统的核心部分安装，不需要调整后拨的高低限位、张力螺丝，对整车装配的工艺要求更低，也能减少后期使用中因为磕碰导致后拨变形、变速不准的问题。另外封闭的壳体结构让传动过程中的齿轮啮合噪音被壳体完全阻隔，骑行过程中不会出现外变速系统那种链条蹭飞轮、导轮的异响，城市通勤骑行时的静谧性更好，哪怕是夜间骑行也不会因为传动噪音干扰路人。做三维建模的时候，这套模型把内部每一片齿轮的齿形参数、轴系的配合公差、密封件的安装槽位都做了精准还原，不管是做花鼓的改装设计、还是做整车传动系统的运动仿真，都能直接提取相关的结构参数，不需要反复拆解实物测量，能大幅缩短结构设计阶段的测绘周期。
