电动自行车轮毂式无刷驱动电机结构

　　该结构对应电动两轮车后轮直驱场景，属于轮毂集成式无刷动力单元，整体将电机本体、轮辋连接法兰、轴端固定结构与出线线束整合在车轮回转空间内，常见于城市通勤电动自行车、改装助力车以及低速轻型代步设备。与中置电机通过链条、皮带传递扭矩不同，这类轮毂电机直接以轮轴为固定支点，外壳随车轮同步旋转，动力传递路径短，没有二级传动带来的啮合噪声和维护点，适合对整车布置简洁性、骑行可靠性要求较高的车型。

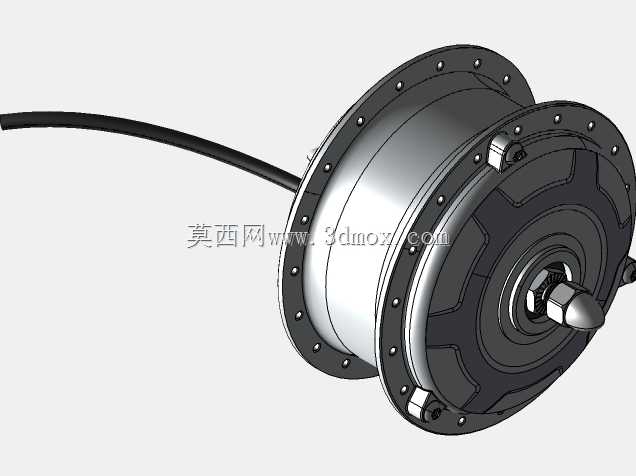

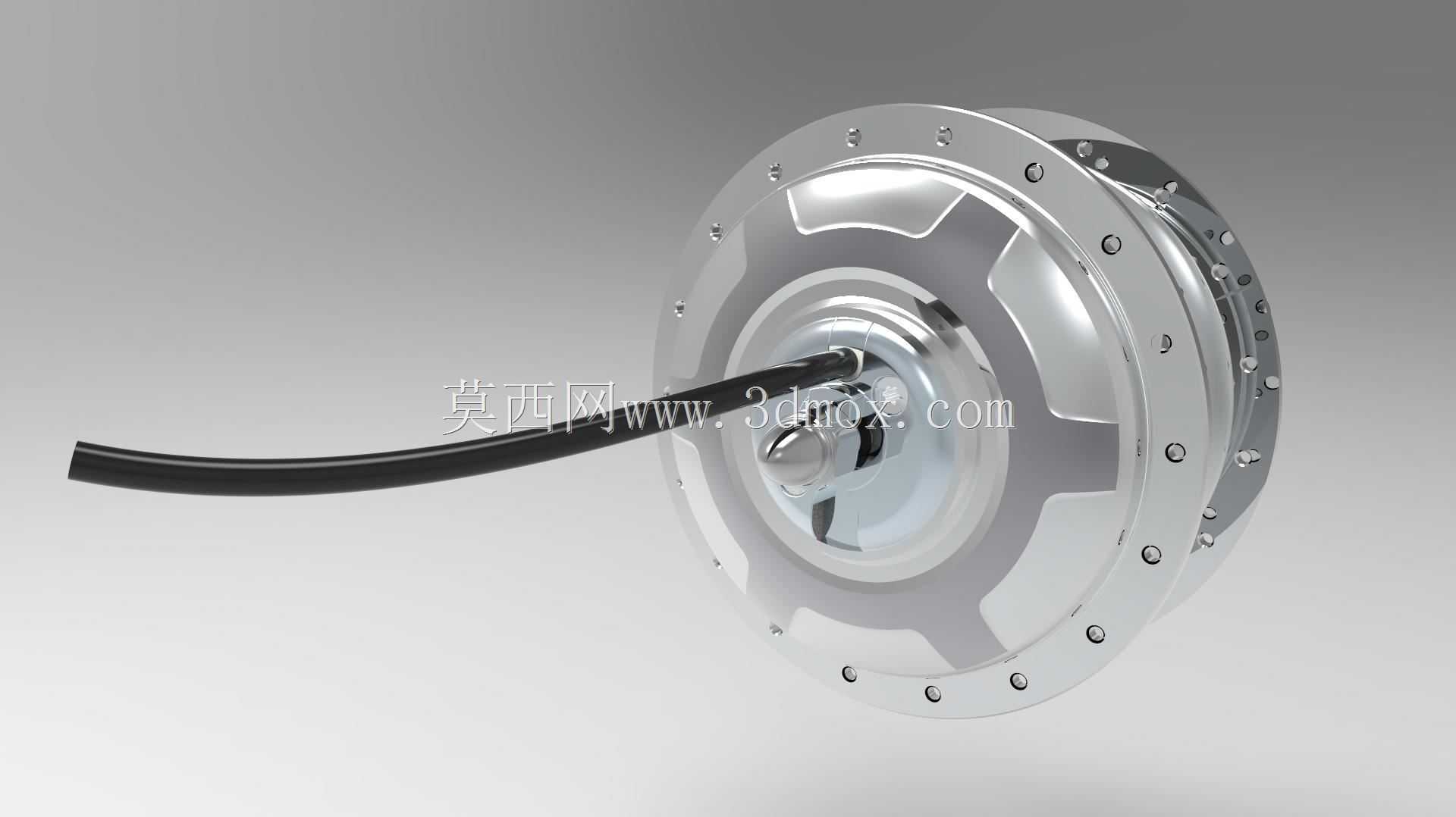

　　从实际安装边界看，电机主体为短圆柱回转结构，两端带大直径安装法兰，法兰圆周均布螺栓孔，用于和自行车轮圈辐条或者一体式轮辋支架连接；中心贯穿固定轮轴，轴端加工扁位与螺纹段，装配时卡在车架后叉开口处，通过锁紧螺母限制轴体转动，电机外壳则相对轮轴自由旋转。侧向引出的动力线缆从轴端附近穿出，走线沿车架后叉布置，需要预留足够弯曲半径，避免车轮转向、悬架振动或者拆装轮胎时拉扯线束。选型校核时要重点关注法兰分布圆直径、轴径、轴端锁紧尺寸以及电机整体轴向宽度，这些参数直接决定能否装入标准后叉开裆，以及轮圈编条、碟刹安装、飞轮布置是否发生干涉。

　　结构设计上，外壳采用多道环形加强筋与厚壁法兰结合的形式，既承担电机内部定子、转子的支承，又直接承受车轮着地后的冲击载荷。法兰面上密集的紧固点位可把驱动力均匀分散到轮辋，避免单点受力导致孔位开裂。端部轮廓预留了辐条交汇空间，中心轴座周围设置加强凸台，能够承受骑行过程中的径向载荷、启动扭矩以及紧急制动时的反转力矩。出线位置做了轴向偏置处理，线束从固定轴侧引出而非随外壳转动，从根本上避免旋转缠绕，外部黑色护套线缆同时承担耐磨、防泥水和屏蔽拉扯的作用。

　　功能特性方面，该类无刷轮毂电机依靠外转子结构输出低转速大扭矩，转子外壳直接作为车轮转动部件，转动惯量较大，运行平稳；内部定子绕组固定在中心轴组件上，配合外部控制器完成换相，能够实现起步助力、定速巡航和制动能量回馈等功能。250W功率等级对应法规允许的轻型助力自行车应用，持续输出特性偏重平顺代步，而非高速重载，因此热设计上依靠金属外壳大面积散热即可满足日常爬坡、逆风骑行的温升要求。外壳表面的环形散热轮廓在车轮旋转时还能带动气流掠过，进一步强化自然冷却。

　　三维建模过程中，回转主体适合以中心轴线为基准建立旋转特征，两端法兰孔采用圆周阵列生成，保证孔位角度与实物装配一致；轴端扁位、锁紧螺母、出线护套等非对称特征需要单独建立基准，还原整车装配时的方向关系。结构工程师在整车布置阶段，可依据该模型核对后叉开裆宽度、轮轴中心到车架管件的间隙、线缆出口与刹车器的位置关系，也能进一步验证辐条安装角度、轮胎偏摆空间以及维修拆卸时螺母工具的操作空间。对于从事轻型电动车开发的人员来说，这类模型不仅用于外观方案评审，也可作为轮边驱动布置、承载路径分析和零部件选型的直观参照。
