便携式3米钢卷尺结构设计方案

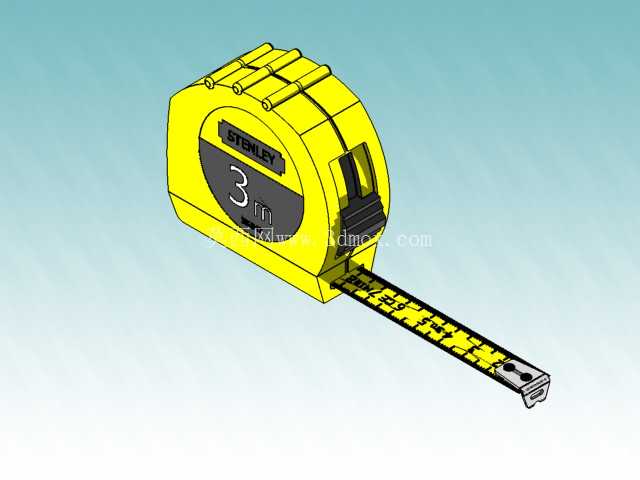

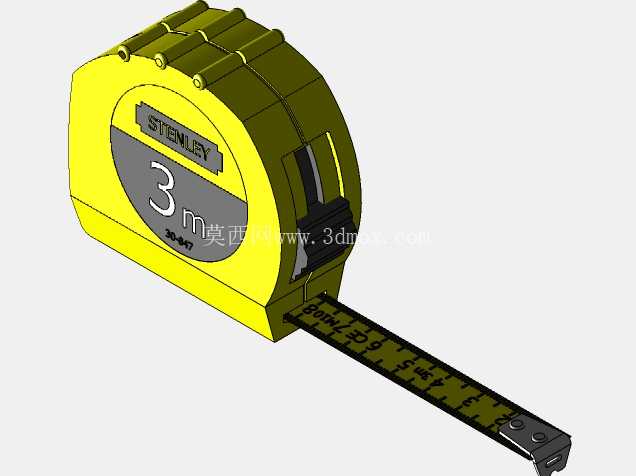

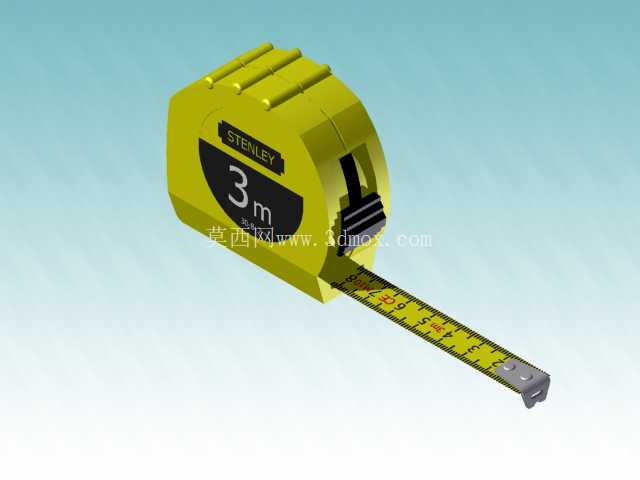

　　在机械加工现场、家装施工场地、仓储盘点作业甚至户外测绘场景里，钢卷尺都是出现频率最高的手动测量器具之一，这款3米量程的便携钢卷尺，完全围绕一线作业人员的单手操作习惯做结构优化，没有多余的装饰性设计，每一处结构都服务于测量效率与使用寿命。先从尺壳结构说起，整体采用抗冲击的工程塑料注塑成型，外壳做了三道平行的防滑凸筋，对应人手握持时食指、中指、无名指的指腹位置，即便手上沾有切削液、灰尘或者少量油污，也能稳稳攥住尺身不会打滑脱落，尺壳的边角全部做了R3以上的圆弧过渡，既避免跌落时应力集中导致壳身开裂，也不会在揣入工装口袋时勾挂布料。

　　尺壳内部的卷簧仓做了独立的限位筋，卷簧采用定扭矩弹簧钢片，收尺时的力度经过调校，尺带回缩全程不会出现突然加速甩动的情况，避免尺带末端的金属挂钩快速回弹打伤持尺人手部，同时也能减少尺带因为高速回缩产生的弯折变形。尺带本身采用65Mn弹簧钢作为基材，表面做了哑光尼龙涂层，既可以避免反光导致读数困难，也能抵御日常使用中的轻微剐蹭、水渍锈蚀，刻度线采用蚀刻填漆工艺，毫米级刻度线宽度控制在0.12mm，厘米刻度线做加粗处理，数字标识采用高对比度的黑色印刷，在光线不足的车间角落也能快速读准数值。尺带伸出的开口位置做了耐磨金属衬套，避免长期抽拉尺带时塑料壳口被磨出毛刺刮伤尺带涂层，衬套和尺带之间预留了0.2mm的间隙，即便尺带表面沾有少量铁屑、灰尘，也不会出现卡滞无法收放的问题。侧面的制动推钮做了锯齿状防滑纹理，推钮的行程设置为8mm，拇指轻推即可锁定尺带任意伸出长度，锁定状态下可以承受15N的拉力不会回缩，满足单人测量时临时固定读数的需求，松开推钮时尺带会匀速自动收回，不需要额外手动推送。尺带末端的L型金属挂钩做了活动铆接设计，活动间隙刚好补偿挂钩本身的板材厚度，不管是测量物体外尺寸时挂钩勾住工件边缘，还是测量内尺寸时挂钩顶住基准面，都能保证测量精度不会因为挂钩厚度产生误差，挂钩的端部做了小幅度的上翘处理，勾住工件边缘时不会轻易滑脱，即便测量垂直面的尺寸也能单人操作完成。这款钢卷尺的整体尺寸控制在掌心可握的范围，重量仅120g左右，长时间揣在工装口袋里不会产生明显的坠重感，尺壳的挂扣位置做了加厚处理，可以搭配安全绳挂在作业腰带上，避免高空作业时卷尺坠落造成安全隐患。

　　从结构设计的细节来看，这款卷尺没有追求花哨的附加功能，所有结构都围绕一线测量场景的实际痛点优化：比如尺壳的防滑凸筋对应油污环境下的握持需求，定扭矩卷簧对应收尺时的安全需求，活动挂钩对应内外尺寸测量的精度补偿需求，耐磨衬套对应长期使用的寿命需求，哑光尺带对应复杂光线环境下的读数需求。在实际使用中，这款3米量程的卷尺可以覆盖绝大多数日常测量场景：机械加工时的毛坯料尺寸复核、装配时的零部件间距确认、家装时的墙面尺寸丈量、仓储时的货物体积测量都能胜任，相比更长量程的卷尺，它的尺身更小巧便携，单手操作的流畅度更好，相比短量程的卷尺，它的测量覆盖范围足够应对绝大多数非大尺寸测绘场景。

　　内部的卷簧预紧力经过多轮调校，尺带完全伸出时不会出现下垂弯折的情况，水平伸出状态下可以保持1.2米长度不打弯，测量水平间距时不需要额外托住尺带中段，单人即可完成操作。尺带的涂层附着力经过耐磨测试，反复抽拉10000次后刻度依然清晰可辨，不会出现掉漆、刻度模糊的问题，尺壳的抗冲击性能可以承受1.5米高度自由跌落至水泥地面不碎裂，内部结构不会因为普通的磕碰出现卡滞、收尺失灵的问题。制动结构的阻尼感适中，不会因为推钮过紧导致拇指操作疲劳，也不会因为过松导致锁定失效，推钮的位置刚好在拇指自然放置的区域，握持尺身时不需要挪动手指位置就能快速操作制动，整个测量流程从抽尺、锁定、读数到收尺，单手握持即可全程完成，不需要另一只手辅助操作，在需要一手扶住工件、一手测量的作业场景下，这种操作逻辑的优化可以大幅提升测量效率，减少操作步骤。
