变压器铁芯专用焊接加工设备结构

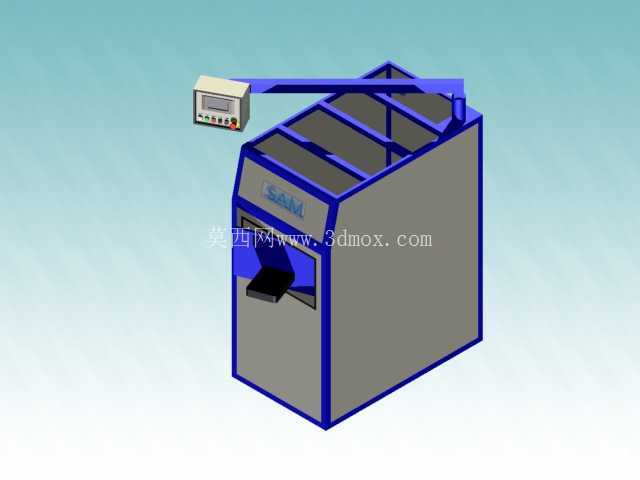

　　在电力装备制造的铁芯加工环节，叠片完成后的铁芯硅钢片组若不做紧固焊接，后续转运、套装绕组的过程中很容易出现片间错位、散片问题，直接影响铁芯的叠片系数与空载损耗指标，这款焊接设备正是针对该工序痛点开发的专用加工装备。从结构布局来看，设备采用立式封闭柜体作为主体承载结构，柜体上部设置多道平行的工件定位槽，可适配不同叠厚、不同窗宽的变压器铁芯工件装夹，装夹时铁芯叠片组竖直放置于槽内，槽边的定位挡边可快速对齐铁芯的边柱与轭部基准面，无需反复打表找正，能大幅缩短工件装夹辅助时间。

　　悬臂伸出的操作控制盒布置在柜体左上方，操作面板上集成了焊接参数调节旋钮、启动停止按钮与状态指示灯，操作人员站在设备正面即可完成参数调整与工序触发，无需往返于设备与控制柜之间，控制盒的悬臂长度经过人机工程校核，站立操作时手臂自然抬起即可触碰到所有按键，长时间操作不易产生疲劳。柜体正面设置的工件取放开口搭配倾斜式导向托板，完成焊接的铁芯可顺着托板滑出至取料位，避免人工探身到柜体内部取件的安全隐患，开口边缘做了圆弧倒角处理，防止取放工件时刮伤硅钢片边缘的绝缘层。

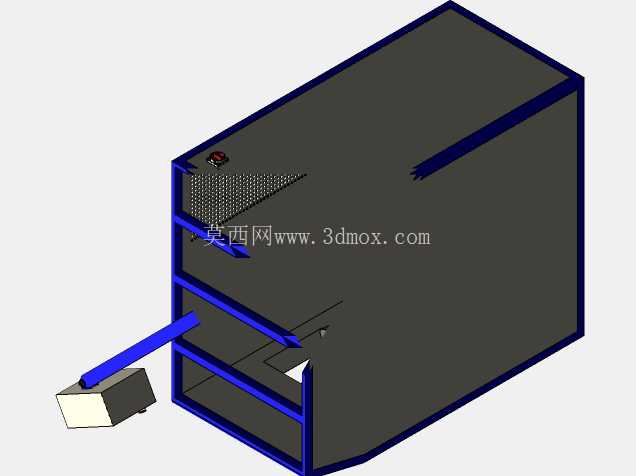

　　设备的焊接执行机构隐藏在柜体内部的安装腔室中，腔室预留了焊枪调节行程空间，可根据铁芯的焊缝位置调整焊枪的伸出长度与焊接角度，针对不同厚度的硅钢片，可匹配对应的焊接电流与行走速度参数，保证焊缝熔深均匀，既不会焊穿硅钢片造成片间短路，也不会因为熔深不足导致焊缝强度不够，后续吊运过程中出现焊缝开裂。从安装边界来看，设备整体为一体式柜式结构，底部为平整的安装基准面，无需做特殊的地基预埋，直接放置在硬化车间地面上，通过底部的调节脚杯调平即可投入使用，设备外接的气源、电源接口统一布置在柜体后侧下方，布线布管时可沿车间地面线槽排布，不会占用正面操作空间。柜体上部的悬臂控制盒可在水平方向做一定角度的转动，适配不同站位的操作需求，当设备需要做维护保养时，可将控制盒转到侧边，留出足够的上部操作空间，方便检修人员调整内部的焊枪机构与送丝组件。在实际生产场景中，该设备可对接铁芯叠装工序的出料端，叠装完成并经检测合格的铁芯工件，可直接通过辊道输送至设备装夹位，完成焊接后自动输送至下一道绕组套装工序，无需中间周转缓存，能有效减少铁芯工件的搬运次数，降低硅钢片磕碰损伤的概率。

　　设备的柜体外壳采用框架式焊接结构，外部覆盖的钣金护板做了喷塑绝缘处理，既可以阻挡焊接过程中产生的弧光外泄对操作人员造成伤害，也能避免焊接飞溅散落到车间地面引发安全隐患，护板上预留的通风散热槽可保证内部焊接电源长时间工作时的热量及时散出，不会因为腔室内温度过高导致电气元件老化加速。针对不同规格的变压器铁芯，设备上部的定位槽可通过更换调整垫块来适配不同的铁芯尺寸，无需对主体结构做大规模改动，换型调整时间可控制在半小时以内，能满足多品种小批量的铁芯加工生产需求，焊接过程中焊枪的行走轨迹通过预设程序控制，焊缝位置一致性好，相比人工手持焊枪焊接的方式，焊缝位置偏差可控制在0.5mm以内，焊接后的铁芯端面平整度更高，后续套装绕组时不会因为焊缝凸起刮破绕组绝缘纸。
