CT40钻铣加工中心主轴结构设计

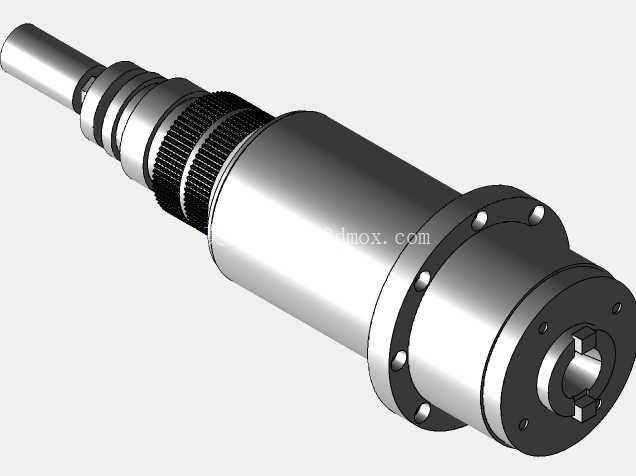

　　在立式加工中心、数控钻铣床的核心传动链路里，主轴单元直接决定了切削刚性、加工精度与长时间运行的稳定性，这套CT40规格的钻铣主轴，是面向中小规格金属切削工况开发的核心功能部件，适配绝大多数常规模具钢、铝合金、结构钢的钻削、铣削、铰孔、攻丝加工场景。从结构布局来看，该主轴采用前置法兰安装形式，安装法兰端均匀分布锁紧螺栓孔，安装时可直接与主轴箱端面贴合定位，靠圆柱止口保证同轴度，安装边界清晰，不需要额外设计复杂的转接结构，能直接适配多数常规规格的立式加工中心主轴箱安装位，前端刀具接口采用标准CT40锥孔结构，配合拉丁锁紧机构可实现刀具的快速换装，拉爪结构内置在主轴前端内腔，换刀时靠打刀缸推动拉杆动作即可松开刀具，换刀响应速度快，重复定位精度可满足常规IT7级加工的精度要求。

　　主轴的传动段设计有花键与同步带轮安装位，可适配同步带传动或者直连传动两种驱动形式，花键段的齿形经过硬化处理，能承受大扭矩切削时的载荷冲击，避免长期正反转切换出现的齿面磨损问题。主轴的轴承配置采用前端成对角接触球轴承、后端深沟球轴承的组合形式，前端轴承组主要承受切削过程中的径向力与轴向进给力，后端轴承主要起径向支撑作用，同时预留热伸长补偿间隙，避免主轴高速运转时因热胀冷缩出现的精度漂移问题，轴承位的轴颈公差按照P4级轴承配合要求设计，装配后可保证主轴前端的径向跳动控制在0.002mm以内，满足精加工的精度需求。

　　主轴外筒采用阶梯式圆柱结构，从法兰端向后直径逐步收窄，既保证了前端安装刚性，又能减轻整体重量，外筒表面预留有密封件安装槽，可搭配迷宫密封与接触式密封圈组合，防止切削液、金属切屑进入主轴内部损坏轴承与传动部件，同时外筒上预留有气密封接口，加工时可通入压缩空气形成正压防护，进一步提升恶劣切削工况下的防护能力。从实际应用场景来看，该主轴可覆盖从普通台式数控钻床到中小型立式加工中心的配置需求，在钻削工序中可承受最大直径20mm的高速钢钻头钻削结构钢的轴向载荷，在铣削工序中可搭配直径63mm的面铣刀进行平面铣削，转速区间覆盖0-8000rpm，可兼顾低速大扭矩切削与高速轻切削的不同工况需求。

　　设计过程中针对主轴的动平衡性能做了专门优化，所有回转部件在装配前都经过G2.5级动平衡校正，高速运转时的振动值控制在0.5mm/s以内，可有效降低加工过程中的振纹问题，提升工件表面加工质量。主轴的拉刀机构采用碟形弹簧提供锁紧力，靠液压或者气动打刀实现松刀，锁紧力稳定，长期使用不会出现刀具松脱的问题，拉刀行程控制在标准范围内，可兼容所有标准CT40刀柄的装夹需求，不需要额外调整打刀量。在安装适配方面，主轴的后端预留有编码器安装位，可加装主轴编码器实现刚性攻丝功能，满足螺纹加工的工况需求，同时外筒上预留有冷却水路接口，可接入循环冷却油对主轴轴承位进行恒温冷却，控制长时间高速运转时的温升，避免热变形影响加工精度。整个主轴的结构设计充分考虑了加工与装配的工艺性，所有轴肩过渡位置都设计有退刀槽与圆角过渡，避免应力集中，提升主轴的抗疲劳强度，各零部件的公差配合经过反复校核，既保证了装配精度，又不会出现装配干涉的问题，维修拆解时可按照装配顺序逐件拆卸，日常维护只需要定期更换润滑脂与密封件即可，维护成本较低。
