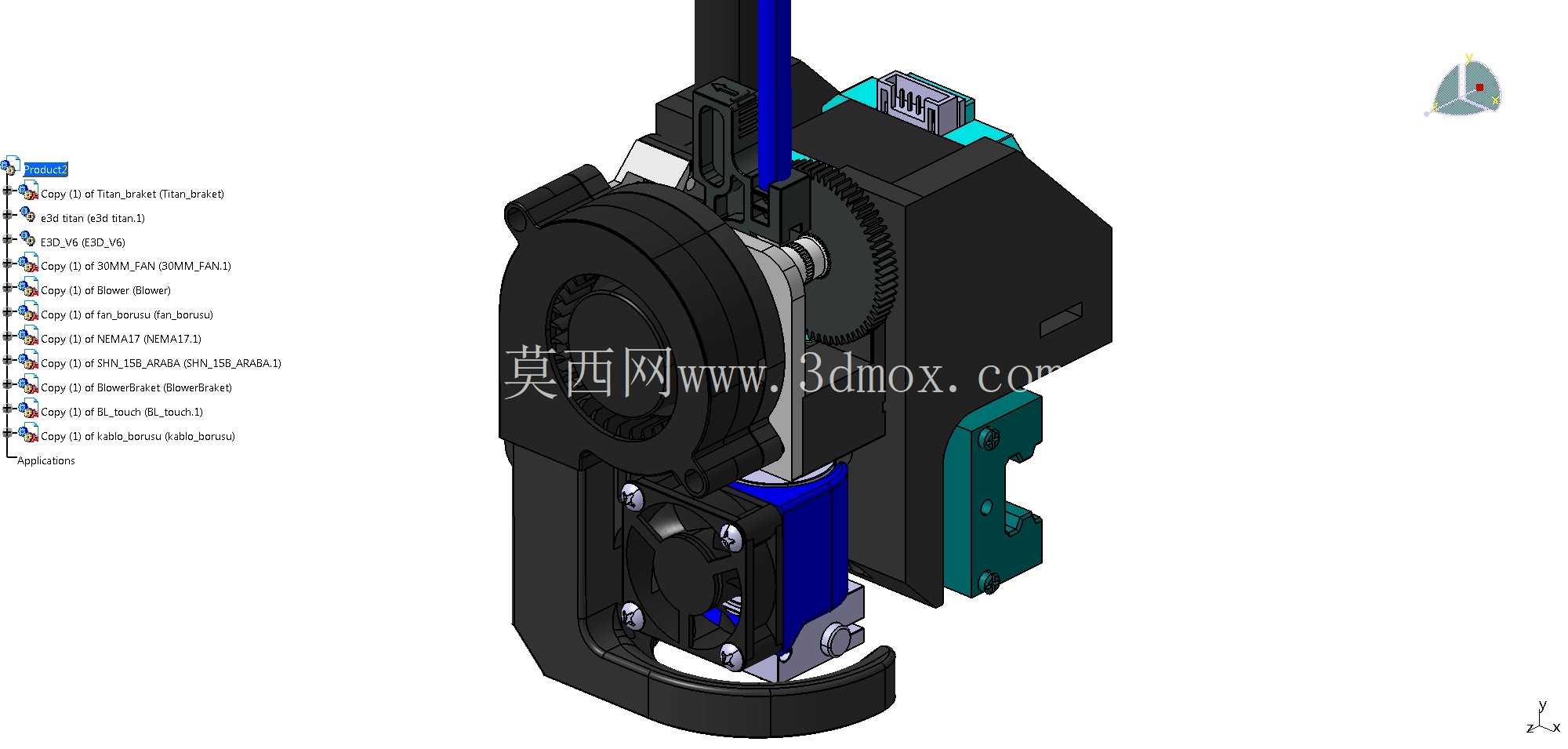

紧凑型3D打印挤出热端集成结构

这套紧凑型挤出热端集成结构，是面向桌面级FDM熔融沉积成型设备开发的核心送料与熔融执行组件，适配基于E3D Titan挤出机架构的改装与整机装配场景，在桌面级3D打印设备的小型化、高集成度改装领域有明确的应用指向。从实际使用场景来看，这类集成结构主要用于解决常规分体式挤出热端占用安装空间大、送料路径长导致的耗材进给阻力大、回抽响应滞后等常见问题，尤其适合近程挤出结构的桌面3D打印机改装，能够在有限的X轴滑台安装空间内，完成耗材从送料轮夹持、推送，到进入喉管熔融、从喷嘴挤出的全流程动作。

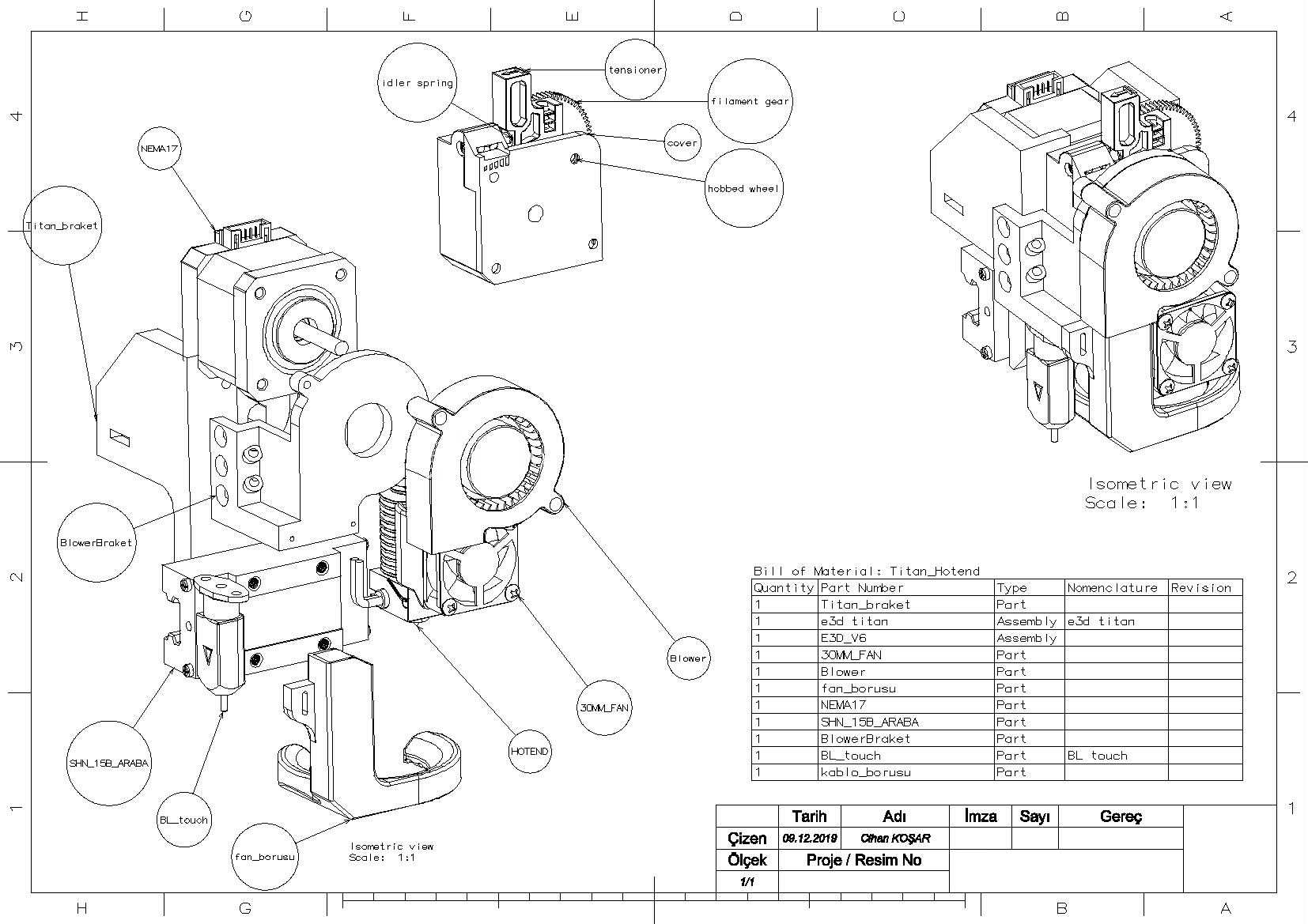

从功能特性上看，该结构将挤出送料机构与热端加热块做了紧凑化整合，送料齿轮组采用侧置布局，将驱动电机的安装位置与热端轴线做了平行偏移设计，既压缩了整体结构在Z轴方向的高度尺寸，也避免了电机本体与打印平台、机架结构的运动干涉。结构中预留了标准的散热风道安装位，可适配常见的4010规格轴流风扇，对挤出机上部的冷端段做主动散热，防止耗材在喉管上部提前软化造成堵头故障；热端部分的加热块、热敏电阻、加热棒安装位均沿用通用规格，可兼容市面上常见的E3D V6系列热端配件，降低后期维护更换的配件成本。送料压紧机构采用快拆式压杆设计，更换耗材时无需额外工具即可抬起压轮，完成耗材穿入与取出操作，压轮上的滚齿纹路做了优化，能够稳定夹持1.75mm直径的PLA、ABS、PETG等常见打印耗材，减少送料打滑造成的打印断料、层厚不均问题。

设计思路上，整套结构围绕“紧凑安装、通用适配”两个核心目标展开，所有安装孔位均做了标准化处理，既可以适配Nema17规格的42步进电机直接安装，也预留了转接板安装位，可适配更小规格的步进电机做进一步轻量化改装。结构的安装边界经过反复校核，整体在X轴方向的宽度控制在60mm以内，Y轴方向的突出量不超过45mm，Z轴方向从安装面到喷嘴尖端的总高度控制在85mm左右，能够适配多数采用2020、2040铝型材搭建的桌面级3D打印机X轴滑台，不会在打印过程中与机架的型材、限位开关、自动调平传感器等部件发生碰撞。结构中的受力部件，比如送料轮支架、电机安装座、热端固定座均采用一体化结构设计，减少了分体装配带来的累积误差，保证送料齿轮与从动压轮的平行度，避免长期使用后出现送料偏磨、耗材挤偏的问题。

从实际装配的角度来看，该结构的走线槽做了隐藏式设计，加热棒、热敏电阻、散热风扇、步进电机的线材均可沿着结构侧面的预留线槽排布，通过扎带固定后不会外露在运动路径上，避免打印过程中线材与打印件、机架发生剐蹭，影响打印精度甚至造成线材拉扯断裂。挤出机的传动齿轮组采用密封式侧盖设计，可减少打印过程中产生的塑料粉尘、外界灰尘进入齿轮啮合区域，降低齿轮磨损速度，延长传动结构的使用寿命；压轮的压紧力可通过侧面的调节螺丝做微调，针对不同硬度、不同摩擦系数的耗材，可灵活调整压紧力大小，既保证足够的送料推力，也不会因为压力过大压伤耗材表面，造成送料阻力增大。热端部分的喷嘴安装位采用标准M6螺纹，可根据打印需求更换不同口径的喷嘴，适配从0.2mm到1.0mm不等的喷嘴规格，满足高精度小尺寸模型打印、大尺寸模型快速打印等不同场景的使用需求。整套结构在设计时还做了动平衡校核，将整体重心尽量靠近X轴滑台的安装基准面，减少滑台高速运动时的惯性晃动，提升高速打印过程中的稳定性，减少打印件表面的振纹问题。
