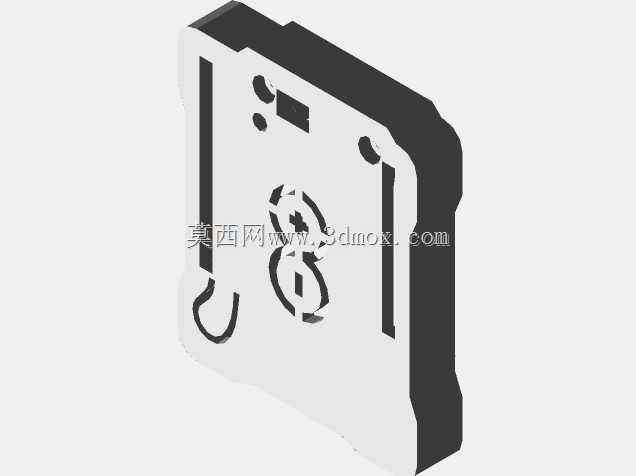

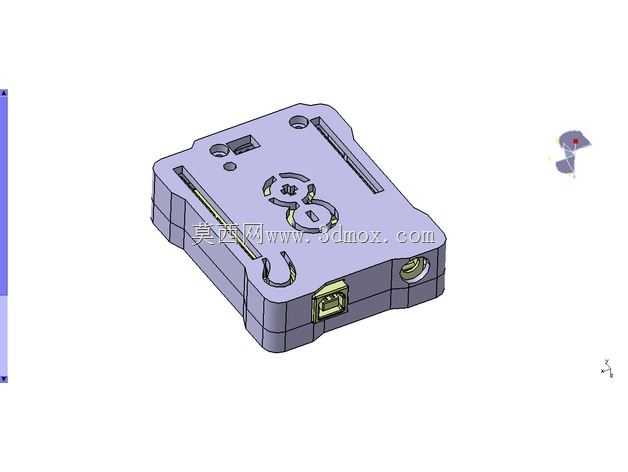

这款ArduinoUno开发板防护外壳,主要面向嵌入式开发、创客项目原型搭建、小型智能设备集成场景使用,核心作用是为裸露的ArduinoUno核心板提供物理防护,避免开发过程中电路板受磕碰、引脚误短接、灰尘堆积、焊渣飞溅等问题影响,同时兼顾日常使用中的接线操作便利性。从实际工程使用角度出发,外壳的内腔尺寸完全匹配标准ArduinoUno开发板的外形边界,预留的安装卡位可以直接将电路板卡入壳体,不需要额外的螺丝固定,装配时直接对准槽位按压即可完成组装,拆卸维护时也能快速撬开壳体取出电路板,适配日常频繁调试、更换外接模块的使用需求。壳体上对应开发板的USB接口、直流电源接口、排针引脚位置都做了精准的开口避让,USB接口处的开口尺寸刚好匹配标准USB-B型公头的插入空间,不会出现插头插不到位或者壳体干涉插头的问题,侧边的排针开口沿排针全长做了通槽设计,既可以直接在外壳外侧插接杜邦线,也能兼容各类扩展板的堆叠安装,不会因为外壳遮挡影响扩展模块的连接。外壳表面的防滑纹理设计,考虑到桌面调试时经常需要挪动开发板的场景,侧边的凹凸纹理可以增加手部握持的摩擦力,也能避免壳体在光滑桌面轻易滑动,顶部预留的复位键开孔刚好对准开发板的复位按钮,不需要拆开外壳就能直接按压复位,适配程序调试时频繁重启的操作需求。设计过程中优先考虑了3D打印加工的工艺可行性,壳体壁厚取1.8mm,既保证了日常使用的结构强度,不会因为轻微摔落就出现开裂,也能减少打印过程中的材料消耗,所有边角都做了R1.5的圆角过渡,避免打印过程中出现应力集中导致的翘边问题,同时也能消除尖锐边角划伤手部的隐患。壳体上的散热槽设计对应开发板上主控芯片、电源芯片的发热位置,通过侧边的狭长开槽形成空气对流通道,在长时间运行电机驱动、无线通信这类高负载外接模块时,能及时将芯片工作产生的热量散出,避免封闭壳体导致的积热问题,保证开发板运行稳定性。安装边界方面,壳体底部预留了两个M3螺丝的安装孔位,孔位间距兼容标准的创客项目安装孔距,可以直接通过螺丝将外壳固定在机器人底盘、智能设备机架、实验台支架上,不需要额外设计转接固定件,适配各类项目的集成安装需求。壳体的卡扣结构做了防脱设计,上下盖扣合后卡扣的咬合深度为1.2mm,日常挪动、接线拉扯时不会出现上下盖意外脱开的情况,同时卡扣的拆卸力度控制在合适范围,用平口螺丝刀或者指甲就能撬开,不会因为卡扣过紧导致拆卸时撬坏壳体。针对实际使用中容易出现的接线拉扯问题,壳体在排针开口外侧做了微小的挡边,当杜邦线受到侧向拉扯时,挡边可以分担部分拉扯力,避免外力直接作用在排针焊点上导致焊盘脱落,延长开发板的使用寿命。外壳的整体外形做了紧凑化设计,在完全容纳开发板的前提下尽可能缩小外部轮廓尺寸,不会占用过多的项目安装空间,适配小型智能小车、桌面互动装置、便携式检测设备这类对安装空间有严格限制的应用场景。
