MKS TFT32液晶盒支撑安装结构

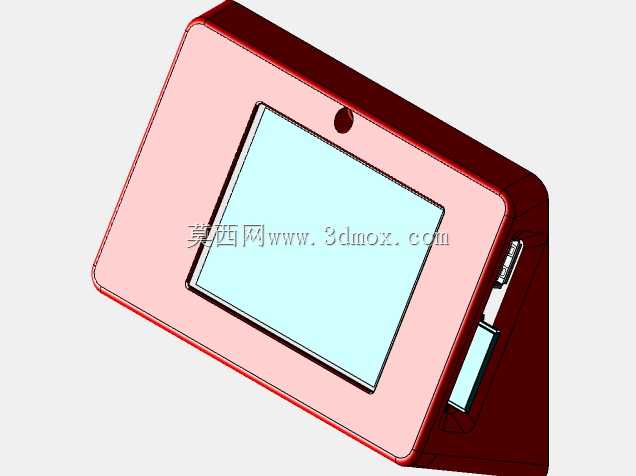

在桌面级3D打印设备、小型数控雕刻机、开源嵌入式控制终端的日常运维与改装场景中，显示模块的安装固定一直是容易被忽略却直接影响操作体验的环节。很多DIY设备搭建时，操作人员习惯直接将裸屏用双面胶或者扎带固定在型材框架上，不仅走线杂乱，长期使用后屏幕容易移位，边角磕碰导致排线松脱的故障时有发生，操作时屏幕没有合适的倾斜角度，长时间低头查看参数也会增加操作疲劳感。这款MKS TFT32液晶盒的结构设计，正是针对这类小型控制显示屏的安装痛点完成的，整体采用一体化的围壳加斜撑底座结构，没有多余的装饰性结构，所有造型特征都服务于安装防护与操作便利性的实际需求。

从结构功能上拆分来看，围壳部分的内槽尺寸完全匹配TFT32屏幕的外轮廓，四周预留的均匀间隙刚好可以容纳屏幕的PCB边框，不会出现挤压屏幕液晶层的问题，围壳前侧的开口边缘做了微小的内止口，屏幕装入后正面不会突出壳体表面，能避免日常操作时指尖剐蹭到屏幕边缘的密封胶层，也能减少车间内的切削碎屑、打印耗材粉尘飘入屏幕与PCB的接缝处。围壳后侧的开槽位置对应屏幕的排线接口、SD卡插槽与调节旋钮，开槽边缘没有多余的遮挡，插拔排线、更换内存卡、旋转调节参数时都不会与壳体产生干涉，不需要额外打磨修整就能直接适配常规版本的TFT32控制屏。

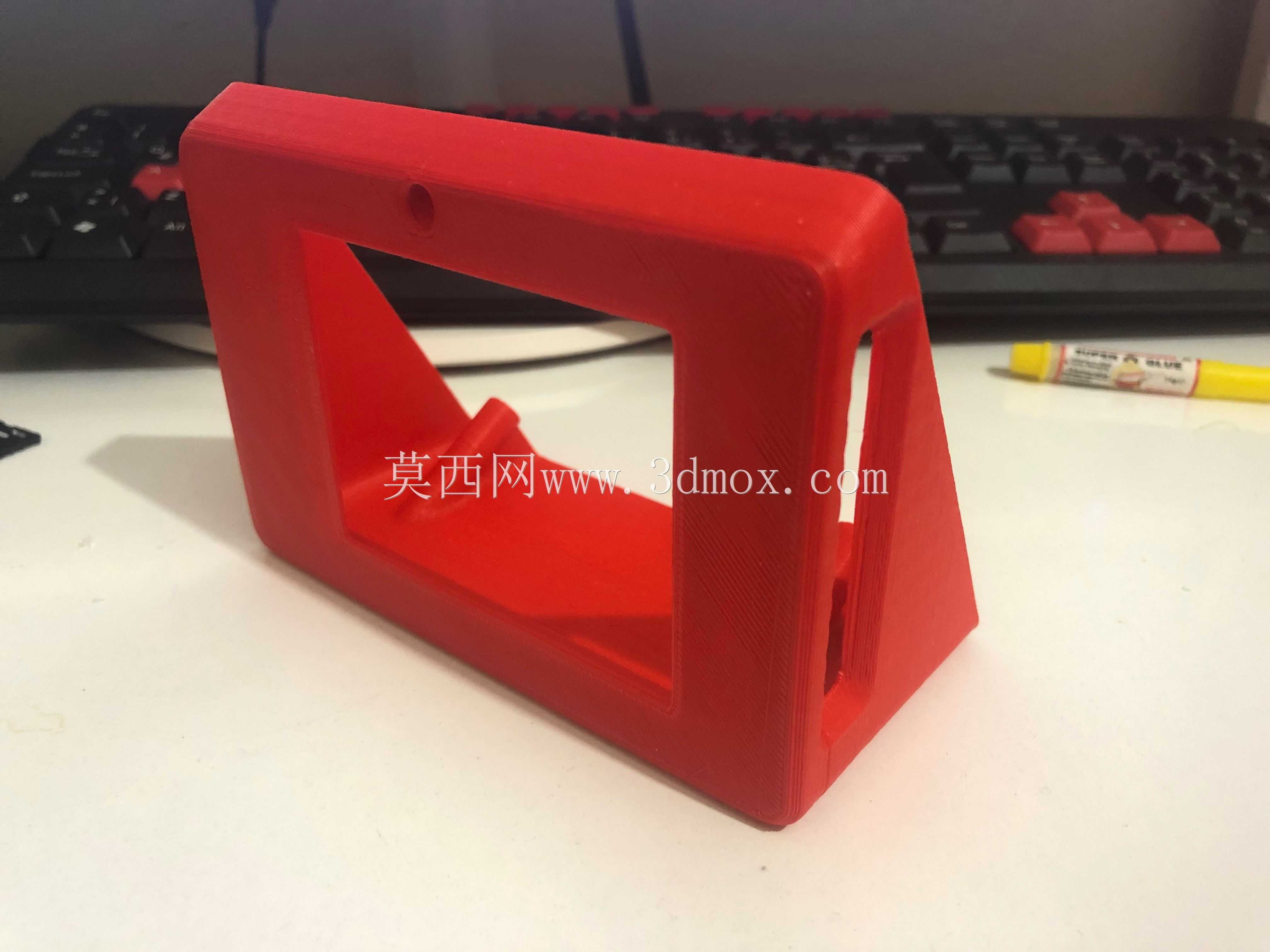

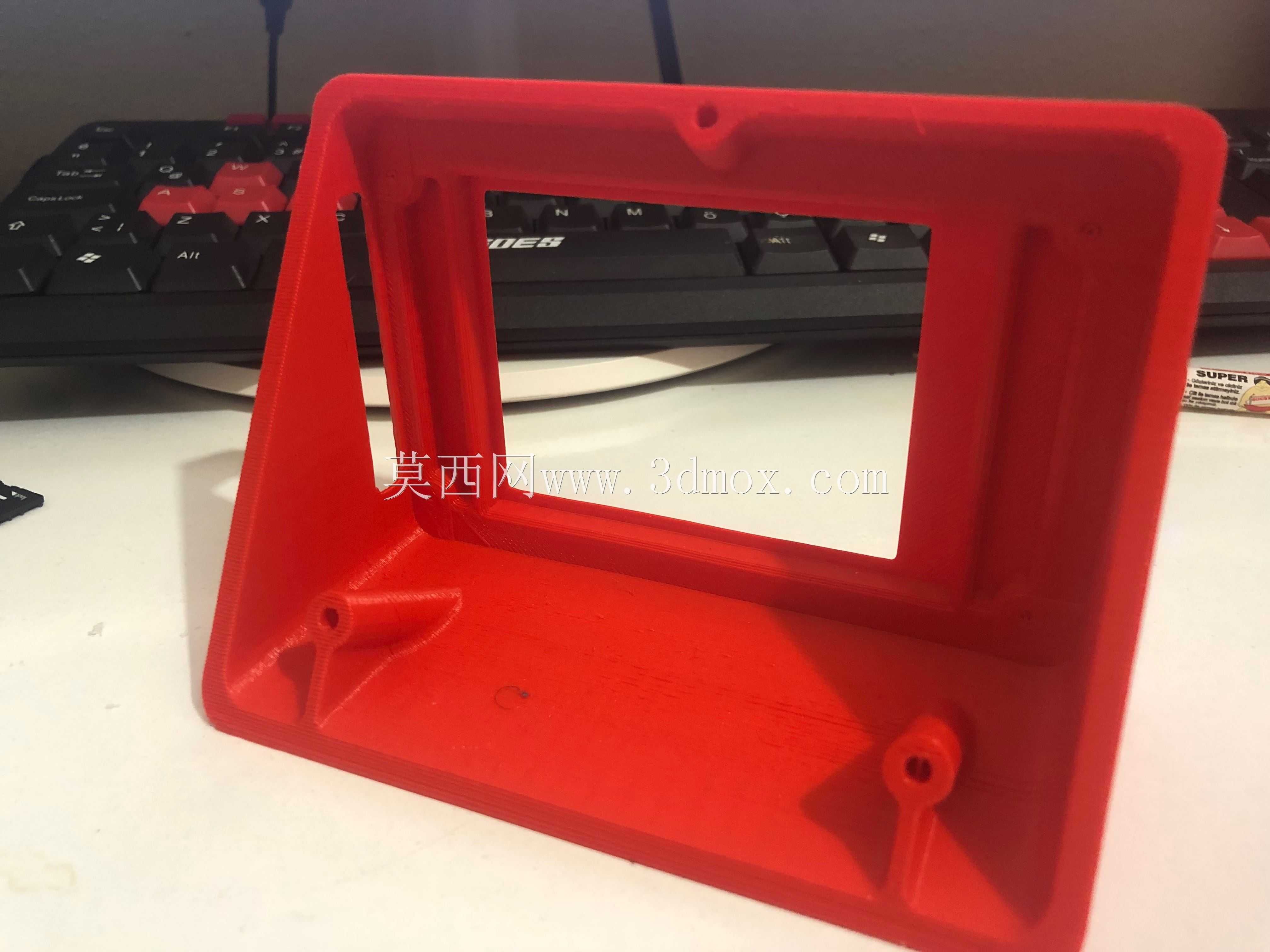

底座部分采用三角斜撑的力学结构，与围壳背部连为一体，这种一体化的结构设计不需要额外加装支撑件，就能让整个液晶盒稳定放置在工作台面或者设备的顶部平台上，倾斜角度经过实际操作验证，操作人员以站姿操作设备时，视线与屏幕表面接近垂直，不需要刻意低头或者抬手就能清晰看清屏幕上的温度参数、坐标位置、进度条等信息，有效减少长时间操作的视觉疲劳。底座底部预留了两个沉头安装孔位，可以根据实际安装需求选择M3或者M4的螺丝，直接将整个液晶盒固定在铝型材框架的槽面上，或者设备的钣金外壳上，沉头孔的深度刚好可以让螺丝头完全埋入底座表面，不会突出硌到放置的台面，也不会因为螺丝突出导致整个盒体放置不稳。

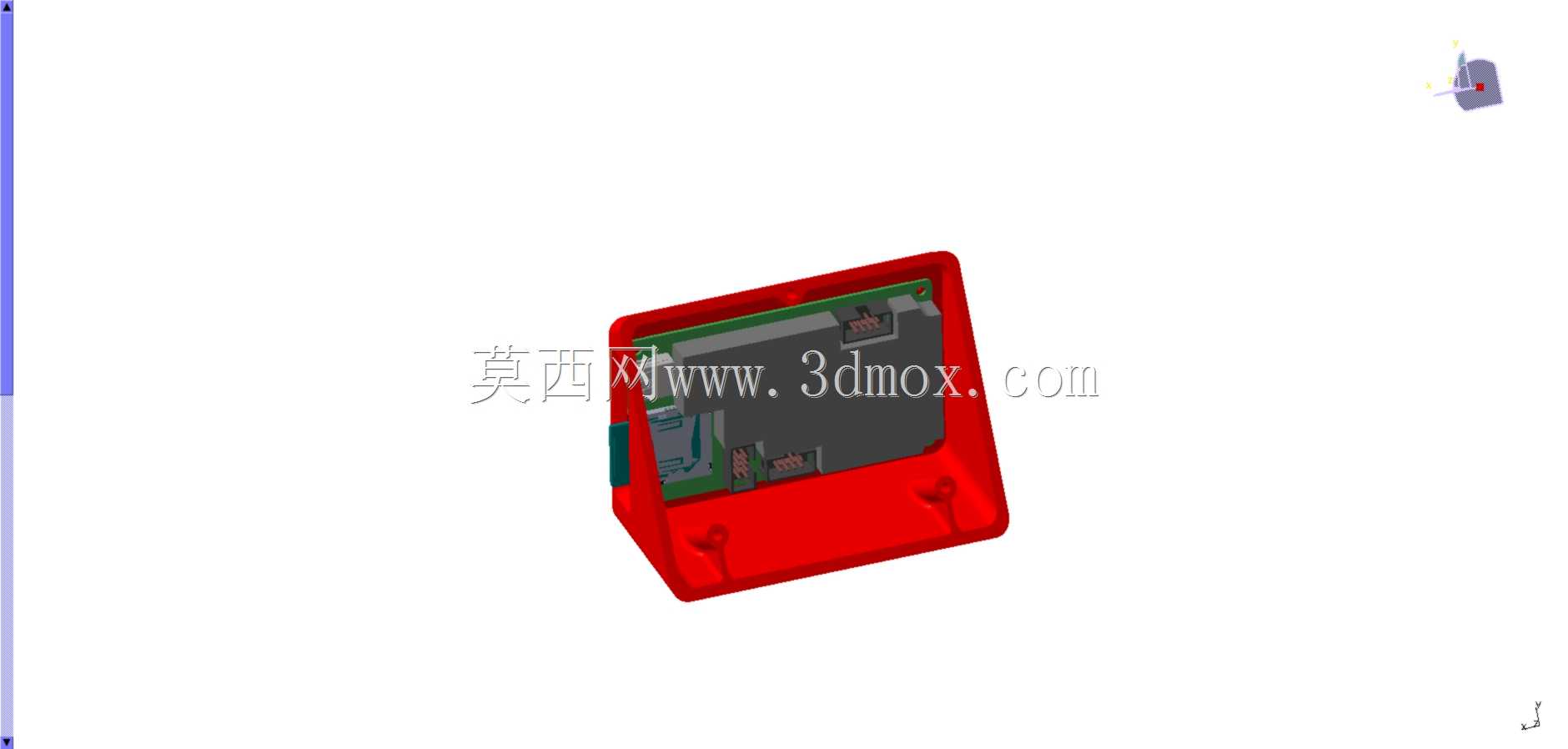

设计过程中，壳体的壁厚做了均匀化处理，所有转角位置都采用了圆角过渡，没有尖锐的直角棱边，不管是3D打印制作小批量样件，还是采用注塑工艺批量生产，都能避免壁厚不均导致的收缩变形问题，安装时也不会划伤操作人员的手部。围壳与屏幕的固定方式没有采用复杂的卡扣结构，而是预留了四个小螺丝柱的位置，屏幕对准放入后用四个微型自攻螺丝就能从后侧锁紧，相比卡扣结构，这种固定方式的容错率更高，就算屏幕的PCB尺寸存在微小的公差，也能顺利装入，后期拆卸维护屏幕或者更换排线时，只需要拧下四个螺丝就能拆开，不需要撬动卡扣造成壳体断裂。

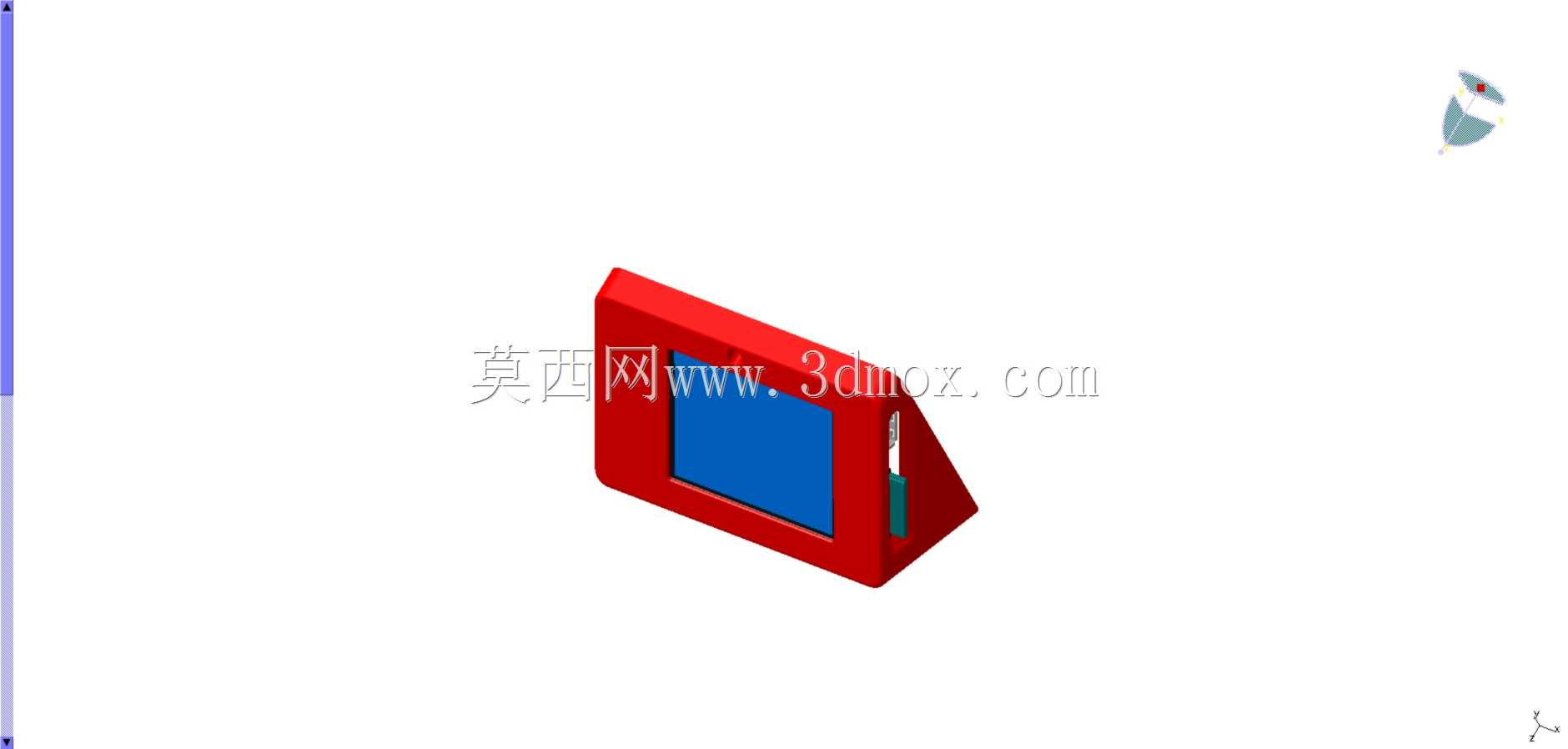

从安装边界来看，整个液晶盒的整体占用空间非常紧凑，横向宽度刚好覆盖屏幕本身的宽度，纵向深度因为斜撑底座的存在比屏幕厚度略大，但整体不会占用过多的设备安装空间，就算是安装在尺寸较小的桌面级设备框架上，也不会和旁边的挤出机构、走线槽、散热风扇产生位置干涉。底座的斜撑角度经过反复调整，既保证了放置时的稳定性，不会因为按压屏幕操作导致盒体向后倾倒，又尽可能压缩了纵向的占用尺寸，在狭窄的设备操作区也能顺利安装。壳体侧面没有多余的突出结构，多个液晶盒并排安装时也可以紧密贴合，适合多设备集群控制的场景使用。

在实际的设备改装场景中，这款结构不需要额外定制其他连接件，只需要将对应型号的TFT32屏幕装入壳体内，锁好固定螺丝，就可以通过底座的安装孔固定在任意平整的安装面上，不管是铝型材框架、亚克力面板还是钣金外壳，都能适配安装。相比裸露安装屏幕的方式，这个壳体可以有效阻挡日常操作中产生的磕碰，比如工具滑落、线材剐蹭都不会直接接触到屏幕表面，能大幅降低屏幕碎裂、排线松脱的故障概率，规整的外观也能让设备整体的走线更加整洁，提升设备的整体完成度。
