带nema23接口的五轴回转工作台结构

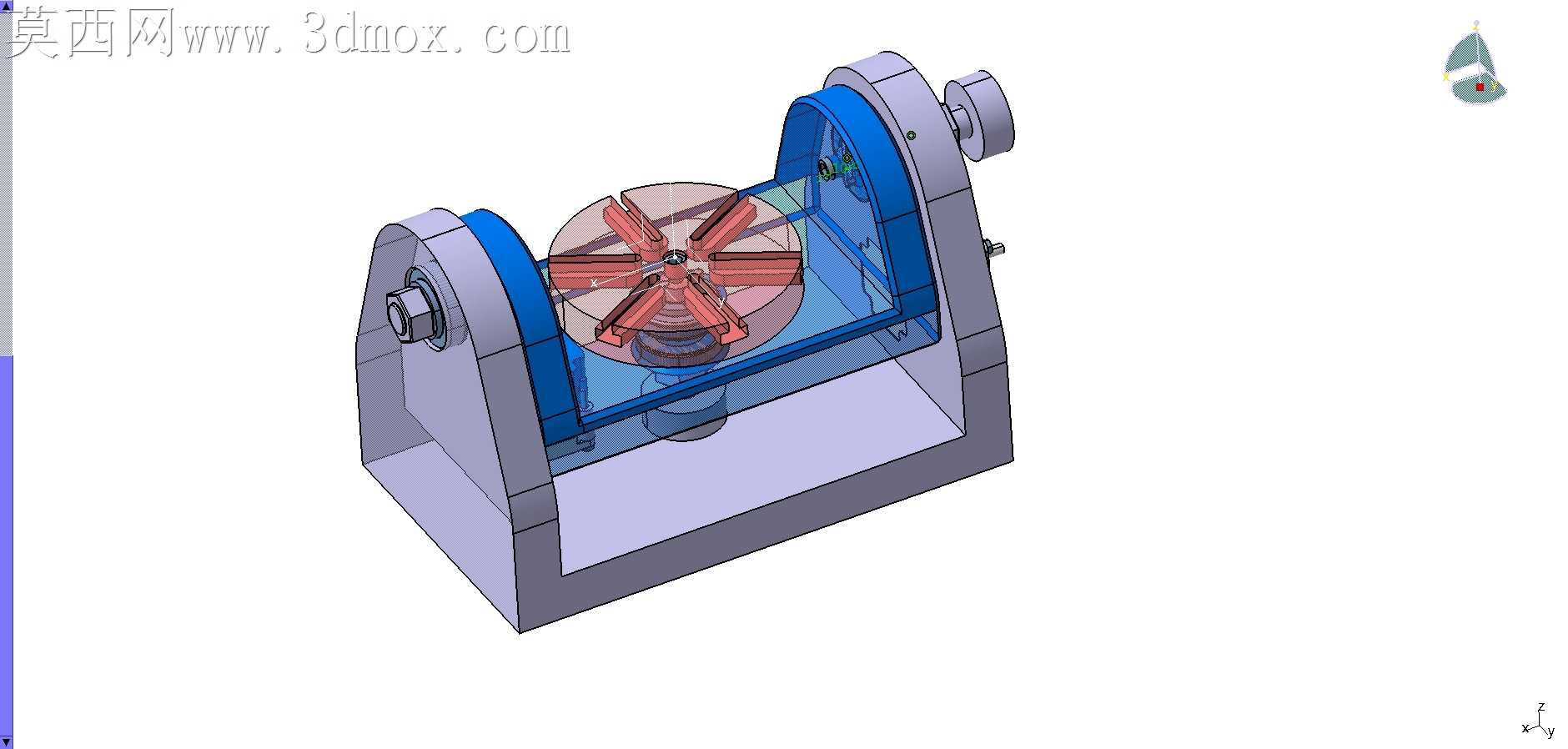

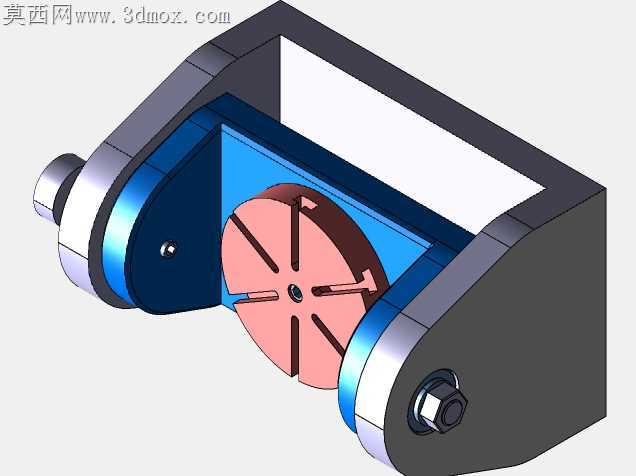

常规小型五轴转台在小批量零件加工场景里，常出现支架刚性不足导致的回转振纹、转盘装夹基准偏移的问题，这款适配nema23安装规格的五轴转台，从加工适配的角度做了多处针对性的结构取舍。两侧支撑立板没有采用薄钣金折弯的方案，而是选用整块坯料铣削成型的厚壁结构，立板与底部安装底座的衔接处做了渐变式的加厚过渡，没有留直角清根的应力集中槽，铣削加工时可以用大直径圆角刀一次走刀完成过渡面加工，不用换小刀清角，能减少三分之一的精加工工时，同时立板上的轴承安装孔采用一次装夹同轴镗削的工艺设计，孔位公差控制在H7级，避免两侧轴承不同心带来的转动卡滞问题。中间的回转转盘没有做成整面实心结构，六组径向分布的装夹槽直接贯通转盘上下表面，槽边做了15度的倒角导向，不管是安装T型螺栓还是定制工装夹具，都能快速对准槽位，不用反复调整装夹位置，转盘中心预留的定位止口直径与常用的nema23电机输出轴法兰匹配，安装驱动部件时可以直接靠止口定位，省去打表找正的步骤。转盘下方的传动衔接部位做了隐藏式的腔体设计，同步带或者齿轮传动组件可以完全收纳在腔体内部，不会外露在加工区域，切削液和金属碎屑不会溅到传动件上加剧磨损，腔体底部预留了倾斜的排屑缺口，即便有少量碎屑落入，也能在转盘转动时顺着斜面从缺口排出，不用频繁拆开清理。两侧的锁紧机构没有采用外露的顶丝结构，而是把锁紧块嵌在立板内侧的凹槽里，锁紧操作的旋钮延伸到立板外侧，加工时锁紧块能均匀抱住回转轴的轴颈，不会因为单点顶紧造成轴的微小弯曲，影响回转精度。底部安装底座的四周预留了通长的安装槽，不是单个的固定孔，安装到机床工作台上时，可以根据不同机床的T型槽间距调整固定位置，不用额外做转接板。所有外露的棱边都做了C2的倒角处理，没有锋利的锐边，装配和调试时不会划伤操作人员，转动部位的密封槽直接在立板加工时一次铣出，不用后续粘接密封件，密封件安装后不会出现凸起错位的情况，能更好地阻挡切削液进入轴承腔。
