户外移动式燃气烧烤炉结构设计

这款移动式燃气烧烤设备主要面向户外餐饮经营、家庭庭院聚餐、露营营地配套等场景使用，区别于传统炭烤设备，其采用燃气作为热源，能够快速达到烤制所需温度，同时避免炭烤过程中产生的大量烟尘与炭灰清理负担，在商用外摆、户外休闲场景中能够大幅降低使用后的清洁工作量，也能减少明火炭烤带来的消防安全隐患。

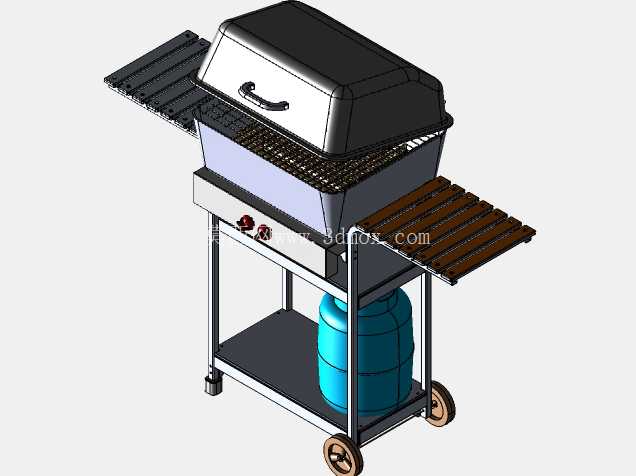

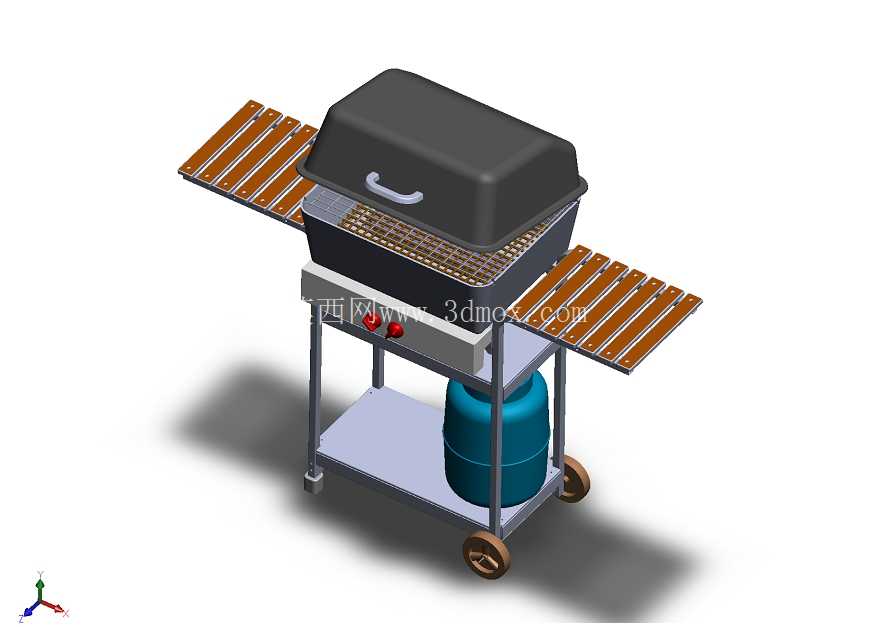

从结构设计来看，设备整体采用立式推车架构，底部配置四个万向脚轮，其中两个脚轮带锁止结构，既能够满足场地内灵活转移的需求，在固定使用时也可以通过锁止结构避免设备滑移，提升使用稳定性。底部层架专门预留了燃气罐安装位，能够适配常规规格的液化石油气罐，罐体放置位设置了限位挡边，在设备移动过程中可以防止罐体滑落移位，燃气输送管路沿支架内侧走线，避免管路外露被剐蹭破损，同时在炉体前端设置了控制旋钮，能够独立调节不同燃烧区的火力大小，满足不同食材对烤制温度的差异化需求，比如高温区适合快速烤制肉类锁汁，中温区适合慢烤蔬菜、海鲜类食材，分区控温的设计能够大幅提升单次烤制的食材适配性。

炉体上部配置了密封炉盖，炉盖内侧做了圆弧导流结构，烤制过程中盖上炉盖可以形成内部热循环，让炉内温度分布更均匀，避免局部烤焦的问题，同时炉盖顶部设置了隔热提手，开盖操作时无需额外佩戴隔热手套，降低操作烫伤风险。炉体两侧配置了可折叠的木质置物台，展开时可以放置待烤食材、调料工具、烤制完成的餐盘，不用时可以向下折叠收起，减少设备整体占用的存放空间，置物台采用条板镂空结构，洒落的调料、食材残渣可以直接从缝隙掉落，不会在台面积攒，日常清理更加方便。

炉身中部设置了一层金属置物搁板，可以放置备用的烤网、烤盘以及清洁工具，让设备自身具备基础的工具收纳能力，无需额外搭配置物架。烤网采用铸铁材质制作，表面做了不粘处理，网格间距经过优化，既能够保证热量充分传递到食材表面，也能避免小块食材从网格缝隙掉落。设备整体的安装边界经过测算，展开两侧置物台时整体宽度适配常规户外摊位的摆放尺寸，折叠后宽度能够满足家用SUV后备箱的装载要求，整体高度符合人体站立操作的舒适区间，长时间烤制操作无需过度弯腰，降低操作疲劳感。

在结构强度设计上，主支架采用方管焊接成型，整体承重能够满足满配状态下燃气罐、食材、工具的总载荷要求，焊接位置做了圆角打磨处理，避免尖锐边角划伤操作人员。炉体外壳采用冷轧钢板喷涂耐高温涂层，长期在高温环境下使用不会出现涂层脱落、壳体锈蚀的问题，燃气控制阀与炉头的连接位置做了密封处理，能够避免燃气泄漏风险，设备出厂前需要经过气密性检测才能投入使用。

从实际使用的角度出发，这款烤炉的设计充分考虑了户外使用的各类细节，比如脚轮的尺寸适配户外不平整的路面，小幅度的坑洼路面也能顺利推行，不会出现卡滞；炉体底部设置了接油盘，烤制过程中产生的油脂会直接流入接油盘，使用后抽出接油盘即可清理，避免油脂滴落到地面或者燃气罐上造成污染；炉盖与炉体的连接采用合页结构，开合角度可以在任意位置停留，不会出现开盖后炉盖自动回落砸手的问题。对于结构设计从业者来说，这款模型完整还原了移动式燃气烤炉的各部件装配关系，从脚轮安装、支架连接、炉体固定、燃气管路排布到附属配件的连接结构都有清晰的呈现，可以作为户外餐饮设备结构设计的参考案例，也可以用于同类产品改型设计时的结构参照，帮助设计人员快速梳理立式移动炊具的设计要点，规避结构布局、安装空间预留方面的常见问题。
