机加工测量用开关式磁力表座支架结构

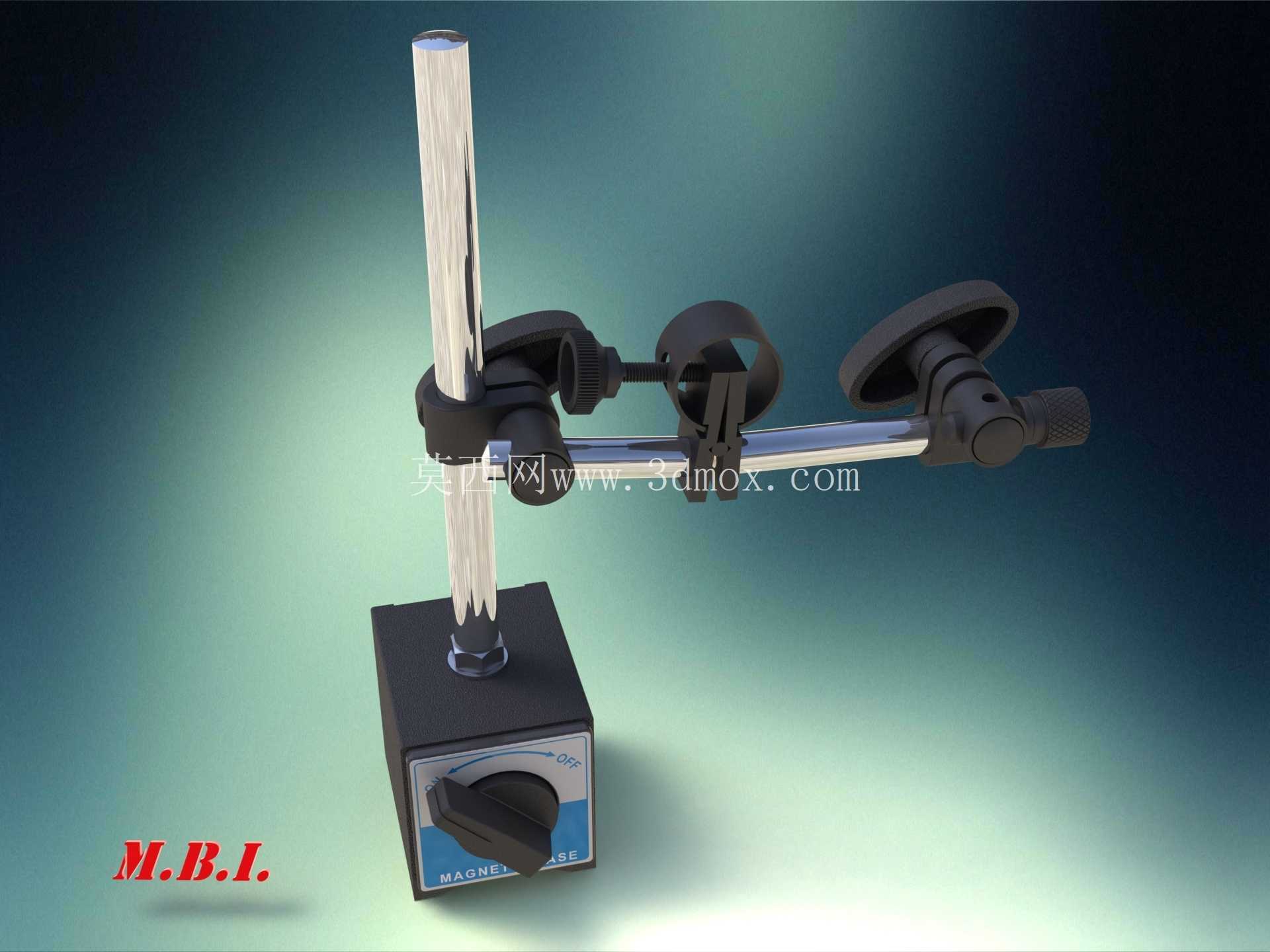

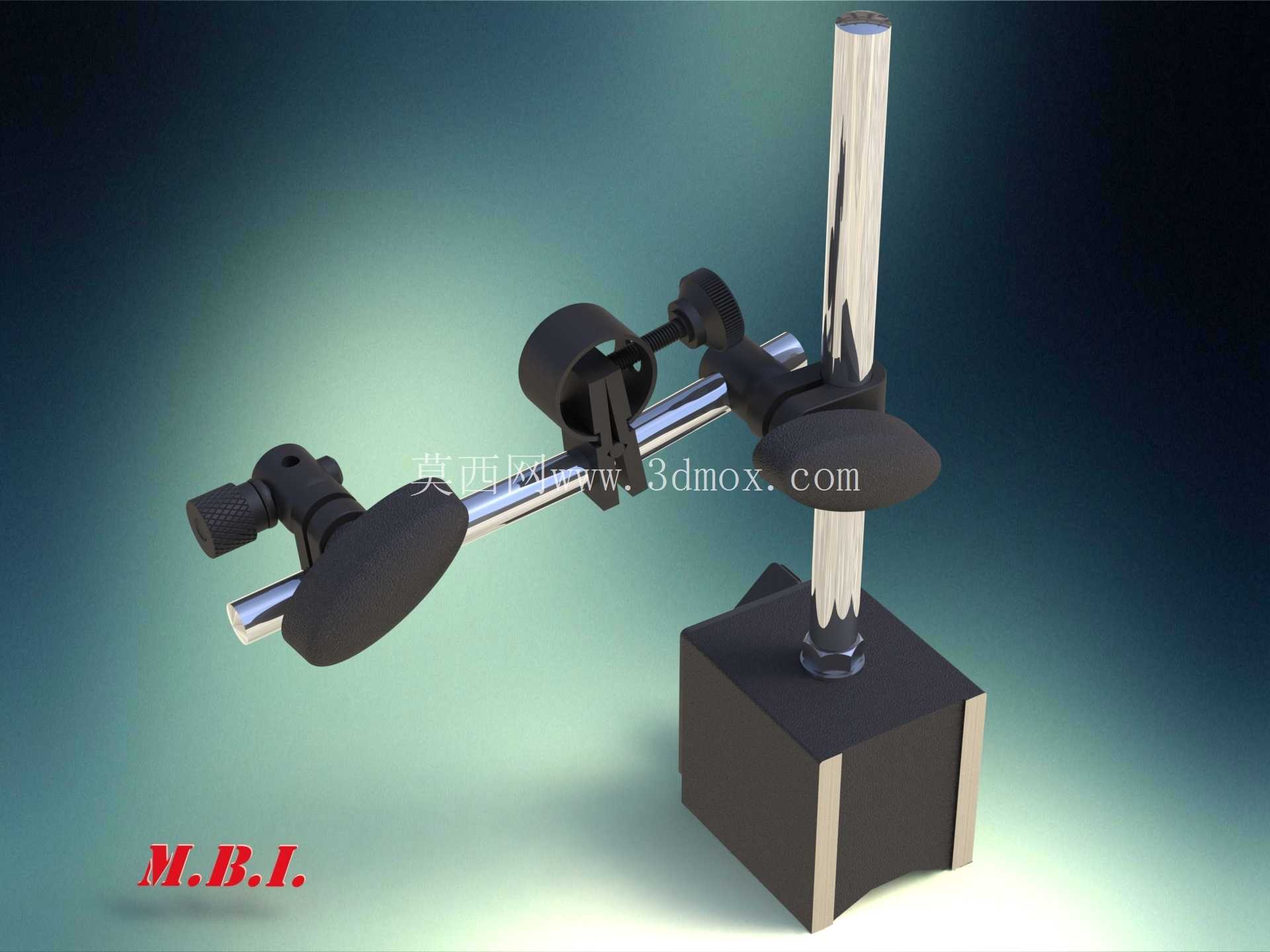

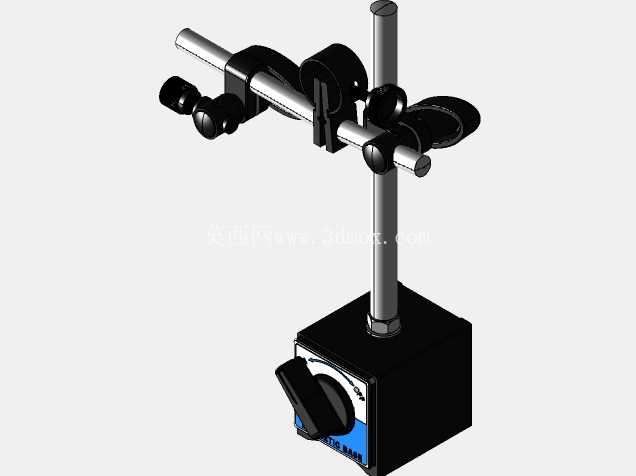

这套磁性支架是机加工现场、设备检修环节最常用的测量定位辅具，核心作用是为百分表、千分表、杠杆表等接触式测量量具提供稳定的安装支撑，在机床精度校准、工件形位公差检测、设备装配同轴度找正场景中是不可或缺的配套工装。从结构设计逻辑来看，底座采用带旋转开关的永磁吸附结构，无需外接电源，通过旋钮转动改变内部磁路方向，即可实现吸附力的通断切换：开关拨至工作位时，磁路导通，底座可牢牢吸附在导磁金属工作台、机床导轨、工件表面，实测垂直吸附力足以支撑整套支架加测量表具的总负载，不会在测量过程中出现滑移、倾倒问题；开关拨至关闭位时，磁路在底座内部形成闭环，外部剩磁极小，可轻松挪动位置，不会残留铁屑难以清理。

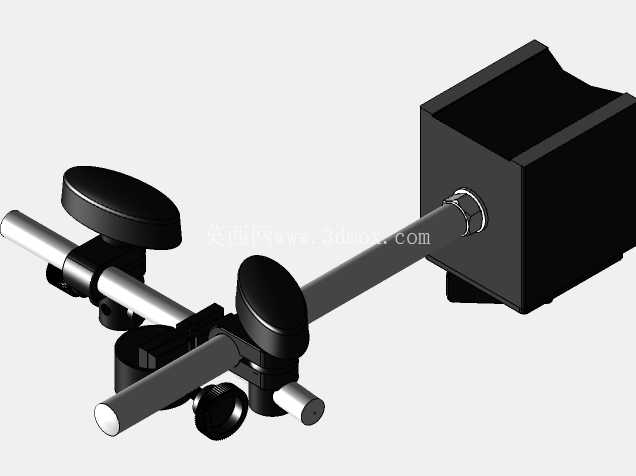

支架的支撑结构采用双杆铰接锁紧设计，垂直主杆为镀铬光轴，表面粗糙度控制在Ra0.8以下，既保证了滑动调节的顺畅度，也具备足够的防锈耐磨能力，适配车间多油污、多切削液的使用环境。水平横臂通过两个可独立锁紧的万向关节与主杆连接，每个关节都配备旋钮式锁紧结构，松开旋钮时横臂可实现360度水平旋转、上下俯仰角度调节，锁紧后关节无间隙窜动，保证测量过程中表具位置不会因为接触力出现偏移。横臂末端设置表具安装夹头，夹头内孔为标准通用尺寸，可适配市面上绝大多数杆径的百分表、杠杆表，夹头侧面的锁紧螺丝可快速固定表具，调整表具测量头的伸出长度与接触角度。

从安装边界尺寸来看，底座为方形结构，底面平面度经过精磨处理，保证吸附时与安装面完全贴合，不会因为接触面间隙导致吸附力下降；垂直主杆的有效调节高度覆盖常规机加工测量的常用行程，可满足从小型精密零件到中型机床部件的测量高度需求；水平横臂的伸出长度可覆盖底座周边一定半径范围的测量区域，无需频繁挪动底座位置即可完成小范围内多点位的测量作业。

在实际使用场景中，这类磁性支架的应用覆盖了多个机加工环节：车床加工轴类零件时，可将磁座吸附在床身导轨上，安装百分表检测工件的径向圆跳动、端面跳动；铣床、加工中心工件装夹时，可配合杠杆表找正工件的基准边，校准工件与机床轴的平行度、垂直度；设备检修装配时，可用来检测电机与泵组连接的同轴度、导轨的直线度、主轴的轴向窜动量。相比固定式表架，这种带磁力底座的支架无需打孔、无需额外装夹固定，可在任意导磁表面快速布设，大幅缩短测量准备时间，尤其适合单件小批量加工、设备临时检修的场景。

设计过程中重点考虑了车间实际使用的耐用性需求，所有锁紧部件都采用金属材质，避免塑料部件在车间油污环境下快速老化脆断；所有活动关节的配合间隙都经过合理控制，既保证调节时的顺畅度，也避免间隙过大导致测量时表具抖动影响读数精度；底座外壳采用耐磨工程材质包裹，可抵御日常使用中的磕碰，不会因为轻微撞击导致内部磁体移位失效。整套结构没有易损易耗部件，只要定期清理关节处的铁屑、油污，在锁紧旋钮处少量加注润滑脂，即可长期保持稳定的使用性能，是机械加工、设备维护领域通用性极强的测量配套工装。
