咖啡研磨机透明密封上盖结构设计

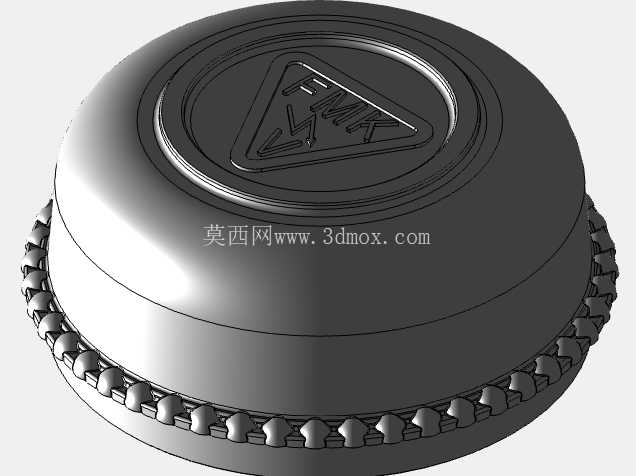

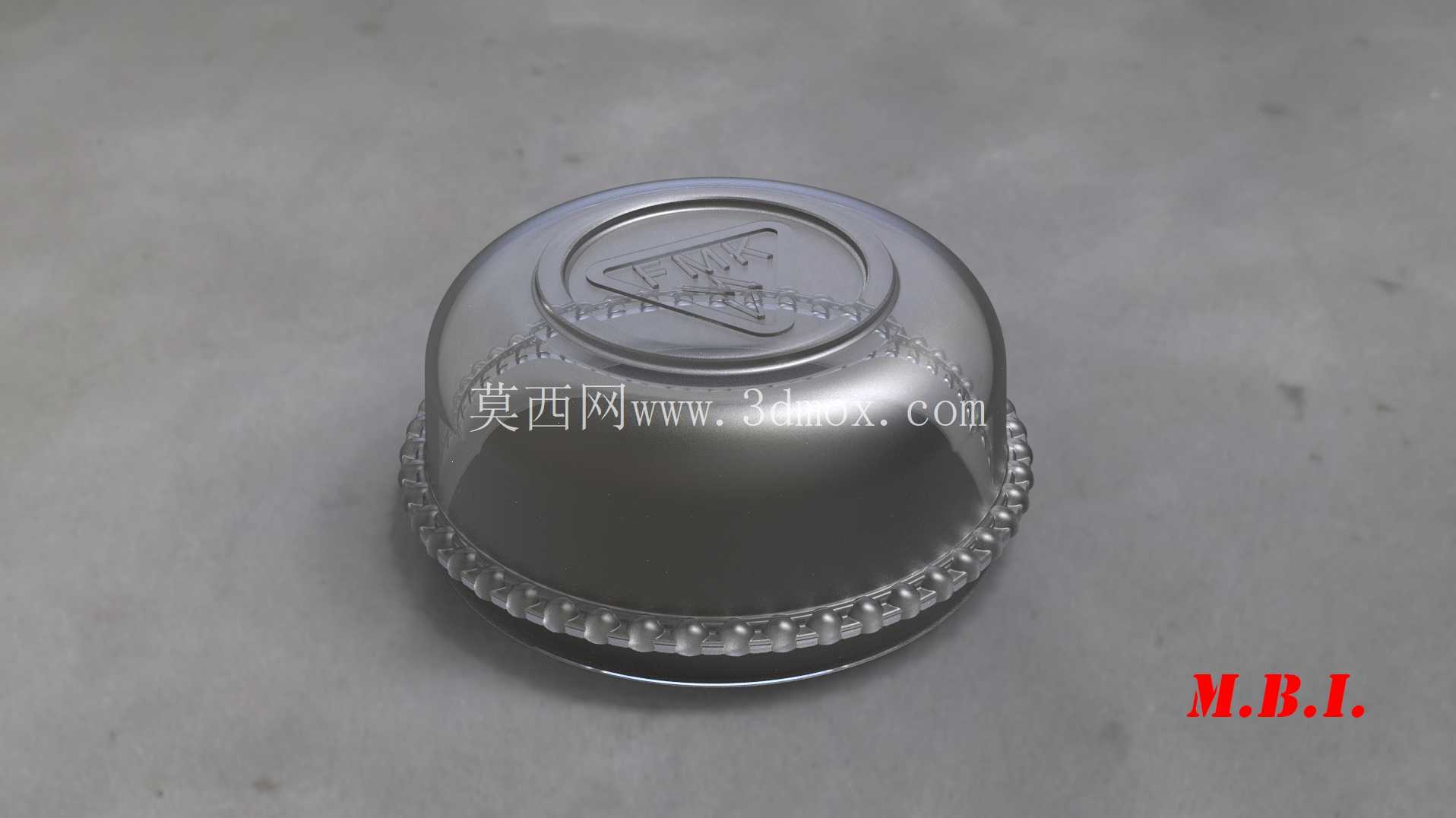

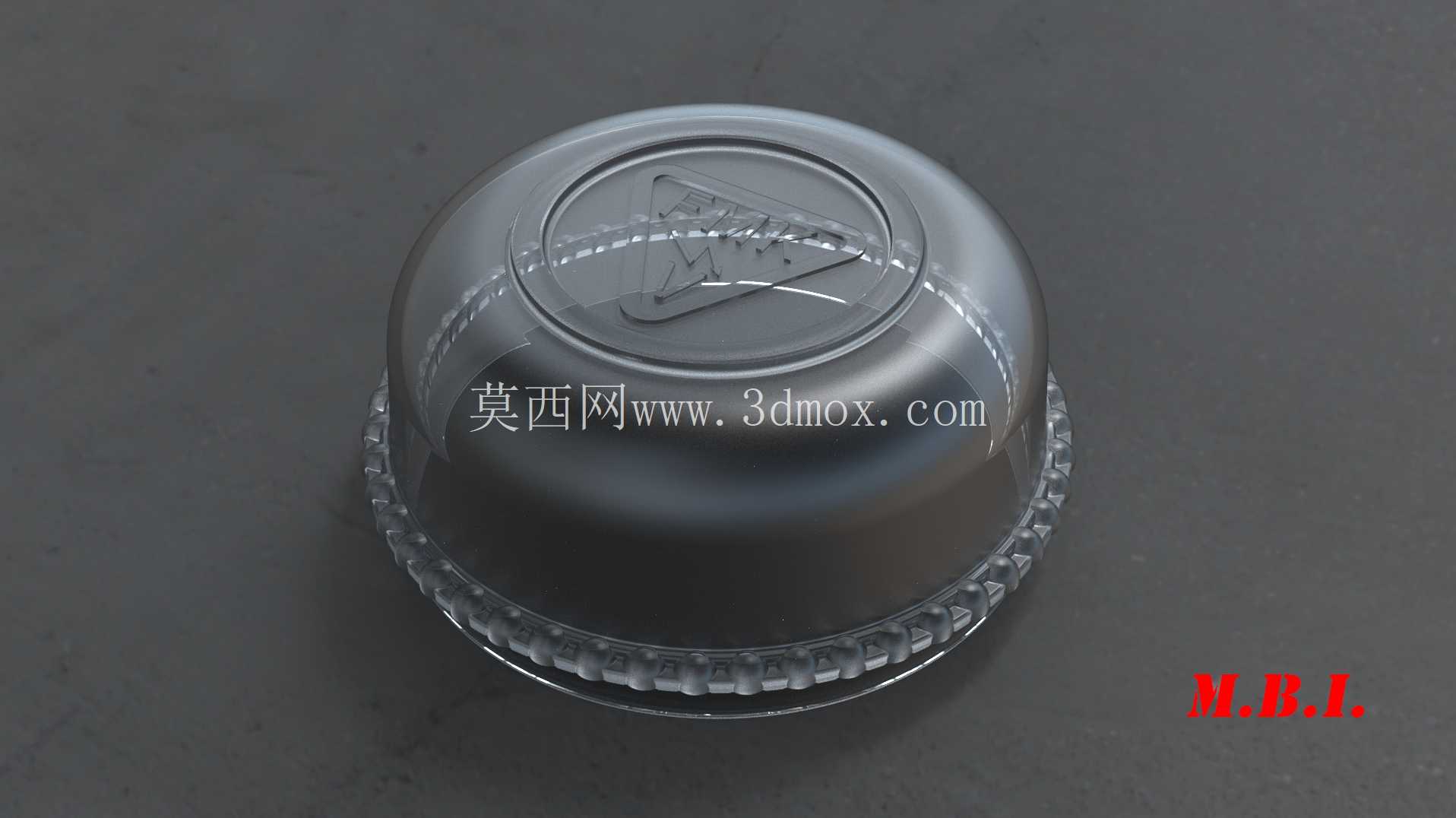

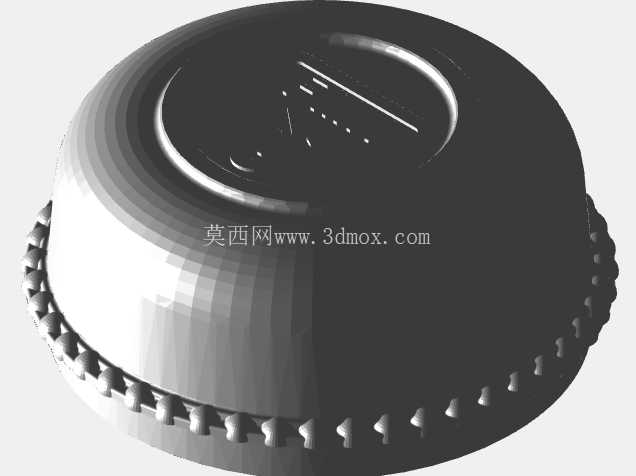

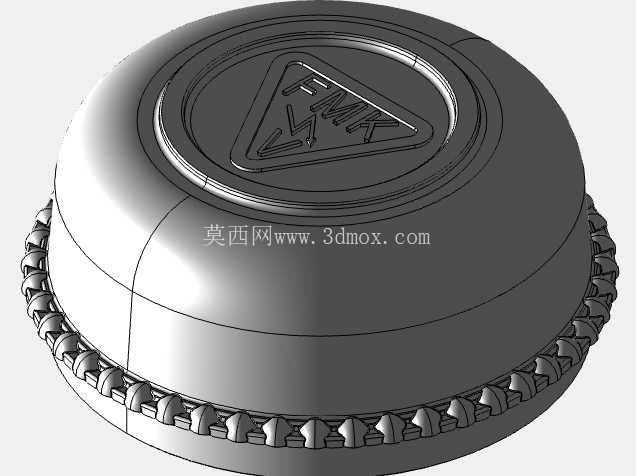

这款咖啡研磨机上盖是家用小型电动咖啡研磨设备的核心配套密封部件，日常使用中直接扣合在研磨腔上方，承担防粉尘飞溅、密封锁香、防护研磨组件的核心作用。家用咖啡研磨作业时，高速旋转的磨盘会将烘焙后的咖啡豆粉碎成不同粗细度的粉末，过程中会产生大量轻质咖啡细粉，若上盖密封性能不足，细粉会从腔体缝隙溢出污染操作台，同时研磨过程中咖啡豆释放的芳香烃类物质会快速散逸，直接影响最终冲煮的咖啡风味，因此上盖的结构设计直接关联设备的使用体验。从结构设计逻辑来看，该上盖采用倒扣式安装结构，侧壁下缘设置整圈连续的锯齿状卡扣结构，与研磨腔上沿的对应卡槽配合，安装时只需对准位置向下按压即可完成卡合，拆卸时轻旋上盖让卡扣脱离卡槽即可取下，无需额外紧固件，日常清洁、添加咖啡豆的操作都十分便捷。卡扣的齿形参数经过反复调校，齿高控制在1.2mm，齿间间隙均匀，既保证卡合后不会因为研磨过程中的设备振动出现松脱，又不会因为卡扣过紧导致用户拆卸费力，同时整圈卡扣的配合面设置了0.3mm的过盈量，配合研磨腔口的硅胶密封圈，能够完全阻隔研磨过程中的细粉溢出，同时减少研磨噪音向外传递。上盖主体采用弧面穹顶造型，顶部中心区域设置内凹的三角形标识区，既可以印制品牌标识，也能作为用户开合时的施力定位点，穹顶的弧度经过力学优化，能够承受用户按压开合时的垂直作用力，不会出现局部应力集中导致的开裂问题，同时弧面结构让飞溅到盖体内壁的咖啡细粉能够顺着弧面滑落回研磨腔，减少细粉在盖内的残留堆积，降低日常清洁的工作量。盖体侧壁的厚度从顶部到底部做渐变处理，顶部壁厚1.8mm保证结构强度，下缘卡扣位置壁厚增加到2.5mm，提升卡扣部位的抗疲劳性能，经过上万次开合测试也不会出现卡扣断裂的问题。从安装边界来看，该上盖的配合直径与对应型号研磨腔的口径完全匹配，扣合后上盖下缘与研磨腔口的间隙控制在0.1mm以内，不会出现卡滞或者旷量过大的问题，盖体总高度适配研磨腔的上部空间，扣合后不会与腔体内的磨盘组件发生干涉，同时盖体的外表面做光滑抛光处理，没有卫生死角，沾附的咖啡粉用湿抹布即可轻松擦拭干净，符合食品接触类小家电的卫生设计要求。在实际应用场景中，这款上盖除了家用小型咖啡研磨机的配套使用，也可适配同口径的小型五谷杂粮粉碎机、中药材打粉机的腔体密封，只要腔体上沿的卡扣结构参数匹配，即可通用替换，结构的通用性较强。设计过程中充分考虑了家用用户的使用习惯，整体重量控制在30g以内，开合操作不需要太大的力度，即使是手部力量较小的用户也能轻松操作，同时透明材质的选用让用户无需开盖即可观察内部咖啡豆的研磨进度，随时掌握研磨粗细程度，避免过度研磨或者研磨不足的问题。盖体边缘做了R0.5mm的圆角处理，没有尖锐毛边，日常使用中不会划伤用户手部，细节处理符合小家电产品的安全设计规范。
