8mm见方微型锂电池剩余电量显示模块

　　在便携式消费电子、小型穿戴设备、微型传感终端这类对安装空间有严苛限制的锂电供电场景中，剩余电量的直观提示一直是容易被忽略却直接影响使用体验的细节，很多微型设备受限于板载空间，无法集成复杂的电量计量电路，只能通过设备端软件估算剩余电量，误差大且无法在设备未开机时直观获知电量状态，这款微型电量指示模块正是针对这类紧凑空间的应用需求开发的硬件方案。

　　从实际使用场景来看，这类模块可直接贴装在小型锂电池组的输出端旁，适配单节三元锂、磷酸铁锂等常规小型锂电的电压区间，通过板载的多颗指示灯对应不同的电压阈值，无需额外配置主控芯片即可实现剩余电量的分段显示，用户无需启动设备，仅通过观察指示灯点亮数量就能快速判断电池剩余电量区间，在TWS耳机充电仓、微型蓝牙追踪器、小型手持检测笔、迷你强光手电这类内部空间极度紧张的产品中，这类独立指示模块不需要占用主控的IO资源，也不需要额外编写电量显示的驱动代码，能大幅缩短小型锂电产品的开发周期。

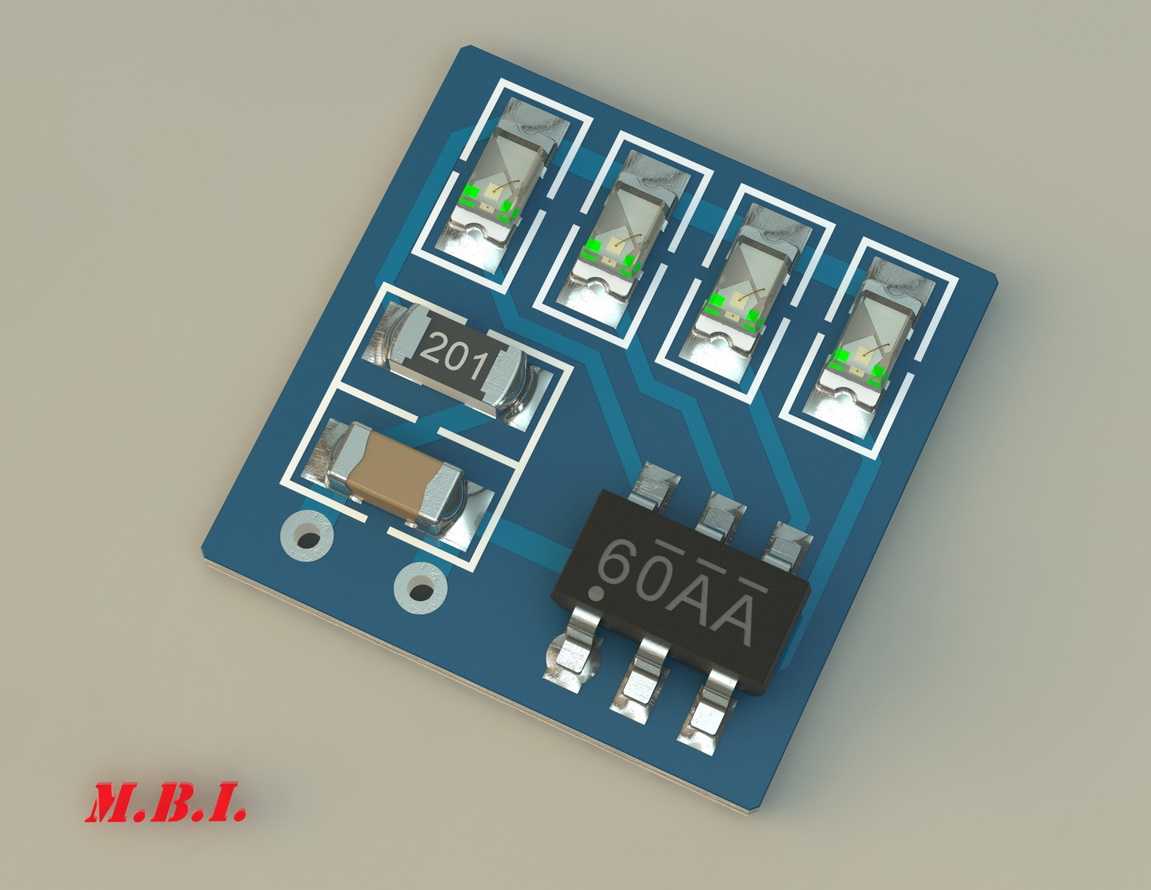

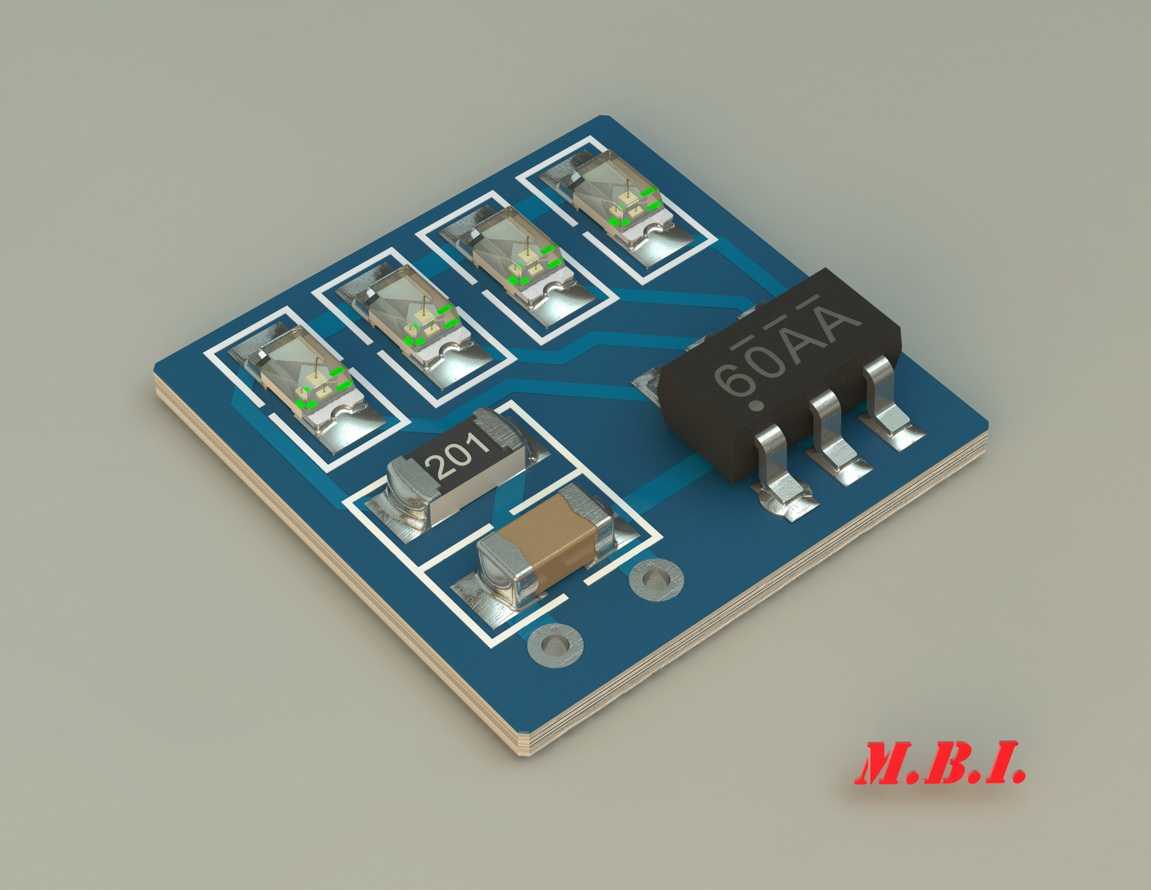

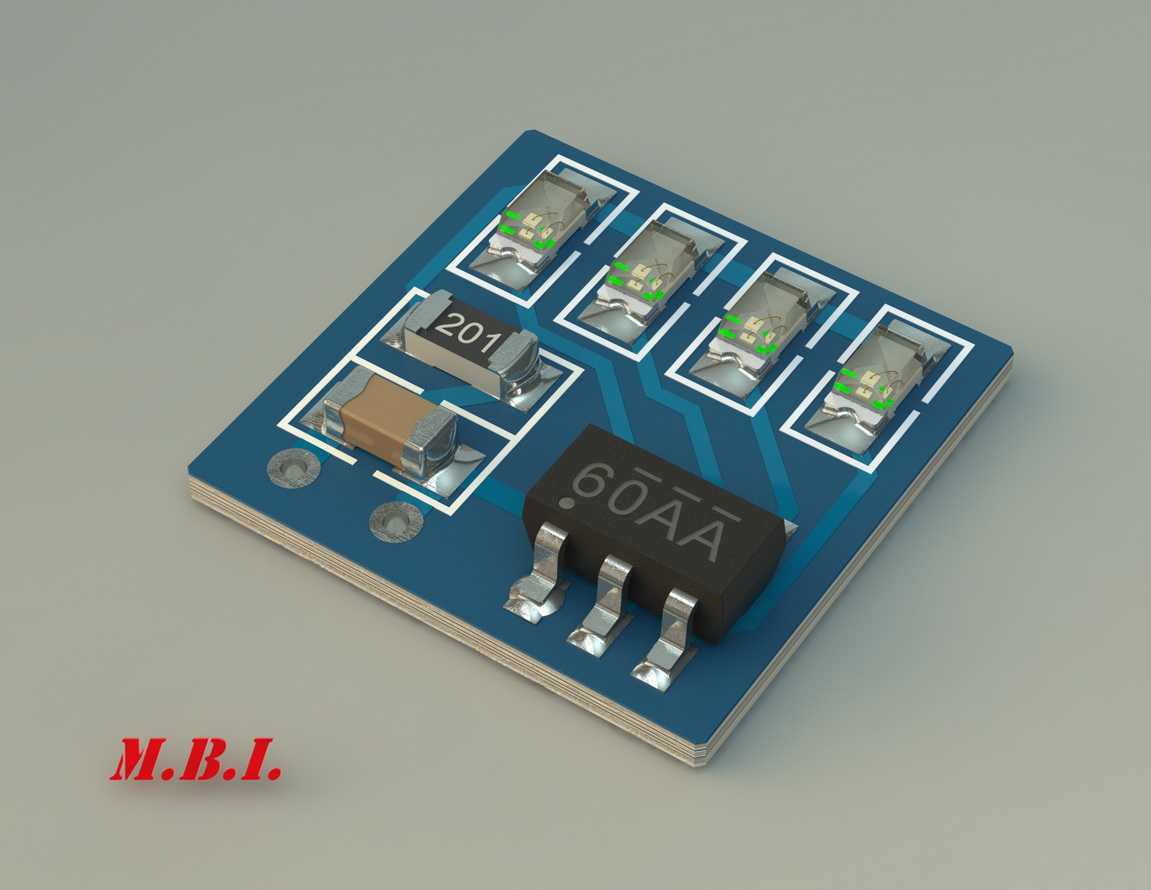

　　设计层面上，模块整体采用8mm×8mm的正方形PCB布局，所有元件均采用表贴封装排布在单面，背面预留平整的焊盘区域，既可以通过回流焊直接贴装在设备主板的预留位置，也可以通过飞线方式直接焊接在小型锂电池的保护板输出端，安装方式灵活。板载元件排布经过紧凑优化，核心的电压检测芯片布置在PCB中心位置，四颗状态指示灯沿板边等距排布，指示灯上方预留了导光结构的安装空间，若设备外壳需要做隐藏式指示灯效果，可直接在对应位置加装导光柱，不需要额外调整模块位置。限流电阻、滤波电容等被动元件布置在核心芯片与指示灯之间的空隙区域，在保证电气间隙满足常规低压电子设备安规要求的前提下，最大化压缩了整体占用面积，板边没有突出的接插件，整体安装厚度可控制在2mm以内，完全适配超薄小型电子设备的内部堆叠要求。

　　功能实现上，模块通过检测锂电池的实时端电压来匹配对应的电量区间，不同指示灯对应不同的电压阈值，从满电到欠压状态逐次熄灭，不需要额外的校准操作，只要接入对应电压范围的锂电供电回路即可正常工作，模块自身的静态功耗控制在微安级别，不会对锂电池的待机自放电造成明显影响，在设备长期存放过程中也不会过度消耗电池电量。电路设计上预留了反向接反保护的冗余空间，即使安装过程中出现电源正负极反接的情况，也不会烧毁核心检测芯片，降低了小批量组装过程中的废品率。

　　从结构适配的角度看，模块的四角预留了无铜的安装定位孔位，对于需要做抗震加固的使用场景，比如小型户外检测设备、运动穿戴类产品，可以通过点胶或者微型绝缘螺丝将模块固定在壳体内部的安装柱上，避免设备跌落过程中模块出现移位脱落的问题。PCB表面采用常规的阻焊工艺，焊盘做了沉金处理，兼容无铅回流焊的工艺要求，适合批量生产的SMT贴片流程，不需要额外调整钢网开孔参数，和常规0402封装元件的贴片工艺完全通用，生产端不需要做特殊的工艺适配。

　　在实际选型适配过程中，结构工程师只需要在主板或者电池包的空余位置预留8mm见方、2mm高度的安装空间，将模块的电源输入引脚对应连接到锂电的正负极输出端即可，不需要额外的外围元件，对于空间极度紧张的应用，甚至可以直接将模块贴装在锂电池保护板的空余位置，和保护板共用焊接工艺，进一步压缩整体电池包的体积。相比集成在设备主控内的电量显示方案，这种独立模块不需要占用主控的ADC采样资源，也不需要在软件中做电压曲线的校准匹配，对于开发周期紧张、主控资源紧张的微型电子产品来说，是兼顾空间占用、使用体验与开发成本的实用方案。
