UHF频段八木电视接收天线结构设计

　　在地面无线电视信号覆盖的工程场景中，八木天线凭借定向增益高、结构简单、架设维护成本低的特性，一直是城郊、乡镇等区域接收开路电视信号的核心硬件，本次设计的八木天线针对470-890MHz的UHF频段，覆盖OIRT-CCIR标准下的21至68信道，适配国内绝大多数地面数字电视、模拟电视的信号接收需求。从实际使用场景来看，这类天线多安装于建筑外墙、楼顶等开阔无遮挡位置，需要兼顾抗风载能力与信号接收效率，因此结构设计阶段首先要平衡各振子的间距、长度参数，避免出现频段内增益凹陷的问题。

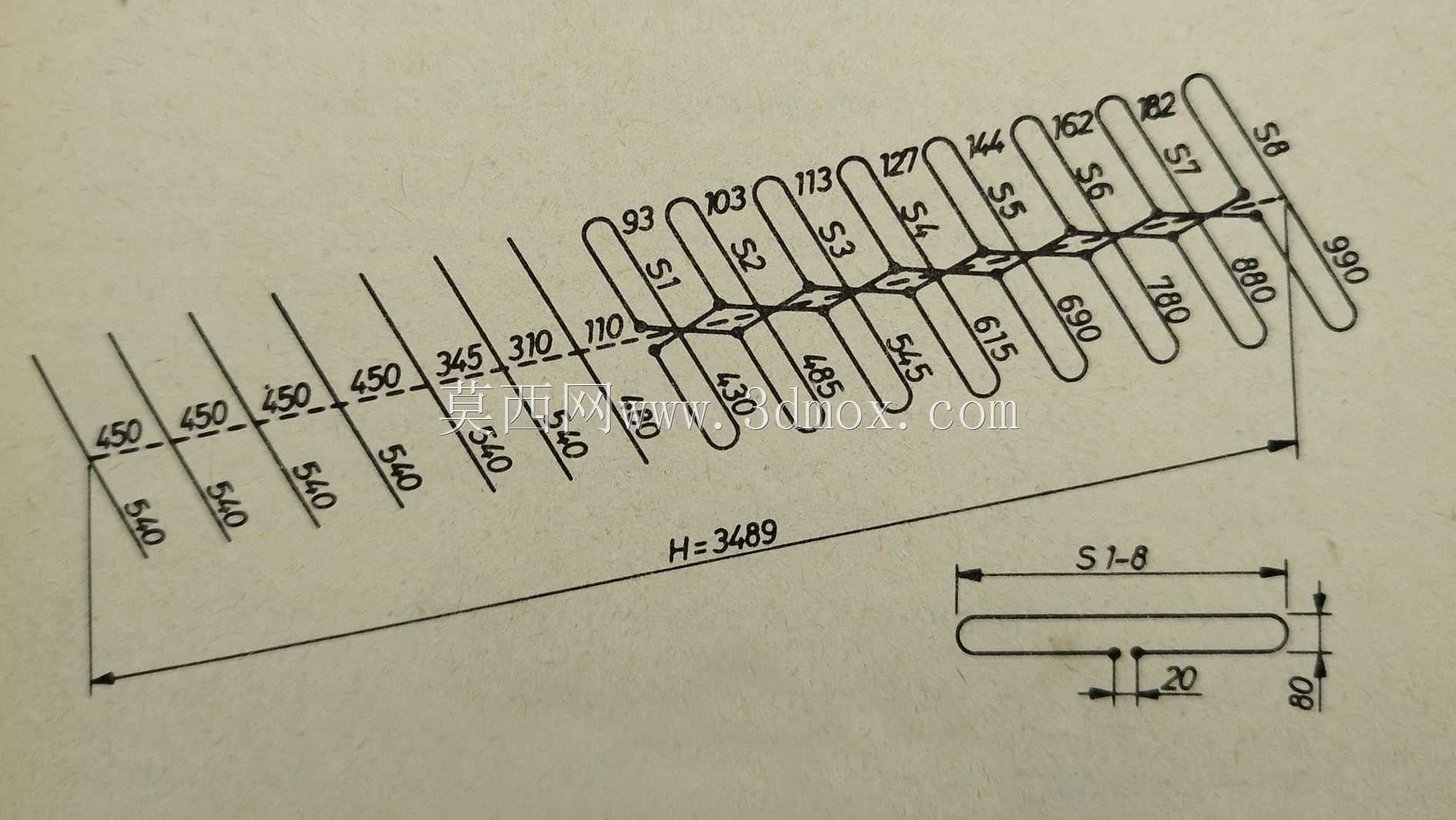

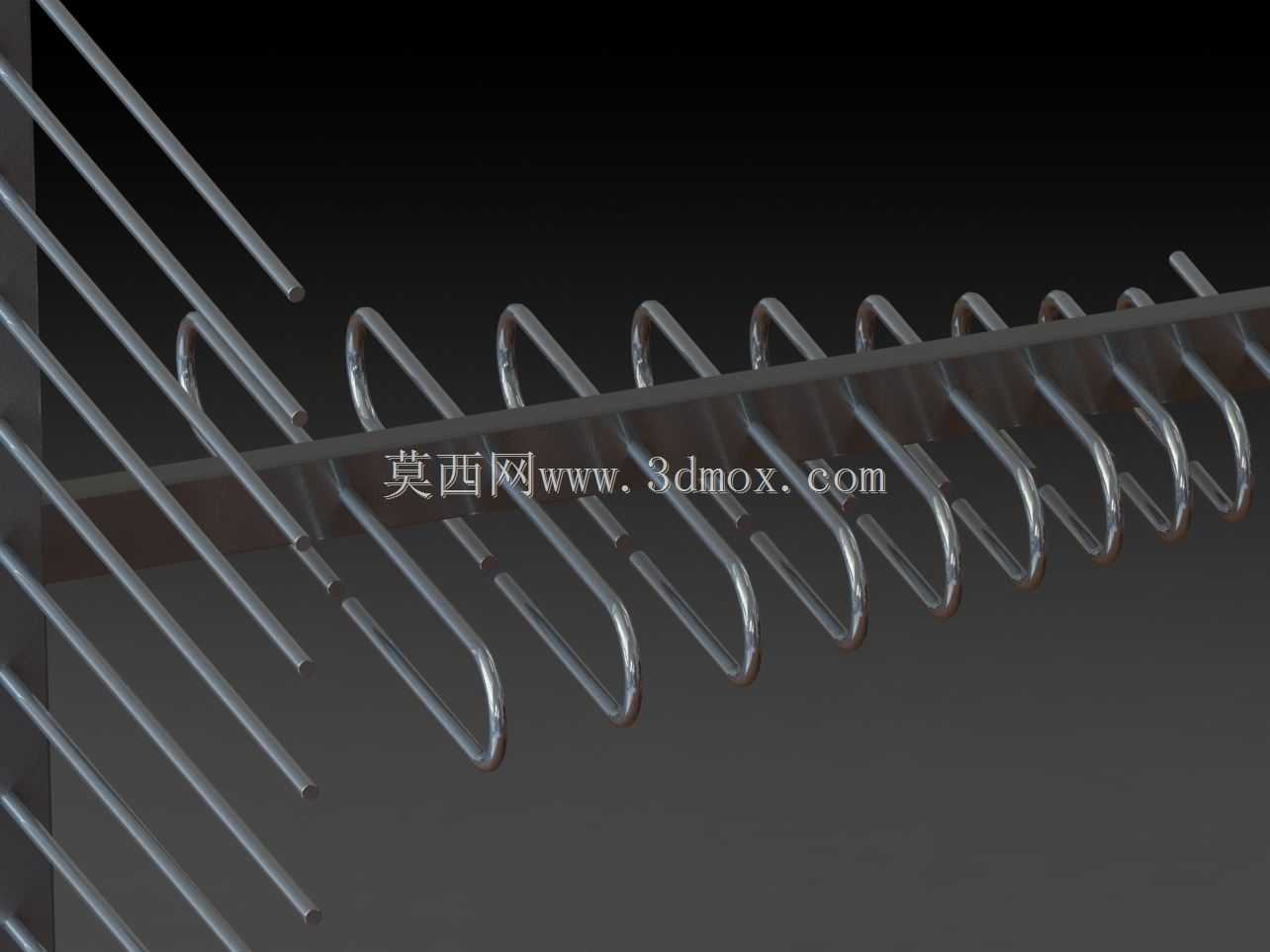

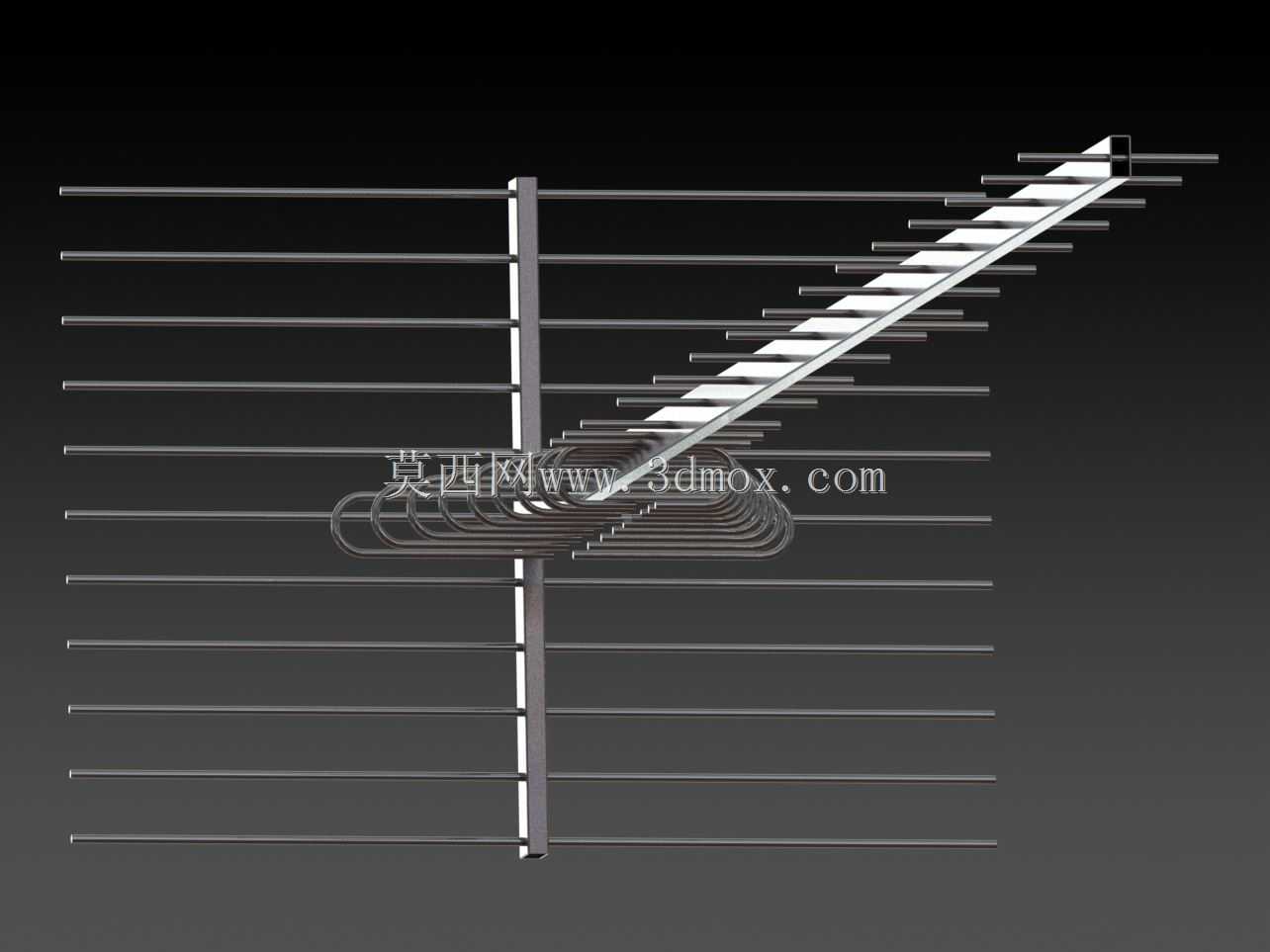

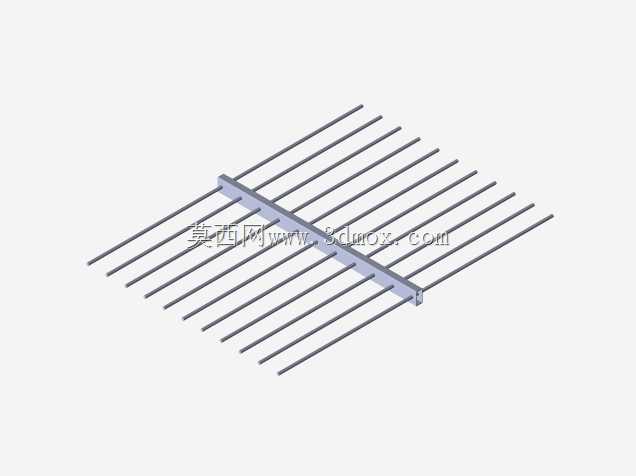

　　从功能特性上看，该天线在470MHz频点处增益可达9dB，890MHz频点处增益可达19dB，属于高增益定向接收天线，能够有效抑制旁瓣方向的干扰信号，提升弱信号区域的接收信噪比。设计过程中首先确定了反射器、有源振子以及各引向器的排布逻辑：反射器长度略长于对应频段的半波长，起到阻挡后方干扰信号、增强前方信号耦合的作用；各引向器按照长度逐次缩短、间距随频率升高逐步收窄的规律排布，从图纸标注的尺寸可以看到，靠近反射器侧的振子间距为450mm，随着向天线前端延伸，振子间距逐步调整为540mm、345mm、310mm、110mm等不同数值，对应不同频率下的引向耦合需求，确保整个工作频段内的增益平坦度满足使用要求。

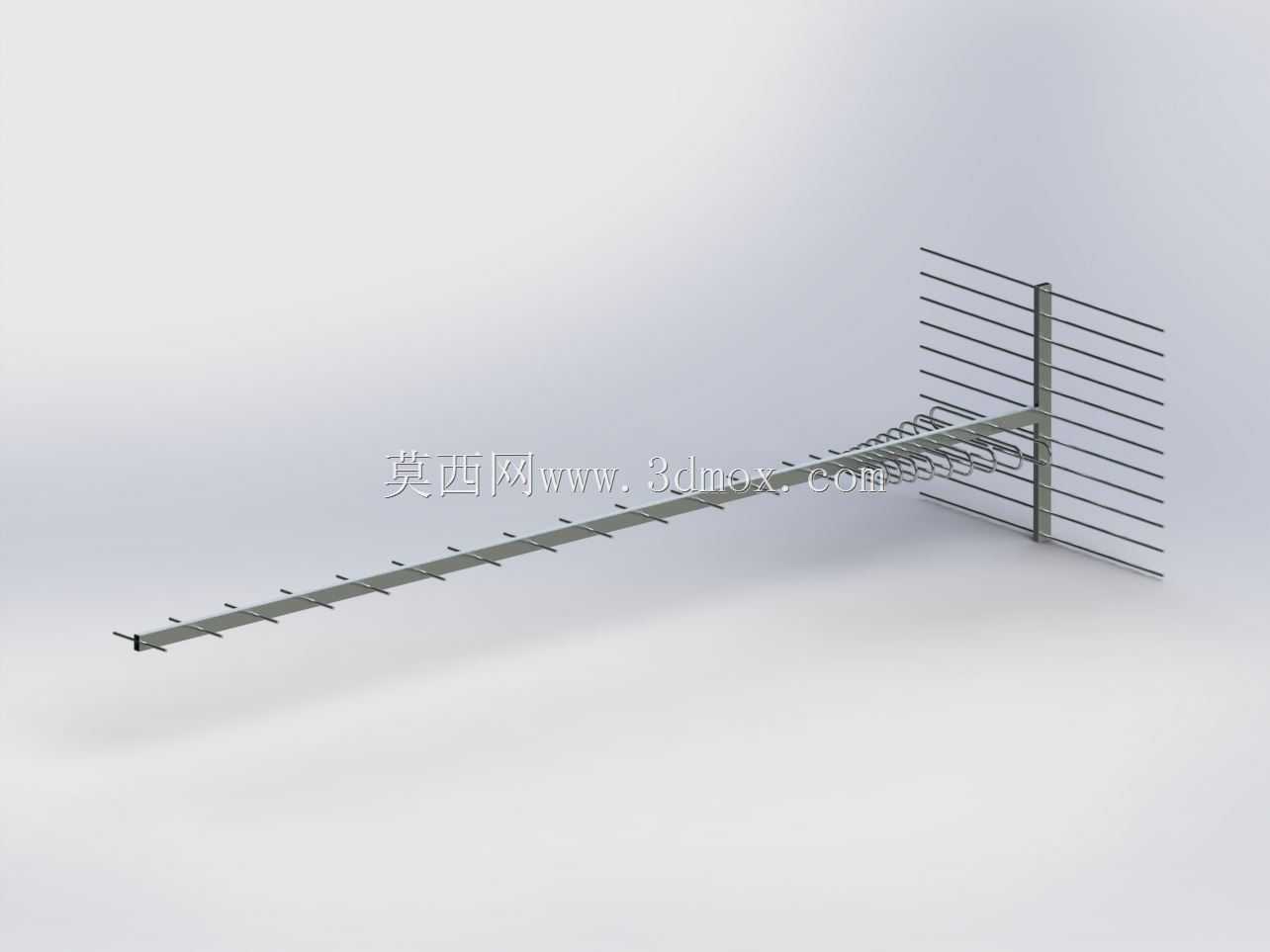

　　外形尺寸方面，天线整体纵向总长度为2120mm，横向最大宽度为3489mm，这个尺寸是结合UHF频段半波长计算、风载受力仿真后确定的，既保证了低频段的增益要求，也避免了尺寸过大导致的架设难度提升、抗风能力下降问题。单个振子的结构采用扁条状金属件，单根振子长度从最长的990mm到最短的58mm逐次变化，振子截面尺寸为长度178mm、宽度20mm、厚度8mm，这个截面尺寸既保证了振子的结构强度，在12级以下风力环境下不会出现形变弯折，也不会因为金属件过宽导致的信号遮挡、驻波比升高问题。

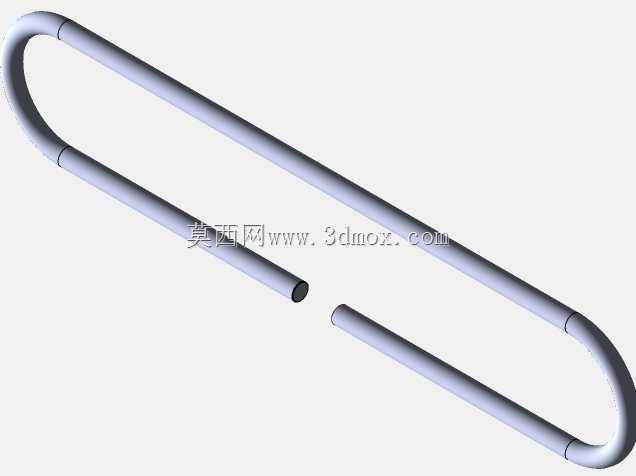

　　安装边界设计上，天线的有源振子位置预留了标准的馈线连接接口，安装时需要将天线的引向器端对准电视信号发射塔的方向，极化方式采用水平极化，与国内地面电视信号的极化方式匹配。固定结构可适配常规的外墙抱杆，抱杆直径适配40-60mm的标准安装杆，安装时需要保证天线整体处于水平状态，避免极化失配导致的信号衰减。从结构建模的角度来看，该模型完整还原了每一根振子的长度、间距、安装位置，以及振子与主梁的连接结构，可直接用于天线的生产加工校核、安装场景的干涉检查，也可作为射频仿真的结构基础模型，导入电磁仿真软件后可直接进行方向图、增益、驻波比等参数的仿真验证，减少实物打样的迭代次数。

　　在实际工程选型中，这类八木天线适合信号强度在-75dBm至-50dBm之间的区域使用，相比普通的鞭状天线、吸盘天线，其定向接收能力能够有效过滤多路径反射带来的重影、信号卡顿问题，尤其在丘陵、城市边缘等信号反射复杂的区域，高增益八木天线的接收效果远优于全向天线。设计过程中也充分考虑了户外使用的耐候性，所有振子与主梁的连接位置均采用防锈结构设计，避免长期户外使用后出现锈蚀导致的接触不良、结构松动问题，振子表面可做喷塑或阳极氧化处理，提升抗紫外线、抗雨水腐蚀的能力，确保长期户外使用的结构稳定性与电气性能稳定性。
