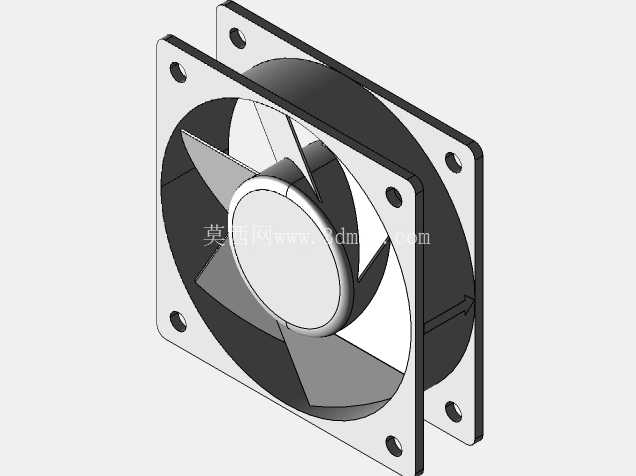

方形轴流散热风机结构三维设计

在工业电控柜、服务器机架、大功率变频驱动单元、新能源储能模组这类持续发热的设备场景里，主动风冷散热是成本可控、可靠性经过长期验证的散热方案，而轴流方形安装风扇是这类场景里应用占比最高的风冷部件。这款方形轴流风扇的结构设计，完全围绕工业场景的安装适配、运行可靠性、散热效率三个核心维度展开，没有多余的装饰性结构，每一处几何特征都服务于实际使用需求。

从安装边界来看，这款风扇采用标准方形法兰安装结构，法兰四个角预留了对应规格的沉头安装孔，孔位间距匹配行业通用的安装尺寸规范，不管是替换同规格旧风扇，还是在新设计的设备面板、机柜侧板上预留安装位，都不需要额外做转接件，直接用对应规格的螺丝就能完成固定，法兰面与安装面贴合后能保证足够的接触强度，设备运行产生的振动不会导致风扇松动移位。风扇整体的厚度控制在常规同规格产品的尺寸区间内，不会因为风扇本体突出过多占用设备内部的走线空间或者元件布置空间，对于内部空间紧凑的紧凑型工控设备、嵌入式计算单元来说，这个厚度尺寸能很好适配狭窄的安装间隙。

从功能结构设计来看，风扇的外框采用一体式方型圆角结构，框体内部的导风圈做了顺滑的圆弧过渡，能减少气流进入扇叶区域时的紊流损失，提升实际送风效率，同时降低气流摩擦产生的运行噪音。扇叶采用后掠式扭曲叶片设计，叶片的曲面角度经过气动优化，在相同转速下能输出更大的风量，同时叶片与中心轮毂的连接位置做了加厚过渡处理，避免长期高速旋转产生的应力集中导致叶片断裂，轮毂中心的轴孔位置匹配标准的电机输出轴尺寸，安装时能保证扇叶与电机轴的同轴度，减少旋转时的动不平衡量，降低运行振动。外框的后侧预留了电机安装的固定位，能直接将驱动电机卡接固定在框体内部，不需要额外的固定支架，减少装配工序的同时也能保证电机与扇叶的同轴精度。

在实际使用场景中，这类风扇的安装方向可以根据散热需求灵活调整，既可以向设备内部吹入外部冷空气形成正压防尘通风，也可以向设备外部抽出内部热空气形成负压散热，适配不同设备的风道设计逻辑。法兰的平面度控制在合理公差范围内，安装时配合密封泡棉使用，就能避免安装缝隙产生的气流短路，保证所有气流都按照设计的风道路径流动，提升散热效率。扇叶与外框内壁之间预留了均匀的安全间隙，既不会因为间隙过大导致气流回流损失，也不会因为加工公差或者运行振动导致扇叶刮擦外框内壁，引发运行故障。

从设计细节的工程考量来看，外框的边角做了小圆角处理，避免安装操作时锋利的边角划伤操作人员，同时也能减少应力集中，提升塑料外框的抗冲击强度，在设备运输或者现场安装受到磕碰时不容易出现开裂破损。扇叶的数量经过匹配转速的优化，在保证风量的同时避开了常规工业环境下的共振频率区间，运行时不会和设备柜体产生共振引发额外的噪音或者结构疲劳。整个模型的结构拆分完全符合实际产品的装配逻辑，外框、扇叶、轮毂各个部件的配合公差都按照实际注塑件、冲压件的加工精度设定，不管是用来做设备散热系统的结构仿真验证，还是作为整机设备三维布置的标准件占位，都能直接匹配设计需求，不需要额外调整尺寸比例。对于做设备结构设计的工程师来说，这类标准化的散热风扇模型能直接调用到装配体中，提前预留好安装空间、走线空间，评估风道走向，减少后期样机验证时出现安装干涉、散热能力不足的问题。
