带5米连接线外置GPS接收天线结构

做车载定位终端配套结构设计快八年，这类外置GPS天线是商用车队管理、工程机械远程监控、特种车辆定位系统里最常用的信号接收部件，和内置贴片天线比，它的信号抗遮挡能力强太多，毕竟金属车壳、设备外壳对卫星信号的屏蔽效应是做定位类产品绕不开的问题，把接收端独立出来布置在无遮挡的位置，能把冷启动定位速度、信号锁定稳定性提升一个量级。

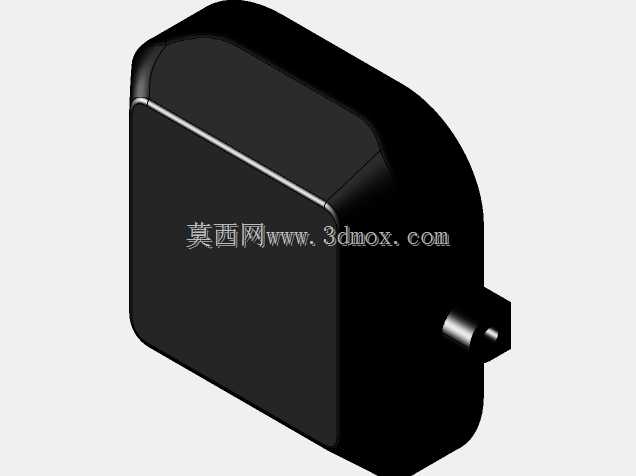

先从实际安装场景说，这类天线常规是固定在车辆挡风玻璃内侧上方、车顶金属表面，或者工程机械的驾驶室顶部外露位置，设计的时候首先要考虑安装贴合度：天线主体是带圆角的方型壳体，边角做了R3左右的圆弧过渡，没有尖锐棱角，一方面是避免安装时刮伤操作人员、刮破车身贴膜，另一方面也能降低长期户外使用的风阻，减少高速行驶时的风噪和连接部位的拉扯应力。壳体采用ABS+PC混合材质注塑，表面做细磨砂处理，耐紫外线老化的同时，不容易在长期日晒后出现表面发黏、积灰难清理的问题，壳体底部自带双面胶粘贴位，也预留了螺丝固定孔位，两种安装方式兼容，不管是快速粘贴的民用改装场景，还是需要防拆卸的商用车预装场景都能适配。

再看核心的功能设计，天线内部集成了陶瓷介质接收模块，信号接收面朝上布置，壳体上盖厚度控制在1.2mm，没有金属嵌件，完全不会遮挡卫星信号穿透。出线位置做了应力释放结构，也就是大家常说的尾档，线缆从壳体引出的部位做了15mm长的锥形软胶防护，能承受至少1000次90度弯折不出现线芯断裂，毕竟车辆行驶过程中持续振动，加上安装时难免的拉扯，这个位置是最容易出现线缆断裂失效的点，做结构设计的时候特意把尾档的硬度控制在邵氏65度，既不会太硬导致弯折时应力集中，也不会太软起不到防护作用。

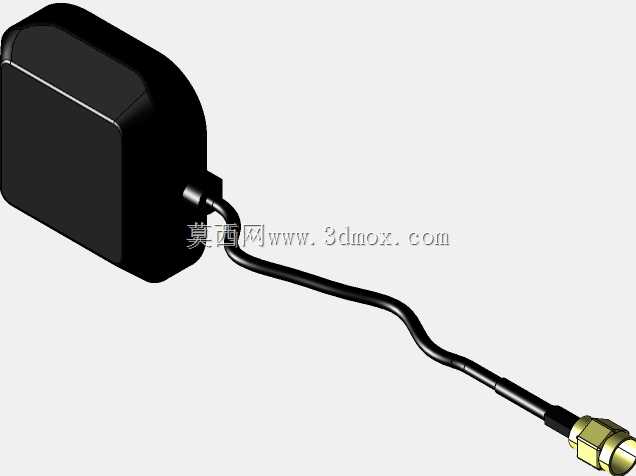

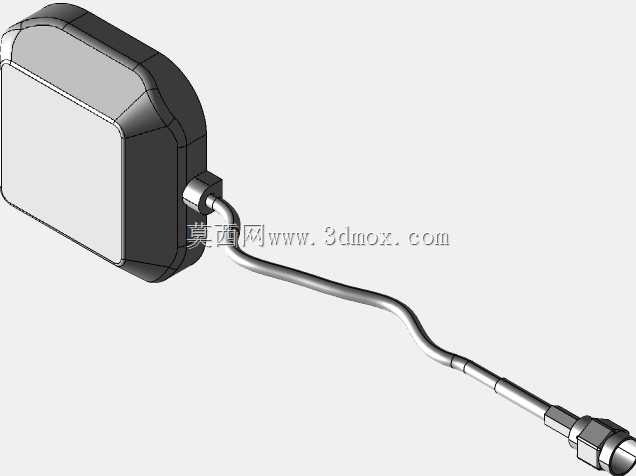

配套的连接线是5米长的RG174同轴电缆，这个长度是经过实际场景测算的：普通家用车从车顶天线位置走到中控台的定位主机，走线长度大概在2.5-3米，轻卡、工程机械的驾驶室更长，5米的长度富余足够沿着车身钣金缝隙、内饰板内部隐藏走线，不会出现线不够长需要接转接线的情况，转接线会带来信号衰减，整线出厂的阻抗匹配做得更好，信号传输损耗控制在0.2dB/m以内，不会因为线缆长度导致接收灵敏度下降。线缆外层是黑色PVC护套，耐油耐低温，在-40℃到85℃的环境下不会出现护套开裂、硬化的问题，适配东北严寒地区和南方夏季暴晒的户外使用场景。线缆末端是标准SMA-J公头接头，镀金接触层，插拔寿命超过500次，和市面上绝大多数GPS定位模块、车载导航主机的接口通用，不需要额外做转接头适配。

设计的时候也考虑了防水性能，壳体上下盖采用超声波焊接工艺，接缝处没有外露的卡扣缝隙，出线位置的软胶和线缆外被做了一体注塑粘合，整体防护等级达到IP67，就算是外露安装在车顶上，遇到暴雨、高压水枪冲洗也不会出现进水损坏内部电路的问题。很多人做这类天线结构的时候容易忽略重量控制，这款天线主体重量控制在85g以内，就算是用双面胶粘贴安装，长期使用也不会因为自重加上车辆颠簸出现脱落，不需要额外打玻璃胶固定，后期拆卸维护也不会在车身上残留难以清理的胶痕。

从建模的角度说，这个模型把所有的安装边界都做了准确还原：主体外形尺寸是48mm*38mm*16mm，安装贴合面的平面度控制在0.2mm以内，保证粘贴的时候能和安装面完全贴合，不会出现缝隙导致粘贴不牢。线缆的弯曲形态是按照实际走线的最小弯曲半径做的参考，RG174线的最小弯曲半径是线缆直径的10倍，也就是大概25mm，建模的时候没有做小于这个半径的弯折，避免给结构选型的工程师造成误导，实际布线的时候如果弯折半径太小，会导致同轴电缆的屏蔽层变形，阻抗失配，反而影响信号传输效果。接头部分的尺寸完全按照SMA接头的标准尺寸建模，和主机接口的配合间隙做了准确预留，做整机结构装配的时候可以直接调用这个模型做干涉检查，不用再单独测量接头尺寸。

这类天线在实际使用中还有一个容易被忽略的设计点：壳体内部做了金属屏蔽层，只在朝上的信号接收面留了信号窗口，这样可以过滤掉来自车身下方、设备内部的电磁干扰，比如车载电台、电机驱动模块产生的电磁噪声，不会干扰卫星信号的接收，很多廉价天线没有做这个屏蔽设计，在电磁环境复杂的工程车辆上很容易出现信号漂移、定位不准的问题。我们在做配套选型的时候，首先看的就是安装适配性、线缆长度、防护等级和抗干扰设计，这个模型把这些核心结构点都做了准确还原，不管是做定位终端的整机装配干涉检查，还是做安装支架的配套设计，都能直接用，不用再反复测绘实物调整尺寸。
