宽输入范围DC-DC升压电压转换模块

在嵌入式设备开发、小型电子系统搭建、车载电子改装、户外便携供电装置等场景中，经常会遇到输入电源电压低于负载工作额定电压的情况，这时候就需要可靠的升压转换装置来完成电压匹配，本次涉及的升压转换模块正是针对这类场景设计的硬件单元。从实际工程应用来看，这类模块常被集成在小型工控板供电回路、太阳能小功率充电装置、电池供电的便携检测设备、低压直流电机驱动前端等位置，用来将3.0V到30.0V区间的直流输入电压，抬升到5.0V到35.0V区间的稳定输出电压，满足不同负载的供电需求。

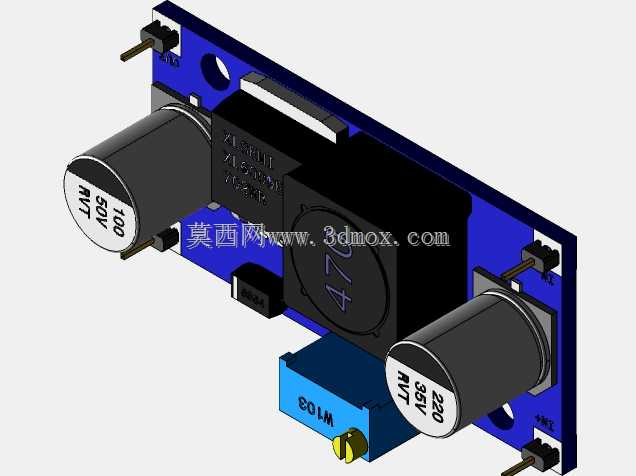

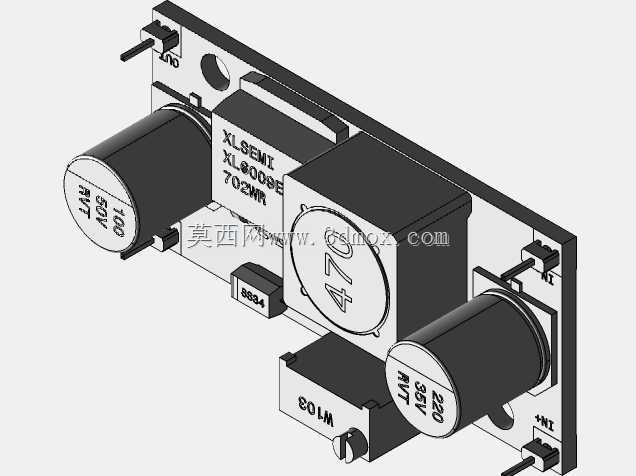

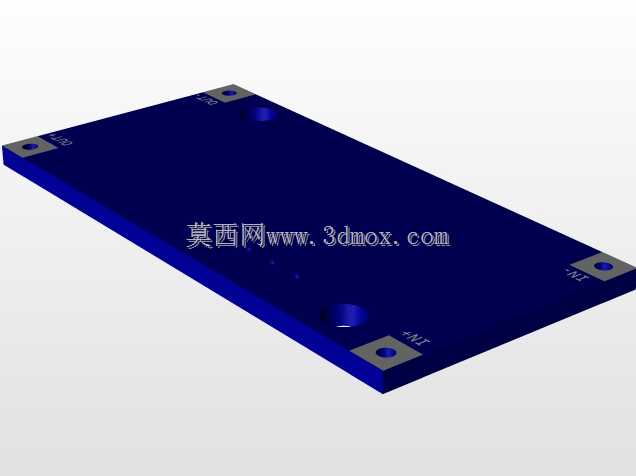

从结构设计层面来看，该模块采用单块PCB作为承载基底，所有元器件均采用直插布局焊接，没有采用高密度贴片封装，一方面是考虑到小批量生产时的焊接便利性，另一方面直插元件的耐电流能力、散热表现更适配中小功率升压场景的长期工作需求。PCB板边缘预留了两个对称的安装固定孔，孔径适配常用的M3尼龙螺丝或者铜柱，安装时可以直接固定在设备壳体的预留柱位上，也可以搭配绝缘垫片固定在金属机架表面，避免板底走线与金属结构接触造成短路。板上的输入、输出引脚均采用插针式设计，引脚间距符合标准2.54mm排针规格，既可以直接焊接导线连接外部电路，也可以插接对应规格的接插件，方便设备组装时的快速拆装维护。

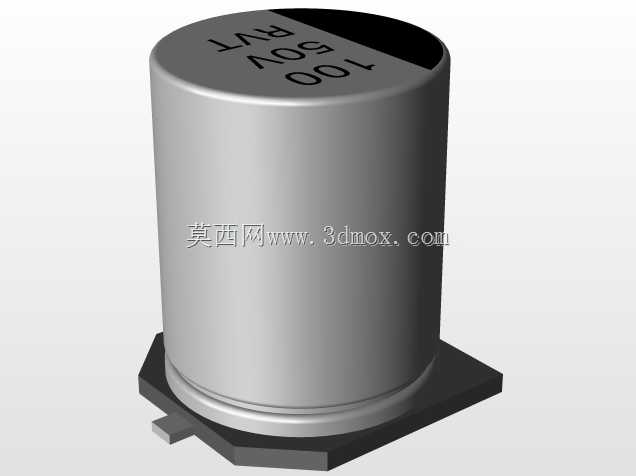

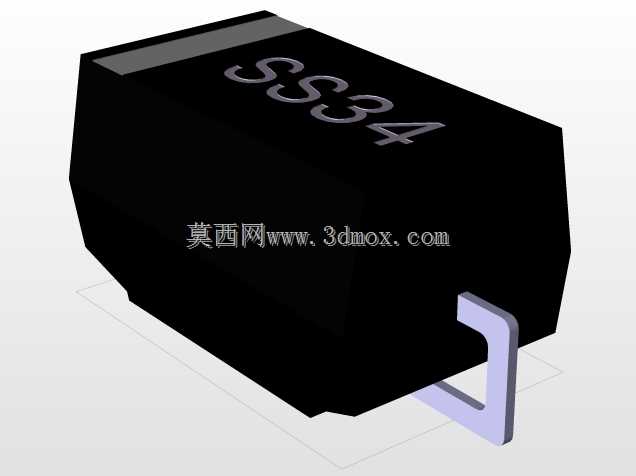

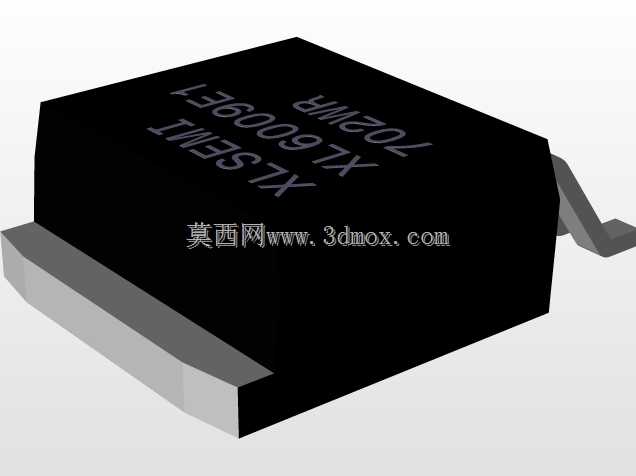

模块上的核心储能元件采用两颗铝电解电容，分别布置在输入侧与输出侧，输入侧电容主要用来滤除输入电源的纹波，抑制输入端的电压波动，避免前级供电不稳造成升压芯片工作异常；输出侧电容则用来平滑升压后的输出电压，降低输出纹波系数，给后级负载提供更稳定的直流供电。电容的容值与耐压参数匹配模块的最高工作电压范围，预留了足够的耐压余量，避免长期工作在电压临界值造成电容鼓包失效。板载的功率电感采用屏蔽式封装，相比开放式电感能够有效降低工作时的电磁辐射，减少对周边敏感模拟电路的信号干扰，电感的磁芯尺寸适配模块的持续输出电流要求，避免大电流输出时电感出现磁饱和导致转换效率骤降。

模块侧面布置的多圈可调电位器，用来精准调整输出电压值，调试时可以通过旋转电位器的旋钮，在输出电压范围内连续调整到负载需要的额定电压，电位器带有锁紧结构，调整完成后可以固定阻值，避免设备运输、震动过程中电位器阻值偏移导致输出电压变动。PCB板上的走线按照大电流回路与信号回路分开布局的原则设计，功率回路的走线宽度足够承载持续工作电流，避免走线过窄造成线路压降过大、板体温升过高的问题；反馈采样的信号线走线路径远离功率电感等干扰源，保证电压采样的准确性，让输出电压的稳定度控制在合理范围内。

从安装边界来看，模块整体外形为规整的矩形板状结构，板上最高的元件为两颗直立安装的铝电解电容，整体安装高度控制在常规电子仓的容纳范围内，不会因为元件过高造成仓盖无法闭合。模块的外围没有突出的尖锐结构，所有元件的焊接引脚都在PCB板厚度范围内，不会在安装时刮伤周边的线束或者绝缘层。在实际选型使用时，需要注意根据负载的工作电流预留足够的功率余量，保证模块工作在额定功率区间内，同时要保证模块周边留有一定的散热空间，避免长期满负荷工作时热量累积造成元件寿命缩短。对于结构设计人员来说，在做设备内部布局时，可以直接根据模块的外形尺寸预留安装位，不需要额外设计复杂的固定结构，两个安装孔的位置对称，受力均匀，能够承受常规车载、便携设备场景下的震动冲击，不会出现元器件松脱的情况。
