手机内置扁平式振动马达结构设计

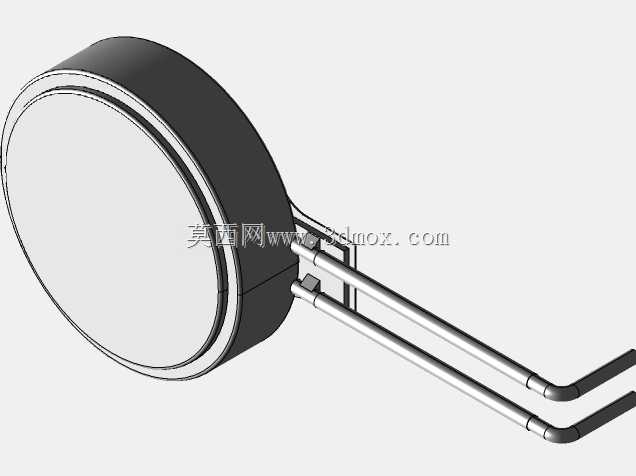

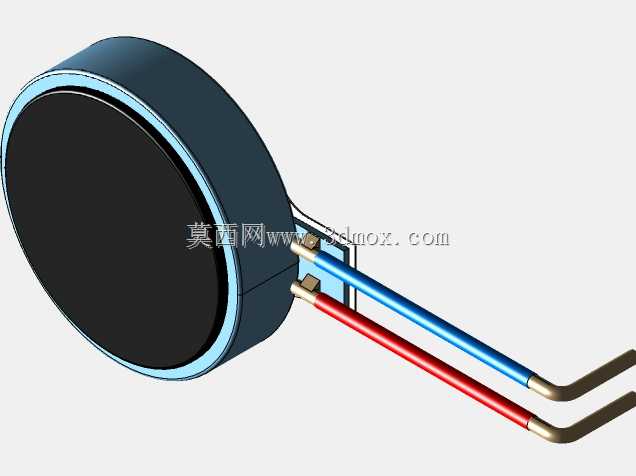

在消费电子内部结构堆叠设计中，触觉反馈元件的选型与结构适配始终是手持终端结构工程师需要重点考量的环节，这类扁平式振动马达作为早期功能机及入门智能机的标配振动元件，至今仍在大量对成本敏感、内部空间紧凑的通讯终端产品中广泛应用。不同于转子马达、线性马达的结构形态，该款扁平振动马达采用纽扣式的扁平封装形态，整体厚度控制在2.5mm，主体圆形截面直径为10mm，出线端采用双引脚弯折线材设计，线材弯折后可贴合终端内部壳体表面走线，不会额外占用Z向堆叠空间，非常适合内部空间寸土寸金的直板手机、折叠功能机等产品的内部装配。从实际应用场景来看，这类振动马达主要承担终端设备的来电振动提醒、按键触觉反馈、简易场景的震感交互功能，在工业手持终端、老人机、儿童定位手表等对震感强度要求明确、成本控制严格的产品中，这类马达的选型优先级始终较高。从功能特性上看，该马达采用直流供电设计，额定工作电压3V，额定工作电流80mA，空载转速可达30000转每分钟，依靠内部偏心配重块的高速旋转产生离心力，进而带动整机产生规律振动，金属外壳的封装设计可以有效屏蔽内部转子运转产生的电磁干扰，避免对终端设备的射频天线、音频模块产生信号串扰。在结构设计思路上，这款马达的外壳采用薄金属冲压卷边封装，在保证整体结构强度的同时尽可能压缩壳体壁厚，为内部转子、换向器、电刷组件预留足够的装配空间；出线端的引脚采用硬线弯折设计，既可以在生产装配时直接插入主板焊盘完成波峰焊接，也可以根据不同终端的内部布局调整线材弯折角度，适配不同的走线空间，避免线材与周边的电池、摄像头模组、排线等部件产生结构干涉。在安装边界设计上，马达主体的圆形外壳可以通过背胶直接粘贴在终端壳体的预留定位槽内，定位槽的设计尺寸需要比马达外径预留0.1mm的装配公差，避免壳体注塑收缩导致马达装配卡滞；出线端的弯折半径需要控制在1mm以上，避免线材内部铜芯因弯折角度过小产生断裂，影响马达的供电可靠性。对于结构设计从业者而言，这类微型振动马达的三维建模需要重点关注外壳的卷边接缝位置、出线端的线材弯折形态、主体与引脚的衔接位置的尺寸精度，这些细节直接影响后续整机堆叠时的干涉检查结果，若建模时忽略了线材的实际弯折公差，很容易在试产阶段出现线材顶住电池仓、或者与屏幕排线产生摩擦导致线材绝缘层破损的问题。在实际选型匹配时，还需要结合终端产品的整机重量调整马达的振动参数，若整机重量超过100g，需要选择转速更高、偏心块重量更大的马达型号，避免振动提醒强度不足导致用户漏接来电；若整机重量较轻，则可以适当降低马达的额定转速，避免振动时整机在光滑平面产生位移滑落。此外，这类马达的金属外壳需要在装配时与整机的接地弹片可靠接触，将马达运转产生的静电通过壳体导到主板接地端，避免静电积累导致的触控失灵、射频干扰等问题，这也是很多初级结构工程师容易忽略的设计细节。在三维建模过程中，还需要准确还原马达表面的定位标识、引脚的焊盘长度，这些细节会直接影响SMT贴片时的钢网开孔设计，若焊盘长度建模偏差超过0.2mm，就可能导致焊接时出现虚焊、连锡等工艺问题，影响生产线的良率。
