十工位ATY-N保险丝接线座结构设计

　　这款十工位保险丝座主要面向低压直流配电场景设计，常见于小型自动化设备控制柜、车载改装配电回路、通讯基站后备电源分路、工业传感器供电分线等场景，单路可承载最高25A的持续电流，整体回路耐压等级为32V DC，整座最大通流能力可达100A，能够满足多回路独立过流保护的配电需求，避免单路故障波及整个供电系统。

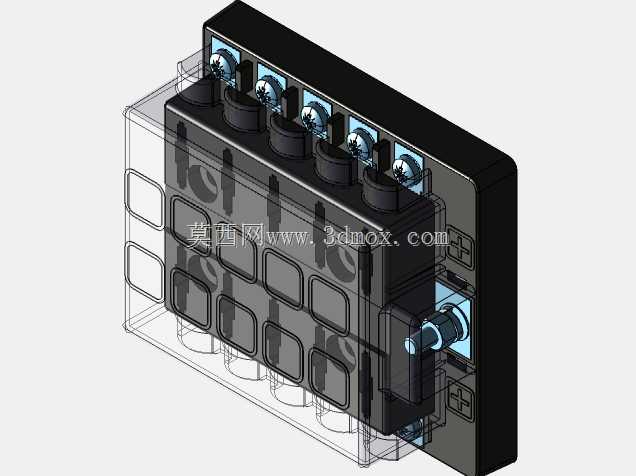

　　从结构设计逻辑来看，这款端子座采用模块化集成思路，将十个独立的保险丝安装位整合在单一基座上，减少了分散安装保险丝座占用的柜内空间，同时统一了进线与出线的排布路径，方便柜内布线整理。基座主体选用聚碳酸酯材质，兼顾绝缘性能与结构强度，表层覆盖透明聚碳酸酯防尘罩，既可以直观观察内部保险丝的通断状态，又能阻挡车间环境中的粉尘、切削液飞溅进入接线部位，降低接触不良的风险，防尘罩支持选配，用户可根据使用环境的洁净程度选择带盖或无盖配置。

　　接线部位采用M4X7mm螺丝端子搭配#10-32规格的锁紧结构，端子材质为镀锡铜，在保证导电性能的同时提升抗氧化能力，接线时配合六角螺母与亚麻垫圈、锁紧垫圈，能够在设备存在振动的工况下避免接线松动，保证长期通电的接触可靠性。安装固定方面，基座预留四个直径5.5mm的安装孔，适配M5规格的安装螺丝，孔位布局充分考虑了柜内安装的常见间距，既可以直接固定在电控箱的安装板上，也能适配标准DIN导轨的转接安装件，安装边界预留了足够的接线操作空间，不会出现相邻端子接线时工具互相干涉的问题。

　　在电路保护功能的实现上，每个工位独立适配ATY-N系列（即ATC或ATO规格）插片式保险丝，用户可根据每个分路的实际负载电流选配对应安培数的保险丝，实现分路过流保护，当某一分路出现过载或短路故障时，对应位置的保险丝熔断，不会影响其他回路的正常供电，大幅降低故障排查的时间成本。整体结构做了轻量化设计，在保证绝缘强度与结构刚性的前提下，尽可能缩减了基座的壁厚与多余结构，整体重量轻便，不会给安装板带来额外的负重压力。

　　从实际工程选型的角度来看，这类集成式保险丝座相比分散式单路保险丝座，在多回路配电场景下的布线效率更高，整体排布更整齐，后期维护时可以一次性检查所有回路的保险丝状态，不需要逐个排查分散的端子。设计时充分考虑了现场使用的细节：端子螺丝的头部做了防滑处理，方便用普通十字螺丝刀操作，不需要专用工具；透明罩的卡扣结构做了圆角处理，拆装时不会划伤操作人员的手部；基座底部设计有走线避让槽，出线时导线可以顺着槽位排布，避免导线被基座棱角割破绝缘层。

　　在尺寸边界上，整体长宽高比例适配常规电控箱的安装空间，十个工位沿长度方向等距排布，相邻端子的中心间距留足了导线弯曲半径，即使使用10AWG规格的导线，也能顺利完成接线不会出现线间挤压的问题。基座的侧壁做了加强筋结构，在拧紧安装螺丝时不会出现基座开裂的情况，同时加强筋也提升了基座整体的抗形变能力，在环境温度出现一定范围波动时，不会因为材质热胀冷缩导致端子错位或接触压力变化。

　　针对不同的使用场景，这款保险丝座的结构也做了适配性设计：在车载配电场景下，镀锡铜端子能够抵御一定程度的潮湿与盐雾侵蚀，聚碳酸酯材质的耐温范围能够覆盖车载环境的温度波动；在工业控制柜场景下，防尘罩能够阻挡车间内的金属粉尘进入接线部位，避免粉尘堆积导致的绝缘下降问题；在小型设备内置配电场景下，紧凑的尺寸能够塞进设备内部的狭小安装空间，不需要预留过大的安装位置。
