多级伸缩式长行程液压油缸结构

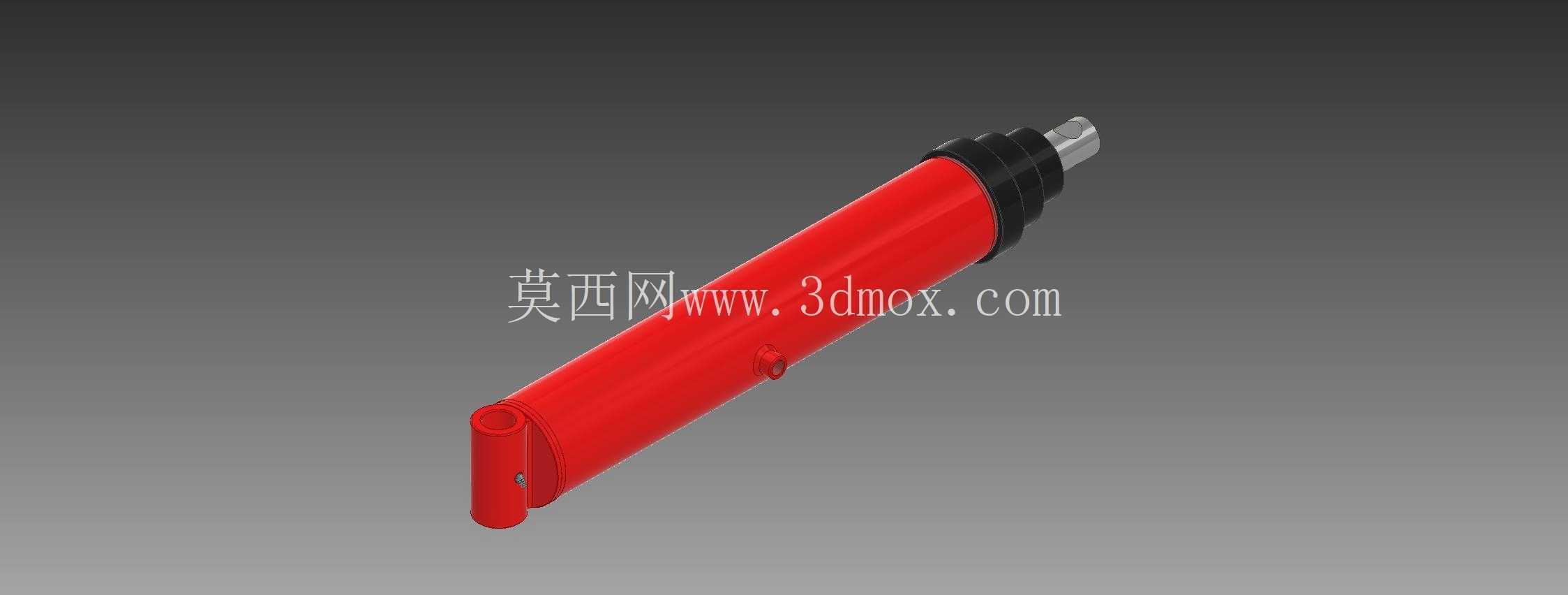

　　从结构设计逻辑来看，这款油缸的各级缸筒、活塞杆采用逐级嵌套的装配方式，最外层缸筒为承压主体，采用高强度无缝钢管加工而成，外壁做防锈耐磨处理，尾部设置铰接式安装耳轴，可直接与设备基座通过销轴连接，能够承受一定范围内的径向偏载，适配设备作业过程中的小幅角度摆动需求。进回油接口设置在缸筒尾部侧方，油路通道在缸体内部连通各级腔室，工作时压力油首先进入最外层无杆腔，推动直径最大的第一级活塞杆伸出，当第一级行程走到终点后，油路自动导通下一级无杆腔，推动直径更小的第二级活塞杆伸出，最后一级活塞杆直径最细、伸出速度最快，整个伸出过程可实现平稳的推力传递，回缩时则依靠负载重力或者油压驱动逐级收回，完全缩回后所有活塞杆嵌套在缸筒内部，整体结构紧凑。在重型自卸车辆、大型工程起重设备、高空作业平台以及长行程空间受限的液压驱动场景中，常规单级液压缸往往面临行程需求与安装空间的核心矛盾——若要满足大行程推伸要求，单级缸的缸筒长度会随行程线性增加，不仅占用设备大量布置空间，还会提升缸体自身重量、增加活塞杆挠度变形风险，此时多级伸缩液压缸就成为这类工况的首选执行元件。本次呈现的这款伸缩液压缸，采用三级套叠式结构设计，完全伸出后可实现73.88英寸的长行程输出，缩回状态下整体长度仅为单级同行程油缸的三分之一左右，能够完美适配安装空间局促但推伸行程要求高的设备布局。

　　从安装边界尺寸来看，这款油缸外径为5英寸，在选型适配时需要注意预留足够的径向安装空间，缸体尾部铰接孔的中心高度、销轴直径需要与设备安装支座的尺寸匹配，完全伸出后的总长度需要结合设备的最大作业行程预留安全余量，避免出现活塞硬顶到端盖的过载情况。在实际工程应用中，这类多级伸缩油缸最常见的场景是自卸卡车的货厢举升系统，相比单级油缸，它可以在货厢底部有限的安装空间内实现足够的举升行程，将货厢顶起到足够的倾卸角度，保证散装物料能够完全滑落；在高空作业平台的臂架伸缩驱动中，这类油缸可以内置在臂架内部，随臂架同步伸缩，不占用外部空间，同时提供稳定的推伸动力；在一些大型环卫压缩设备、特种救援车辆的支撑支腿结构中，也能看到这类伸缩油缸的应用，它可以在缩回时保持极小的体积，伸出后提供足够长的支撑距离，保证设备作业时的稳定性。

　　设计这类油缸时，核心需要解决各级密封的可靠性问题，因为每一级活塞杆都存在相对滑动的密封面，高压油作用下如果密封件选型不当，很容易出现内泄或者外泄问题，导致油缸推力不足、沉降量超标，因此各级活塞位置、导向套位置都需要搭配适配的耐磨环、密封圈、防尘圈结构，导向套部分需要预留足够的导向长度，降低活塞杆伸出后的挠曲变形量，避免出现偏磨导致密封件过早损坏。另外，油缸的各级行程限位结构也需要做强化处理，因为每一级伸出到终点时会产生一定的液压冲击，如果限位强度不足，长期冲击下可能导致级间脱开或者结构损坏，通常会在级间设置缓冲结构，在行程末端降低油液流速，减缓冲击载荷。

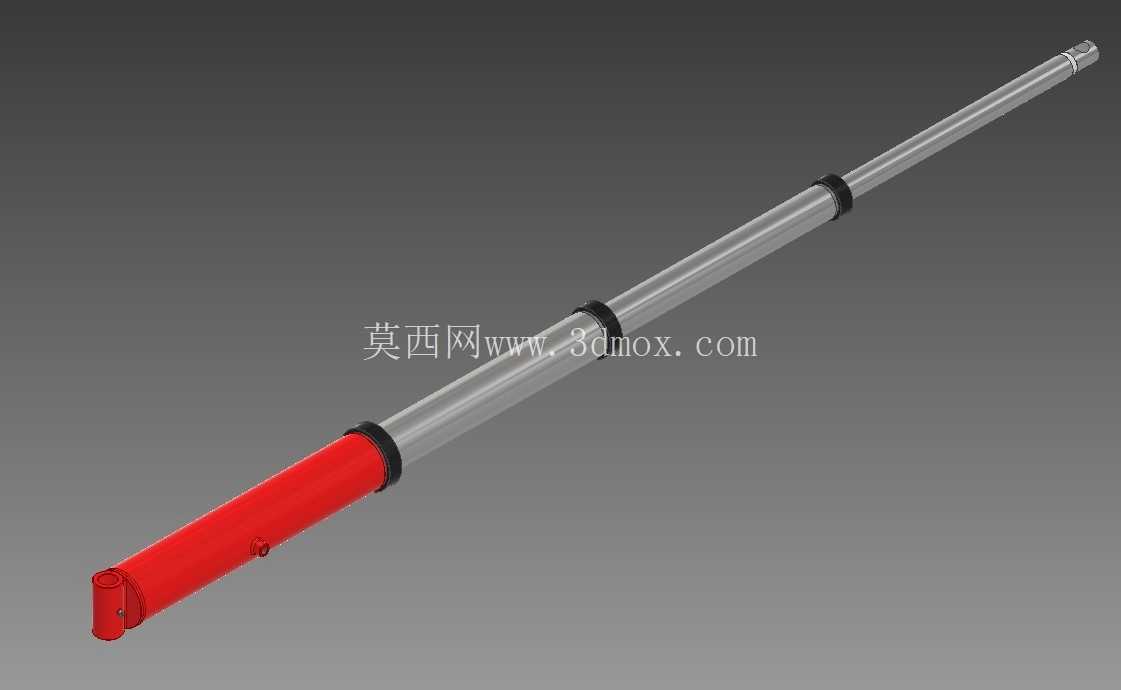

　　从建模细节来看，这款模型还原了油缸的所有外部结构特征，包括缸筒外壁的油口、尾部铰接耳、各级活塞杆之间的限位挡圈、杆头的连接螺纹与铰接孔，能够直接用于设备的整体布局装配、运动干涉检查，在做设备方案设计时，可以直接调用该模型验证安装空间是否匹配、行程是否满足作业要求，减少重复建模的工作量。需要注意的是，这类长行程伸缩油缸在水平安装使用时，需要考虑活塞杆自身重量带来的下垂量，必要时需要在臂架或者活塞杆位置增加辅助支撑结构，避免活塞杆长期处于挠曲状态导致密封件偏磨、缸筒内壁拉伤；垂直安装使用时则需要考虑管路防爆阀的配置，避免油管破裂时活塞杆快速回缩引发安全事故。在日常维护层面，这类油缸需要定期检查外露活塞杆表面的清洁度，避免泥沙、灰尘附着在杆体表面被带入密封结构，划伤密封件或者杆体镀层，同时需要定期检测液压油的清洁度，避免油液中的杂质颗粒进入缸体内部，磨损密封面或者卡滞阀芯，影响油缸的正常动作。
