粉煤灰砖厂托盘基材液压转运小车

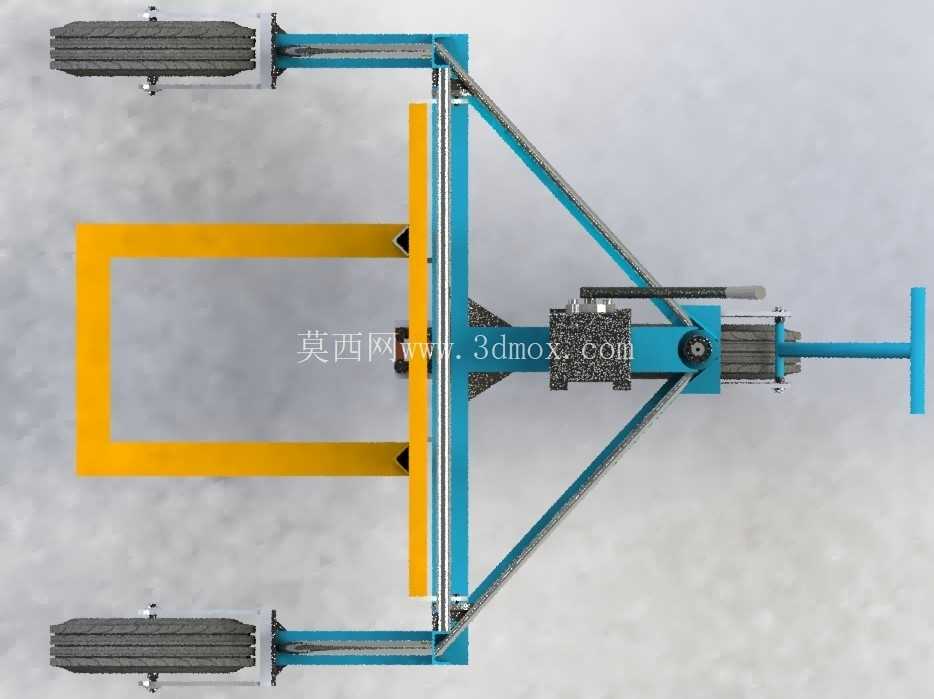

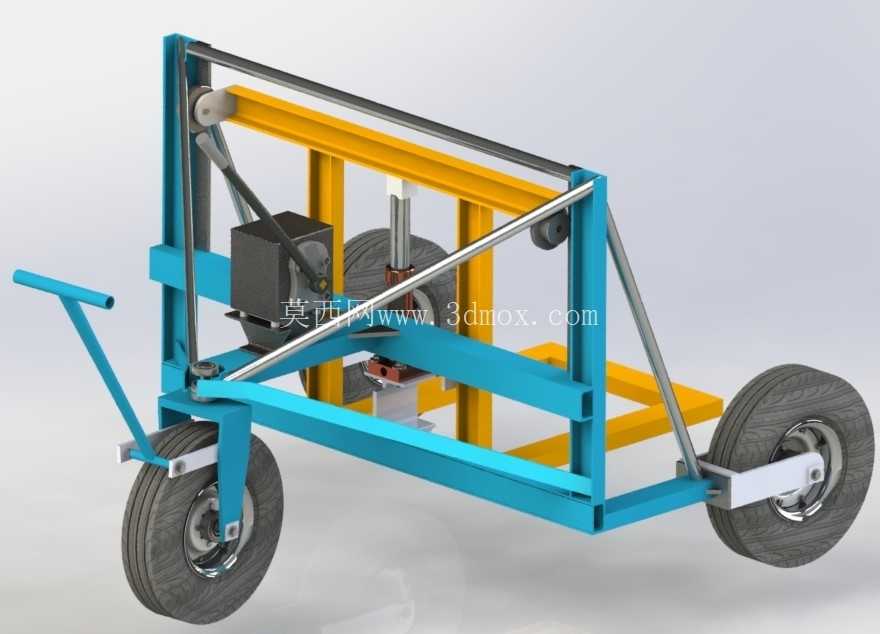

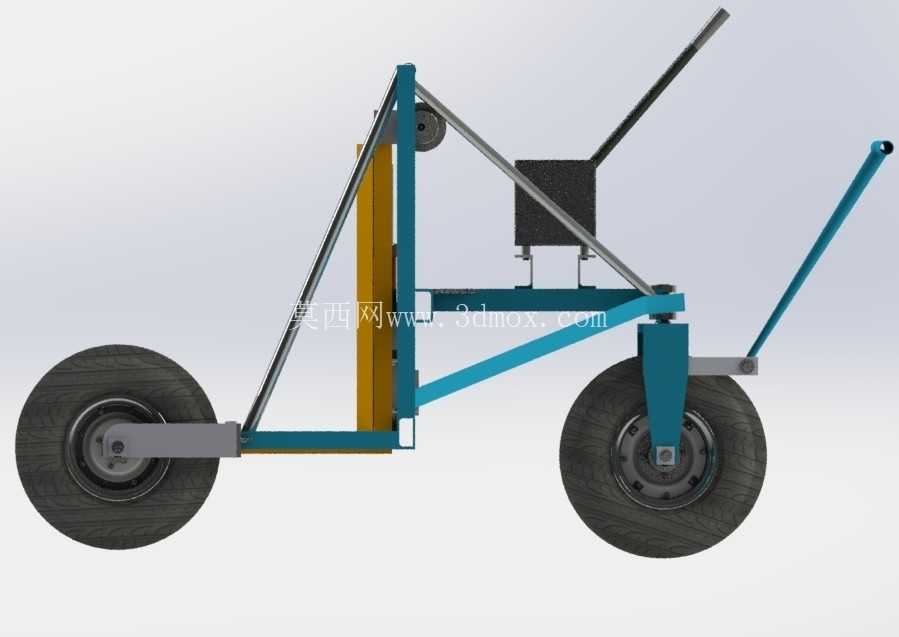

　　车架主体采用型钢焊接成型，主承重梁为矩形管焊接框架，蓝色涂装的车架部分承担行走轮系安装、转向机构固定的功能，黄色涂装的升降架为剪叉+液压直推组合结构，液压泵站集成安装在车架中部的防护壳体内，避免厂区内粉煤灰、砖渣飞溅进入液压元件造成卡滞故障。液压系统采用手动泵+电动辅助泵双驱动模式，日常轻载升降可通过手动操纵杆完成，重载转运时可启动电动泵实现快速起升，起升行程适配常规粉煤灰砖托盘的堆垛高度，可直接将托盘从地面抬升至码垛机进料位高度，减少二次搬运动作。这款液压物料小车主要面向粉煤灰砖生产厂区的短距离物料转运场景，针对蒸养前后砖坯托盘的转运需求设计，适配厂区内硬化路面的通行条件，解决传统人工手推搬运车负载不足、升降对位困难的痛点。从结构布局来看，整车采用三轮行走架构，前部单轮为转向轮，搭配外露的转向操纵杆，后部双轮为承重驱动轮，轮距经过适配常规砖厂托盘宽度设计，可直接驶入托盘下方的预留叉取空间，无需额外调整对位角度，减少厂区内狭窄通道的转向操作难度。

　　设计过程中重点考虑了厂区内的使用边界，整车宽度控制在1.2米以内，可顺利通过砖厂养护窑的常规通道门，最小转弯半径小于2米，适配窑间狭窄通道的转向需求；升降架的叉臂间距可根据常用托盘尺寸调整，叉臂表面做了防滑耐磨处理，避免托盘转运过程中出现滑移掉落。行走轮采用实心橡胶轮胎，胎面花纹针对厂区内多粉尘、少量碎砖渣的路面做了加深设计，轮轴部位加装了防尘密封圈，减少粉尘进入轴承造成的磨损，日常维护仅需定期加注润滑脂即可，无需复杂的保养操作。转向机构采用杠杆式直连设计，操纵杆高度适配成年人站立操作的舒适高度，转向阻尼经过调校，空载转向力度不超过15牛，重载时不会出现转向跑偏的问题。

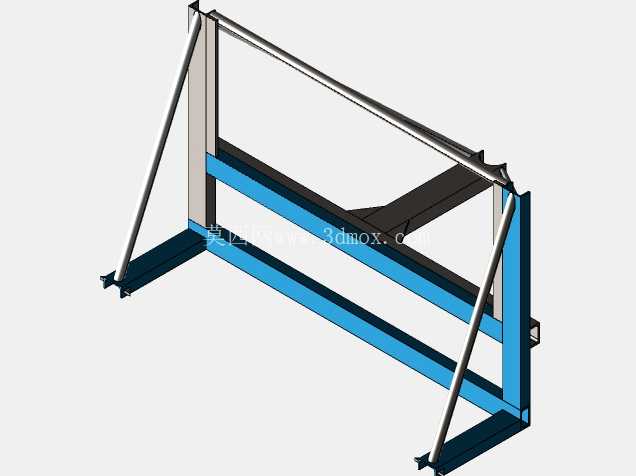

　　液压油缸的安装位置做了下沉式处理，降低整车的重心高度，满载转运时的侧倾稳定角大于15度，即使在厂区内略有坡度的路面行驶也不会出现侧翻风险。车架后部加装了斜向加强支撑杆，连接升降架顶部与车架尾部，抵消升降重载时产生的前倾力矩，避免长期使用后车架出现焊接变形。液压油箱的容积经过计算，满足全行程升降10次以上的油量需求，油箱盖加装了透气防尘装置，避免液压油被粉尘污染，延长液压元件的使用寿命。整车的电气部分做了防水防尘处理，控制按钮安装在操纵杆附近的防水盒内，雨天室外临时作业也不会出现电路短路问题。

　　在实际使用场景中，该小车可完成从压砖机出料位接取带砖坯托盘、转运至养护窑码放、养护完成后转运至成品堆垛区的全流程作业，单车载重适配常规粉煤灰砖托盘的满载重量，相比传统手动液压搬运车，作业效率可提升40%以上，同时降低操作人员的劳动强度。设计时还考虑了易损件的通用性，行走轮、液压密封件、轴承等部件均采用行业通用标准件，厂区维修时可直接采购替换，无需定制专用配件，减少设备停机维护的时间成本。车架的焊接部位均做了去应力处理，避免长期重载使用后出现焊缝开裂的问题，表面涂装采用防锈底漆加面漆的双层工艺，适应厂区内高湿度、高粉尘的腐蚀环境，延长整车的使用寿命。
