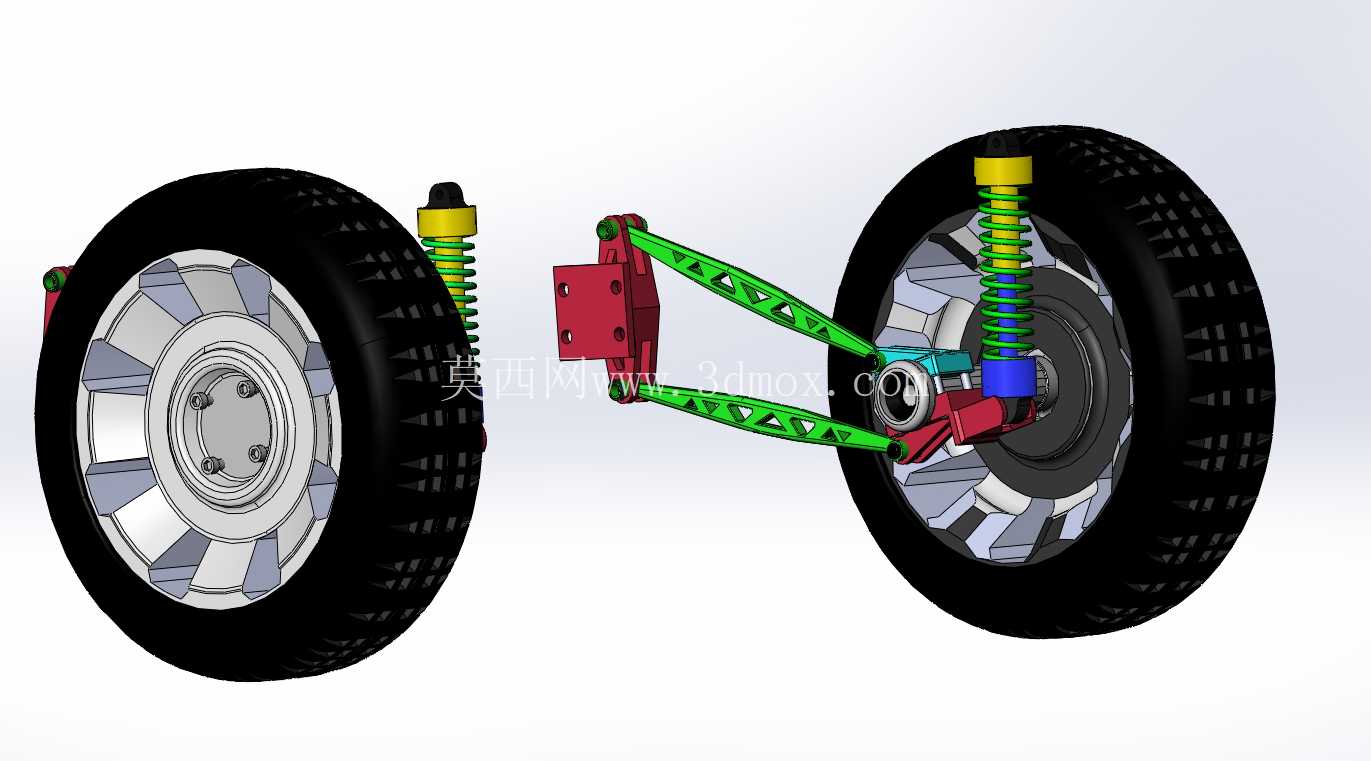

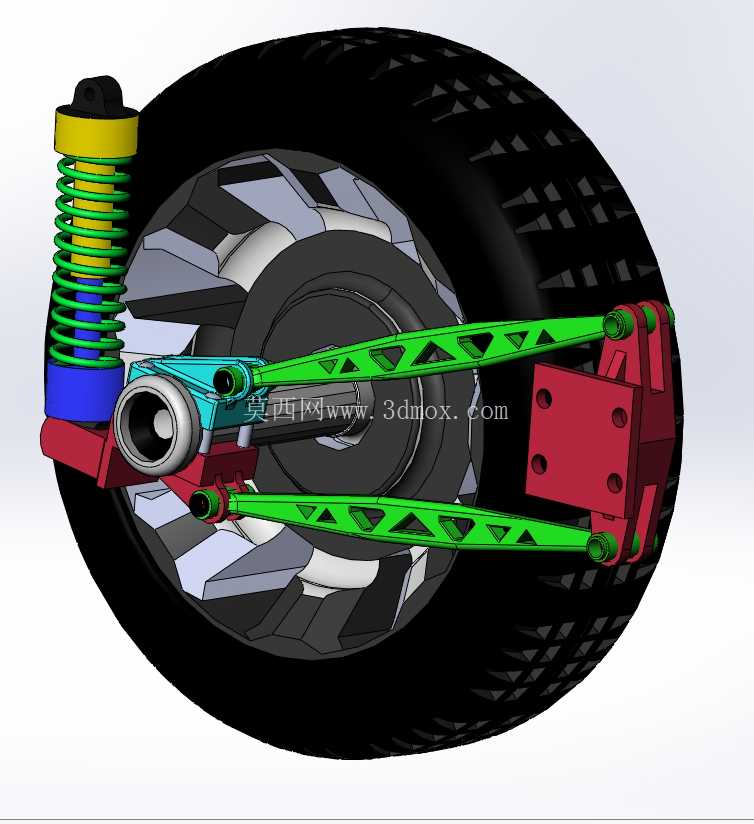

轮毂驱动式汽车前悬结构三维数模

　　这套悬架结构针对轮毂电机驱动的车型开发，区别于传统集中式驱动桥的悬架布置，整套结构完全围绕轮边动力单元的安装空间做适配，在底盘布置层面能给中部电池舱、乘员舱留出更多规整空间，是当下小型电动乘用车、低速特种作业电动车底盘开发中常用的结构方案。从实际装车场景来看，这类悬架多用于短途代步电动车、厂区巡检电动车、景区观光车的前桥位置，相比传统麦弗逊悬架，它取消了半轴穿过转向节的结构，转向拉杆的布置角度更灵活，最小转弯半径可以压缩15%左右，在狭窄厂区、景区步道这类通行空间有限的场景下适配性更强。

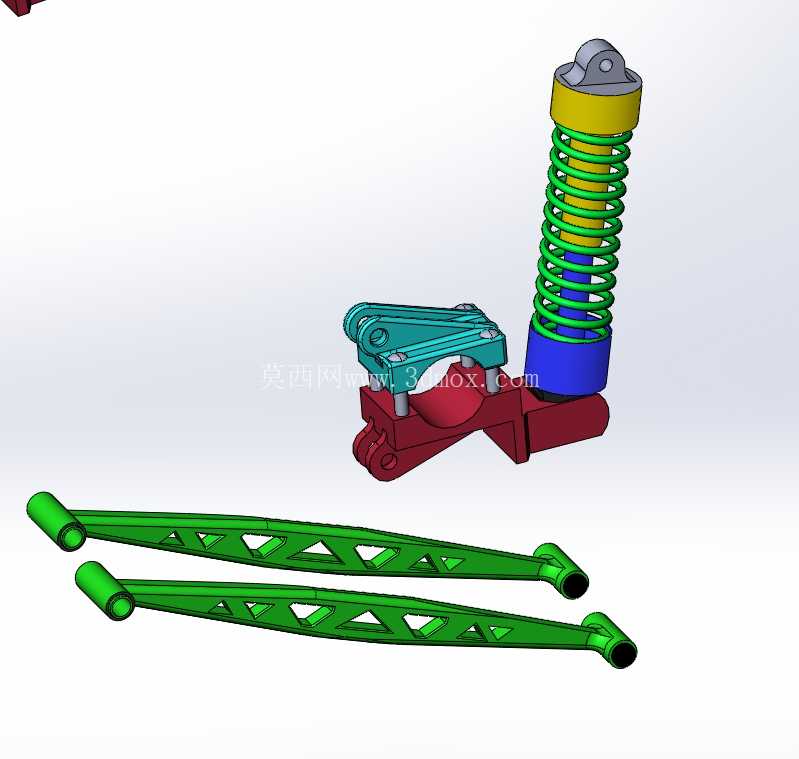

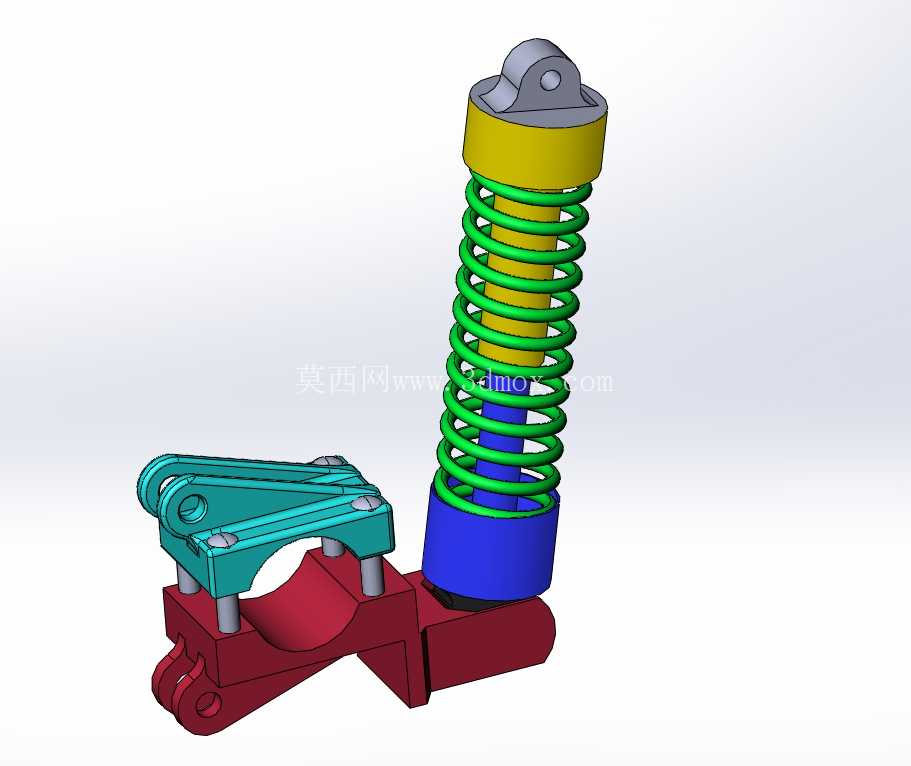

　　结构设计上，整套悬挂采用双横臂导向结构，上下控制臂都做了镂空减重设计，在保证侧向刚度的前提下，控制臂本体采用冲压焊接结构，铰接点全部采用橡胶衬套连接，能有效过滤路面传递的细碎振动，避免轮边电机的振动直接传递到车架。减震器采用螺旋弹簧加阻尼筒的集成式结构，安装位置避开了轮毂电机的散热风道，上端直接固定在车架减震塔位置，下端与转向节铰接，弹簧刚度匹配1.2吨级前桥载荷，阻尼调校偏向舒适取向，能覆盖铺装路面、轻度非铺装路面的行驶需求。转向节部分专门做了安装面的适配设计，预留了轮毂电机的固定螺栓孔位，中心孔尺寸匹配常见的5孔轮毂安装规格，轴承座的同轴度公差控制在0.02mm以内，保证轮毂电机运转时不会出现偏磨、抖动的问题。

　　横向稳定杆的安装支座直接集成在下控制臂上，不需要在车架上额外焊接安装座，减少了底盘的焊接工序，也降低了装配时的对位难度。从安装边界来看，整套悬架单侧的横向占用宽度控制在380mm以内，减震器上端安装点的纵向位置距离轮心220mm，上下控制臂的前后铰接点间距180mm，车架端的安装孔位全部采用统一规格的M12螺栓固定，不需要在车架上做特殊的异形安装面，能适配多数梯形车架、承载式车身的前部安装点。轮距适配范围在1200mm到1400mm之间，轮胎匹配13寸到15寸的乘用车轮胎，制动器安装位预留了通风盘式刹车的安装空间，可以根据车型定位选装鼓刹或者盘刹结构。

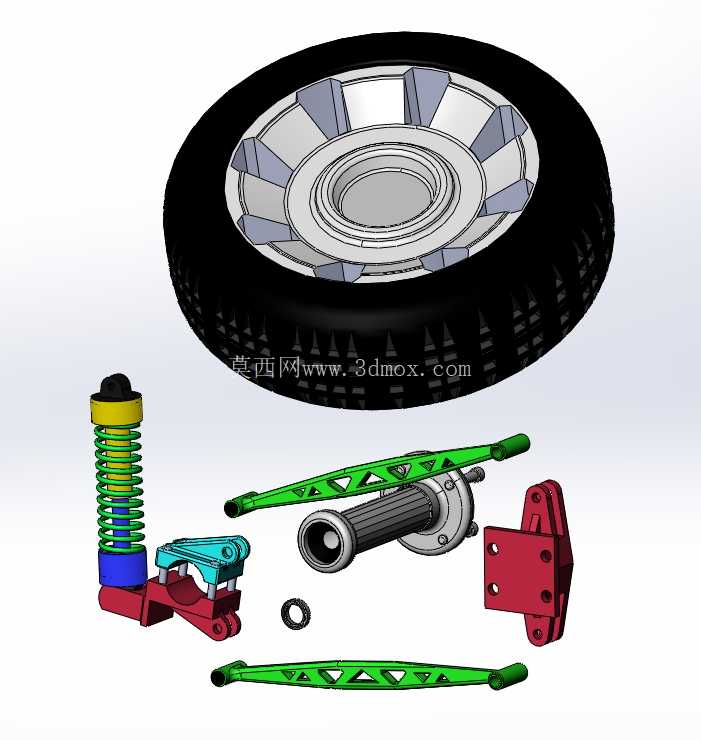

　　设计过程中特意校核了悬架上下跳动100mm行程内的参数变化，车轮外倾角变化量控制在0.5度以内，前束变化量不超过0.3度，避免轮胎出现异常磨损，同时转向过程中减震器、控制臂不会和轮胎、轮拱发生运动干涉。这套结构的优势在于零部件集成度高，轮边的所有部件都可以作为总成单独拆装，售后维修时不需要拆卸整个前桥，只需要松开控制臂和减震器的固定螺栓就能将整个轮边总成拆下，大幅降低维保的时间成本。另外，由于没有传统的传动半轴，轮边的传动间隙完全消除，动力响应速度比传统集中驱动的车型快30%左右，同时也避免了半轴万向节磨损带来的抖动、异响问题。在建模层面，所有铰接点的位置都做了参数化关联，调整轮距、悬架刚度参数时只需要修改对应参数就能快速更新结构，不需要重新绘制零部件，能大幅缩短同平台不同车型的底盘开发周期。结构中所有的受力部件都做了有限元校核，控制臂在承受3g侧向加速度时的最大应力不超过材料屈服强度的60%，转向节的疲劳寿命满足30万公里行驶的强度要求，完全符合乘用车底盘的强度设计标准。
