菠萝移栽作业农用种植机械设备结构设计

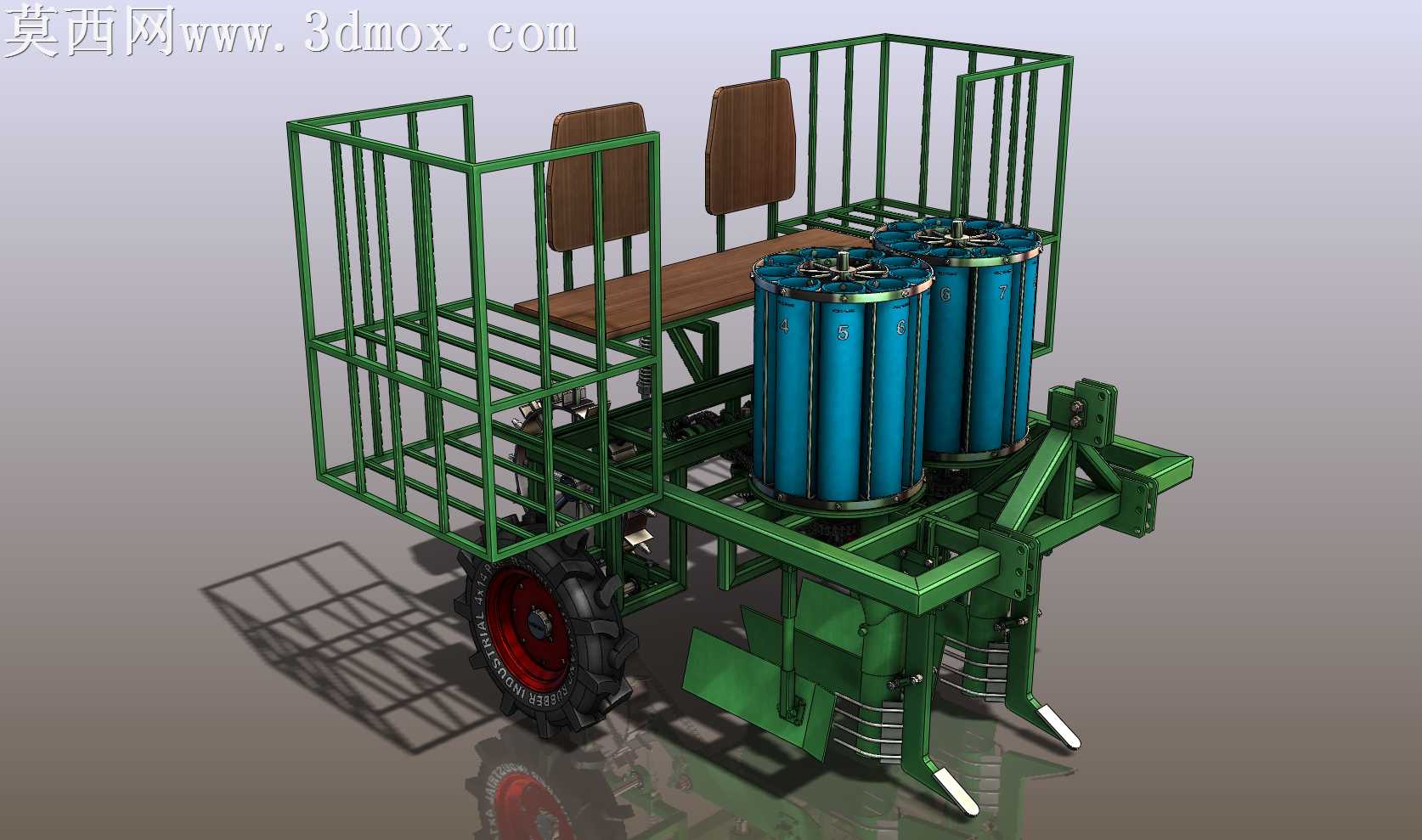

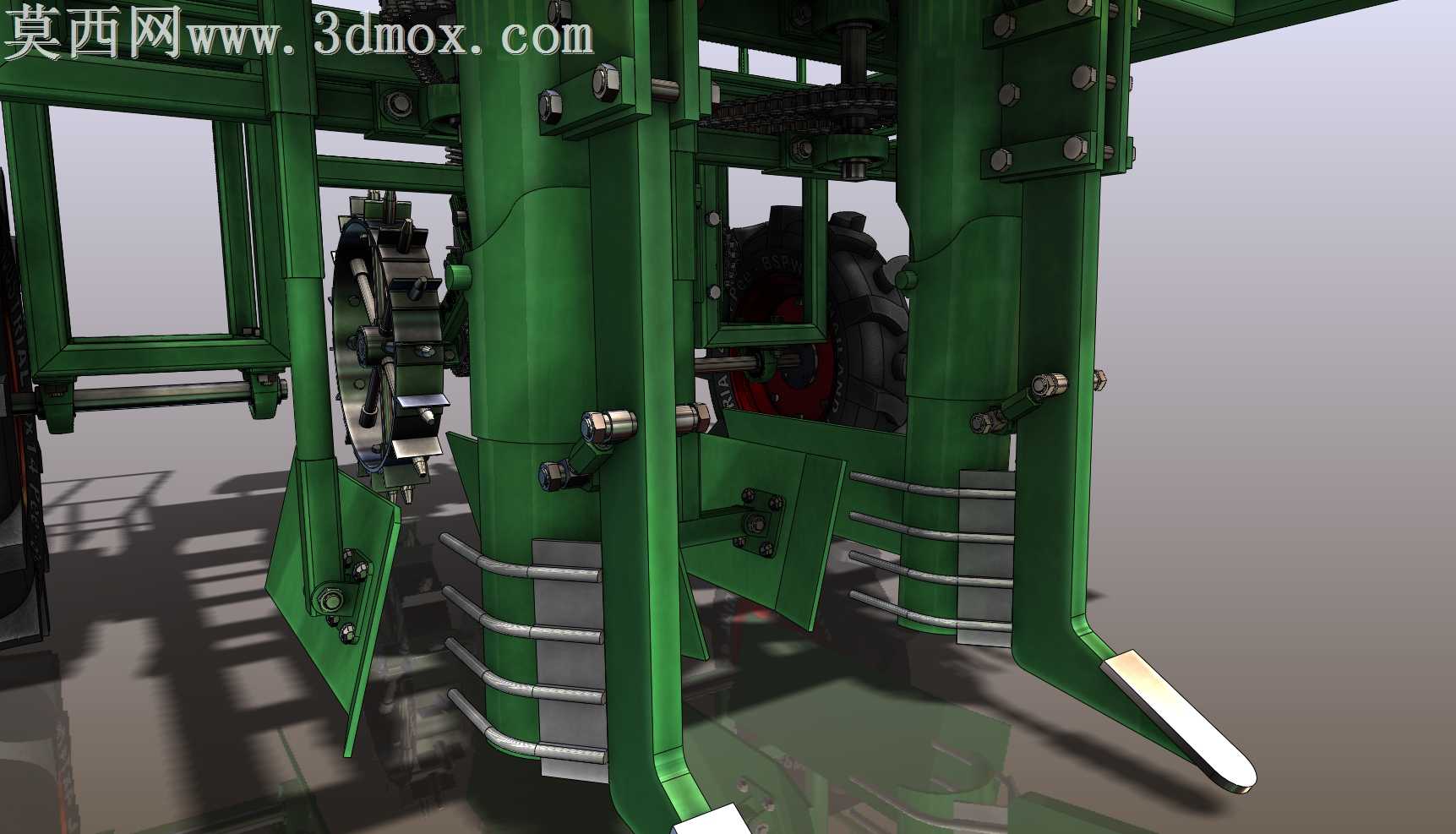

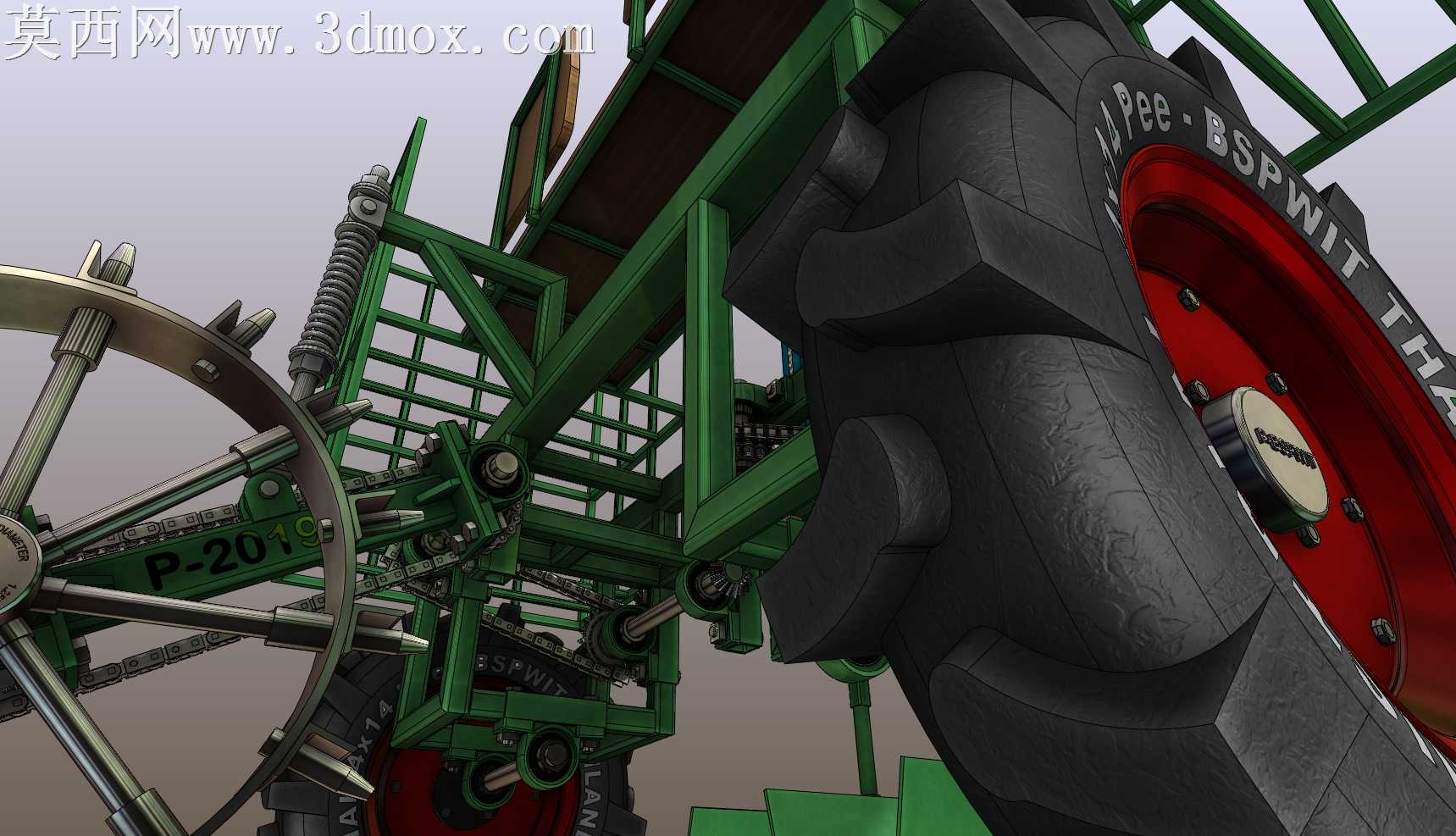

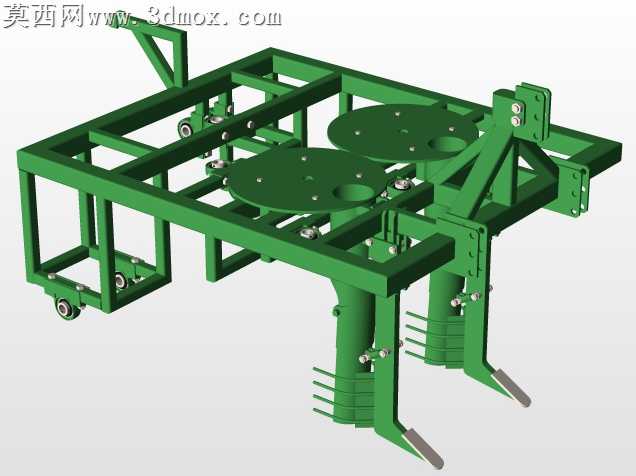

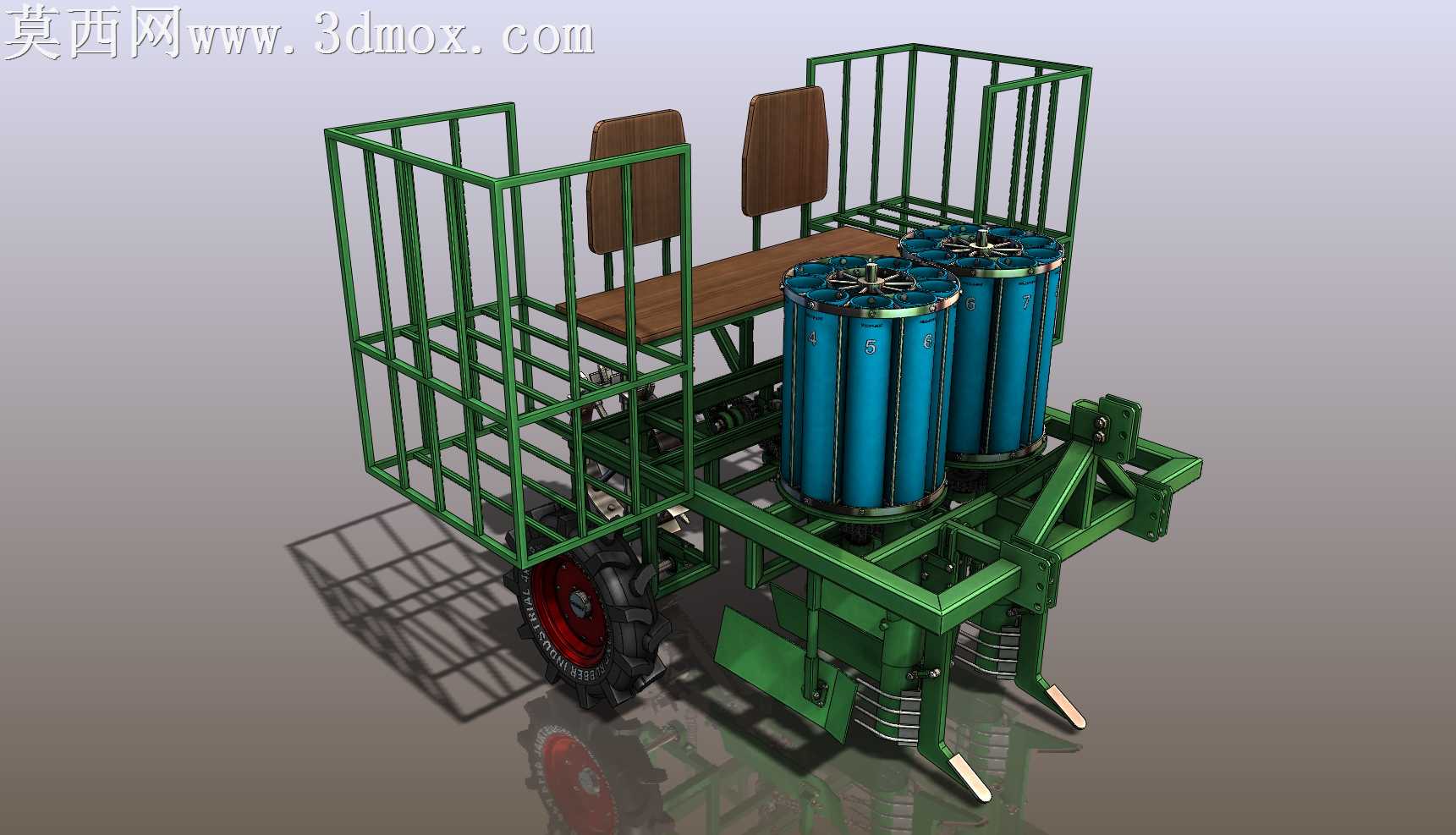

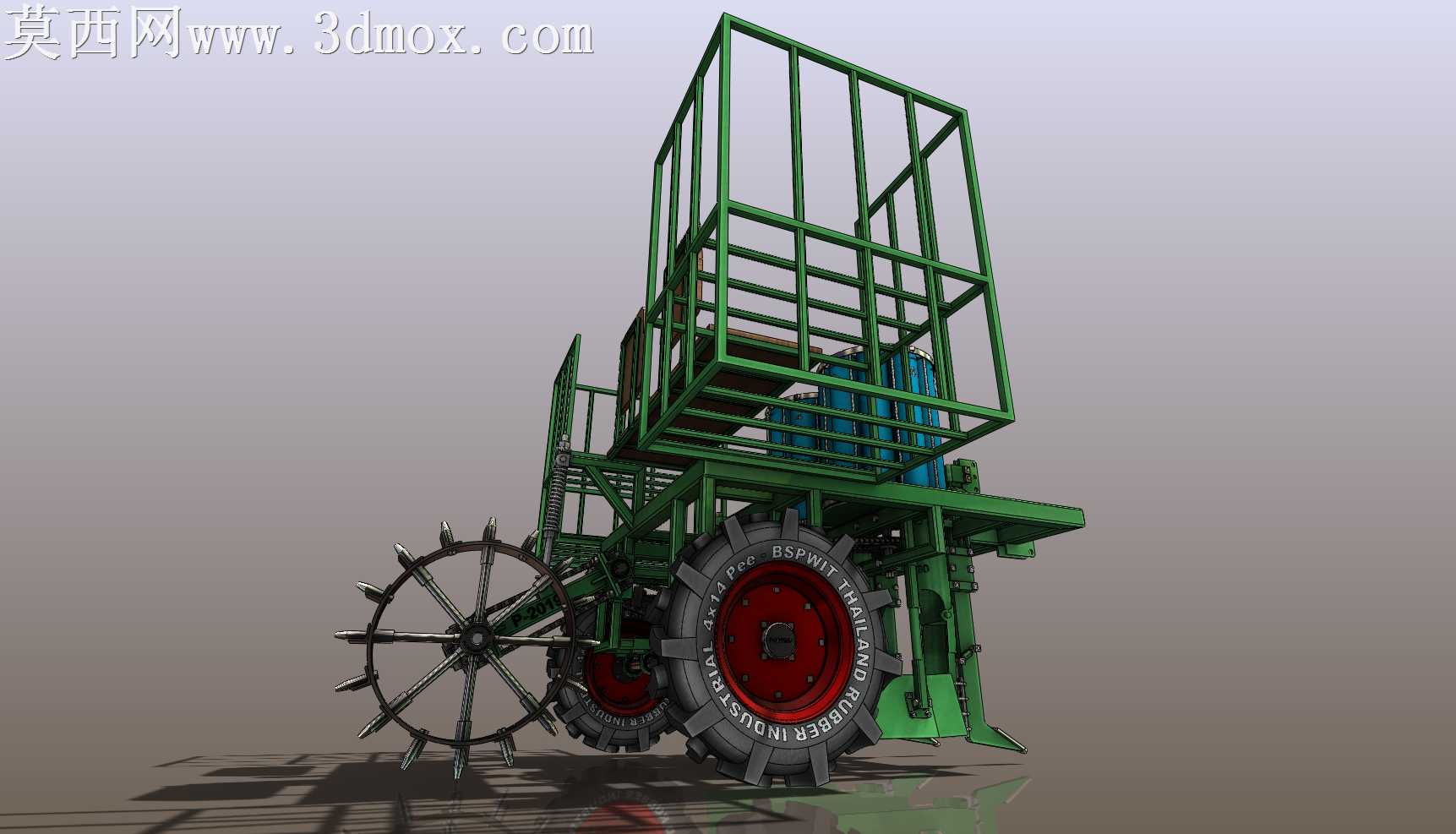

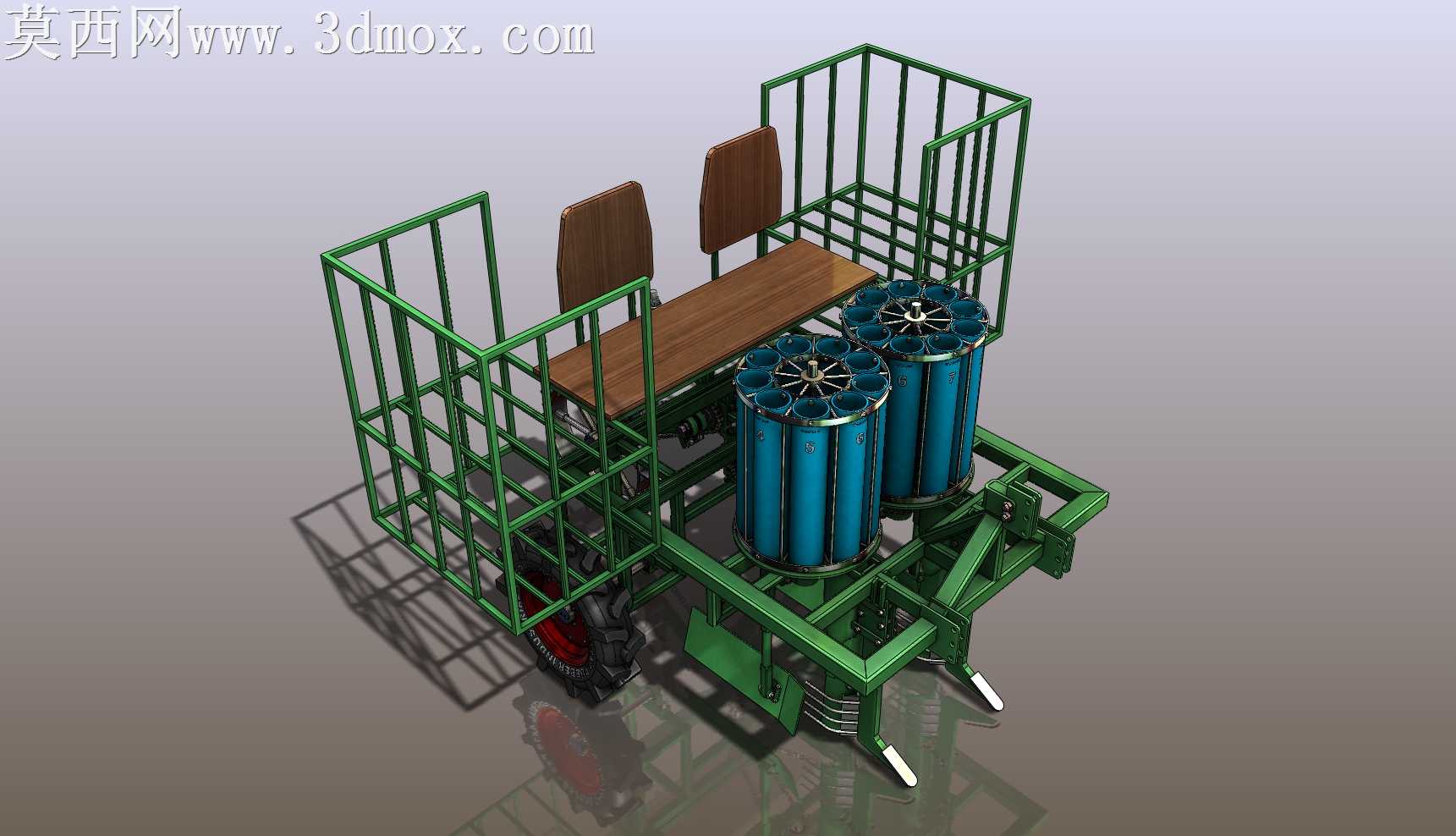

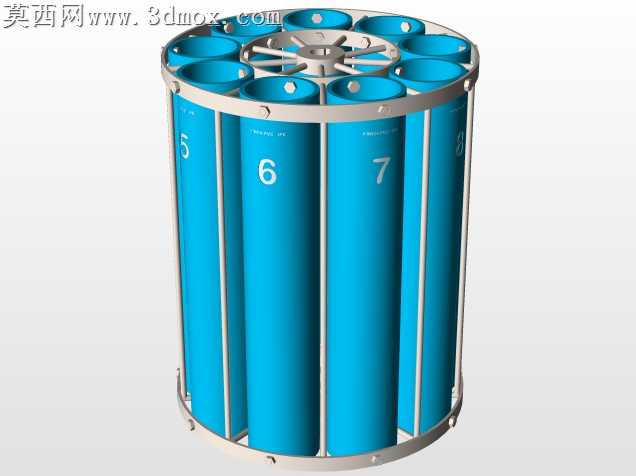

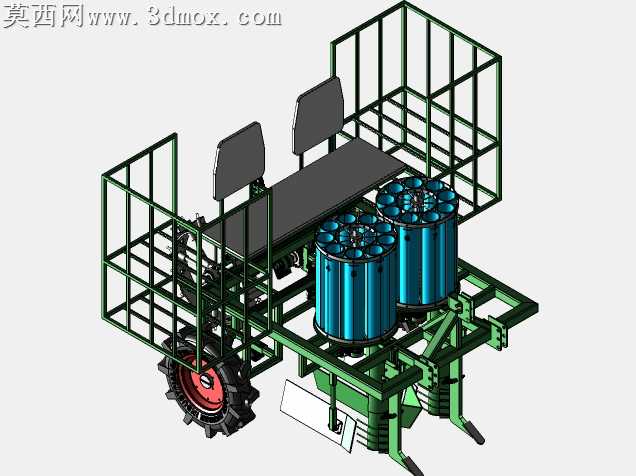

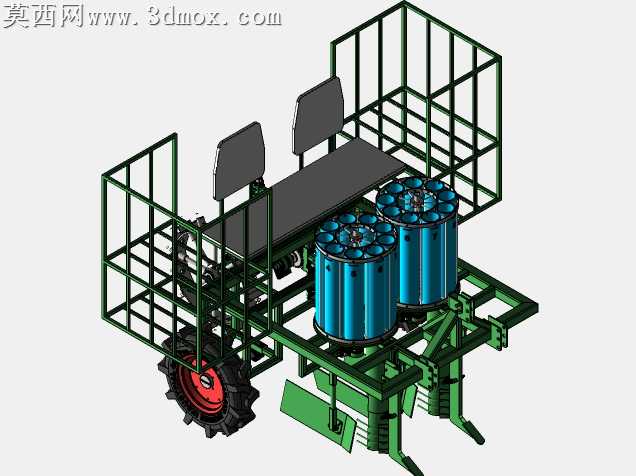

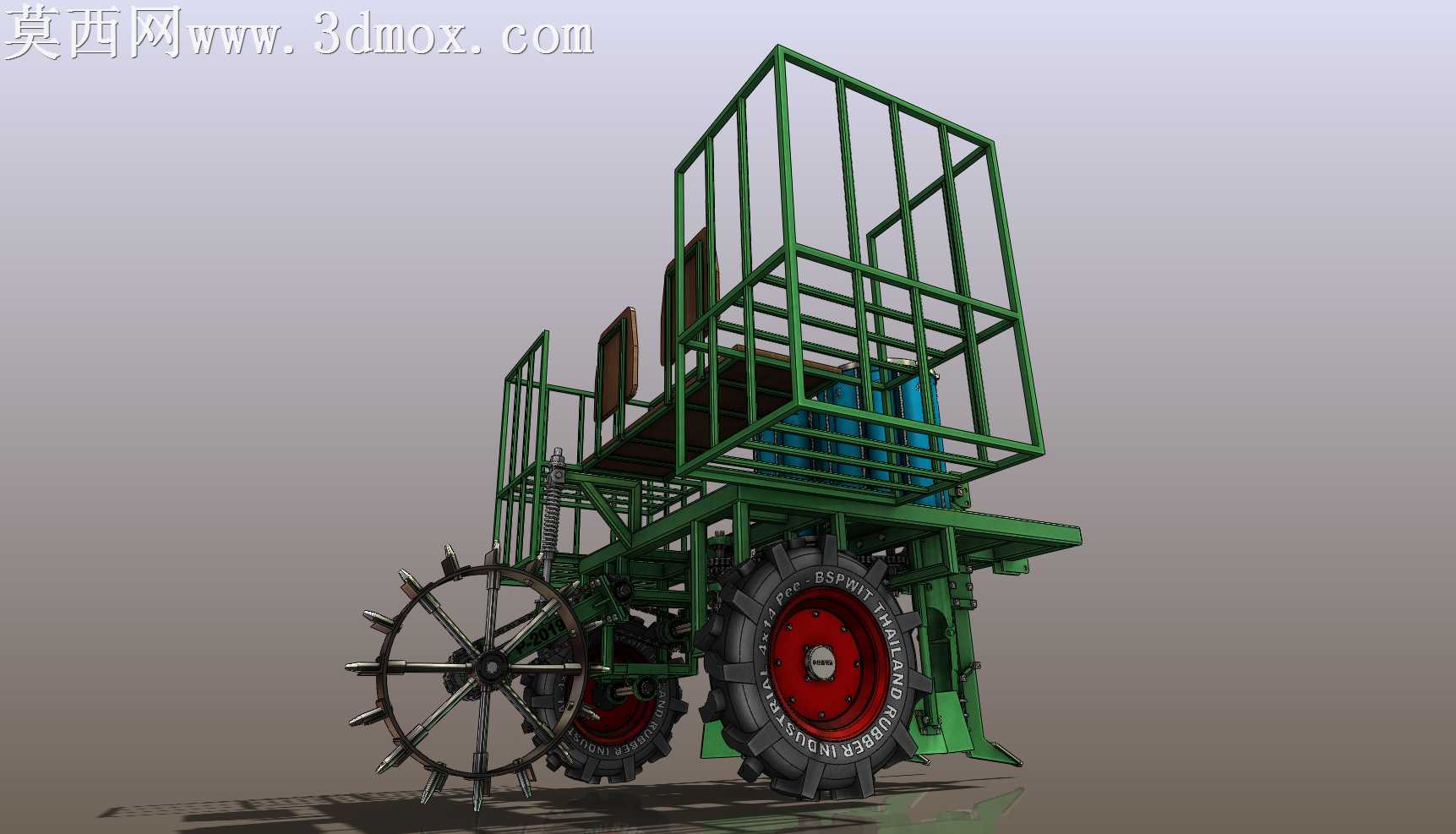

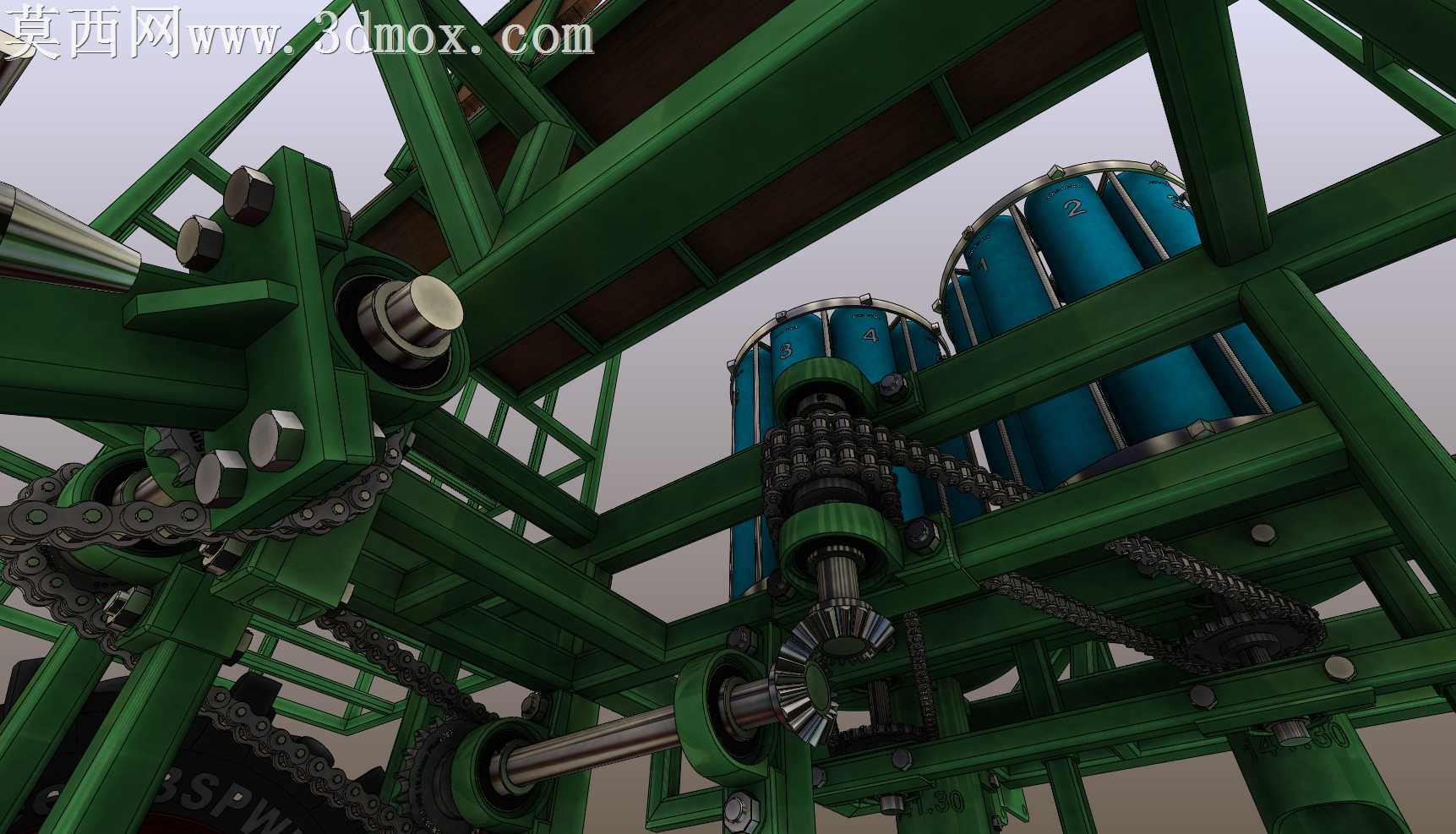

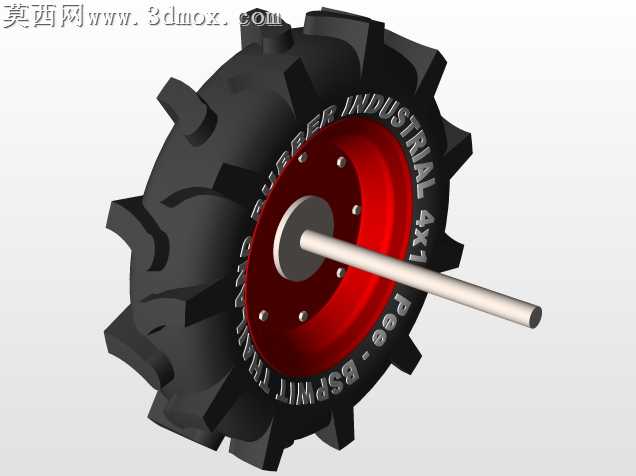

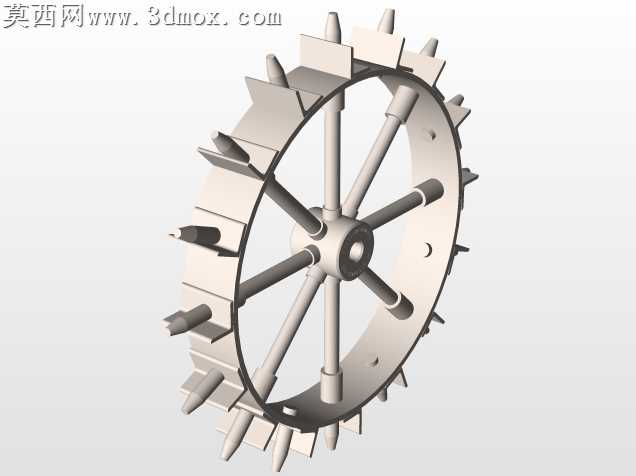

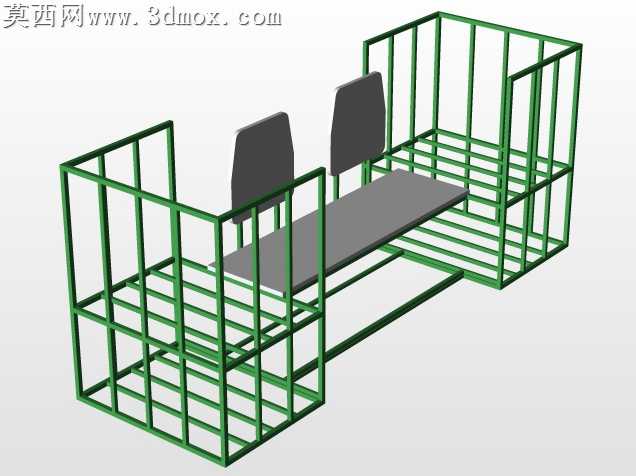

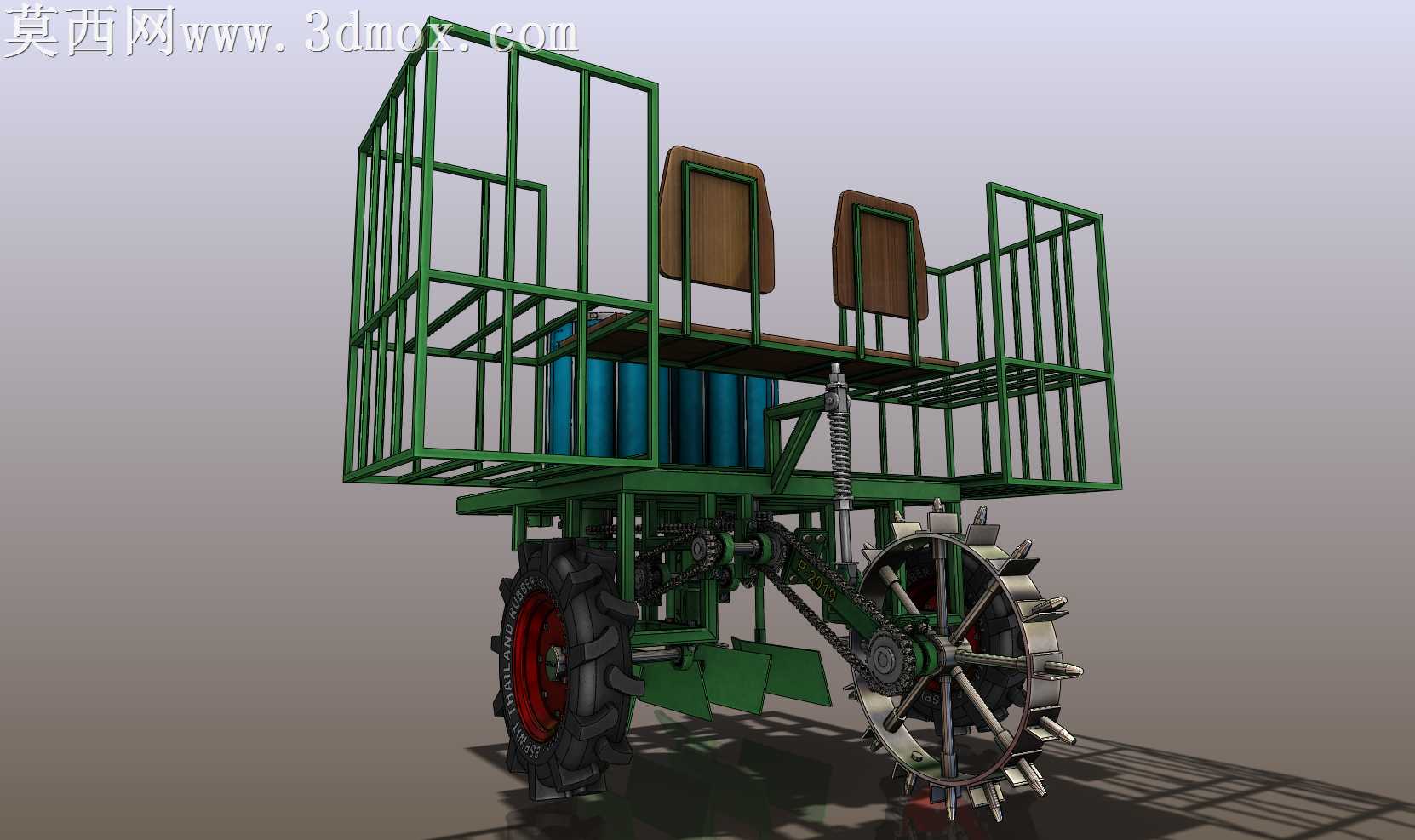

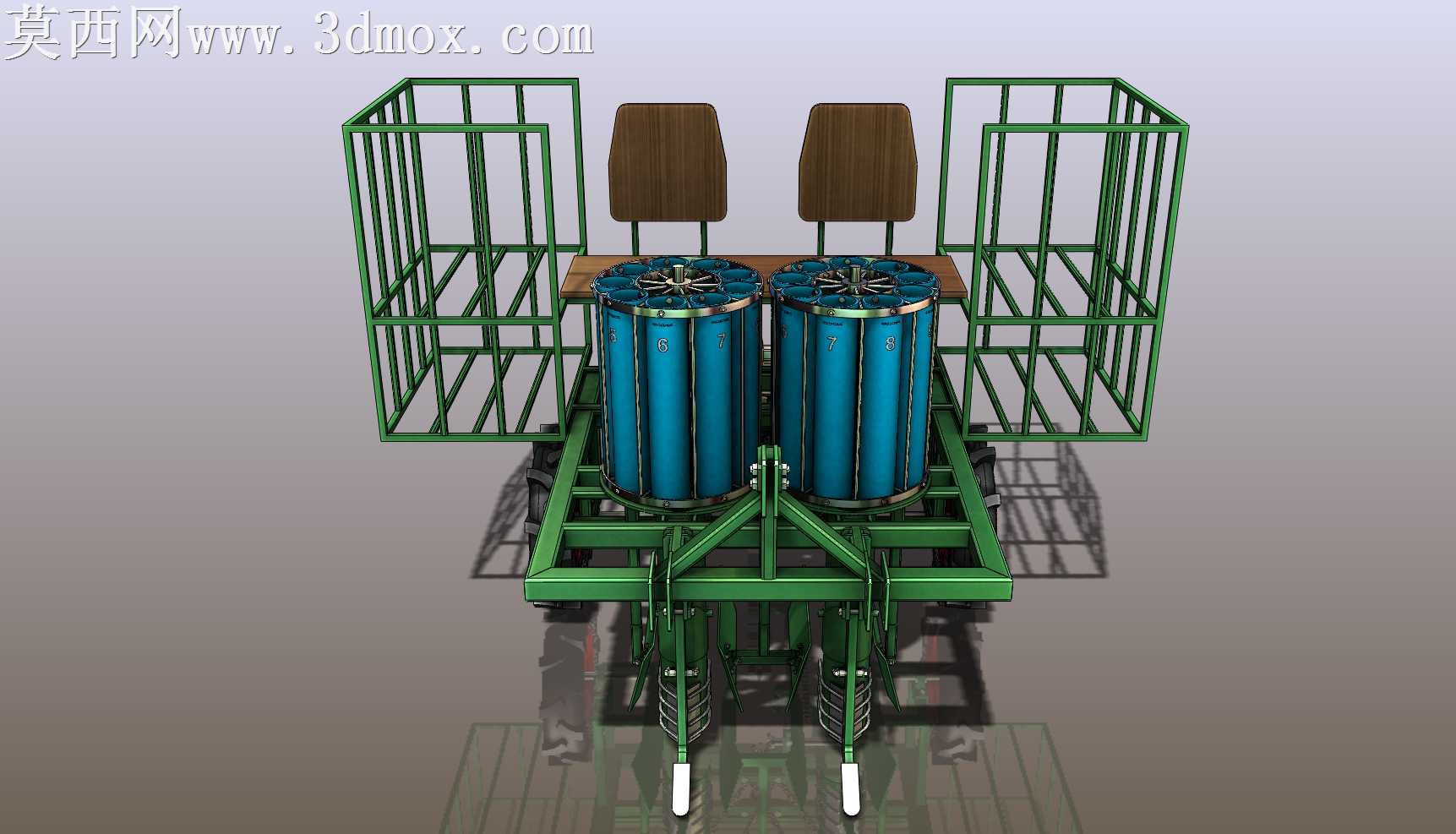

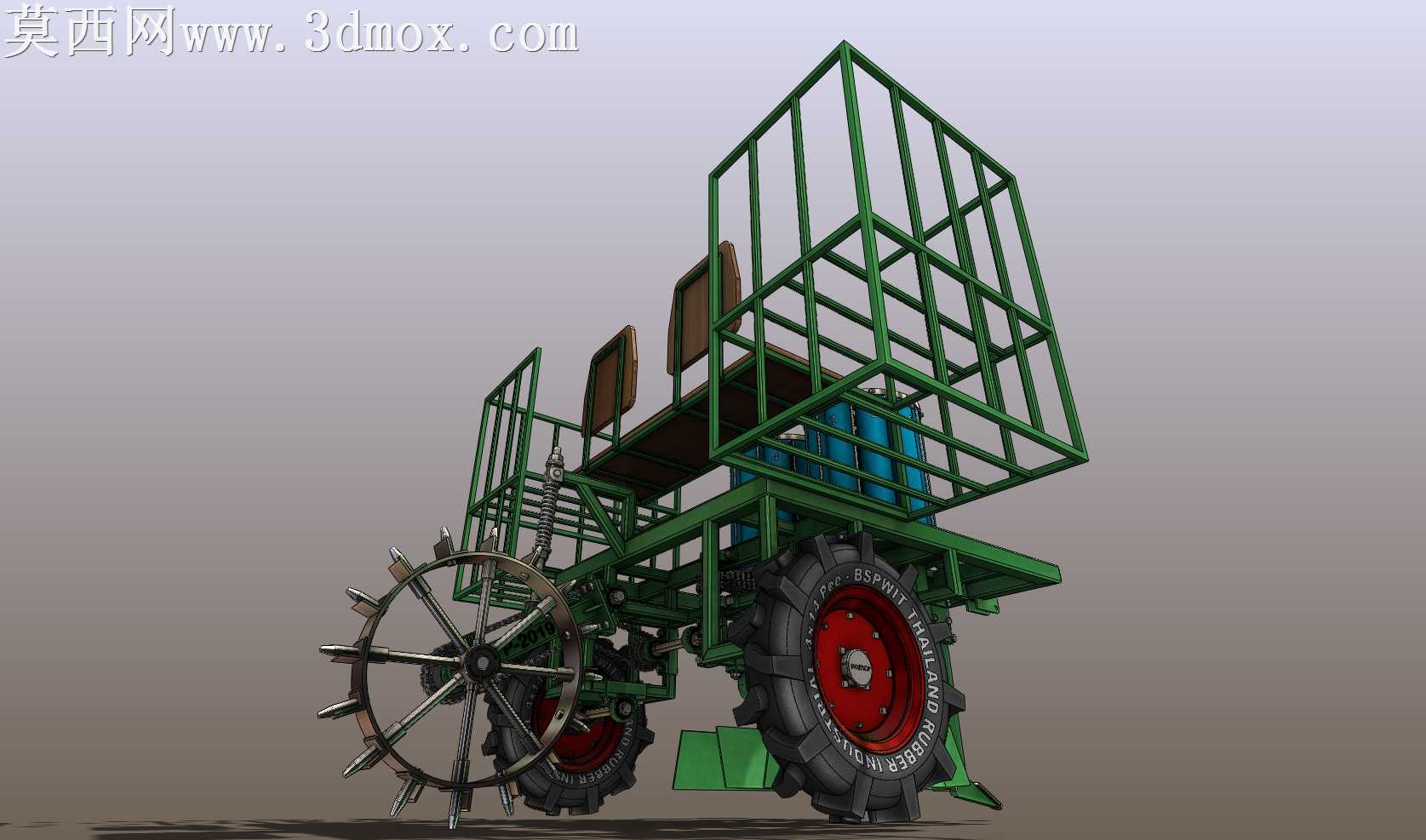

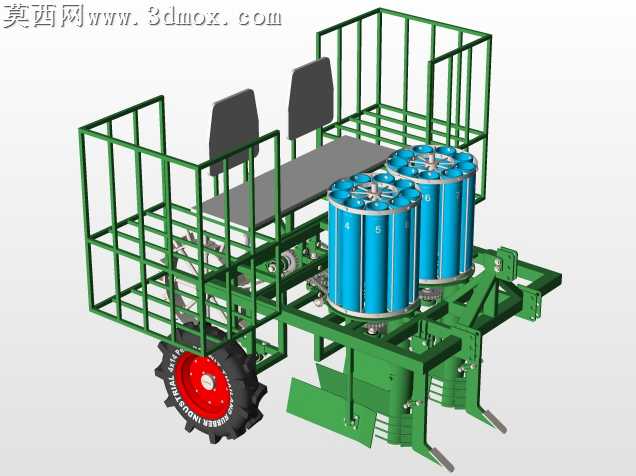

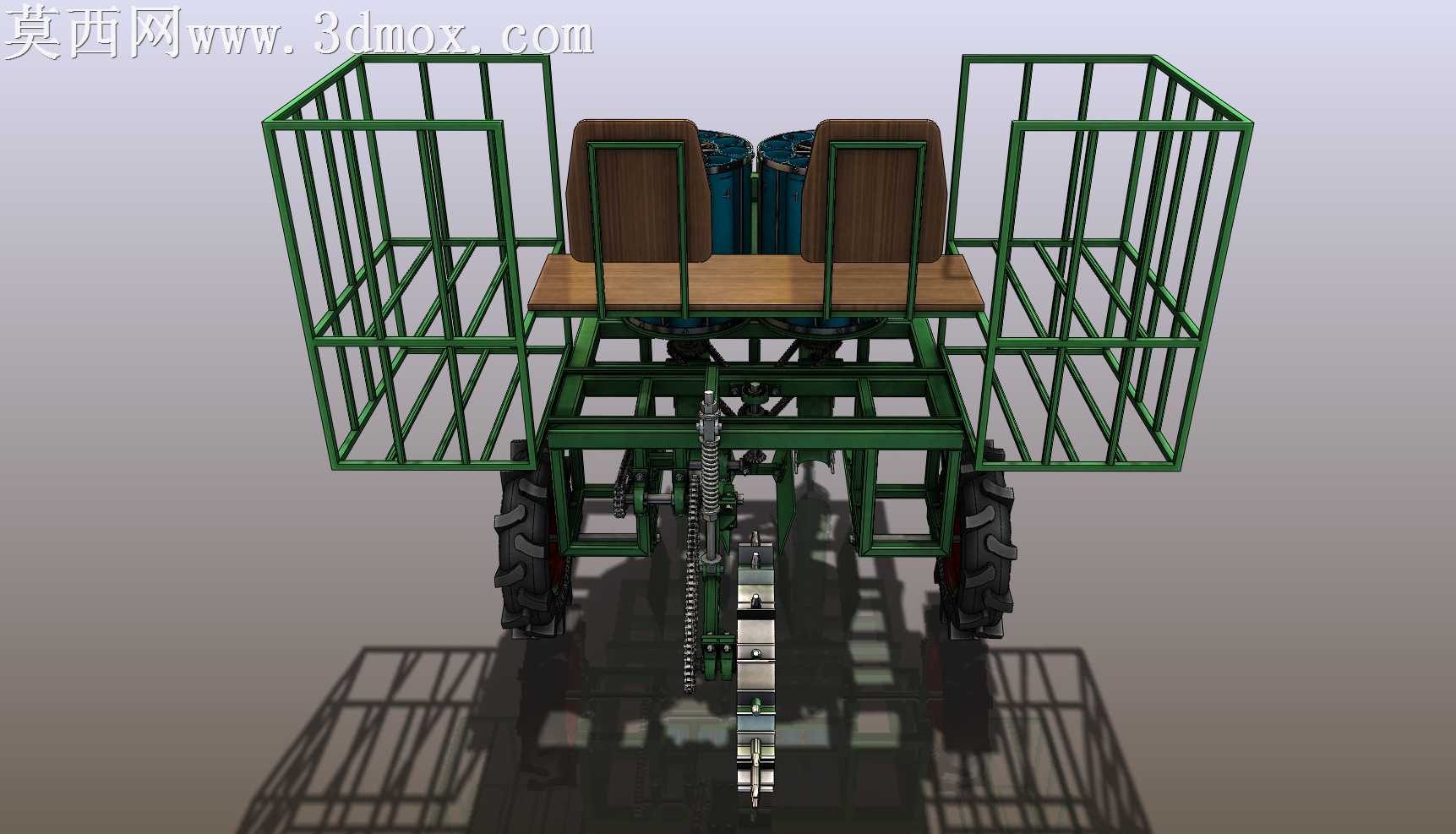

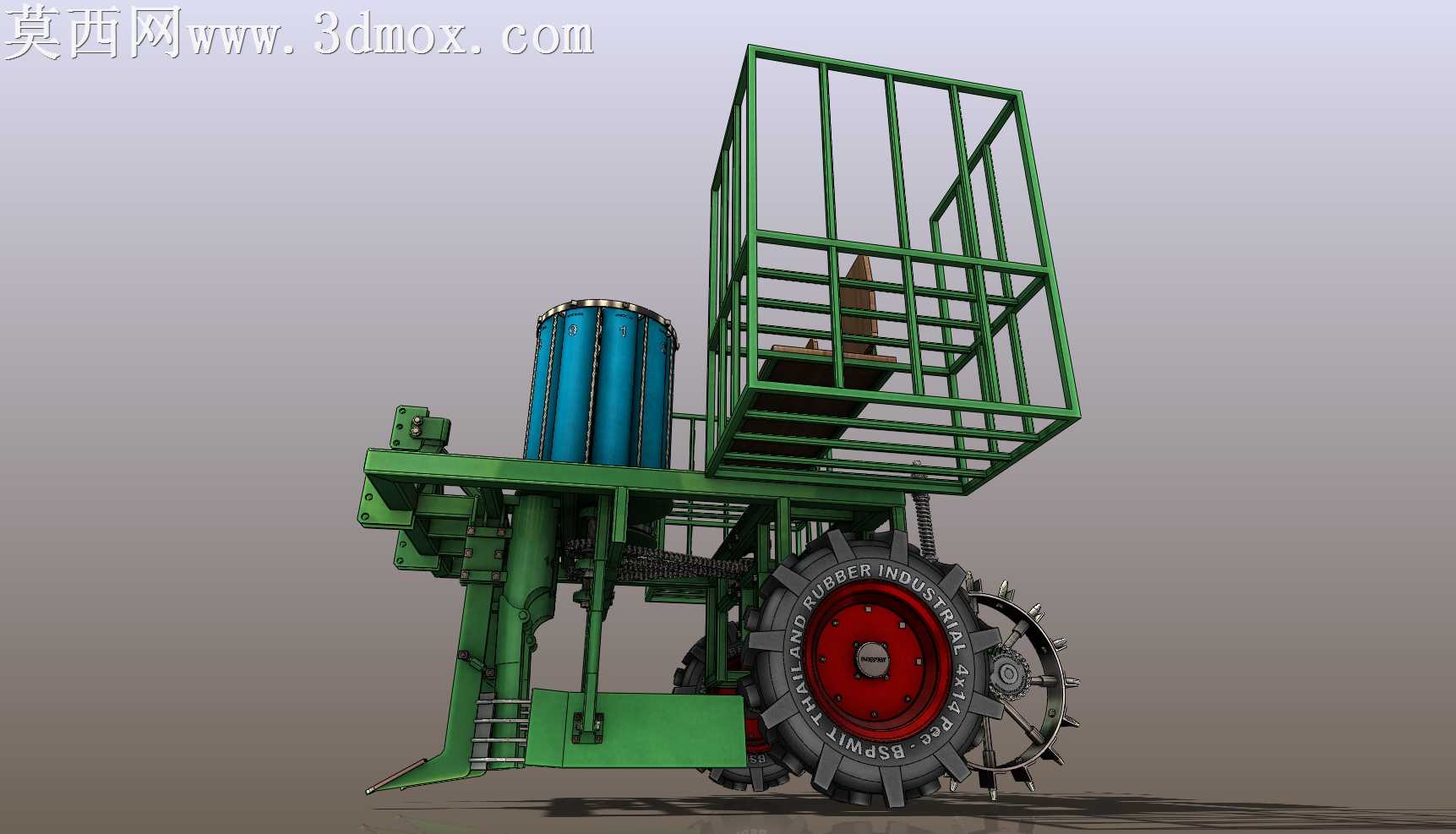

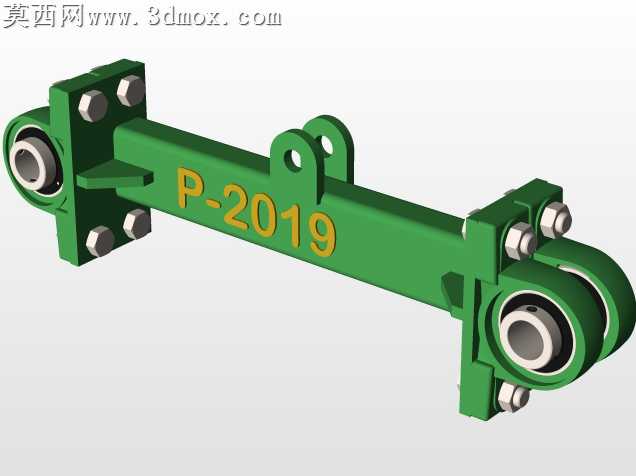

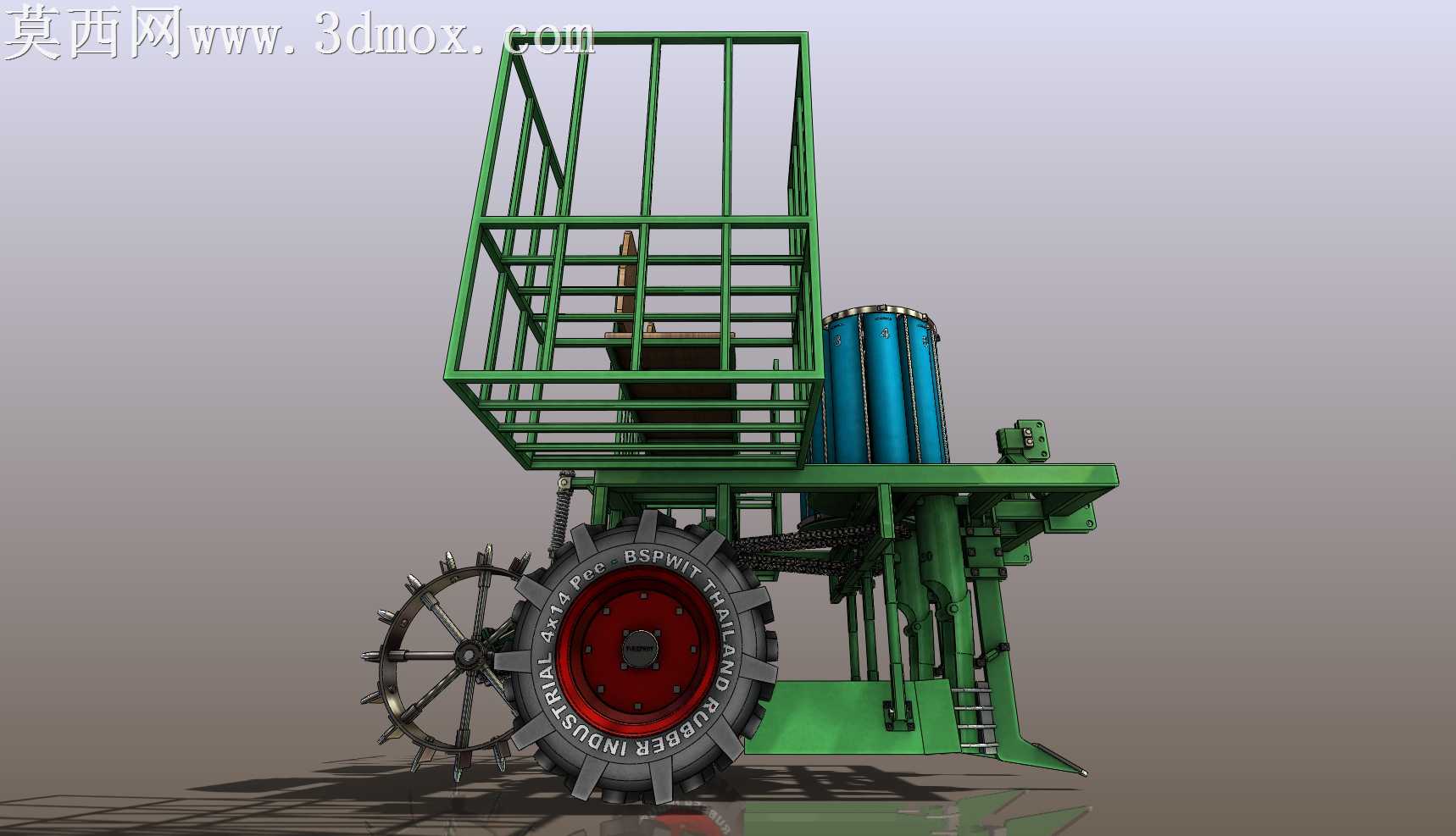

本作品为菠萝移栽作业专用的农用种植机械设备三维设计，整体建模过程严格遵循农业机械设计规范，针对菠萝种植的农艺要求完成整机结构搭建。建模阶段首先完成主体承载机架的结构设计，采用标准型钢搭建框架式承载结构，所有型材衔接位置的螺栓、螺母紧固件均按照机械设计标准完成实体建模，还原真实装配的约束关系，确保机架部分的承重强度与结构稳定性符合田间作业的载荷要求。传动系统部分完整还原了链传动与锥齿轮传动的组合结构，对传动链条的链节、链轮齿形、锥齿轮的啮合齿面、传动轴的轴肩与轴承安装位都做了精细化建模，清晰呈现动力从输入轴到栽植执行部件的传递路径，可直观展示传动过程中的动力分配逻辑。栽植执行单元的蓝色储苗容器做了曲面建模处理，还原容器的弧度与安装定位结构，与下方的分苗、送苗机构形成完整的作业链路，各部件之间的装配间隙、运动避让空间都经过设计校验，避免作业过程中出现结构干涉。材质与渲染阶段，为机架结构赋予哑光深绿色金属漆材质，还原农用机械常用的防护涂装效果，对传动部件的金属轴、齿轮、链条赋予金属材质，区分加工面与非加工面的质感差异，紧固件做了镀锌件的质感处理，蓝色储苗容器赋予工程塑料材质，通过材质差异清晰区分不同功能的部件，提升模型的辨识度。设计过程中充分考虑菠萝移栽的作业流程，从秧苗投放、分行输送到定点栽植的各功能模块布局合理，整机结构紧凑，可通过三维模型直观验证各机构的运动协调性，为后续的物理样机试制提供完整的三维数据支撑，模型中所有标准件均采用通用规格，降低后续加工采购的成本，传动结构的布局兼顾维护便利性，关键传动部位预留了润滑与检修的操作空间，符合农用设备户外长期作业的使用需求。
