齿轮泵铸造模具装配结构三维设计

这套齿轮泵铸造模具的结构设计，完全围绕齿轮泵壳体类铸件的批量成型需求展开，先从实际应用场景说起，齿轮泵作为液压系统里的核心动力元件，广泛用在工程机械液压供油、机床润滑系统输油、小型液压站动力输出、农业机械液压传动回路里，其泵体、前后端盖的铸件尺寸精度、内腔流道成型质量，直接决定齿轮装配后的啮合间隙、容积效率与运行泄漏量，而这套模具就是为了精准成型齿轮泵的金属壳体铸件而设计的。

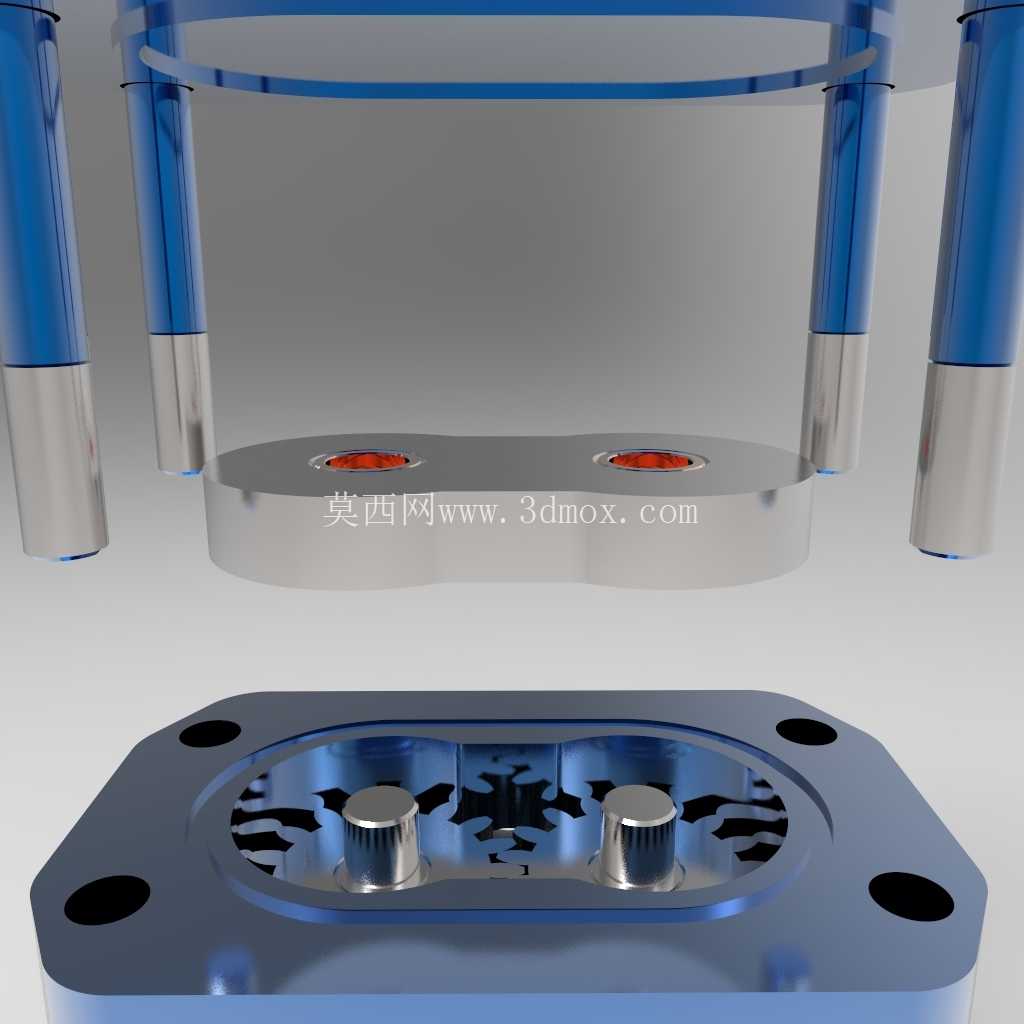

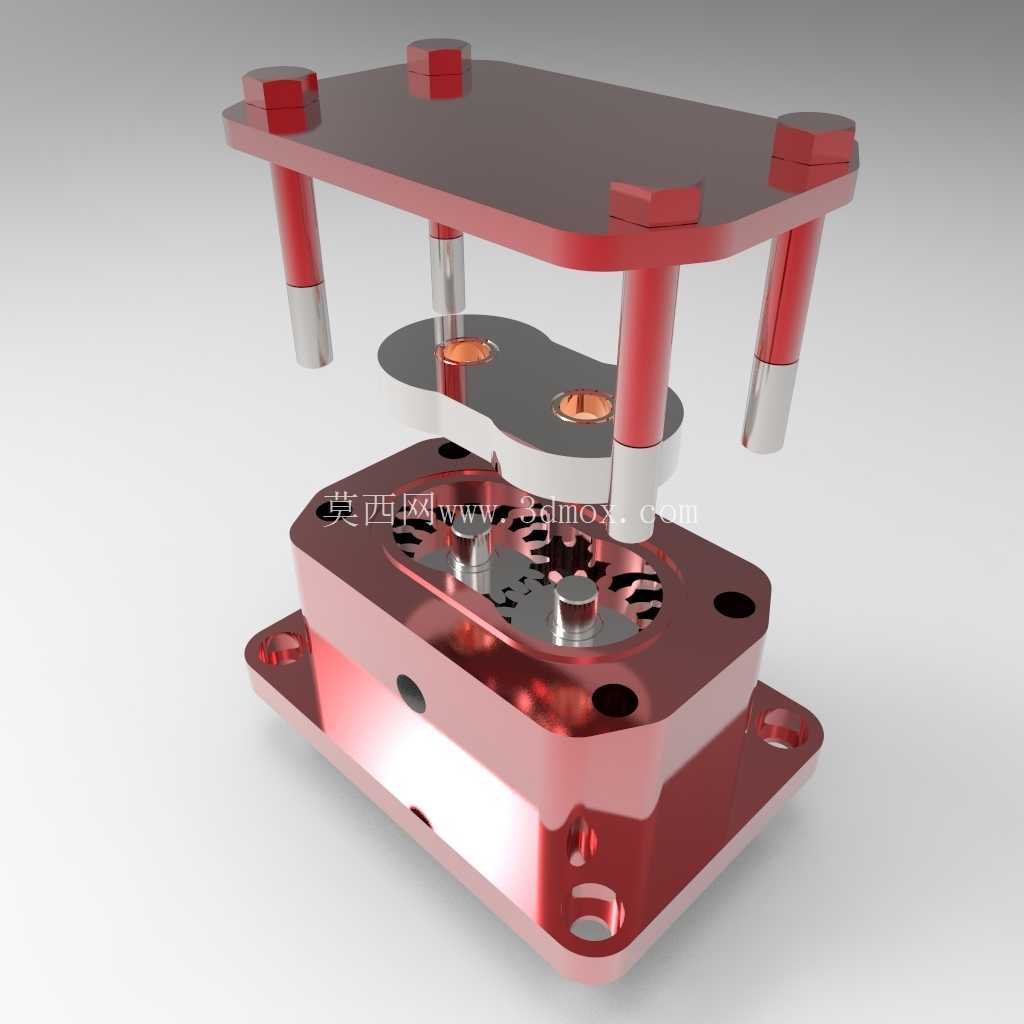

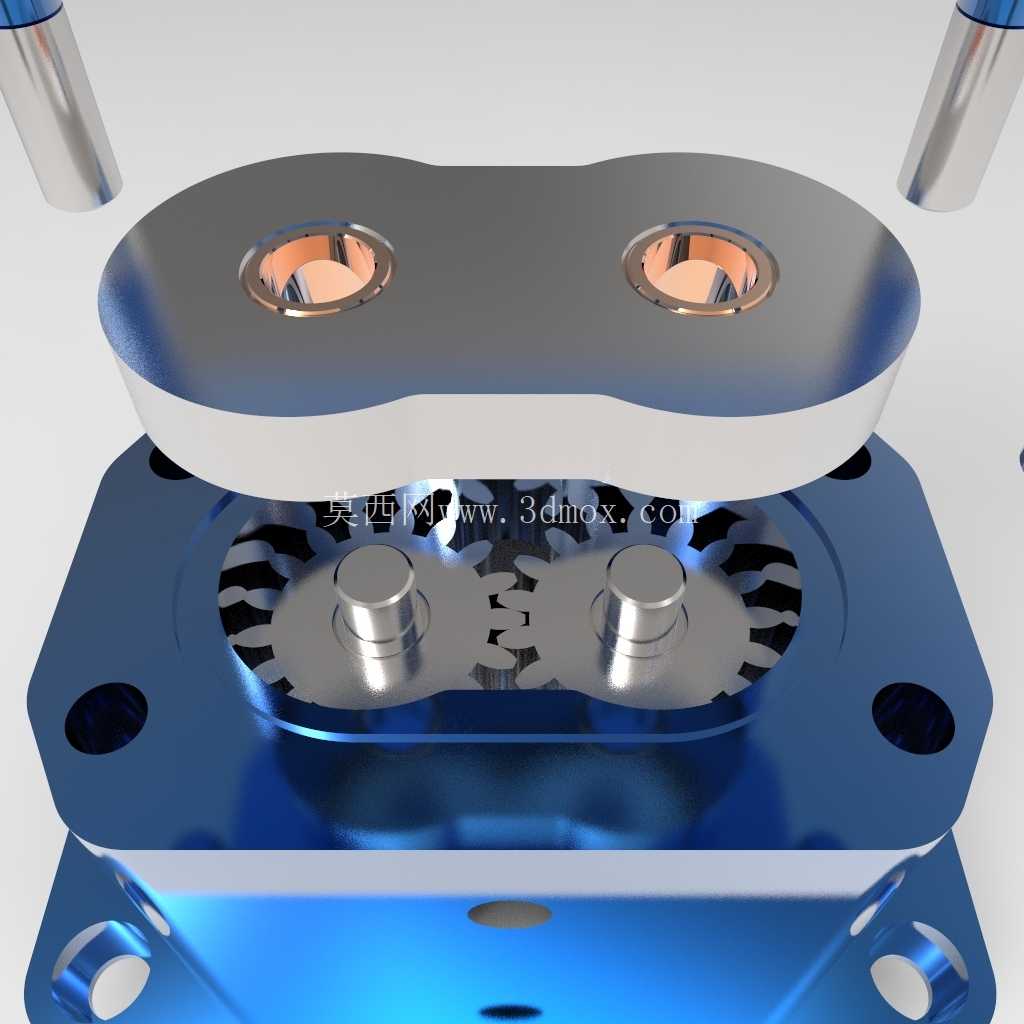

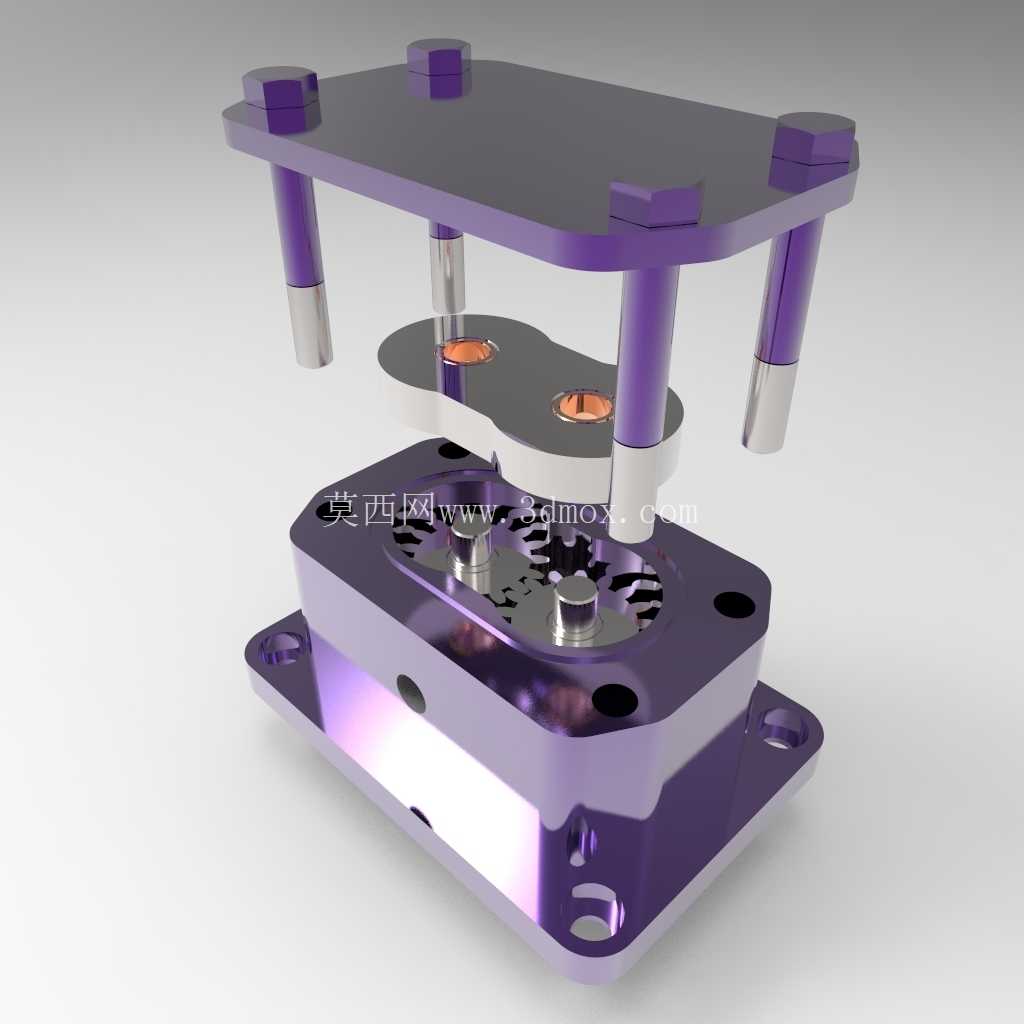

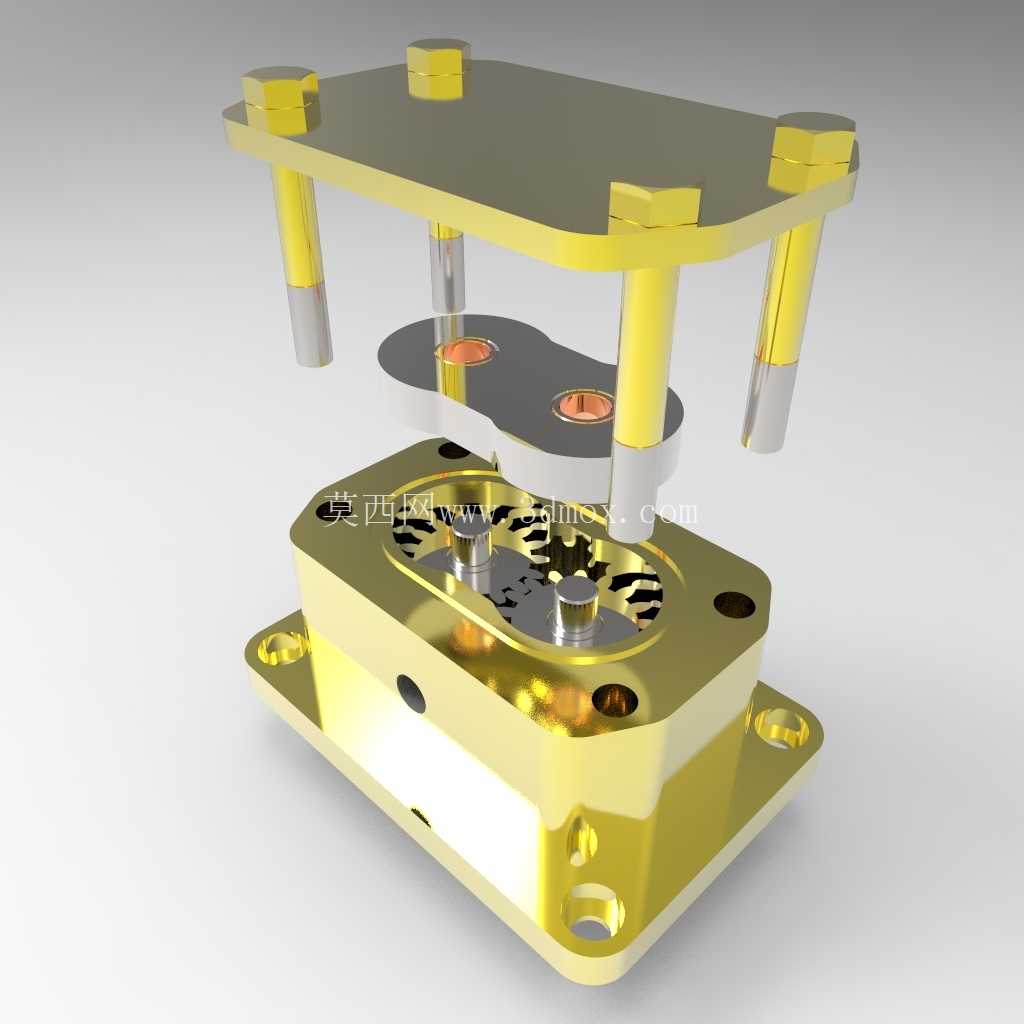

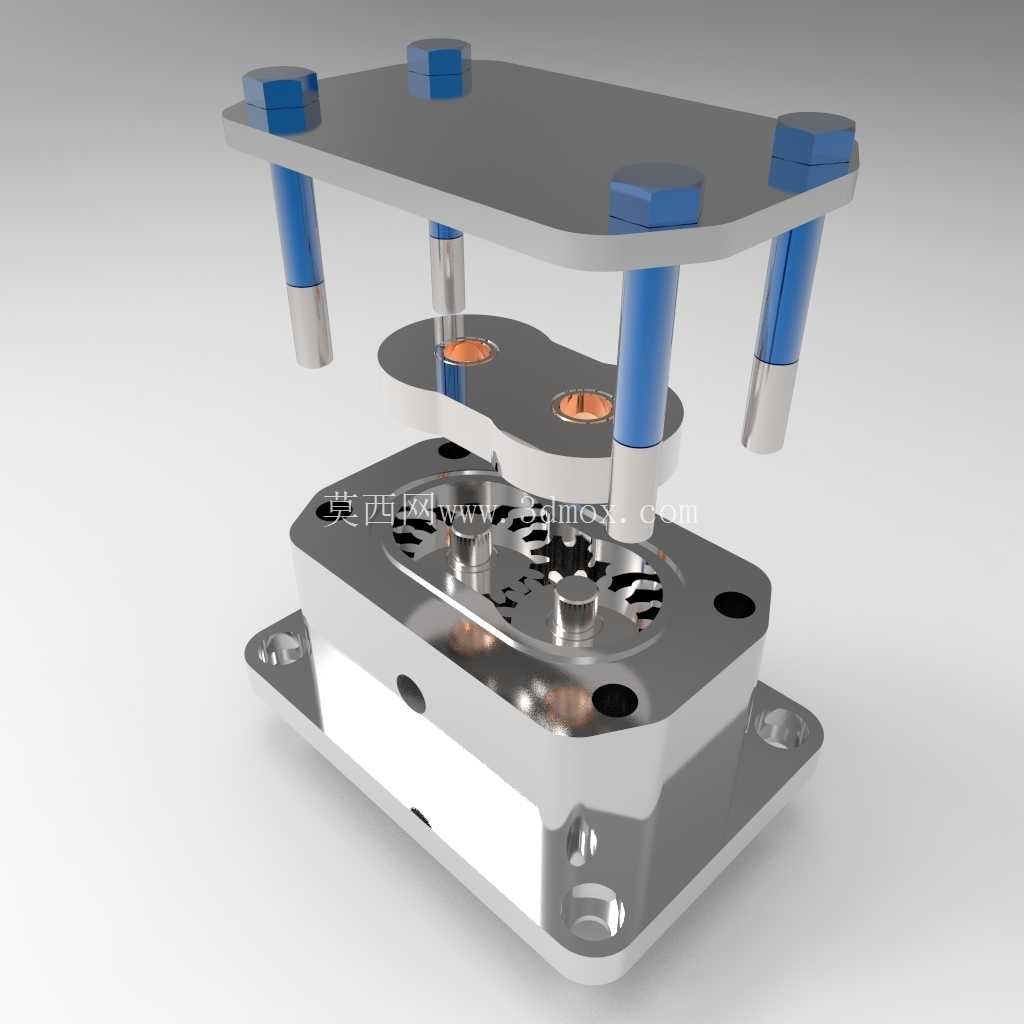

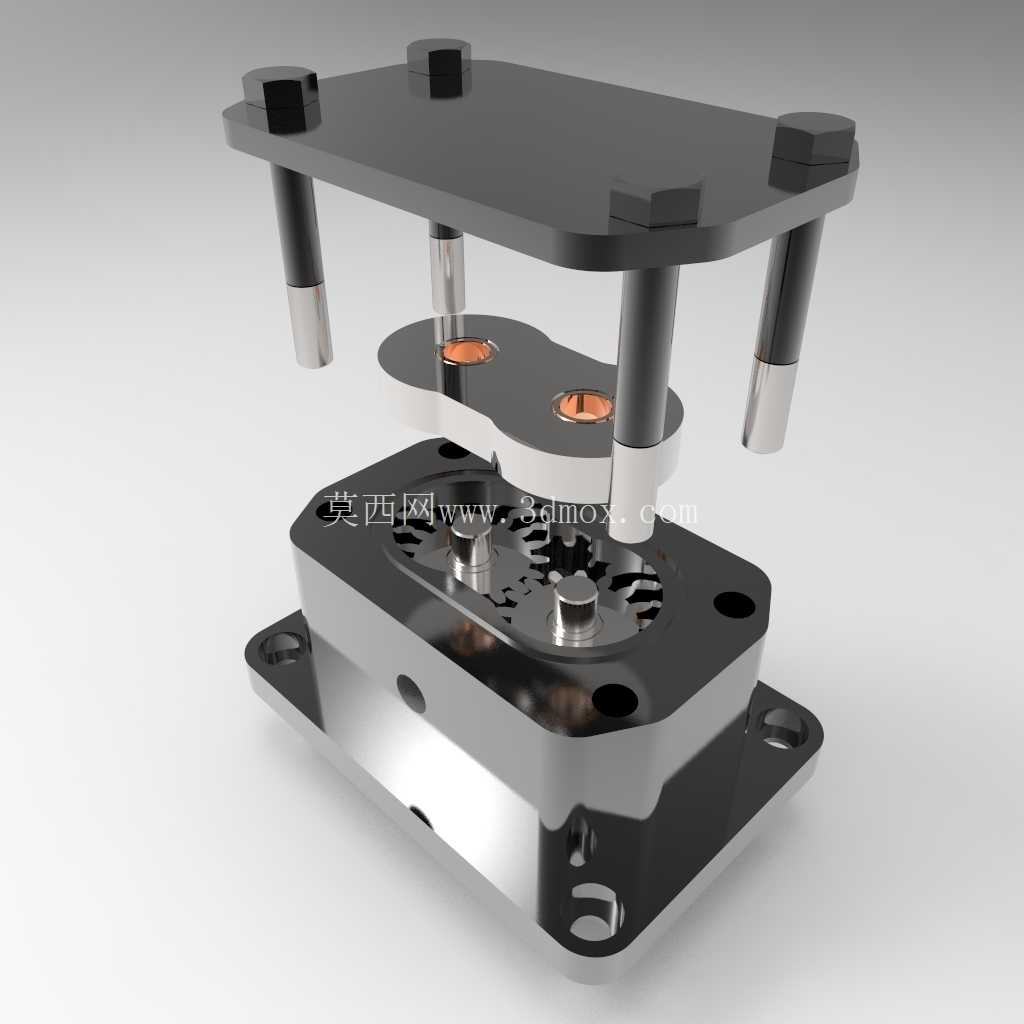

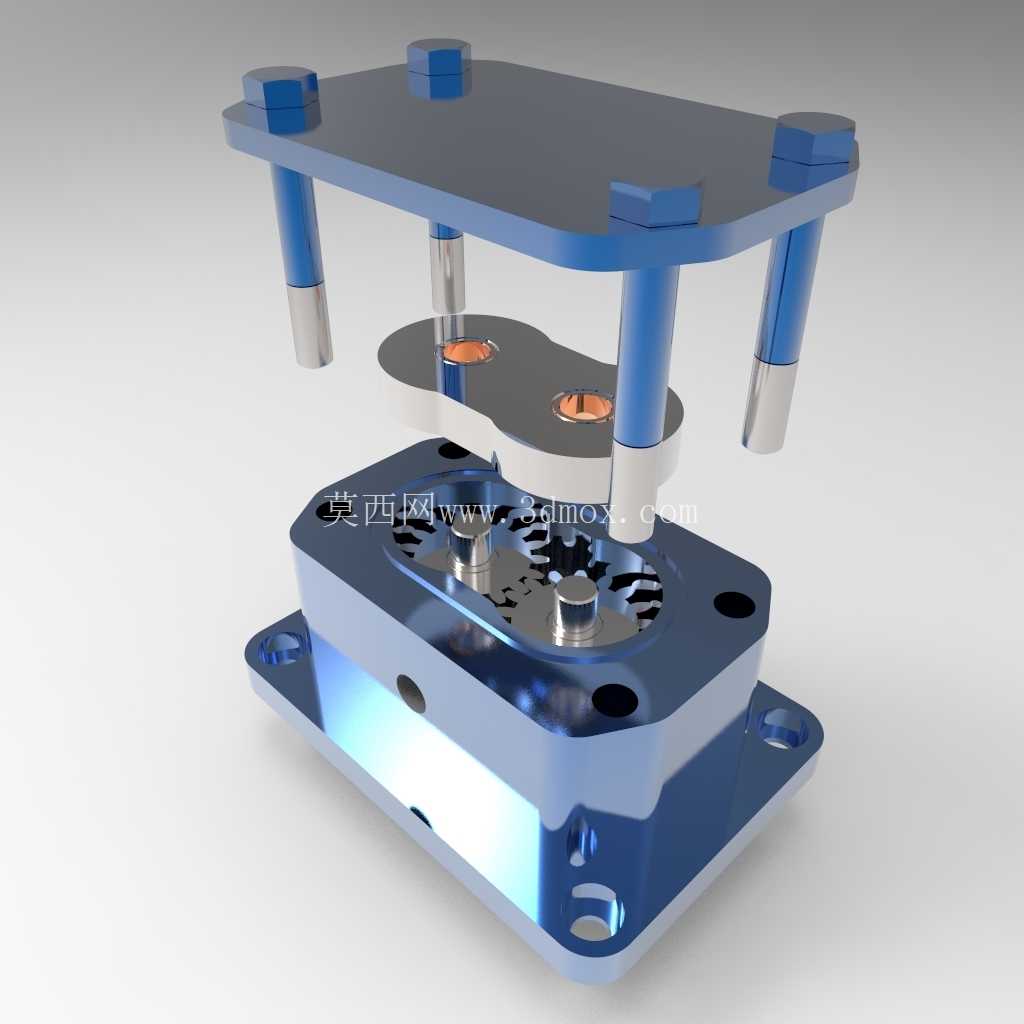

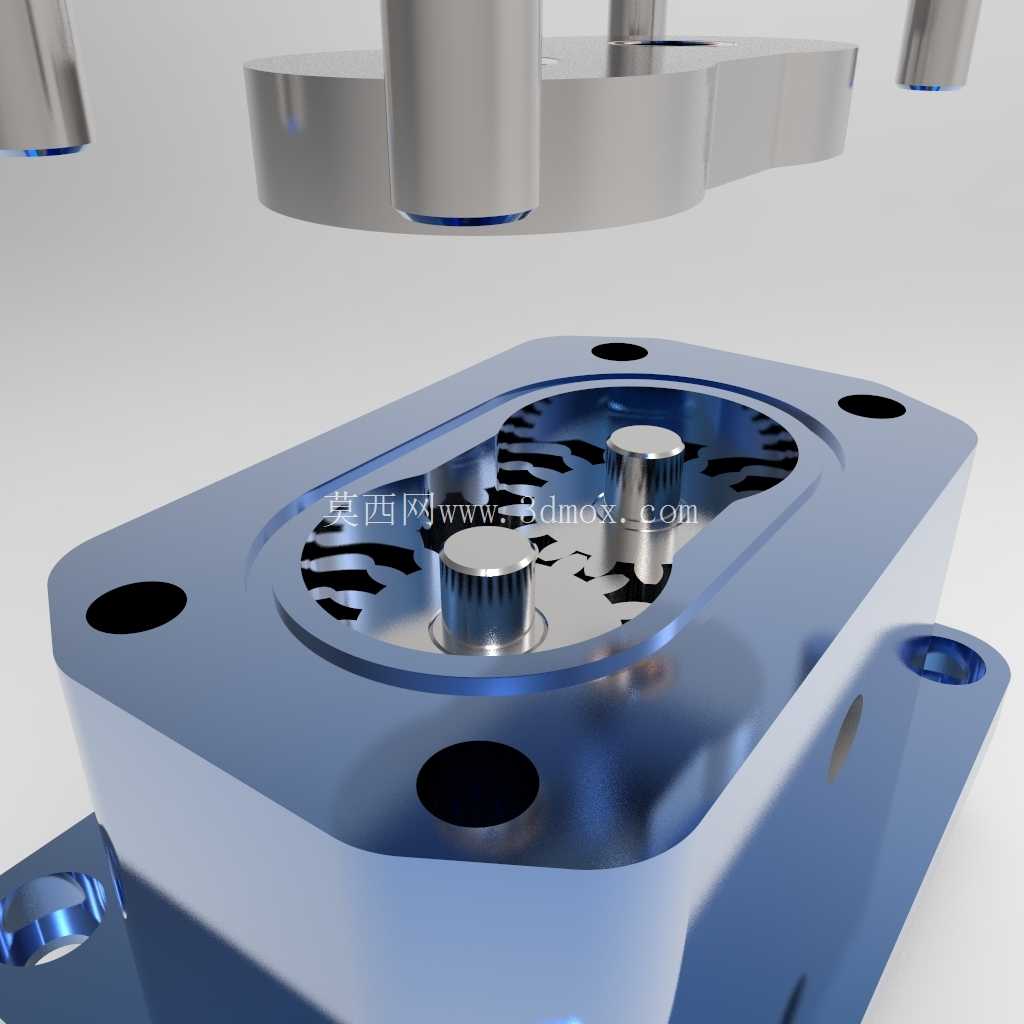

从结构功能来看，模具采用上下模开模结构搭配导柱导向组件，四根等距分布的导柱分别设置在模架四角，导柱与导套的配合公差选H7/h6间隙配合，开模合模过程中不会出现错位偏移，能保证上下模型腔的同轴度误差控制在0.02mm以内，避免铸件出现错箱、壁厚不均的缺陷。上模部分设置了浇注系统与排气槽，浇注口位置选在铸件非加工面的侧边，避免流道残留痕迹影响后续泵体的安装密封面精度，排气槽沿着型腔边缘均匀分布，深度控制在0.15mm，既能保证浇注时型腔内的空气顺利排出，又不会让熔融金属溢出形成飞边。下模部分集成了成型齿轮泵内腔流道的型芯组件，型芯的轮廓完全匹配齿轮泵内部两个齿轮的安装腔与进排油通道，型芯表面做了抛光处理，粗糙度达到Ra0.8，成型后的铸件内腔不需要额外打磨就能直接满足后续机加工的基准要求。

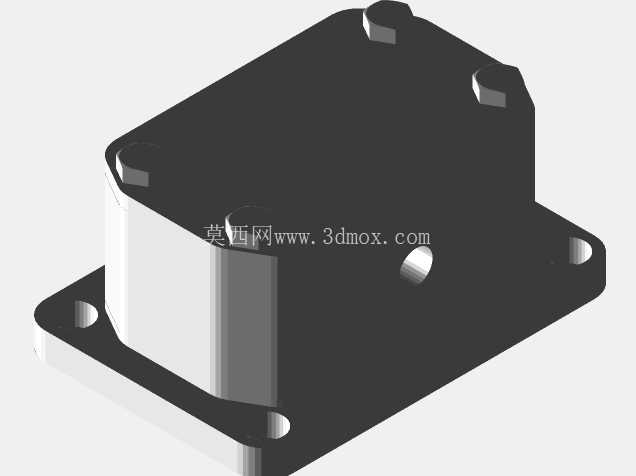

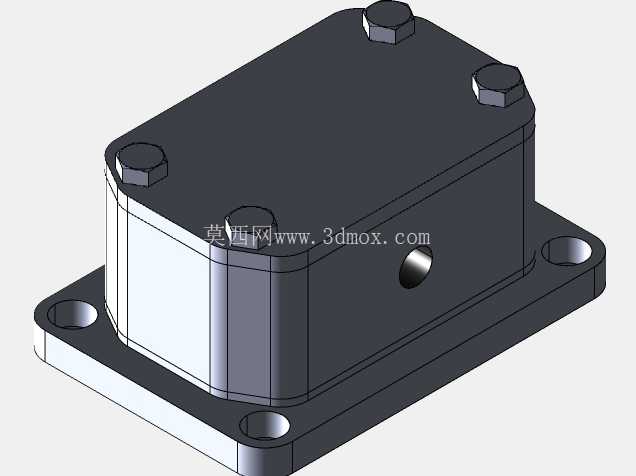

设计思路上，这套模具优先考虑了铸件脱模的顺畅性，所有与开模方向平行的型腔面都设置了1°的脱模斜度，没有倒扣结构，开模后铸件会留在下模，通过顶杆机构就能顺利顶出，不会出现粘模、拉裂铸件的问题。模架选用标准模架改制，上下模座的安装孔位按照常用压铸设备的工作台尺寸匹配，安装边界上，模座整体为方形结构，四角的安装沉孔中心距适配200吨压铸机的T型槽间距，不需要额外制作过渡连接板就能直接装夹在设备上，上下模合模后的总高度控制在压铸机的最大开模行程范围内，预留的开模距离足够取出铸件与放置型芯。

从实际生产的角度看，这套模具的成型零件都做了模块化设计，型芯、型腔块都是通过螺栓与模座连接，后续如果要调整铸件的局部尺寸，只需要更换对应的成型镶件，不需要重新制作整套模架，能大幅降低模具改造成本与周期。模具的冷却水道沿着型腔周边均匀排布，水道距离型腔壁的距离保持在15-20mm，冷却水流速控制在1.2m/s左右，能保证铸件在型腔内均匀冷却，减少铸件因冷却不均产生的内应力，避免后续机加工后出现变形。另外，模具上设置的定位销组件，能保证每次合模时上下模的重复定位精度，批量生产时铸件的尺寸一致性可以稳定控制在IT7级精度范围内，完全满足齿轮泵铸件后续镗孔、铣密封面的机加工基准要求，成型后的铸件只需要对安装面、齿轮轴孔位置做精加工，就能直接进入齿轮、轴类零件的装配工序，不需要额外的修磨、补焊工序，能有效提升齿轮泵的整体生产效率。
