三爪式轴承拉拔拆卸工具结构设计

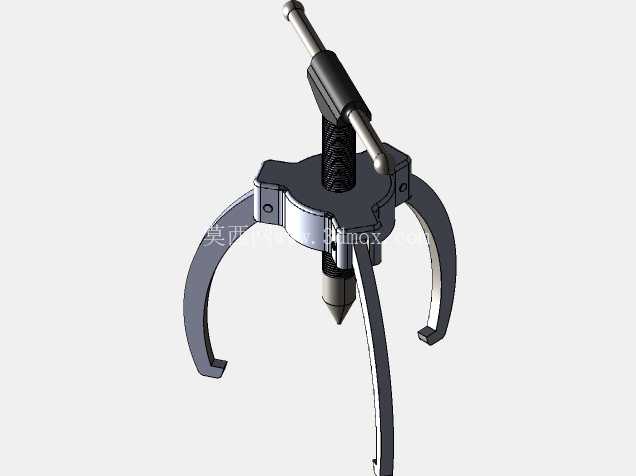

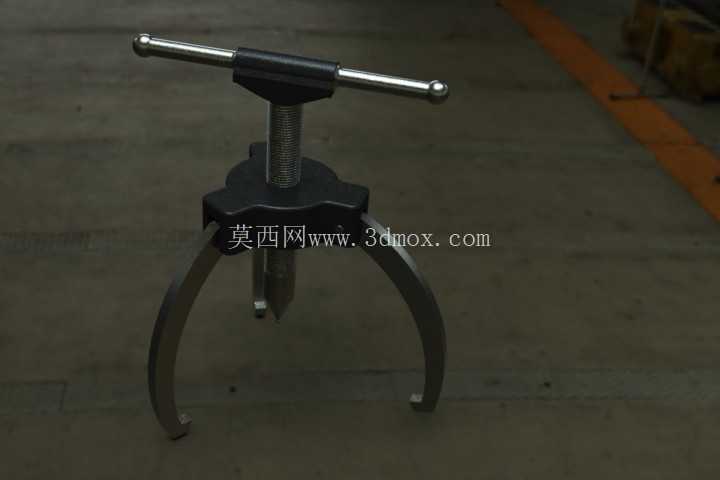

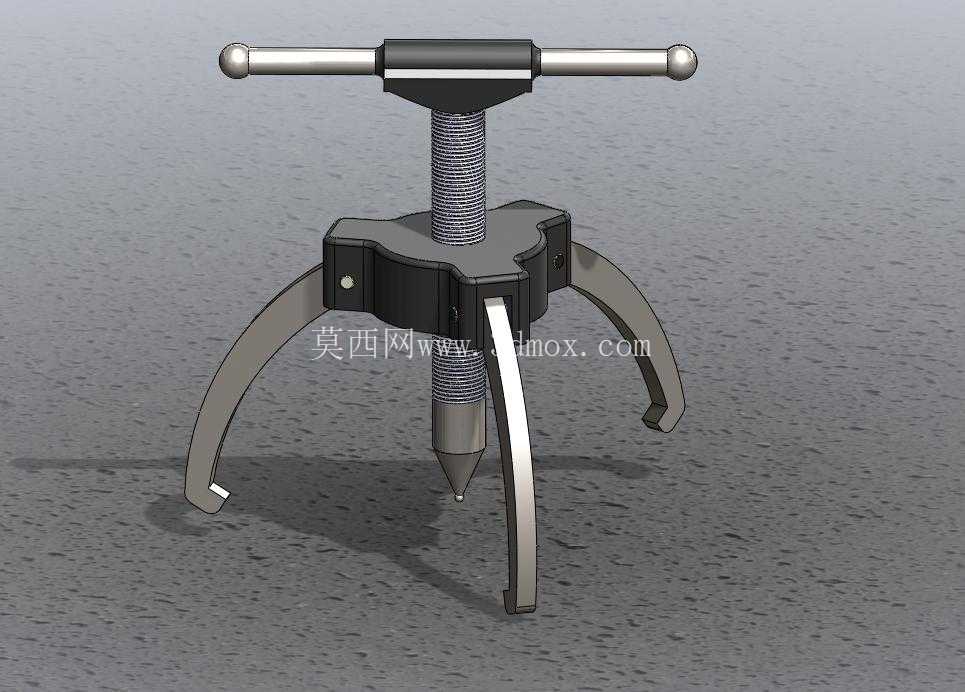

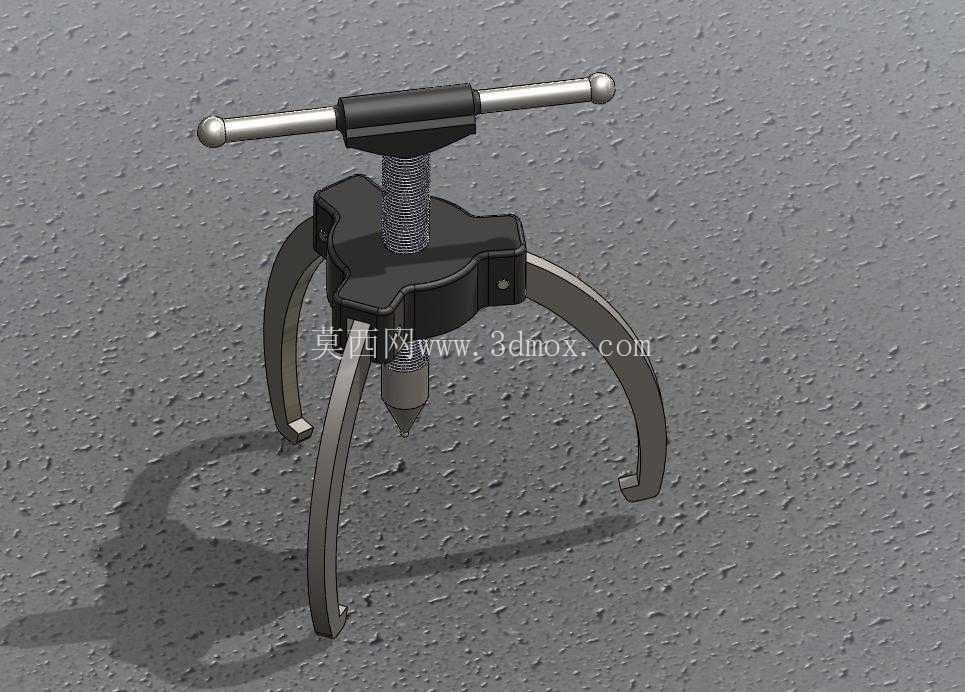

　　在设备运维、机械装配、机修车间的日常作业里，过盈配合轴承的拆卸一直是高频且考验工装适配性的环节，这款三爪式轴承拉拔器的结构设计，完全围绕现场拆卸的实际痛点展开，没有冗余的装饰性结构，每一处几何特征都服务于受力传递与操作便利性。从结构布局来看，顶部采用T型横杆作为手动施力端，横杆两端做圆头钝化处理，避免操作时剐蹭操作人员手部，横杆与中心螺杆采用过盈压装配合，保证施加扭矩时不会出现相对滑转；中心螺杆采用梯形传动螺纹，相比普通三角螺纹，梯形螺纹的牙型强度更高，传动过程中轴向受力更均匀，长时间承受大拉力也不会出现滑牙、变形的问题，螺杆底端做锥形顶尖设计，拆卸时顶尖直接顶在轴端的中心孔位置，保证整个拉拔过程中施力轴线与轴的中心线完全重合，避免偏载导致轴承内圈受力不均、拉伤轴颈表面。

　　三个拉爪采用均匀圆周分布的布局，相邻拉爪之间的夹角为120度，这种布局能让三个爪的受力完全均等，不会出现单爪过载断裂的问题；拉爪与中部主体支架采用铰接连接，允许拉爪在一定范围内摆动，适配不同外径尺寸的轴承内圈或外圈，拉爪的勾头位置做了加厚处理，勾接端面做防滑齿纹，拉拔时勾头能牢牢卡在轴承的端面台阶处，不会因为受力滑脱弹出造成安全隐患。中部的主体支架采用星形三臂结构，每个臂对应一个拉爪的铰接位，支架中心加工有与中心螺杆配合的梯形螺纹孔，螺纹孔上下端面都做了锪平处理，保证螺杆转动时不会出现卡滞；支架的上表面做了防滑纹理，在需要固定支架调整拉爪位置时，手部握持不会打滑。从实际使用场景来看，这款工具适配的是中小型深沟球轴承、圆锥滚子轴承的拆卸作业，拉爪的开合范围覆盖常见的20mm到120mm外径的轴承，中心螺杆的有效行程达到80mm，足以应对常规轴伸端的轴承拆卸深度，不需要额外加装接长杆就能完成大部分常规拆卸作业；整体工具的最大外轮廓尺寸控制在180mm以内，不管是在敞开的设备机架上作业，还是在空间局促的电机端盖、减速机箱体内部作业，都有足够的操作空间，不会因为工具尺寸过大无法伸入作业位置。

　　设计过程中重点考虑了受力路径的合理性：操作人员转动T型横杆时，扭矩通过中心螺杆转化为轴向拉力，拉力通过星形支架均匀传递到三个铰接拉爪上，拉爪的勾头将拉力作用在轴承的对应端面上，随着螺杆持续进给，轴承沿着轴的轴向被平稳拉出，整个受力路径没有应力集中的薄弱环节，每个零件的截面尺寸都经过受力校核，比如拉爪的臂厚根据最大5吨的拉拔载荷做了强度验算，保证在额定载荷下不会出现塑性变形；螺杆的中径尺寸也匹配梯形螺纹的抗剪强度要求，避免大载荷下螺杆断裂。

　　和传统的两爪拉马相比，三爪的布局对中性更好，不需要操作人员反复调整爪的位置就能保证施力同轴，大幅降低了拆卸过程中轴颈被拉伤、轴承碎裂的风险；T型的施力端不需要额外搭配加力杆，手动就能产生足够的拉拔力，对于过盈量不大的轴承拆卸作业，单人就能完成全部操作，不需要额外辅助人员。在细节设计上，拉爪的铰接轴采用圆柱销过盈装配，没有采用容易松动的螺栓连接，避免长期使用后铰接位出现旷量，导致拉拔时爪部偏摆；螺杆的顶尖位置做了淬火硬化处理，硬度达到HRC45-50，顶在轴端中心孔时不会因为局部压应力过大出现顶尖变形、凹坑的问题，长期使用也能保持顶尖的锥度精度，保证对中性。这款工具的结构没有复杂的零件，所有零部件都采用常规的机加工工艺就能生产，维护也十分方便，铰接位置定期涂抹少量润滑脂就能保证拉爪摆动灵活，螺杆的螺纹副定期清理铁屑、涂抹润滑脂就能保证传动顺畅，适合作为车间常备的维修工装，覆盖大部分常规轴承拆卸的作业需求，不需要针对单一尺寸轴承定制专用拉马，能有效降低工装采购与管理成本。
