鞋底公模铸造模具结构设计方案

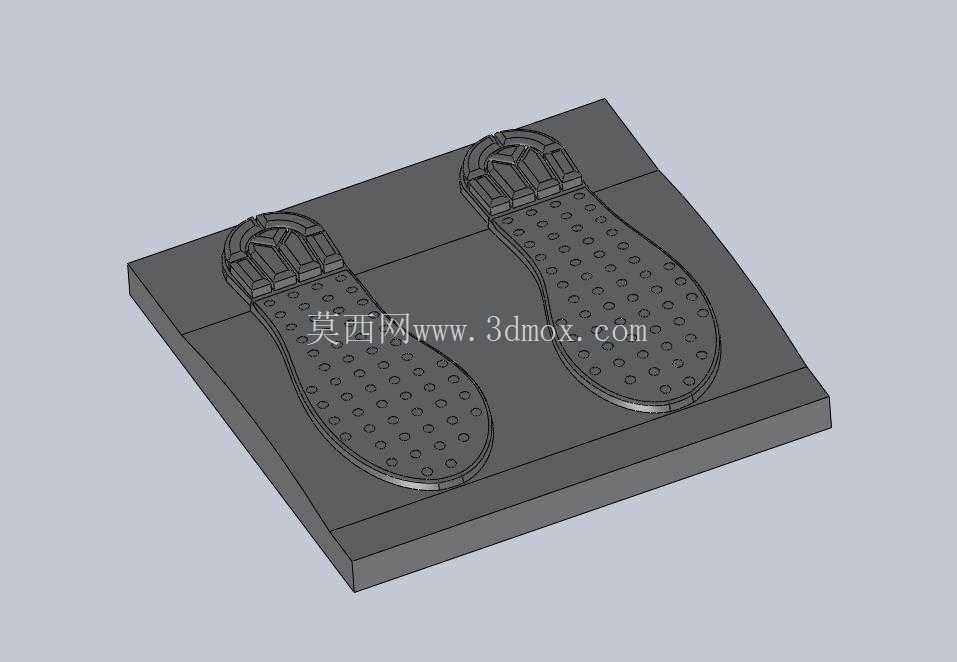

日常制鞋生产环节里，鞋底成型的精度、一致性直接决定整鞋的穿着舒适度与装配适配度，这套公模结构正是针对鞋底批量铸造成型工序开发的核心工装部件，区别于注塑类鞋模的流道设计逻辑，铸造用公模更侧重高温工况下的尺寸稳定性与脱模顺畅性。从实际生产场景来看，这类公模会配套对应的母模安装在铸造工位上，熔融的鞋材原料注入合模后的型腔后，依靠公模表面的成型特征复刻出鞋底的完整轮廓与功能结构，日常适配休闲鞋、工装鞋等多款平底鞋型的鞋底生产，单套模具可支撑万次级的成型作业，能有效降低批量生产中的单件模具损耗成本。

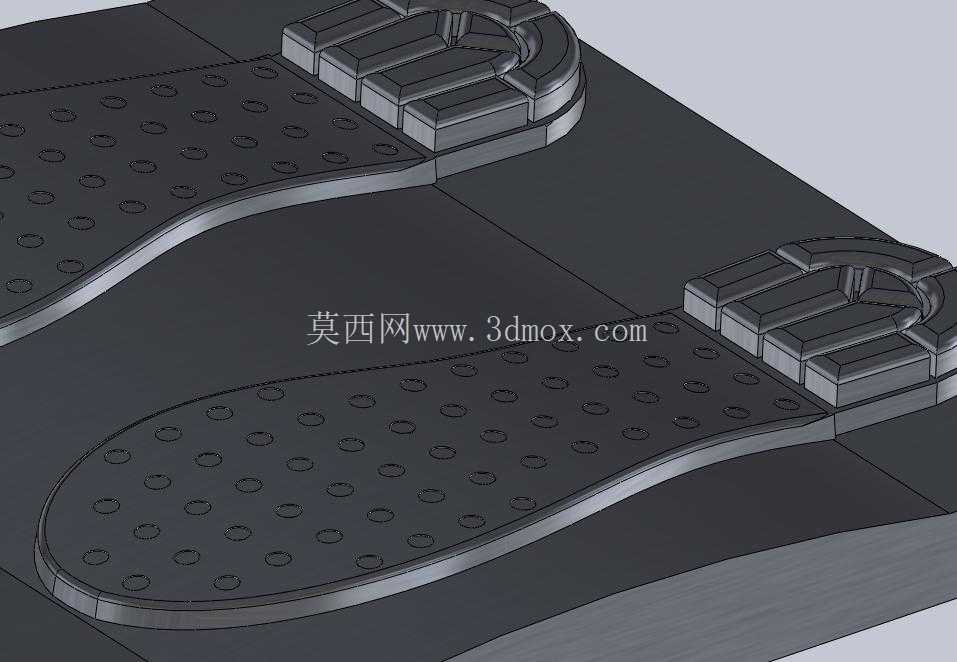

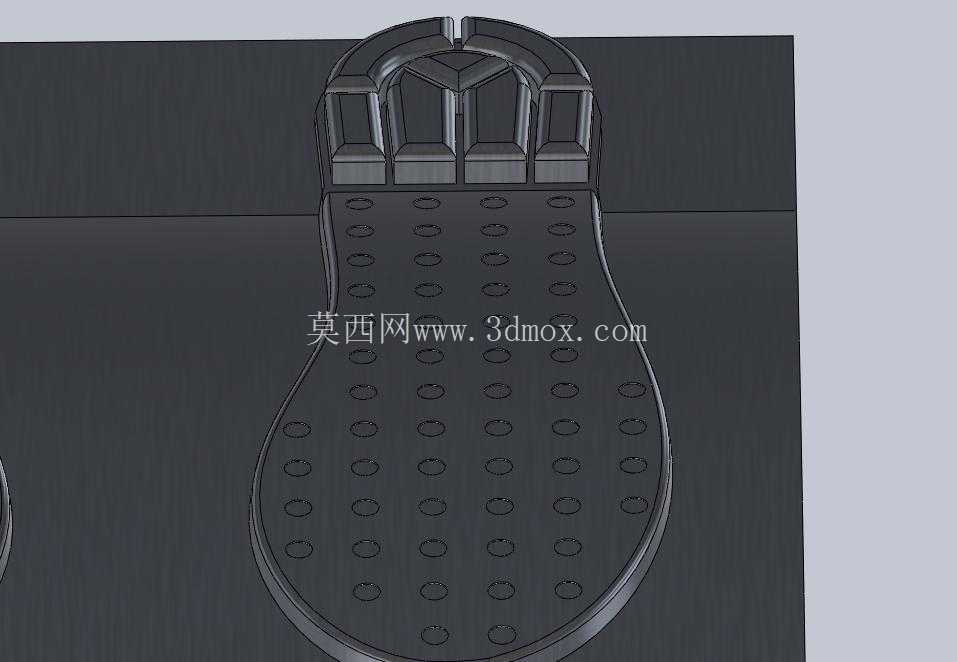

从结构设计逻辑来看，公模的成型面完全贴合鞋底的人体工学曲面走势，边缘做了连续的圆角过渡处理，既避免合模时出现锐边切料的问题，也能减少铸造过程中应力集中导致的模面开裂风险。成型面上规则排布的凹孔阵列，对应鞋底成品的防滑凸柱结构，每个凹孔的拔模斜度控制在1.5度到2度之间，既保证成型后凸柱的结构强度，也能让脱模过程更顺畅，不会出现柱体断裂、粘模的问题。公模两端的定位凸台结构，是和母模配合的核心安装边界，凸台的同轴度公差控制在0.02mm以内，合模时能快速完成对位，避免出现型腔错位导致的鞋底飞边、厚薄不均问题，安装时只需将凸台卡入母模对应的定位槽，锁紧侧边的固定压块即可完成装配，不需要反复调校模位，能大幅减少换模调试的辅助工时。

考虑到铸造过程中模腔需要承受原料的持续冲刷与温度交变，公模的基体厚度做了针对性加强，模体背面设置了交叉的加强筋结构，在不额外增加过多模体重量的前提下，提升整体结构刚性，避免长期高温作业下出现模面塌陷、变形的问题。模面的粗糙度控制在Ra0.8以内，减少原料和模面的粘附力，脱模时不需要额外喷涂过多脱模剂，既能减少后续鞋底表面的清理工序，也能延长模具的维护周期。从安装边界来看，整套公模的外形尺寸适配常规吨位的铸造机模架，不需要对现有设备的安装工位做额外改造，直接替换同规格的旧公模即可投入生产，模体的锁紧孔位完全匹配通用模架的固定点位，现场安装人员不需要重新打孔适配，换模效率能提升40%以上。

在实际生产验证中，这套公模的成型面排气间隙设置在0.03mm，既能保证铸造过程中型腔内的空气顺利排出，避免鞋底成品出现气泡、缺料的缺陷，也不会出现原料溢入间隙形成难清理飞边的问题。针对鞋底边缘的弧度成型区域，公模做了微量的预变形补偿设计，抵消原料冷却收缩带来的尺寸偏差，保证成型后的鞋底边缘弧度和设计值完全一致，和鞋面缝合时不会出现错位、缝隙过大的问题。日常维护时，只需要定期清理模面凹孔内残留的原料碎屑，检查定位凸台的磨损情况即可，不需要复杂的拆解保养，适合制鞋工厂的连续化批量生产节奏，能稳定输出尺寸一致、表面质量合格的鞋底铸件，减少后续修边、打磨的人工工作量。
