180度往复旋转执行机构结构设计

　　在轻工包装、电子元件组装、小型工件工位转序这类需要固定角度往复回转的作业场景里，常规的连续旋转电机搭配限位开关的方案，往往存在控制逻辑冗余、停位精度受传感器响应延迟影响、长期往复冲击下电气元件易损耗的问题，这款180度往复旋转机构，正是针对这类固定角度往复回转的工位需求设计的纯机械传动执行单元，不需要复杂的电控程序介入，仅通过输入端的连续动力输入，就能实现输出端稳定的180度范围往复摆转，适配那些对动作可靠性要求高、电控部署空间有限的小型自动化工位。

　　从实际功能落地的角度看，这套机构的核心作用是把输入端的单向连续旋转运动，转化为输出摆臂固定180度范围内的往复回转，输出端的摆臂可以直接搭载工装吸头、拨料叉、工位转盘等执行末端，完成工件在两个呈180度对向布置工位间的转移动作，比如小型零件的正反面翻转移栽、料道内工件的分路拨送、检测工位的工件姿态切换，都可以直接通过这套机构实现动作输出，不需要额外设置角度传感器来控制回转行程，机械结构本身就硬限位了摆转的角度范围，从根源上避免了电控信号异常导致的过转、撞机风险。

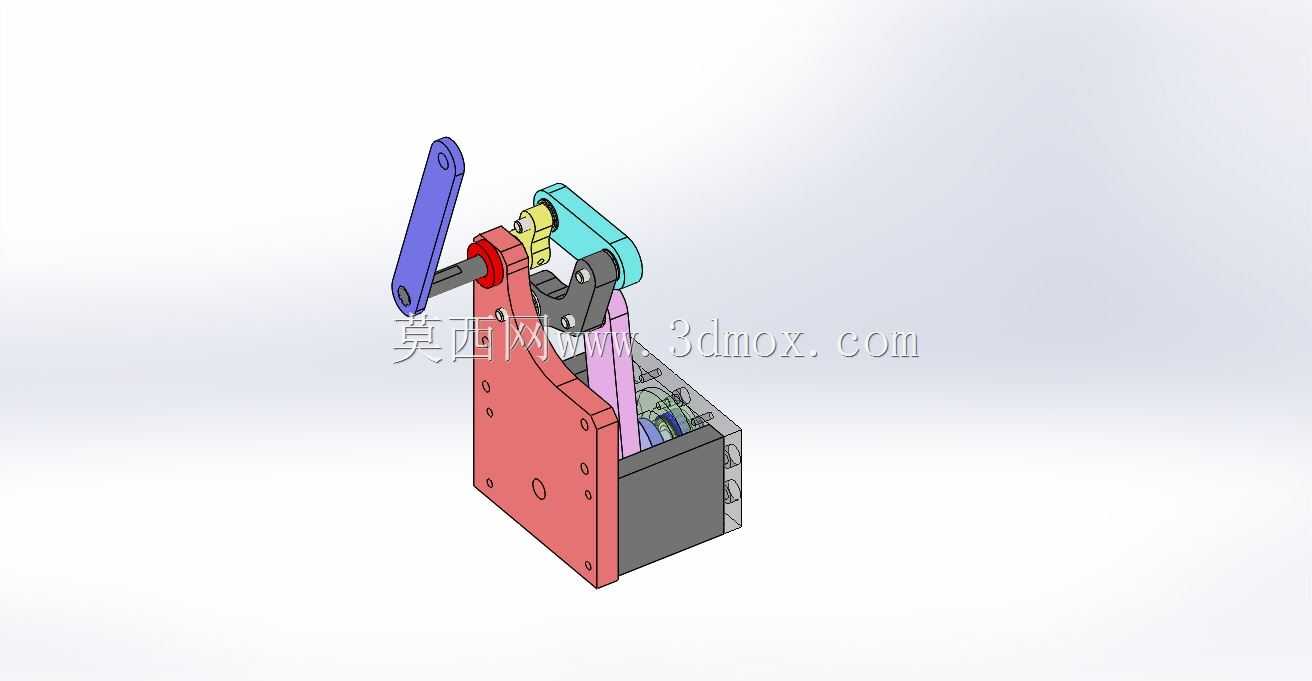

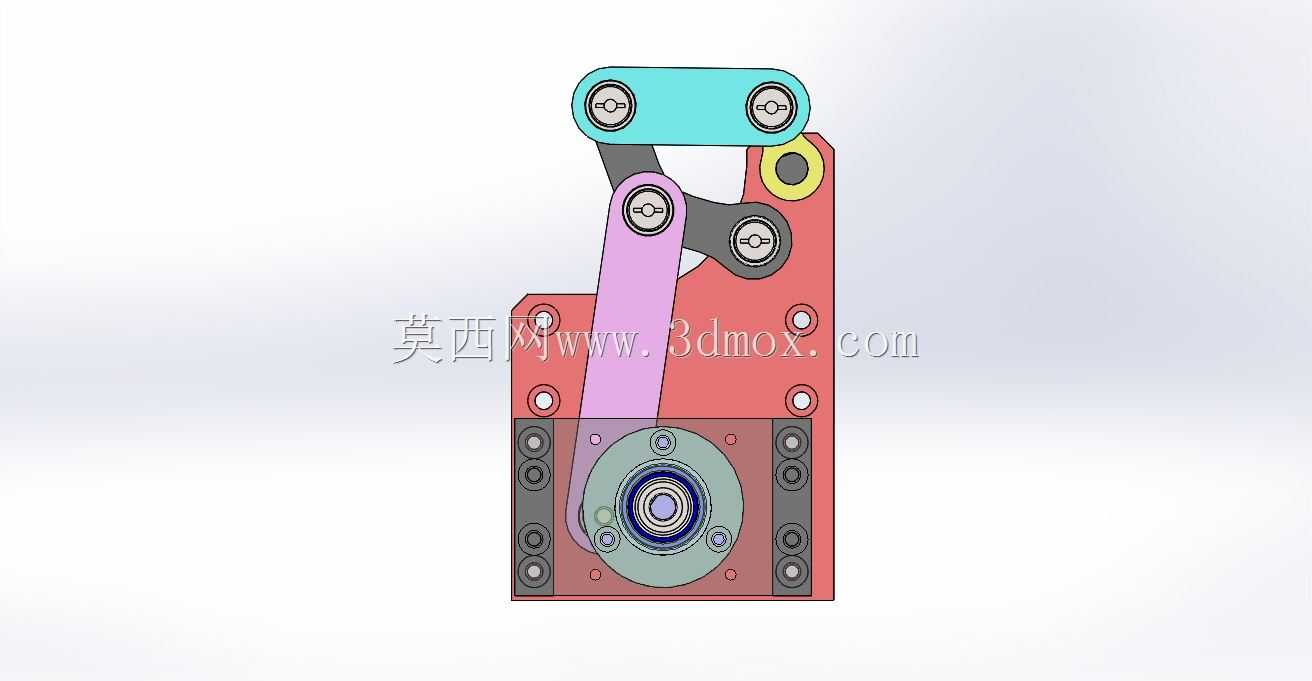

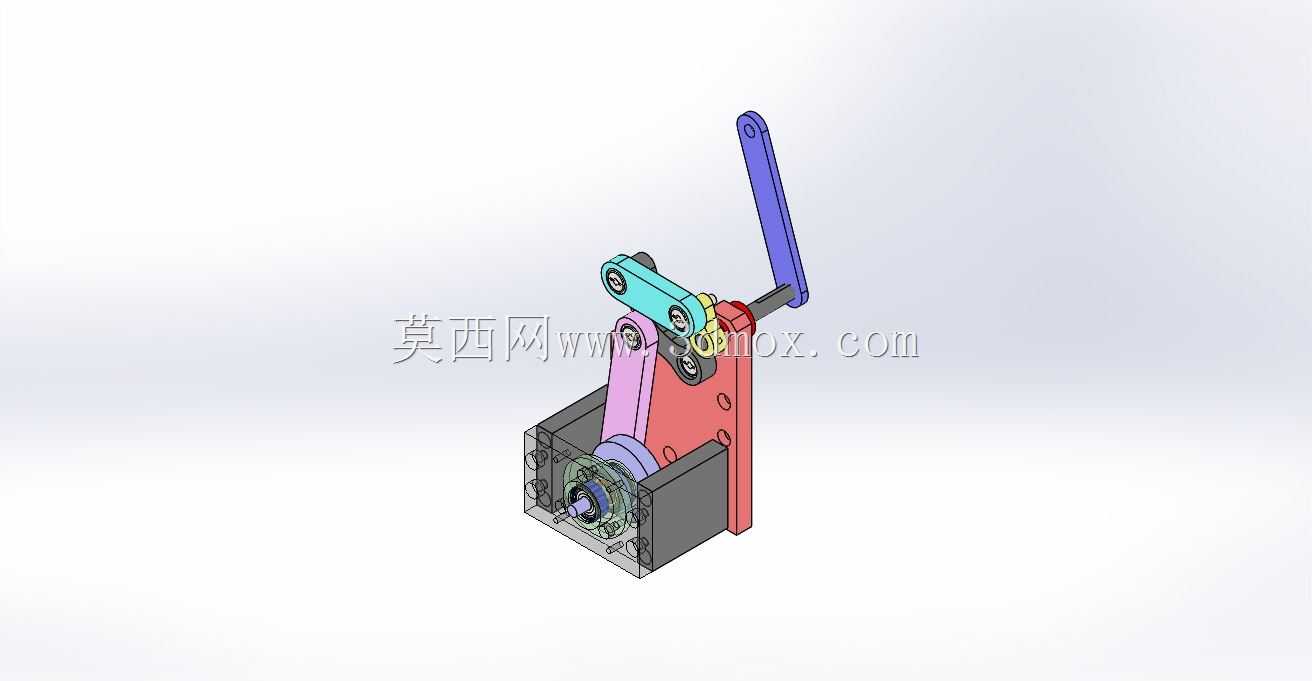

　　设计思路上，这套机构没有采用复杂的行星齿轮或者槽轮结构，而是通过内置的曲柄连杆配合导向限位结构来实现运动转换，箱体部分作为整个机构的安装基座，内部容纳传动副的同时，也为所有运动部件提供防护，避免车间内的粉尘、切削碎屑进入运动副造成卡滞。输入端设置在箱体侧方，可直接连接低速电机或者同步带轮来输入动力，传动链路的行程经过精确计算，当输入轴完成整周旋转时，内部的传动销会沿着预设的导向槽滑动，带动输出轴做精确的180度往复摆转，摆转的两个端点位置没有机械硬冲击，运动曲线经过优化，在摆臂到达行程端点时速度自然降到零，减少了往复运动带来的振动和噪音，适合在需要长期连续运行的工位上使用。

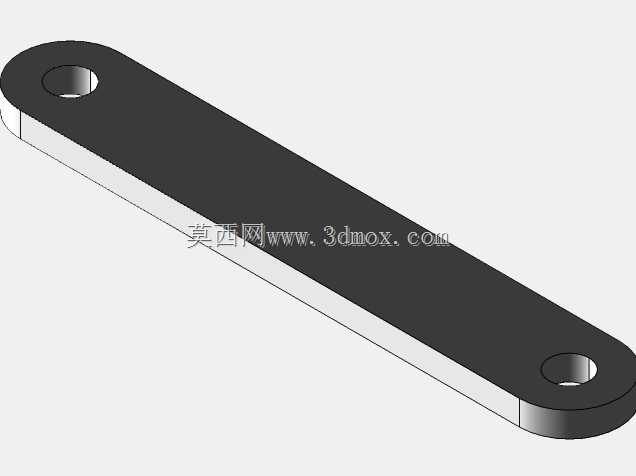

　　从安装边界和外形尺寸来看，整个机构的基座采用方正的箱式结构，底部预留了标准的安装孔位，可以直接固定在设备的安装平板或者铝型材机架上，安装时不需要额外做复杂的适配工装，只要保证输入轴的动力对接同轴度即可。输出摆臂的安装接口采用标准的扁位加锁紧螺丝的结构，用户可以根据自身的末端负载需求更换不同长度的摆臂，不过要注意摆臂末端的负载不能超过传动副的额定承载，避免长期过载导致内部传动件磨损。机构的整体横向安装尺寸控制在小型工位可容纳的范围内，不会占用过多的设备安装空间，垂直方向的高度也做了压缩，适合在那些布局紧凑的桌面型自动化设备里部署。

　　在实际选型适配的时候，需要注意这套机构的输出扭矩是由内部传动件的强度决定的，适配轻载的工位转移动作，如果需要带动大质量的工件回转，需要对内部的传动销、连杆的强度做校核，必要时更换更高强度的材质。另外机构的运动节拍和输入端的转速直接相关，输入转速越高，往复摆转的频率就越快，但是不建议输入转速过高，否则会加大运动副的磨损，缩短整体使用寿命，日常维护只需要定期在箱体的注油孔添加润滑脂，保证内部传动副的润滑状态即可，不需要复杂的日常保养操作。

　　这套结构的设计初衷就是用最简单可靠的机械结构，实现固定角度的往复回转动作，替代那些需要复杂电控配合的旋转方案，在很多对成本敏感、对可靠性要求高的小型自动化设备里，这种纯机械实现固定动作循环的结构，反而比集成了伺服电机、角度传感器的电控方案更有优势，不仅采购成本更低，而且后期维护难度小，不会因为电气故障导致设备停机，非常适合那些动作流程固定、不需要频繁调整摆转角度的作业工位。
