单管逐次送料管式分配支撑设备

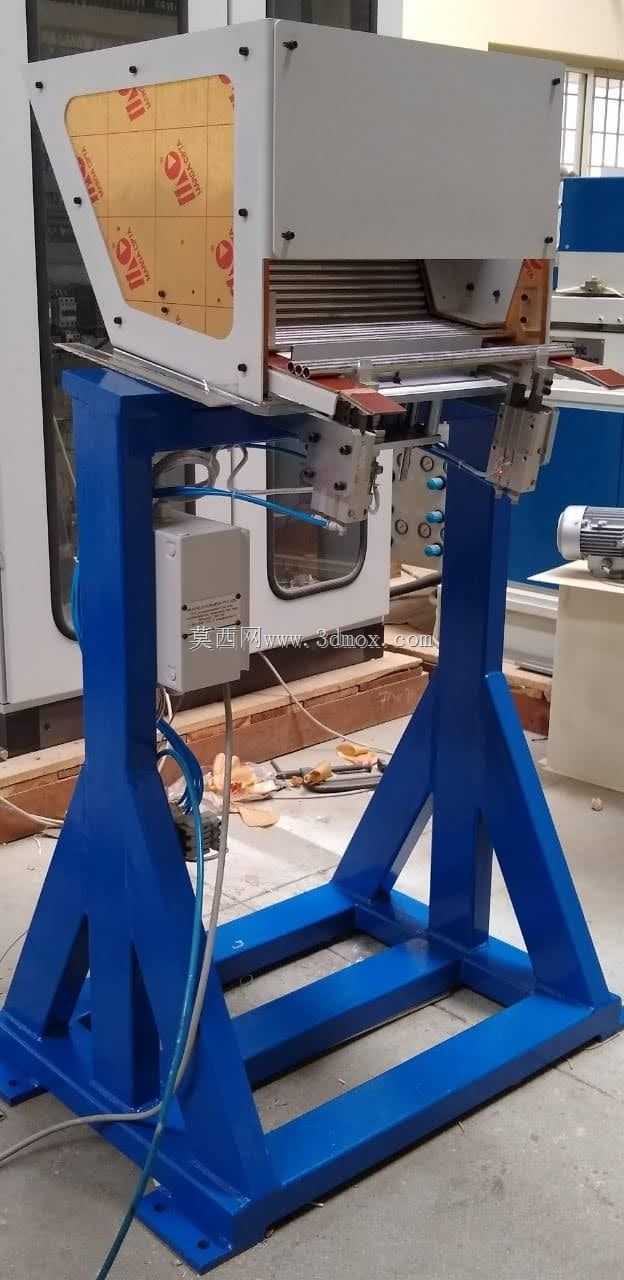

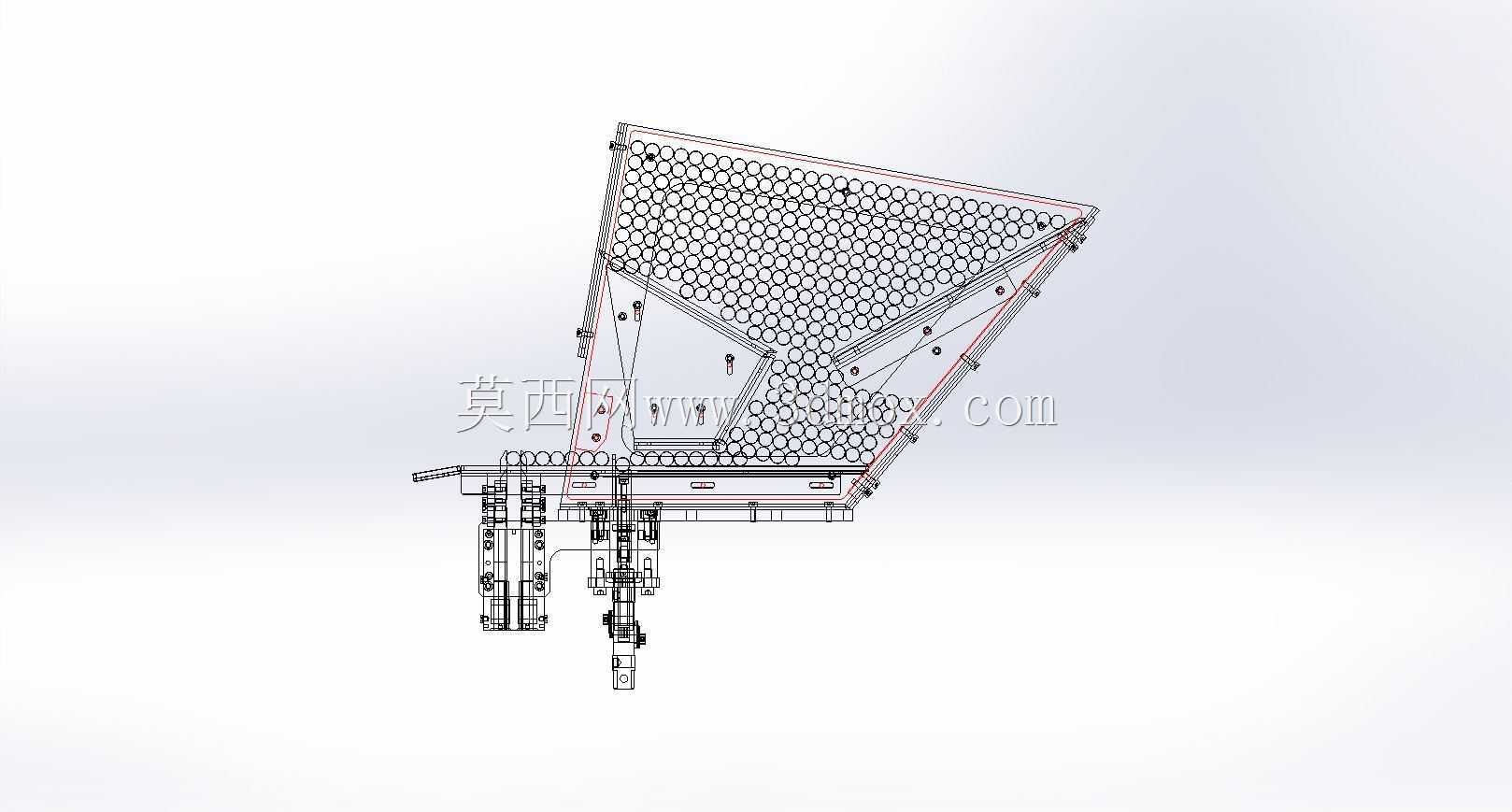

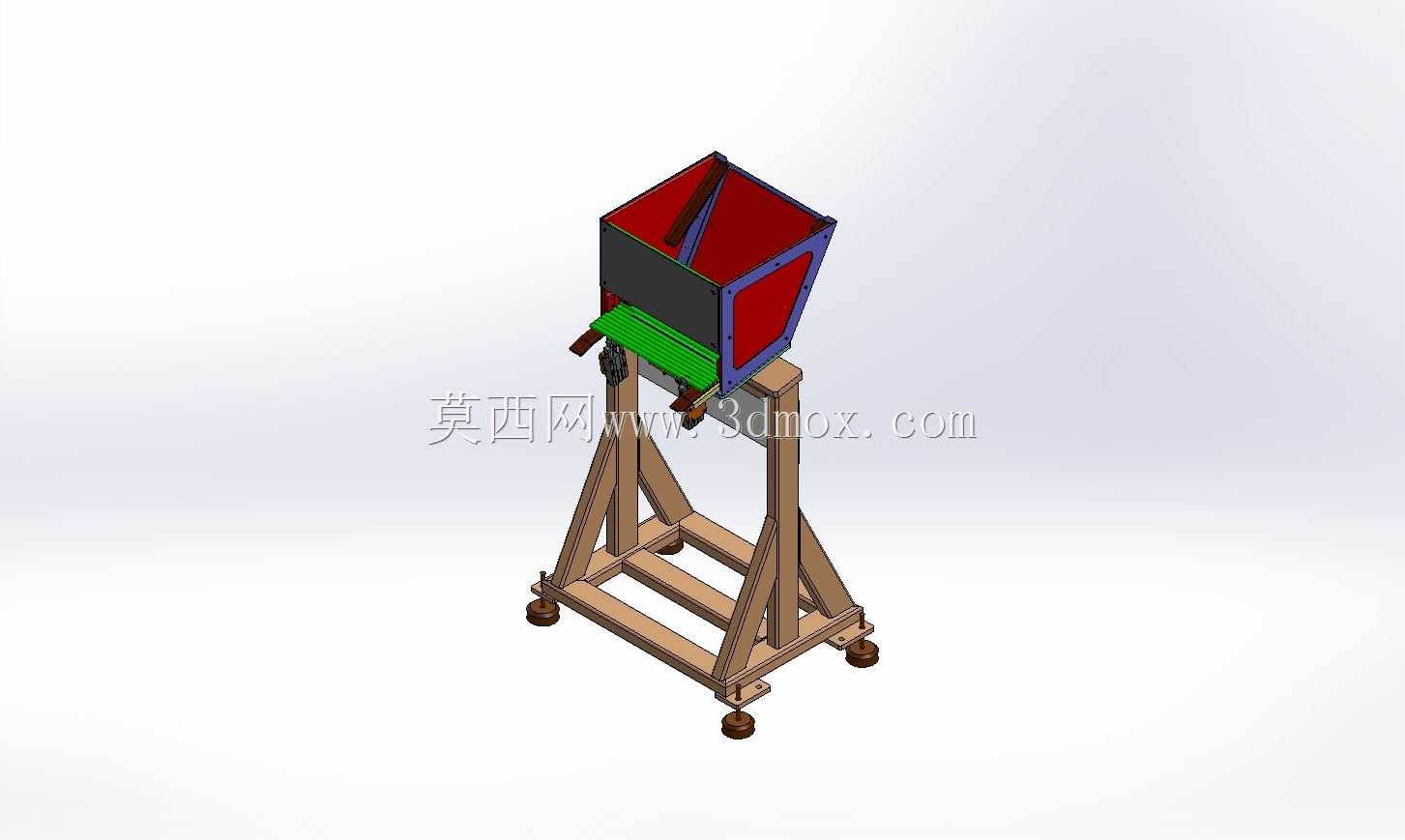

　　在小直径管材的批量分拣、逐次送料工位中，这类管式分配设备是衔接人工上料与后续加工工序的核心中转单元，常见于管材裁切、管端加工、管件装配类生产线的前端工位，替代人工逐根取料的重复操作，降低作业人员的劳动强度，同时避免多管同时送料造成的卡料、工序撞机问题。设备整体采用落地式支撑结构，底部为型材焊接的四脚支撑框架，每个支脚底部配置可调式支撑脚杯，可根据车间地面的平整度调整支脚高度，保证设备整体处于水平状态，避免料斗倾斜导致的管料堆叠偏移，支撑框架的型材连接处采用三角加强筋结构，抵消料斗满载时的侧向倾覆力矩，即使料斗装满整批待分配管材，机架也不会出现明显晃动或形变。上部的储料料斗采用敞口式斜壁设计，料斗的三个侧壁向内倾斜一定角度，

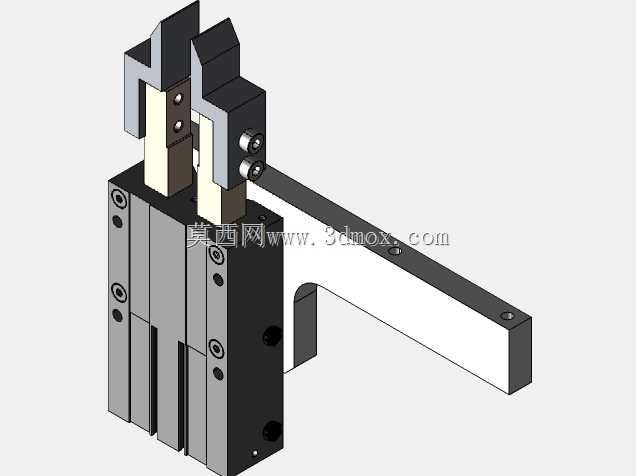

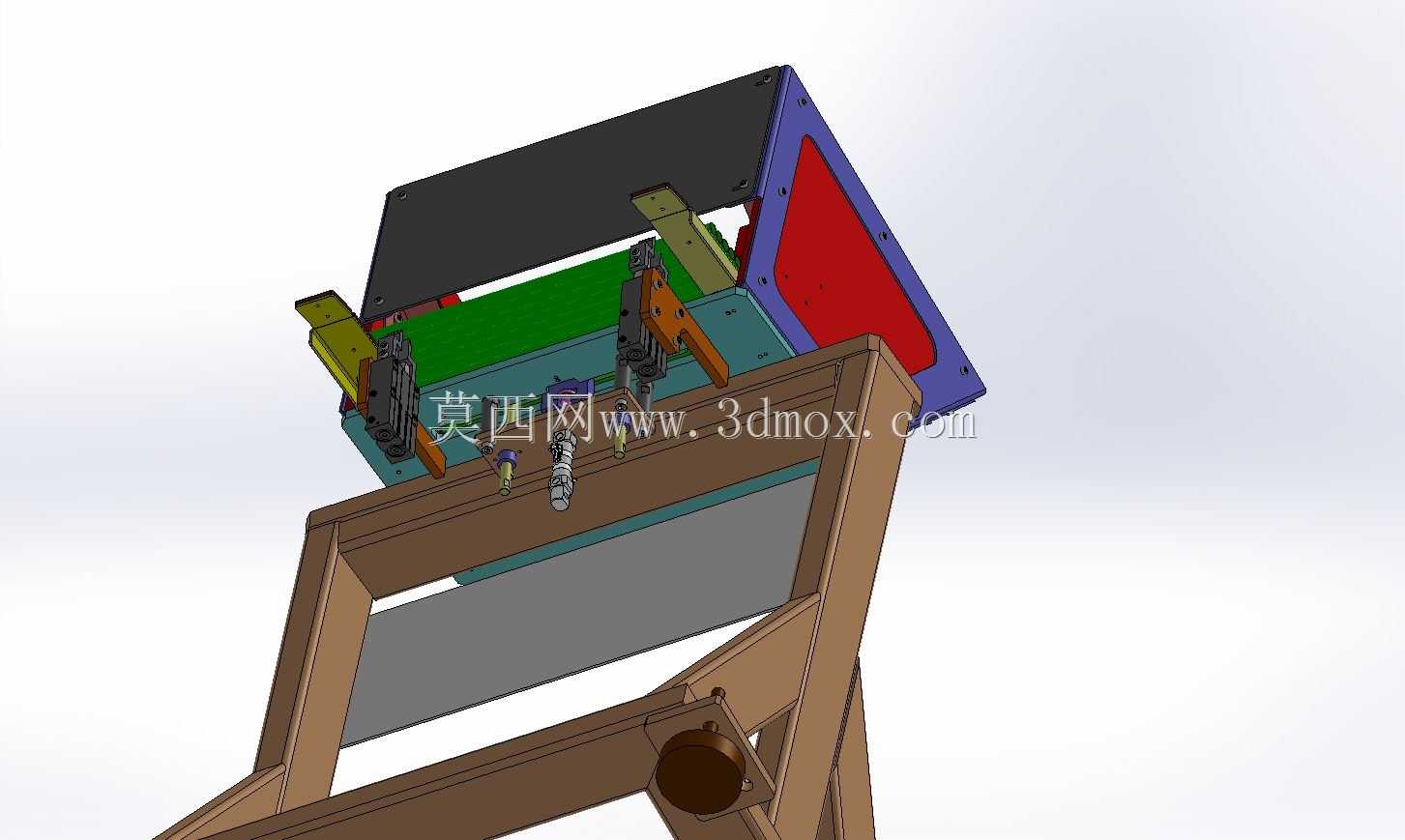

　　靠料斗出口位置的侧壁倾角更大，保证管料能够依靠自重向出口位置滑移，不会在料斗角落形成堆料死角，料斗内壁做了光滑过渡处理，没有突出的螺栓头或焊接凸点，避免管料滑移过程中被凸起刮伤表面，尤其适配表面质量要求较高的精密管材、薄壁管材的储料需求。料斗出口位置配置了可往复动作的单管出料机构，每次动作仅允许单根管材从出口落下，出料口的间隙可根据待处理管材的直径做适应性调整，适配一定直径范围内的圆管、方管类工件的分配需求，出料机构的动作行程经过匹配设计，不会出现两根管材同时卡入出料间隙的情况，也不会因为间隙过小导致管材无法顺利送出。出料位置下方预留了足够的安装空间，可直接对接后续的输送轨道、加工工位进料口，不需要额外增加转接导向结构，

　　设备的整体安装边界紧凑，不需要占用过大的车间场地，可直接放置在现有生产线的空余工位，不需要对原有生产线布局做大幅改动。设计过程中优先考虑了管料输送的顺畅性，料斗的倾斜角度经过反复校核，保证不同长度、不同材质的管材都能依靠自重顺利滑向出料口，不会因为管材与料斗壁的摩擦力过大导致滞料；支撑机架的高度设计匹配常规生产线的作业高度，操作人员站在地面即可完成料斗的补料操作，不需要额外配置登高作业平台，日常补料作业的便利性较高。设备的整体结构没有复杂的传动组件，日常维护仅需要定期检查出料机构的动作顺畅度、紧固机架连接螺栓即可，不需要复杂的维护保养流程，适合中小批量管材加工车间的日常生产使用，能够稳定完成单管逐次分配的作业需求，为后续工序提供稳定的单管送料支撑，避免多管进料导致的后续工序故障，提升整条生产线的运行稳定性。
