网点油漆标记执行机构三维结构

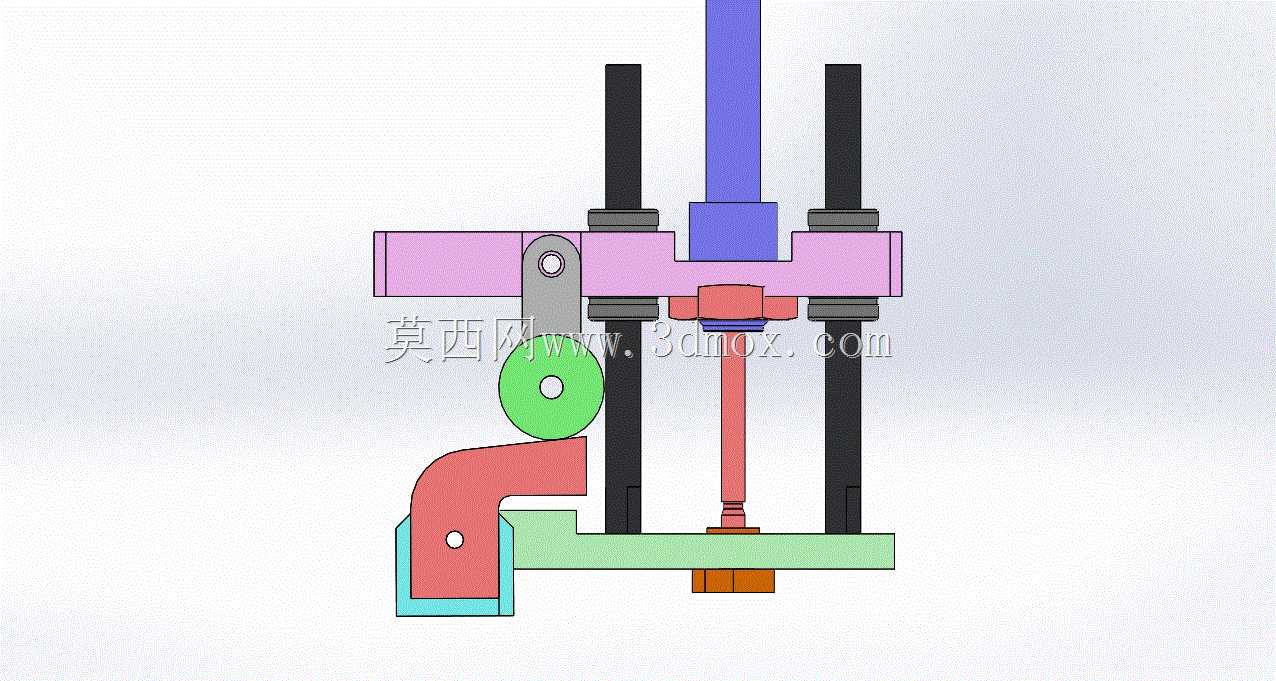

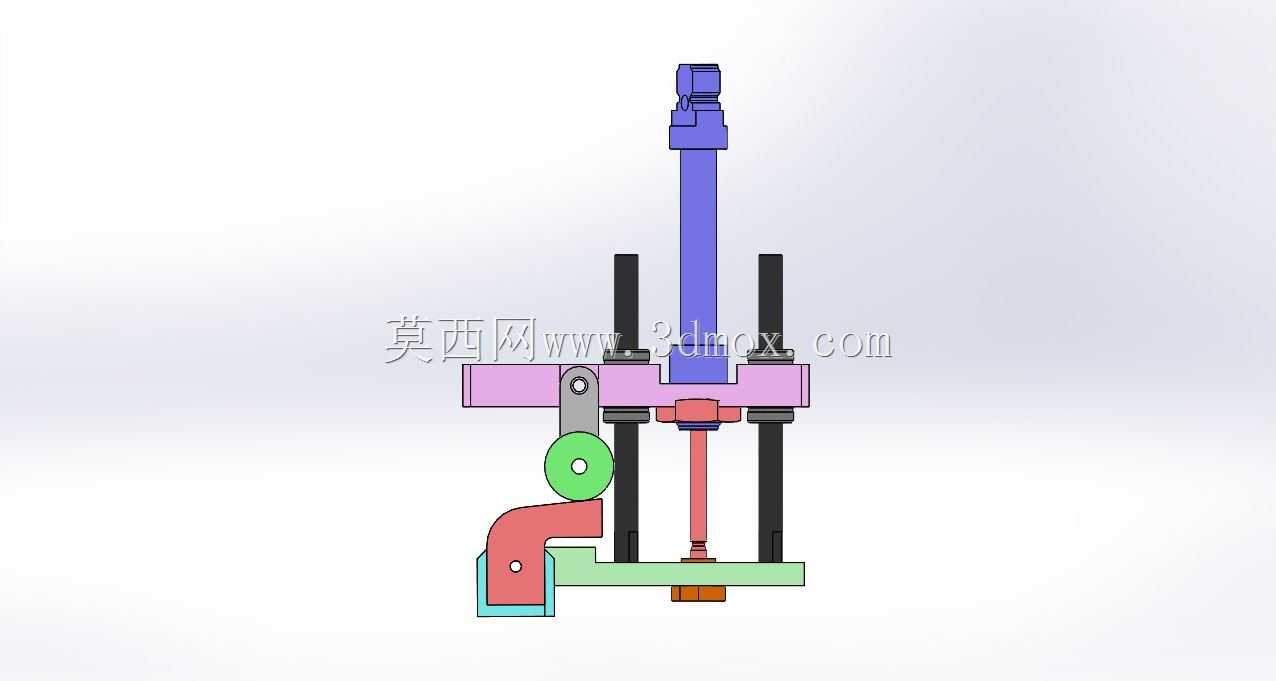

　　这套标记执行组件主要面向离散制造产线的工件溯源标记工位，覆盖汽配冲压件、电子结构件、五金小件的在线打点、油漆涂标作业场景，在产线末端检测工位、工序流转节点替代人工标记动作，避免人工标记位置偏差、油漆量不均、漏标错标问题，适配节拍在1-3秒每件的中低速自动化产线，可直接集成在皮带线侧边、工装夹具旁的安装位，不需要对现有产线做大规模结构改动。从结构逻辑来看，整套机构采用凸轮-连杆复合传动路径，竖向布置的动力输入轴承接外部驱动动力，通过偏心轮与摆臂的配合，将连续旋转输入转化为两个方向的协同动作：一是驱动绿色滚轮带动红色摆杆完成横向避让与下压的复合动作，在标记头下行前先将摆杆端部的定位块压合在工件表面，完成待标记位置的精准抵靠定位，

　　避免工件受标记力出现位移；二是驱动中部的竖向滑套带动标记笔杆完成垂直下行动作，当定位块抵紧工件后，标记笔头刚好接触工件表面，完成网点压印或者油漆点涂动作，动作完成后摆杆先抬起避让，标记笔随后复位，整套动作时序完全通过机械结构的型线配合保证，不需要额外增设传感器做动作时序校验，运行稳定性更强，在粉尘、少量油漆雾的车间环境下也能长期稳定运行，不会像气动标记头那样出现气源压力波动导致标记深浅不一的问题。设计过程中优先考虑了安装边界的适配性，整套机构的安装基准为底部的浅绿色安装平板，平板上预留了四个对称布置的长条形安装孔，可适配不同孔距的安装支架，横向安装跨距控制在120mm以内，竖向总高度不超过180mm，厚度方向尺寸控制在60mm，

　　不会占用过多产线侧边空间，两根竖向导向柱采用光轴加直线轴承的配合形式，导向间隙控制在0.02mm以内，保证标记头下行的垂直度，避免笔头偏斜导致标记点变形。标记头部分采用快换结构设计，笔头夹持位设置了锁紧螺钉，可根据标记需求更换不同直径的打点头、不同出漆量的油漆笔头，不需要拆解整套机构就能完成耗材更换，日常维护效率更高；摆杆与定位块的接触位置设置了聚氨酯缓冲垫，避免硬接触刮伤工件表面，同时抵消部分动作冲击，降低运行噪音。在实际选型适配时，可根据工件的标记位置高度，调整竖向滑套的初始安装位置，适配厚度在5mm到50mm之间的各类工件，定位块的抵压力可通过偏心轮的偏心距调整，针对薄壁易变形工件可减小抵压力，

　　针对厚重铸件可适当增大抵压力保证定位可靠性。整套机构的所有运动副都预留了润滑注油位，日常维护只需要定期加注润滑脂即可，没有易损的精密电子元件，适合在加工车间、装配车间这类环境相对复杂的生产场景长期使用，相比激光标记设备成本更低，相比气动标记设备不需要布设气源管路，集成门槛更低，适合中小制造企业做产线自动化升级时选用。
