哈雷机车发动机检修立式固定工装结构

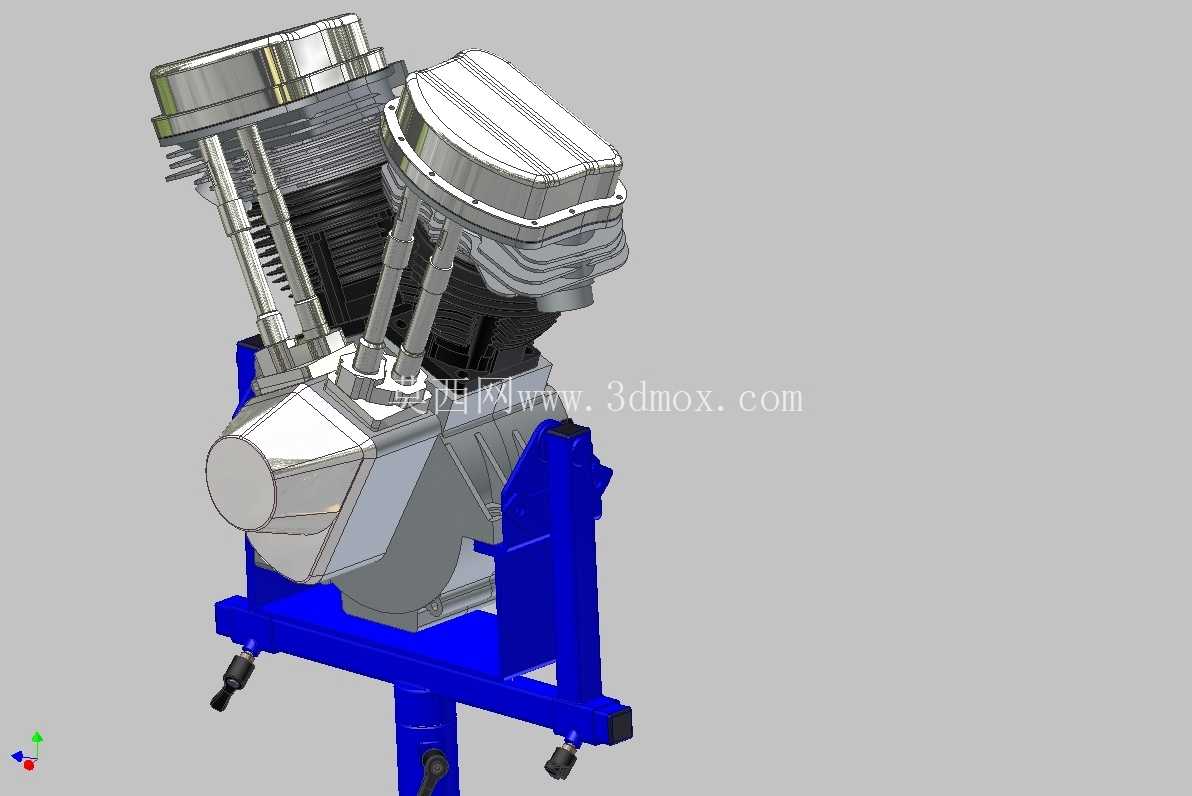

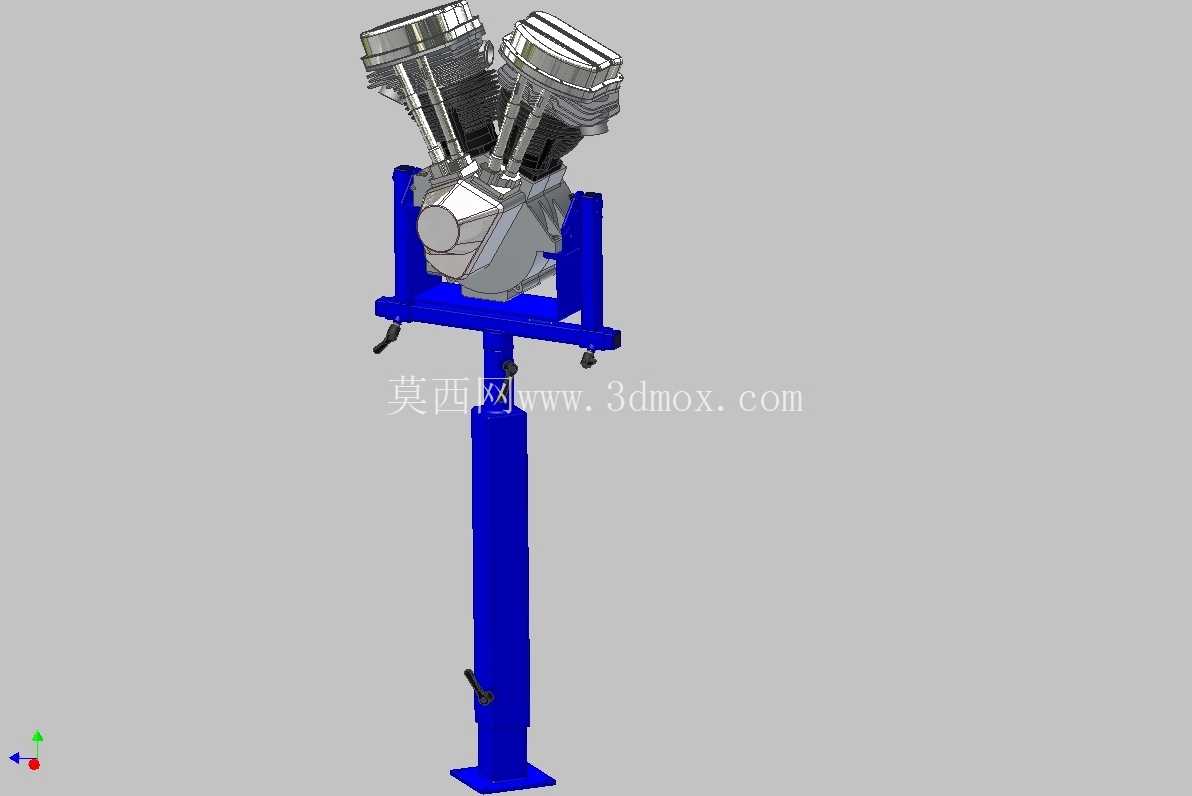

　　整体采用单立柱悬臂承托结构，底部为加粗实心立柱作为主承力构件，立柱表面做发黑防锈处理，上部的蓝色安装支架通过可调节抱箍结构与立柱连接，抱箍处设置快锁手柄，无需额外工具即可快速调整支架的整体高度，适配不同身高操作人员的作业高度需求，也能满足不同型号发动机的安装高度差调整。上部安装支架采用双侧支撑结构，对应发动机曲轴箱两侧的原厂安装孔位做定位设计，支架上的安装孔做长圆孔可调设计，可兼容同系列不同排量机型的安装孔距偏差，安装时只需将发动机曲轴箱侧的安装位与支架孔位对齐，穿入固定螺栓锁紧即可完成发动机的固定，固定后发动机呈竖直放置状态，前后两侧的缸头、左右两侧的离合边盖、磁电机边盖都完全暴露在操作视野内，无结构遮挡。这套立式固定结构主要面向大排量V型双缸发动机的线下检修场景，适配哈雷系列机型的拆装、维保作业需求，解决传统卧式台架操作时缸头、气门组件拆装空间受限，曲轴箱翻转作业需要多人配合的痛点。日常在机车维保工位上，维修人员常遇到大重量V缸发动机没有合适承托结构的问题，卧式放置时一侧缸体贴紧台架，调整气门间隙、拆解缸盖螺栓时操作空间狭窄，反复吊装翻转不仅效率低，还容易磕碰散热鳍片、缸体结合面造成二次损伤，这套立式结构的设计初衷就是针对这类作业痛点做定向优化。

　　从安装边界来看，立柱总高度控制在1.6米左右，上部支架调整到最高位置时，发动机顶部距离地面高度约1.4米，最低位置时约1米，常规维保工位的举升空间完全可以容纳，支架横向最大宽度为380毫米，安装发动机后整体横向最大尺寸不超过600毫米，不会占用过多工位通道空间，立柱底部可通过膨胀螺栓直接固定在水泥地面上，也可搭配加重方形底座放置在平整工位地面上，两种安装方式都能保证作业时的结构稳定性，即使在拆装扭矩较大的曲轴箱主螺栓时，整体结构也不会出现晃动、侧倾问题。

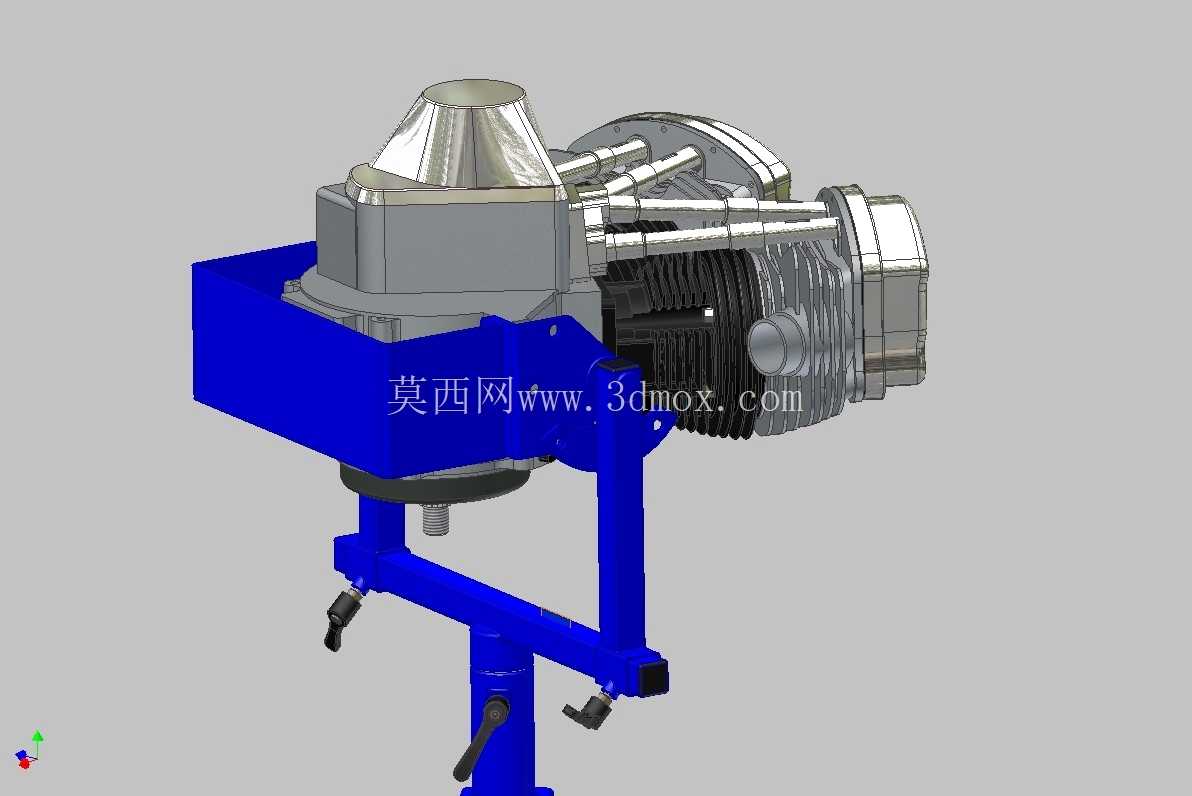

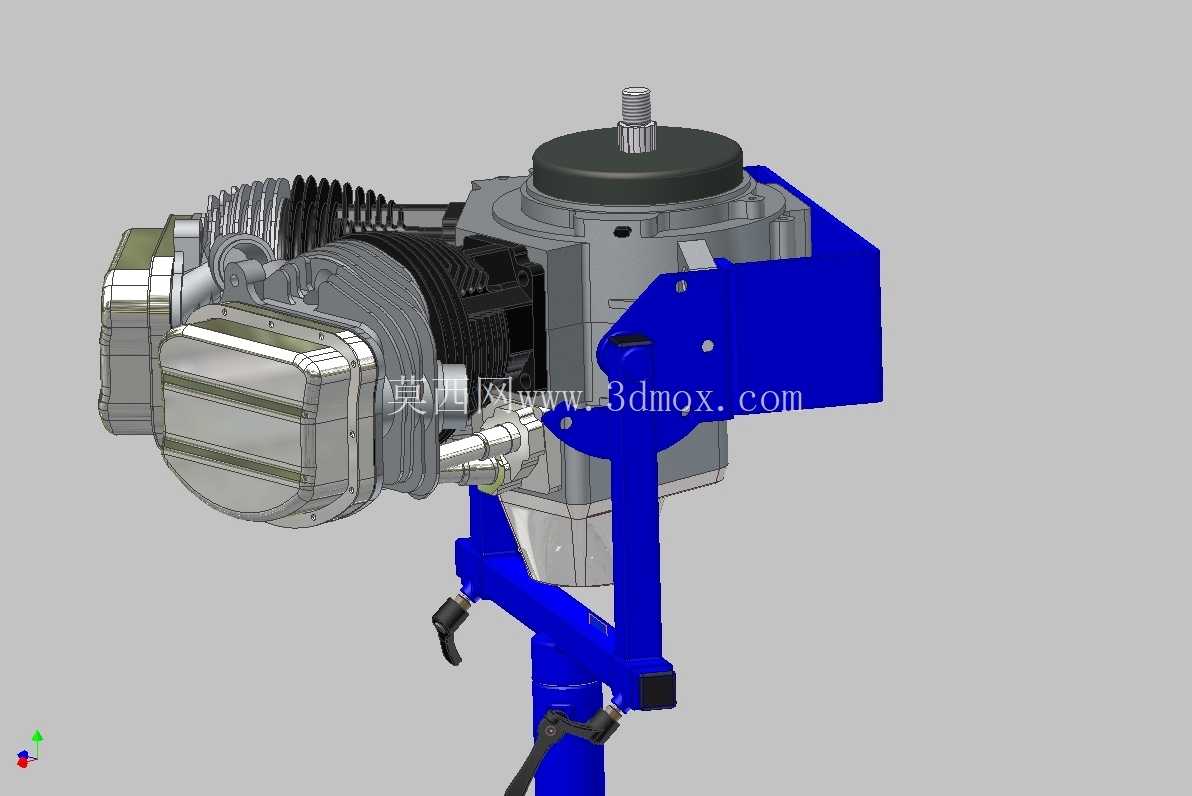

　　结构设计上充分考虑了维保作业的实际操作需求，支架与发动机接触的位置都做了橡胶垫缓冲设计，避免金属硬接触刮伤发动机壳体漆面，立柱上的高度调节档位做了等距定位卡槽，调整高度时不会出现支架下滑的安全隐患，上部支架还预留了360度旋转的可选结构，松开旋转锁止手柄后，可带动发动机沿立柱轴线做水平旋转，方便操作人员在不移动工位的情况下对发动机各个面的部件进行拆装作业，无需反复绕动机身走动。在实际使用场景中，这套结构除了用于哈雷V缸发动机的拆装修理，还可通过更换上部适配安装板，兼容其他同类型立式V缸发动机的维保作业，比如部分国产巡航车型的V型双缸发动机，只要安装孔距在支架可调范围内都可固定使用。

　　结构受力方面做了针对性的加强设计，上部支架与抱箍连接的位置做了三角加强筋焊接，可承受最大150公斤的静载荷，完全覆盖大排量V缸发动机的整机重量，立柱采用厚壁无缝钢管加工，抗弯曲强度满足日常拆装作业的扭矩受力需求，不会出现长期使用后立柱弯曲变形的问题。细节设计上，所有外露的螺栓端部都做了倒角处理，避免作业时剐蹭操作人员衣物或皮肤，快锁手柄采用包胶设计，冬季操作时不会冻手，锁止力度可通过手柄处的调节螺母调整，长期使用出现锁止松动时可自行调整预紧力，无需更换配件。不同于通用型发动机台架的多适配冗余设计，这套结构针对V缸立式检修的场景做了专门的结构优化，没有多余的冗余结构，整体重量控制在合理范围内，移动安装都比较方便，在机车改装店、品牌维保工位、发动机翻新作业场景中都能很好地适配作业需求，解决传统台架适配性差、操作空间不足的实际问题。
