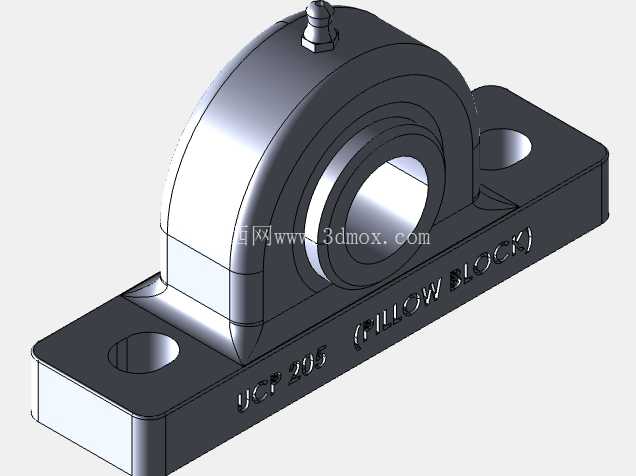

UCP205立式带座外球面轴承安装结构

做输送线维护和小型传动设备改造的工程师，对UCP系列带座轴承不会陌生，这次拆解的UCP205结构，是轻工输送、小型农机、食品包装线里出镜率极高的支撑部件。很多刚入行的设计人员选轴承座时容易只看轴径匹配，忽略安装边界和载荷方向，实际落地时经常出现安装孔对位不准、支座受径向力偏移、注油维护空间不足的问题，这个三维结构刚好把这些容易踩坑的细节都还原到位。

从实际应用场景看，UCP205这类立式座主要承受径向载荷，适配25mm直径的光轴，常见于皮带输送机的托辊支撑、小型风机的转轴固定、包装线的从动辊安装，还有农用机械里的传动轮支座——这类场景的共性是轴系转速不高，多在每分钟几百转的区间，工况里会伴随一定的振动，需要支座本身有足够的刚性，同时允许轴在安装时有少量的角度偏差，这也是带座外球面轴承相比整体式滑动轴承的核心优势。

看结构设计的细节，底座采用双安装孔的立式布局，两个安装孔的中心距是行业通用的固定尺寸，安装面做了铣平处理，保证和设备机架面完全贴合，避免锁紧螺栓后支座出现翘曲，导致轴承内圈憋劲、提前磨损。轴承座的腔体是和外球面轴承外圈匹配的球面结构，安装时可以自动补偿轴的同轴度误差，比如焊接机架时出现的安装面轻微倾斜、长轴加工的直线度偏差，都能通过这个球面配合抵消，不用像整体式轴承座那样要求极高的加工精度，大幅降低设备的制造成本和安装调试难度。

支座顶部预留了注油嘴安装位，直通轴承腔体的储油空间，日常维护时不用拆卸轴承端盖，直接通过油嘴加注锂基脂就能完成润滑，适合输送线这类需要定期不停机维护的场景。底座的安装孔做了沉台设计，内六角螺栓或者外六角螺栓锁紧后，螺栓头不会突出底座底面，保证整个支座和机架安装面完全贴合，不会出现虚接。轴承外圈的压合位置做了定位止口，安装轴承时可以直接推到位，不用反复测量定位深度，减少装配时的调整时间。

从安装边界看，这个结构的总高度、底座长度、安装孔孔径都严格遵循行业通用互换尺寸，不管是替换设备上已经磨损的旧轴承座，还是新建设备做选型，都不用重新修改机架的安装孔位，直接替换就能适配。很多小厂做的仿制轴承座容易在球面腔体的加工精度上偷工减料，球面和轴承外圈的配合间隙过大，运行时会出现异响、轴窜动的问题，这个三维结构里把腔体的配合公差、轴承的定位台阶、注油孔的通道路径都做了准确还原，建模时可以直接参考这些细节做干涉检查，比如安装时扳手的操作空间、注油枪和周边结构的距离、轴穿入后和端盖的间隙，都能在装配环境里提前验证，避免实际加工装配时出现干涉。

实际选型时还要注意，这类立式座不适合承受过大的轴向载荷，如果传动结构里有轴向力，需要额外加止推环或者选择带轴向定位的轴承座型号，而这个UCP205的结构本身只做径向支撑，设计时如果有轴向窜动的工况，要在轴系上额外做轴向限位。另外底座的两个安装孔，锁紧时要对称拧紧，避免单侧受力导致底座变形，很多现场维护人员图省事先拧死一侧再拧另一侧，很容易导致轴承内圈偏斜，运行时发热严重，这些细节在三维结构的装配关系里也能体现出来——安装面的平面度要求、螺栓的锁紧顺序对应的受力变形，都能通过模型做有限元分析的前置参考。

从建模逻辑上看，这个结构把铸造圆角、拔模斜度这些铸造工艺的细节都做了还原，不是简单的方块拼接，实际生产时这类轴承座都是铸铁铸造后再机加工安装面和轴承腔体，建模时保留这些工艺特征，后续如果要做工程图或者开模生产，都能直接复用模型数据，不用再重新补工艺特征。轴承座本体上刻印的型号标识，也是实际产品里的标配，方便现场维护时快速识别型号，不用拆卸测量尺寸就能采购替换件。
