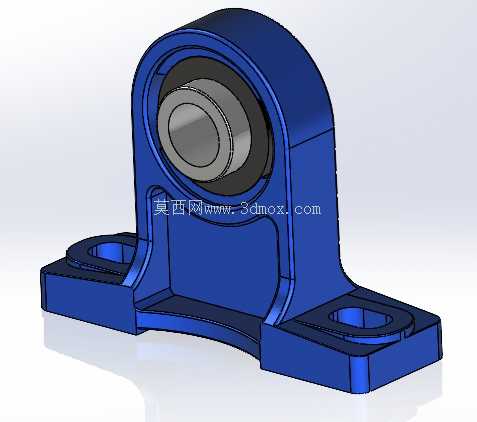

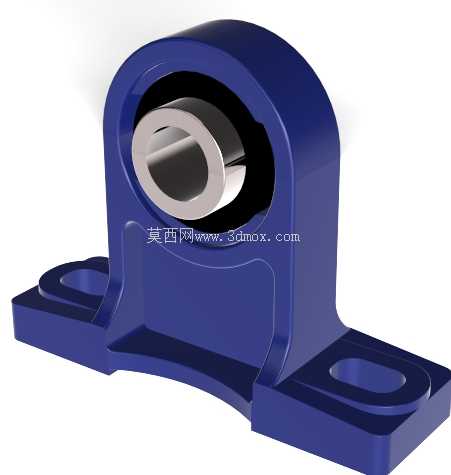

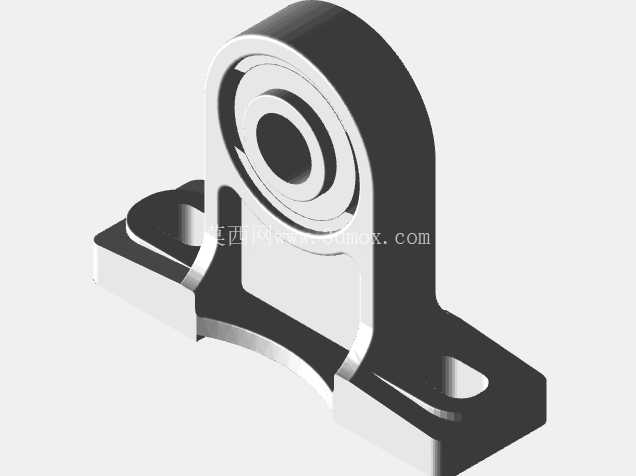

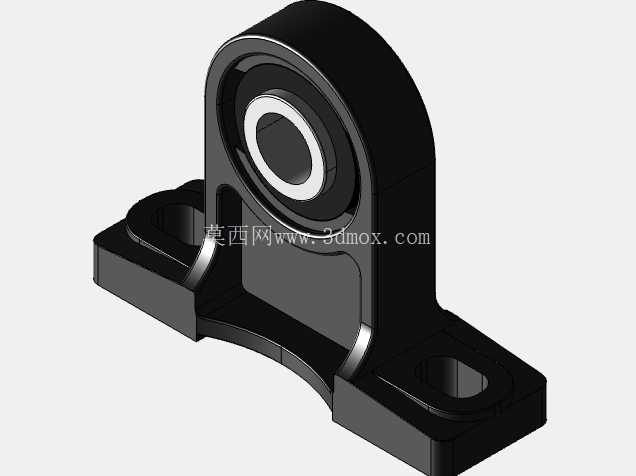

UCPH204立式带座外球面轴承结构

　　在轻工输送线、小型食品加工设备、农用辅助机具这类对安装便捷性有要求的传动场景里，带座外球面轴承的应用占比一直不低，UCPH204这类立式窄座结构的型号，尤其适配安装空间局促、轴系对中调整需求小的支撑点位。不同于传统剖分式轴承座需要配合调心滚子轴承、额外加装密封端盖的复杂装配逻辑，这款带座轴承把轴承本体与立式铸造支座整合为一体式组件，出厂时已经完成轴承内圈与支座的预配合，现场安装时只需要完成支座与安装基面的固定、轴与轴承内圈的顶丝锁紧即可，不需要额外调整轴承游隙，能大幅缩短现场装配的工时。

　　从结构设计逻辑来看，这款轴承的支座采用高刚性立式结构，底座两个安装脚为对称布局，长圆形安装孔允许安装时在横向做一定范围的位置微调，抵消安装基面加工时的孔位误差，不需要在安装板上二次扩孔调整。支座的承托部分采用加厚圆弧过渡设计，从底座安装面到轴承外圈承窝的位置做了多段圆弧加强，避免设备运行中受径向载荷时出现支座根部断裂的问题，这类结构在承受连续径向冲击的输送辊道支撑场景里，能有效降低支座开裂的失效概率。轴承本体采用外球面结构，外圈球面与支座内的球面承窝配合，允许轴系出现小角度的偏斜，自动补偿安装时的同轴度误差，以及设备运行中机架轻微变形带来的轴系不对中问题，避免轴承因为附加弯矩出现早期点蚀失效。

　　内圈采用一侧伸出的加长设计，配置两个内六角顶丝，轴插入内圈后锁紧顶丝即可完成轴向固定，不需要额外加工轴肩、配置锁紧螺母，对于光轴的适配性很强，现场装配不需要对轴做复杂的二次加工。从安装边界尺寸来看，这款轴承的中心高是对应204规格轴承的标准尺寸，底座两个安装孔的孔距符合行业通用安装尺寸，替换同型号旧件时不需要改动原有安装板的孔位，能直接完成替换，降低设备维护的改造成本。轴承内孔为标准公制尺寸，适配对应直径的光轴，内圈与轴的配合为间隙配合，安装时只需要将轴擦拭干净插入内圈，锁紧顶丝即可，不需要热装等复杂工艺，普通运维人员即可完成更换作业。

　　密封结构方面，轴承两侧自带接触式橡胶密封圈，能阻挡日常工况下的粉尘、飞溅水渍进入轴承内部滚道，在普通干燥车间、轻度潮湿的加工场景里不需要额外加装密封防护结构，就能满足轴承的使用寿命要求。在实际设备选型中，这类带座轴承通常用在转速不高、径向载荷为主的传动点位，比如皮带输送机的托辊支撑、小型风机的叶轮轴支撑、包装设备的送料辊支撑，相比需要独立装配的轴承与支座组件，一体式结构的装配误差累积更小，整体刚性更均匀，运行过程中的振动噪音更低。建模过程中需要注意支座铸造圆角的处理，所有应力集中的位置都要保留符合铸造工艺要求的圆角，避免模型导入工艺分析软件时出现应力奇异的问题；轴承滚道的球面配合面要保证配合公差，还原实际装配时的调心活动余量；底座安装孔的沉台结构要准确还原，保证螺栓安装时头部能完全沉入沉台，不会出现干涉；内圈的顶丝孔位置要与轴的锁紧位置对应，还原实际装配时的顶丝锁紧空间，避免装配时顶丝与周边结构出现干涉。
