车床用三爪自定心卡盘精密三维设计

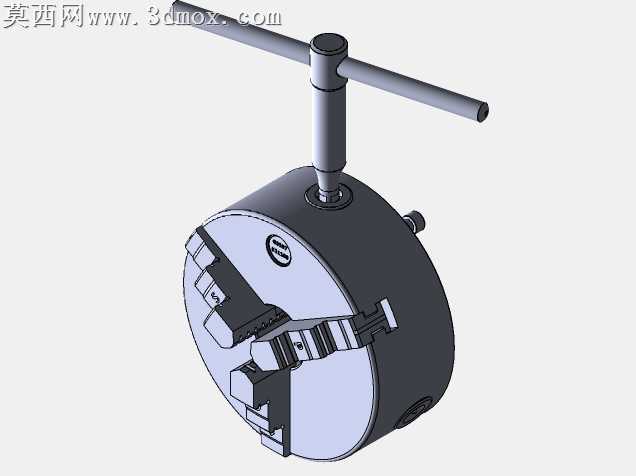

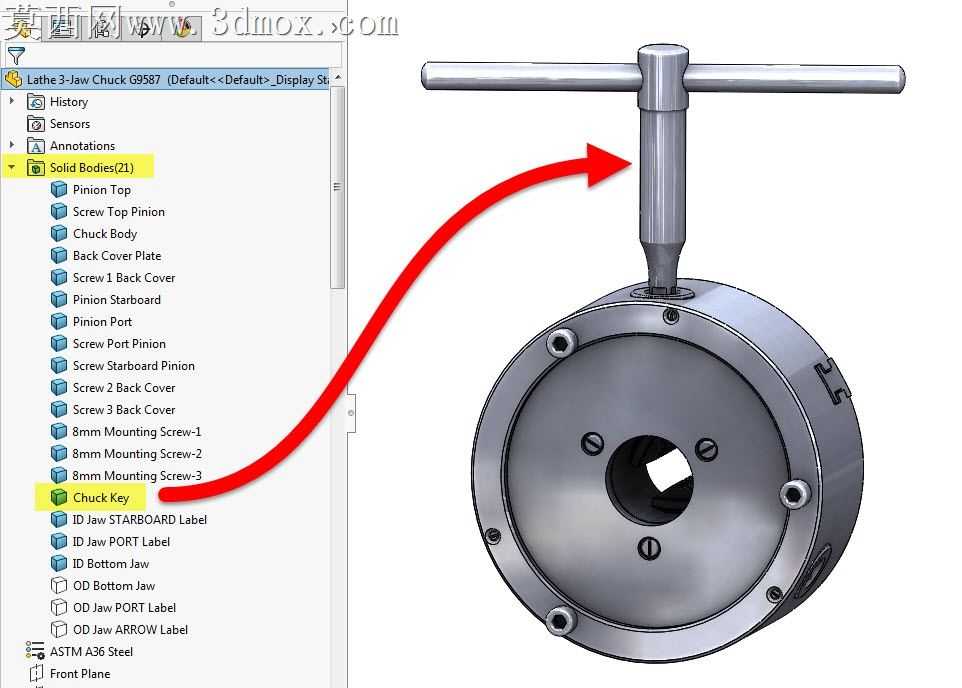

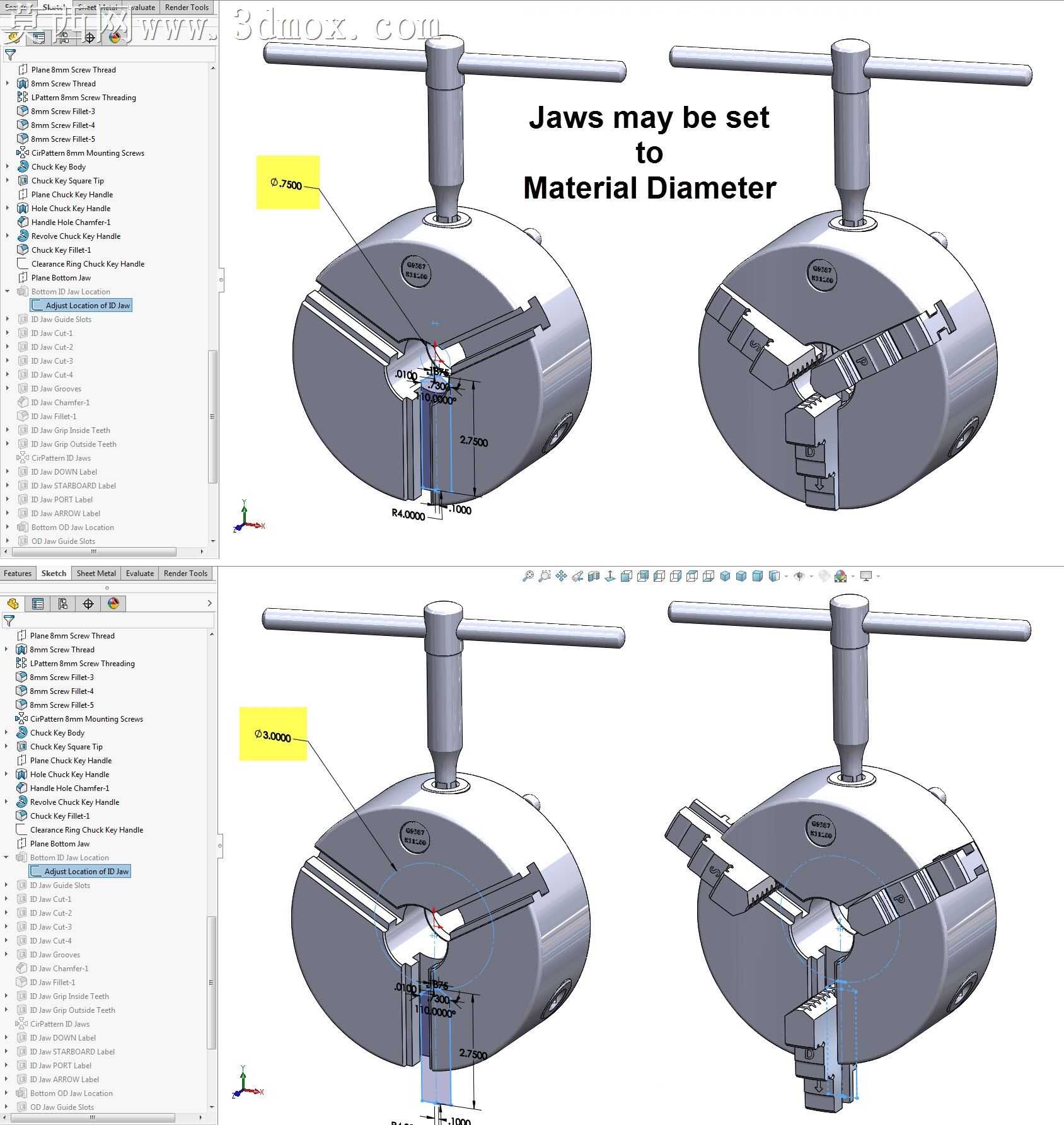

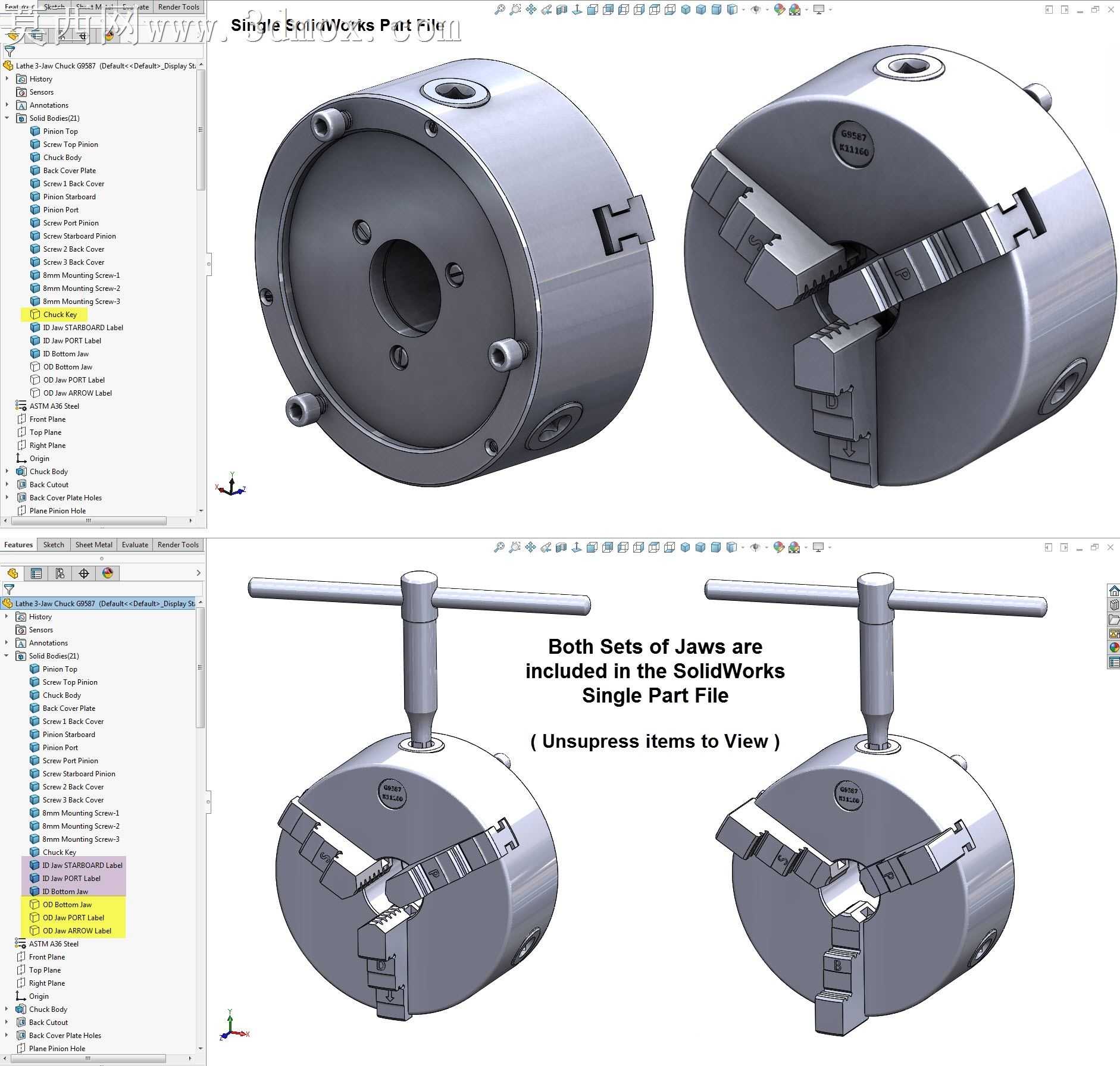

本作品为车床配套使用的三爪自定心卡盘三维设计成果，采用SolidWorks完成全参数化建模，建模过程严格遵循实际车床卡盘的生产制造尺寸规范，完整还原了卡盘的盘体、正反两套卡爪、卡盘键槽、安装定位孔、扳手插孔等全部结构细节。建模阶段首先完成盘体基体的特征构建，通过旋转、拉伸切除、圆周阵列等特征命令，精准还原盘体上的安装孔位、卡爪导向槽、锁紧机构配合位的尺寸公差，确保各部件的装配间隙符合实际装夹转动的需求。两套卡爪分别为正爪与反爪结构，均采用独立零件建模后完成虚拟装配，设计中特意保留了特征抑制功能，使用者可通过抑制对应特征快速切换查看不同卡爪的装配状态，也可根据实际装夹的工件直径大小，调整卡爪的伸出位置参数，适配不同尺寸棒料、盘类零件的装夹需求。渲染环节采用真实质感金属材质，盘体与卡爪均赋予调质合金钢材质属性，调整表面粗糙度、金属反光度参数，还原机床卡盘经过表面氧化处理的哑光金属质感，搭配软件自带的渲染环境完成效果输出，渲染图清晰展示了卡盘的外观细节与装配状态。设计过程中未构建卡盘内部的复杂减速传动零件，重点围绕装配尺寸匹配与外观真实感进行搭建，确保卡盘与车床主轴的安装位尺寸完全匹配，卡爪滑动槽的配合间隙经过参数校核，保证卡爪滑动顺畅无卡滞，同时还原了卡盘端面的标识刻印细节，让模型整体还原度贴近工业实物。该模型可用于车床结构教学、机床装配仿真、装夹工艺演示等场景，参数化的设计也方便使用者根据自身需求调整卡盘规格尺寸，适配不同型号车床的装夹使用需求。
