多规格GOST标准橡胶密封件组套

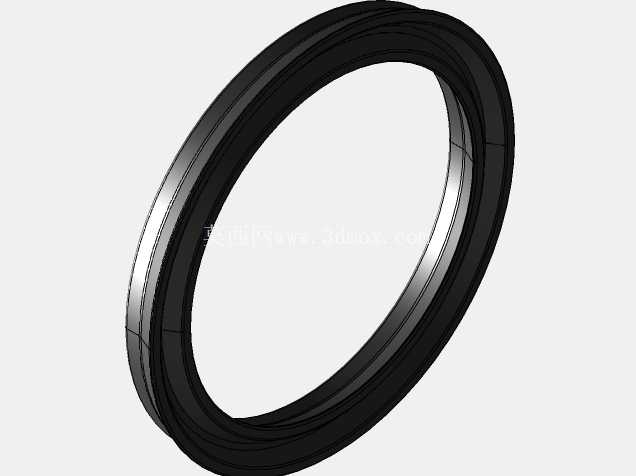

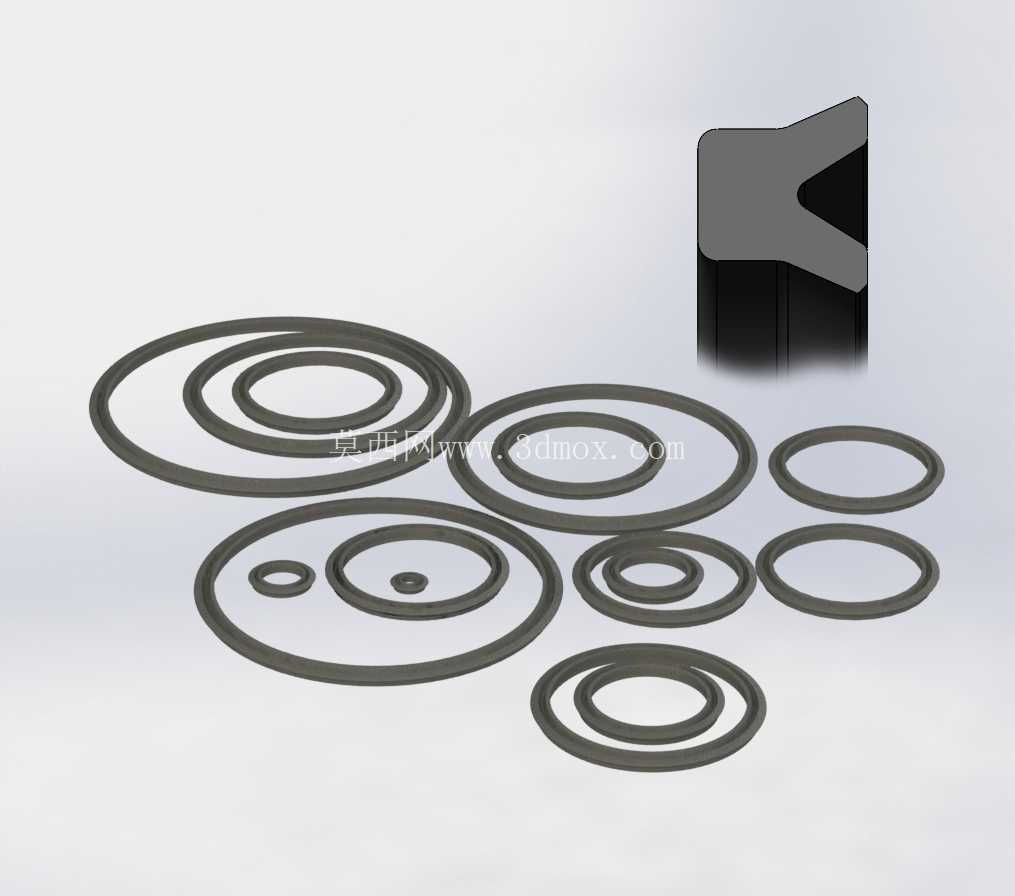

　　在液压系统、气动回路、流体输送管路以及各类工业设备的静动密封工位上，密封件是决定设备运行稳定性、介质泄漏率与服役寿命的核心基础零件，本次建模的密封件组套严格遵循GOST 14896 1型标准，覆盖了工程场景中最常用的多类尺寸规格，可直接适配不同通径的轴、孔配合密封需求。从实际工程应用来看，这类Y型截面的橡胶密封件，主要依靠安装后唇部的弹性变形填充配合间隙，在介质压力作用下唇部会进一步贴紧密封面，压力越高密封贴合度越好，既可以用于活塞杆类的动密封工位，承受往复运动下的摩擦损耗，也可以用于端盖、法兰连接位置的静密封，阻断液压油、压缩空气、水基介质等流体的泄漏路径。建模过程中首先梳理了标准规定的截面轮廓参数，Y型唇部的夹角、唇口厚度、根部圆角都严格匹配标准要求，避免出现建模偏差导致实际选型后安装干涉、密封失效的问题；针对不同尺寸的同型密封件，采用参数化驱动的建模逻辑，在保留统一截面特征的前提下，调整密封圈的内外径尺寸，覆盖从小通径控制管路到大通径油缸缸筒的常用密封规格，整套模型的截面一致性好，不同规格的密封件可以直接对应不同的安装槽尺寸调用。

　　从安装边界来看，这类密封件的安装槽需要匹配对应的截面尺寸设计，槽宽要略大于密封件的轴向宽度，预留橡胶受压后的形变空间，槽的内外径公差需要控制在合理范围内，过盈量太大会导致装配时唇口被剪切损坏，过盈量不足则会导致低压工况下出现泄漏；动密封工况下使用时，配合面的表面粗糙度需要达到Ra0.8以下，避免唇口被粗糙表面划伤导致早期失效，同时要在安装时涂抹对应介质相容的润滑脂，降低初始运动阶段的摩擦磨损。

　　实际设备选型中，不同尺寸的密封件对应不同的使用场景，小尺寸规格多用于气动阀岛、小型控制气缸的密封工位，这类工位压力通常在0.8MPa以内，运动速度适中，对密封件的摩擦阻力要求较高；中等尺寸规格多用于常规液压油缸、工业泵的轴端密封，工作压力通常在16-25MPa区间，需要密封件具备较好的耐压性能与抗挤出能力；大尺寸规格则多用于大型液压机、重型设备的主油缸密封，工作压力更高，往复行程更长，对密封件的抗老化、耐磨损性能有更高要求。

　　建模时特意还原了橡胶材质的视觉特征，密封件的截面棱角、唇口细节都做了精准还原，没有过度简化结构特征，结构设计工程师在做装配设计时，可以直接调用对应规格的模型放入装配体，检查密封件与安装槽、配合轴/孔的干涉情况，验证安装空间是否满足要求，不需要再重新绘制密封件轮廓，能大幅缩短密封工位的设计校验周期。需要注意的是，这类橡胶密封件在实际使用中要根据接触介质的类型选择对应材质，接触矿物液压油时选用丁腈橡胶材质，接触磷酸酯液压液、高温介质时选用氟橡胶材质，接触饮用水、食品级介质时选用符合卫生要求的特种橡胶材质，建模时的通用模型可以根据使用场景赋予对应的材质属性，满足不同行业的设计选型需求。整套密封件组套的尺寸覆盖全面，结构特征准确，既可以用于常规工业设备的密封结构设计参考，也可以作为三维装配场景中的标准件库内容调用，帮助工程师快速完成密封系统的结构匹配与空间校验，避免因密封件建模偏差导致的后续装配问题。
