汽车用高强度安装固定高级冲压件

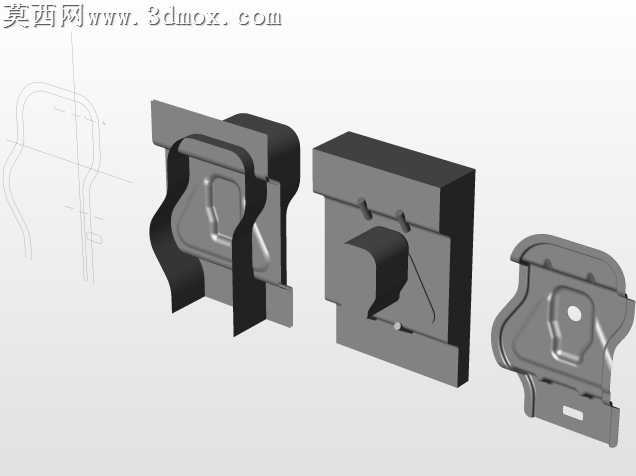

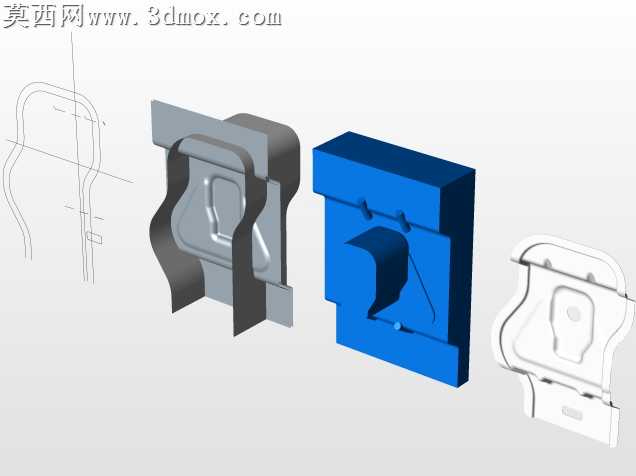

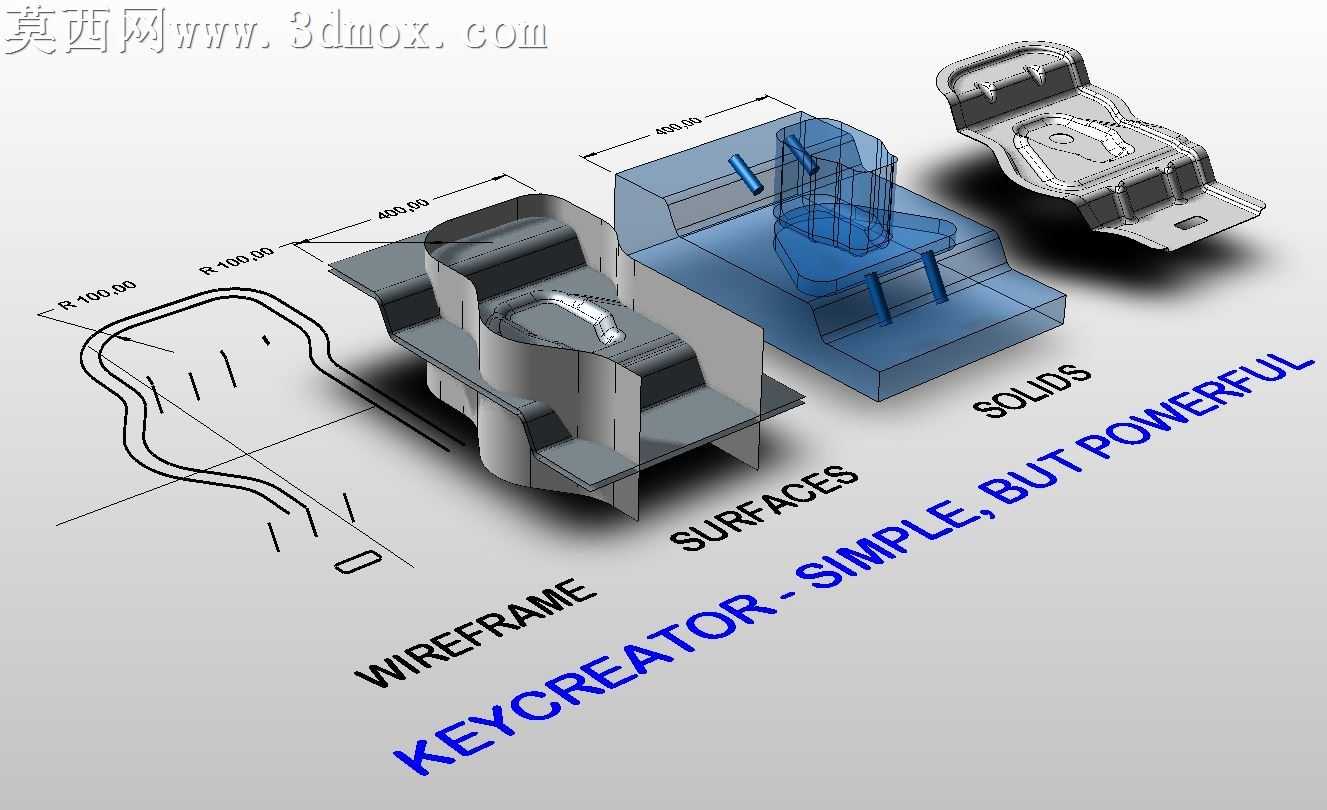

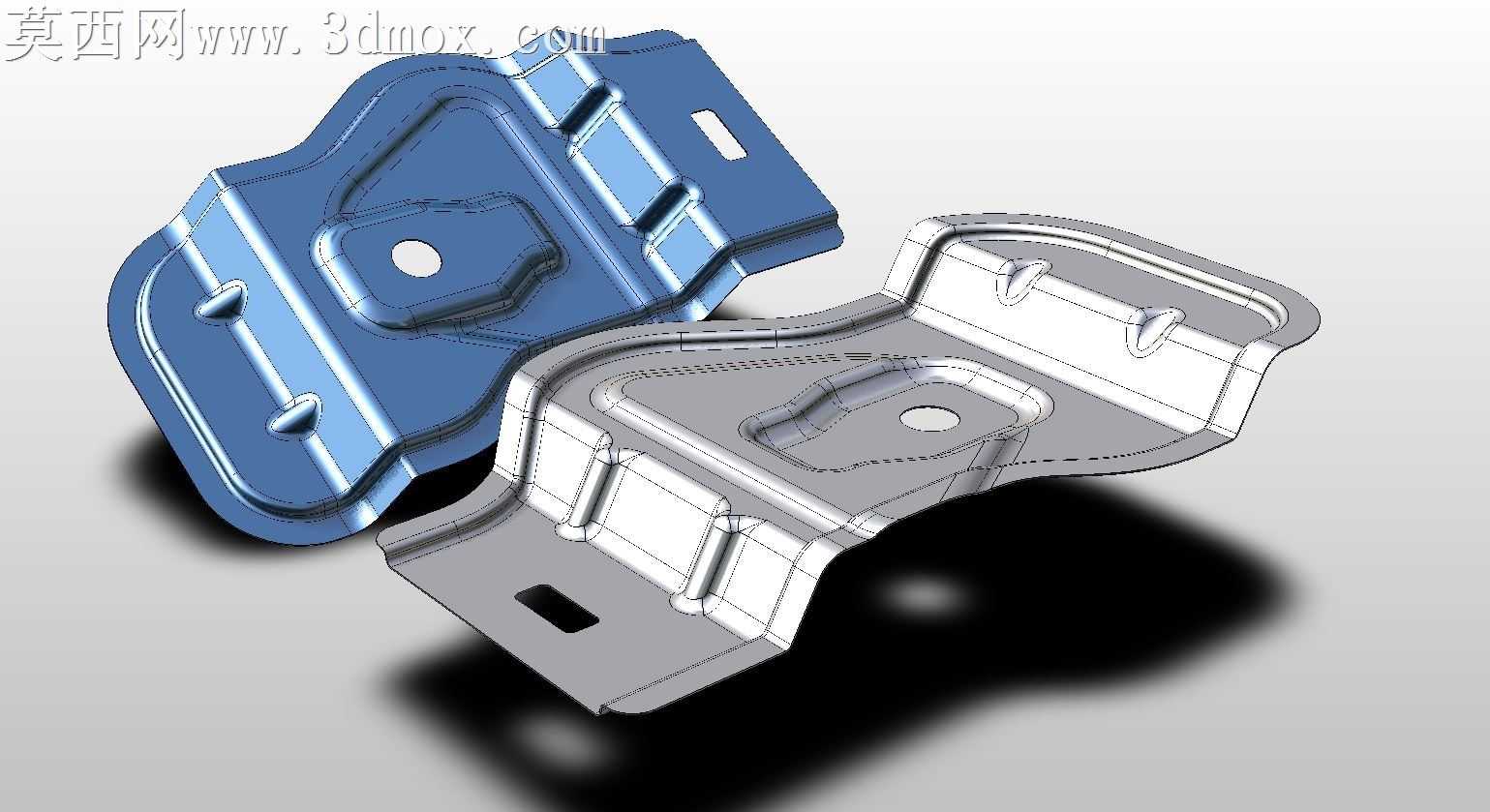

本作品为一款用于安装固定场景的高级冲压件三维模型，建模过程严格遵循冲压工艺设计规范，首先通过草图绘制精准勾勒零件的外轮廓与内部特征边界，对零件上的定位孔、安装槽、加强筋结构逐一进行参数化定义，确保各特征尺寸符合冲压加工的公差要求。建模阶段充分考虑冲压工序的成型逻辑，先完成基础平板料片的特征构建，再依次模拟落料、冲孔、拉延、折弯、整形等多道冲压工序的成型过程，对零件边缘的翻边结构、局部的凸起加强特征做了工艺性优化，避免出现冲压负角、料厚突变过大等易导致成型缺陷的问题。渲染阶段采用金属冲压件常用的材质表现方案，分别制作了蓝色电泳涂装与镀锌金属原色两种材质效果，蓝色涂装材质添加了细腻的金属漆颗粒质感与均匀的反光效果，还原汽车冲压件常见的表面处理状态；镀锌金属材质则还原了冷轧钢板冲压后的金属光泽，搭配线框叠加的展示方式，清晰呈现零件的壁厚分布与内部结构特征。模型结构上，零件主体采用不规则的曲面轮廓设计，中部设置下沉式的定位腔体，腔体中心预留圆形装配定位孔，两侧分布三道凸起的纵向加强筋，大幅提升零件的整体结构刚度，避免受力后发生形变；零件两端分别设计有带安装孔的固定支耳，支耳边缘做了圆角过渡处理，既消除冲压后的锐边隐患，也能优化装配时的应力分布。设计过程中重点考量了零件的成型可行性，对拉延深度较大的区域做了渐进式的曲面过渡，减少冲压过程中料片的拉伸应力集中，同时对所有折弯位置的内R角做了匹配料厚的参数设置，保证折弯后不会出现开裂、回弹超差的问题，整体结构兼顾了安装固定的功能需求与冲压量产的工艺要求，可用于冲压工艺设计参考、装配结构验证等场景。
