带锁紧操作手柄的万向节传动结构

　　在各类需要变角度传递扭矩的机械传动场景中，万向节是核心的铰接传动部件，这套带锁紧操作手柄的万向节结构，针对需要临时锁止传动角度、手动调整传动方位的工况做了针对性优化，区别于常规无锁止功能的十字轴万向节，它额外集成了手动操作的压紧锁紧组件，能在调整到目标传动角度后快速锁止，避免传动过程中角度偏移。

　　从实际应用场景来看，这类结构常出现在小型工装夹具的角度调整工位、手动操作的便携式传动工具、轻工设备的可调式输出端，比如小型台式钻床的角度调节输出架、手动换向的小型输送线换向接头、实验室小型搅拌设备的角度可调输出端，这些场景不需要大扭矩持续传动，但需要频繁调整传动角度，调整后需要可靠锁止，避免作业过程中角度窜动影响加工或作业精度。

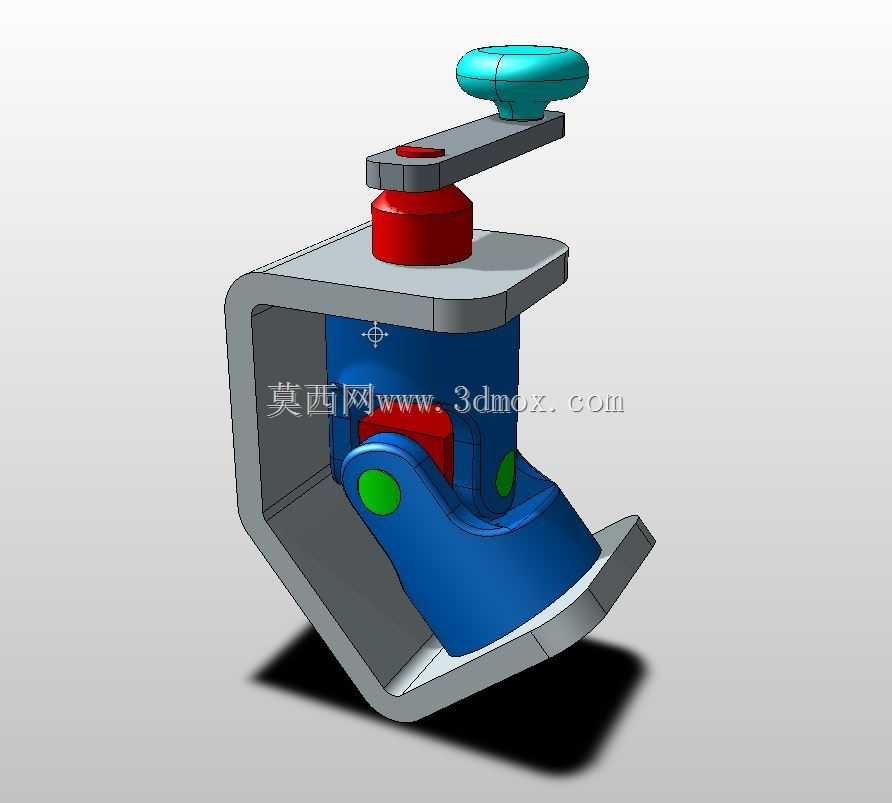

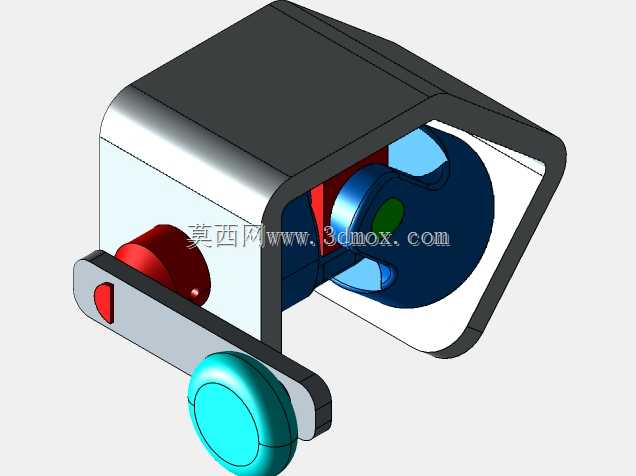

　　从功能特性上看，这套结构分为三个核心功能段：底部的C型安装基座是整个部件的安装基准，基座内侧预留了足够的铰接摆动空间，能让内部的蓝色铰接传动体在±35度的锥角范围内自由调整方位，不会和基座内壁发生运动干涉；中部的铰接传动段采用双销轴十字铰接结构，两个绿色的销轴衬套采用耐磨自润滑材质，既保证铰接转动的顺滑度，又能承受径向的传动载荷，减少长期转动带来的磨损量，铰接位置的间隙控制在0.02mm以内，避免传动过程中出现回程间隙影响传动精度；顶部的操作组件包含红色的压紧锁紧柱、灰色的操作拨杆、青蓝色的握持旋钮，当拨杆扳到锁紧位置时，红色锁紧柱会向下压紧内部的铰接体，通过接触面的静摩擦力锁死所有铰接自由度，此时整个万向节的传动角度完全固定，可以传递稳定的静态扭矩，当拨杆扳到解锁位置时，锁紧柱向上抬起，铰接体恢复转动自由度，可以手动调整输出端的朝向。

　　设计思路上，这套结构优先考虑了手动操作的便捷性，顶部的握持旋钮做了圆弧收边处理，表面没有尖锐棱角，操作人员徒手就能转动调整方位，拨杆的操作力经过杠杆比优化，只需要不到20N的力就能完成锁紧或解锁动作，不需要额外借助扳手等工具；其次考虑了安装适配性，C型基座的底部安装面做了平整处理，预留了两个沉头安装孔，可以直接通过螺栓固定在设备的安装平台上，不需要额外设计转接法兰，安装边界的宽度控制在120mm以内，高度方向总尺寸不超过150mm，不会占用过多的设备安装空间，适配小型设备紧凑的安装布局；另外在耐磨设计上，铰接位置的衬套可以单独拆卸更换，当长期使用出现磨损间隙过大的问题时，只需要更换衬套就能恢复精度，不需要更换整个部件，降低了后期维护成本。

　　在实际选型使用时需要注意，这套结构的额定传动扭矩不超过15N·m，适合轻载手动调整的工况，不能用于大扭矩的动力传动场景，比如重型输送机、机床主传动这类场景就不适用；安装时要保证基座安装面的平面度误差不超过0.05mm，避免安装后基座出现变形，导致铰接转动卡滞或者锁紧失效；锁紧操作时不要过度用力扳动拨杆，避免锁紧柱压力过大压伤铰接体的接触面，导致后续解锁困难或者锁紧接触面出现凹坑影响锁止可靠性；日常维护时只需要定期在铰接销轴位置涂抹少量润滑脂，就能保证转动顺滑，延长部件的使用寿命。

　　不同于工业重载场景使用的大尺寸万向联轴器，这类小型带锁止的万向节结构更贴近轻工设备、工装夹具的实际使用需求，把角度调整、锁止、传动三个功能集成在一个紧凑的结构里，减少了额外的锁止零件，让整体结构更简洁，安装维护更方便，在小型自动化设备的手动调整工位、教学实验设备的传动演示单元里，这类结构的应用占比正在逐步提升，它解决了常规万向节只能传动不能锁止角度的痛点，不需要额外增加角度固定的夹具，就能实现调整后锁止的功能，简化了设备的整体结构设计。
