多工位级进冲压模具及冲制金属件结构

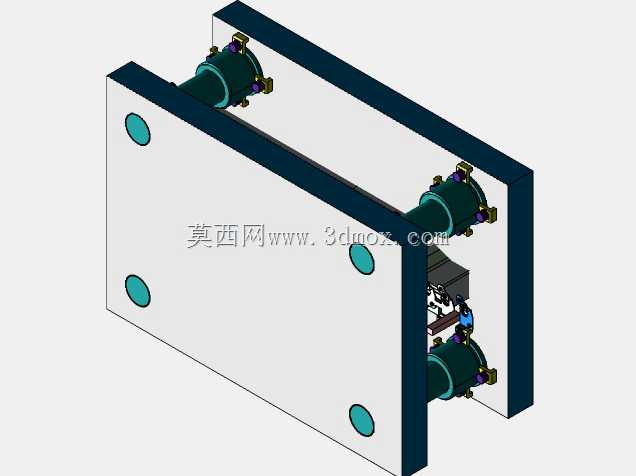

　　这套级进冲压结构主要面向中小尺寸异形五金连接件的批量连续冲压生产场景，常见于汽车零部件、通用五金配件、家电结构件的加工产线，可在单台压力机的单次行程内，通过多工位同步作业完成带料的冲裁、弯曲、成型、落料全工序，相比单工序模能大幅减少工件周转次数，降低多次定位带来的形位公差累积，适配卷料自动送料机构的连续生产节拍，稳定生产状态下每分钟可完成数十件成品冲制，能有效控制大批量生产的单件加工成本。从结构布局来看，整套模具采用后侧双导柱导向形式，导柱搭配导套实现上下模的精准合模导向，导柱直径与模座厚度匹配对应冲压力下的抗偏载需求，可承受连续冲压过程中的侧向力，避免凸凹模发生啃刃故障。上模座通过模柄与压力机滑块连接，

　　内部集成了各工位的凸模固定结构、卸料弹簧组件，卸料板采用弹性卸料结构，冲压前先压紧带料防止料带窜动，冲压完成后及时箍住凸模完成卸料，避免料带随凸模上行带起工件。下模座安装在压力机工作台面，对应各工位设置凹模镶块、定位销、顶料组件，工位之间通过步距定位结构实现料带的精准送进，每个工位对应一道加工工序，料带沿送料方向逐工位递进，最终在末端工位完成成品件与料带的分离落料。本次配套冲制的红色异形金属件为带多安装孔的折弯连接支架，零件上设置有多个不同直径的安装通孔、定位沉孔，同时带有空间折弯结构，对孔位同轴度、折弯角度公差、平面度都有明确要求，级进模的工位排布首先通过初始工位完成导正孔冲制、工艺切口冲裁，后续工位依次完成各型孔冲裁、

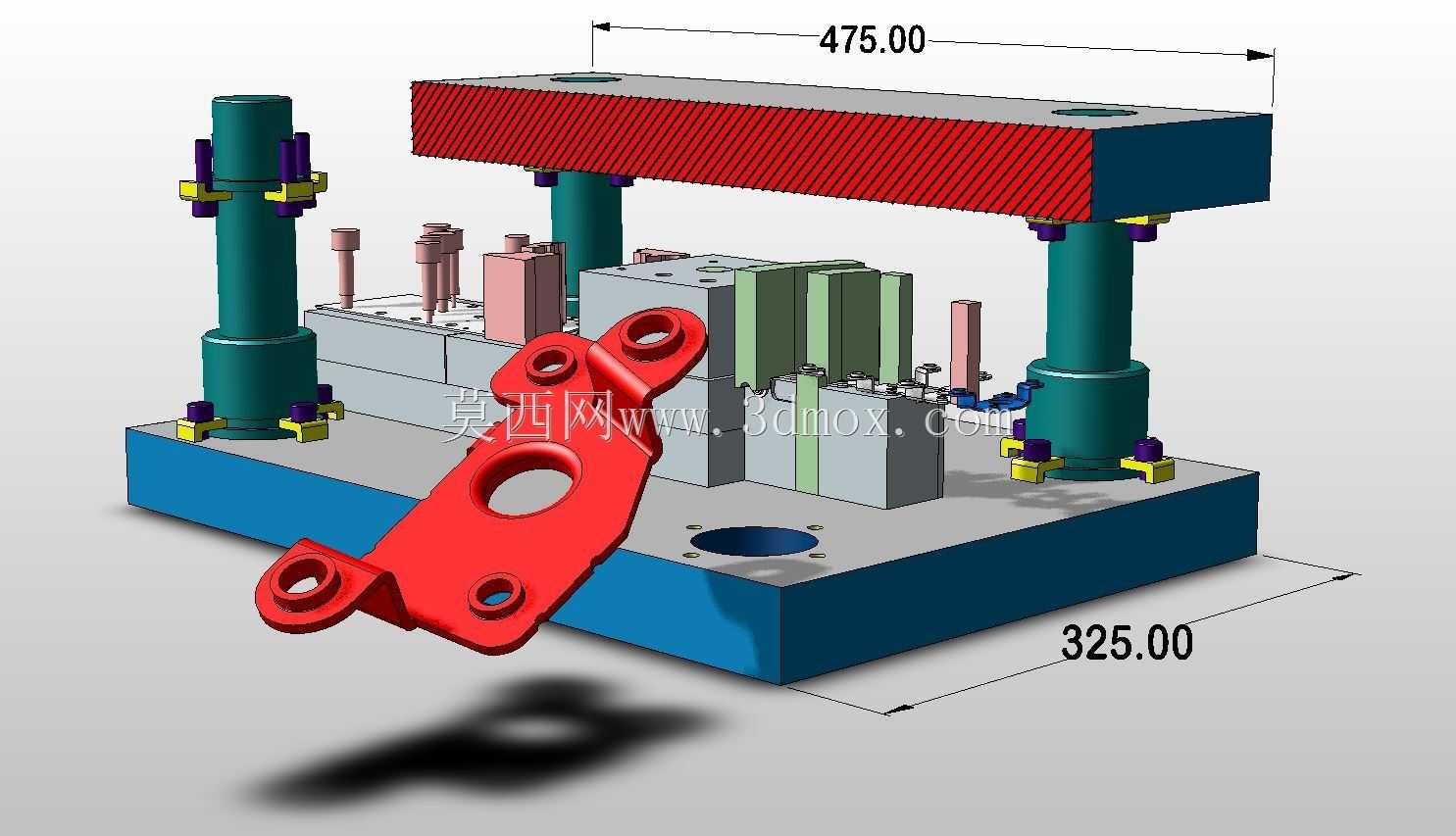

　　外形余料冲切、预弯、终弯、整形，最后工位完成落料，各工序的冲裁力经过平衡计算，避免压力机滑块承受偏载，同时各凸模的进入凹模深度经过精准调校，既保证冲裁断面质量，又减少刃口磨损量。整套模具的外形安装边界清晰，长度方向尺寸为475mm，宽度方向尺寸为325mm，安装时可直接适配对应工作台面尺寸的中小型开式压力机，上下模座的安装槽、压板固定位置符合常规冲床的装模尺寸规范，无需额外制作过渡转接板即可完成装夹。模具的易损工位全部采用镶块式结构，冲头、凹模刃口磨损后可单独拆卸更换，无需将整套模具从机床上拆下返修，能大幅减少设备停机维护时间。导柱导套配合面采用润滑结构，连续生产过程中可定期加注润滑油减少配合面磨损，延长导向组件的使用寿命。

　　卸料弹簧的选型根据卸料力计算结果匹配，保证卸料力足够同时不会对料带造成过度压痕，影响成品零件的表面质量。定位结构采用导正销与侧刃组合的定位方式，侧刃先完成带料侧边的定距冲切，后续工位通过导正销插入预先冲制的导正孔完成精定位，将送料步距误差控制在0.02mm以内，保证各工位的形位公差符合零件设计要求。下模设置的漏料孔与成品落料通道对齐，冲制完成的成品件与废料可通过漏料孔直接落入机床下方的收料箱，无需人工清理模面，适配自动化连续生产的需求。在实际生产调试过程中，需要先完成模具的空载合模调试，检查各凸模与凹模的配合间隙是否均匀，卸料板的活动行程是否顺畅，确认无干涉后再进行带料试冲，首件需要检测各孔位尺寸、折弯角度、外形轮廓是否符合图纸要求，根据检测结果微调凸模进入深度、定位销位置，直到连续冲制的零件尺寸稳定在公差范围内，即可启动自动送料机构进入批量生产状态。这套结构的设计充分考虑了连续冲压的稳定性与维护便捷性，各工位的工序拆分合理，没有出现工序集中导致的模具强度不足问题，也没有过度拆分工位导致模具外形尺寸过大、成本升高的问题，是中小尺寸异形冲压件批量生产的典型工装结构。
