通讯类塑料件注塑模具分割线结构设计

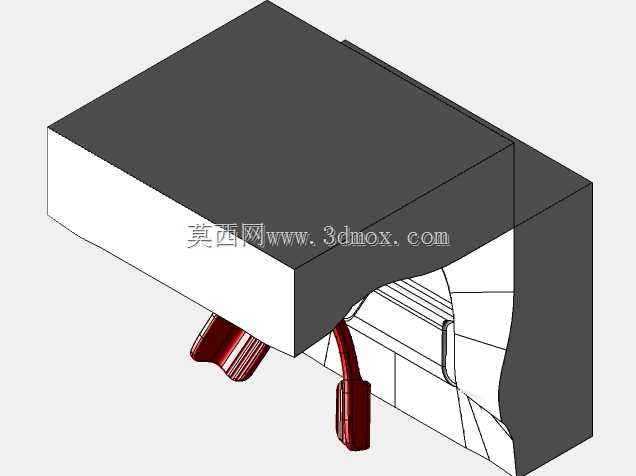

　　这套结构针对通讯类小型塑料穿戴配件的注塑成型需求开发，核心解决异形曲面件分型错位、飞边超差的行业常见问题，日常生产中适配卧式注塑机的标准模架安装，可直接配套常规冷流道系统使用，也可根据量产需求改装热流道结构降低料耗。从实际生产场景来看，这类带大弧度曲面、侧凹卡扣结构的通讯塑料件，传统分型方式容易在合模时出现封胶不严，导致产品边缘产生飞边，后续人工修边不仅增加工序成本，还容易破坏零件表面的哑光质感，影响装配后的贴合精度。这套结构的分型线沿着零件的曲面曲率连续过渡，完全贴合产品的外观棱线设置，合模时动定模的贴合面采用锥面定位结构，避免长期生产后模架偏移导致的分型错位，能将飞边厚度控制在0.02mm以内，满足通讯配件的外观装配要求。

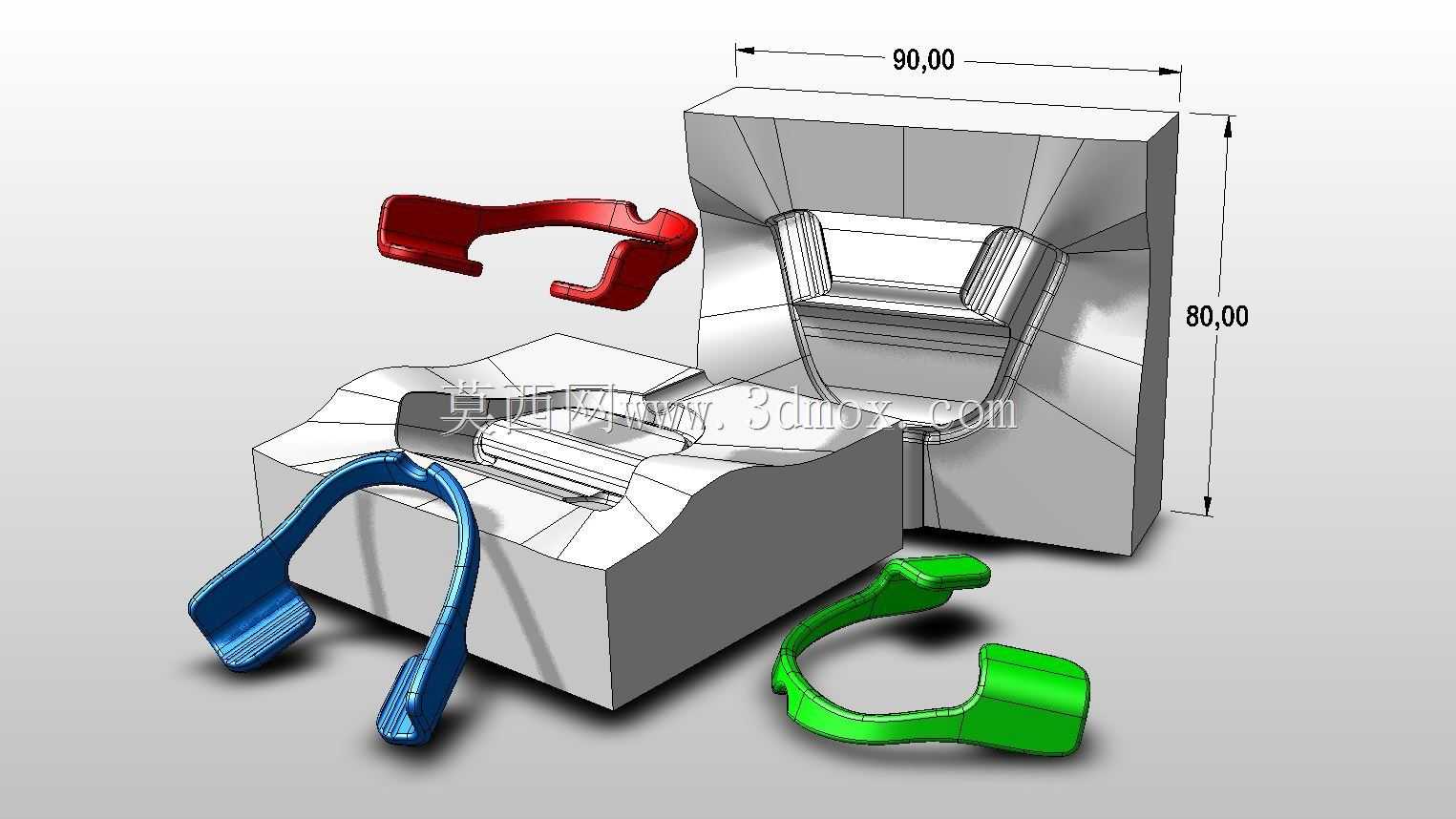

　　整体模架的外形边界控制在90mm×80mm的安装尺寸范围内，可直接适配120吨级以下的小型卧式注塑机，不需要额外改装设备的安装固定板，模架的导柱导套采用标准 Misumi 规格，后期维护更换配件无需单独定制，能降低车间的备件库存压力。设计过程中优先考虑了量产的脱模顺畅性，三个不同配色的成型零件分别对应不同的抽芯方向，绿色零件的侧凹结构采用斜顶抽芯，蓝色零件的长支脚结构采用隧道滑块抽芯，红色零件的卡扣结构采用定模弹块结构，三个抽芯机构的动作时序完全匹配注塑机的开模行程，不会出现抽芯干涉导致的零件拉伤问题。模腔的排气槽沿着分型线的末端设置，深度控制在0.015mm，既能顺利排出注塑过程中模腔内的裹挟气体，避免产品出现缺胶、烧焦缺陷，

　　又不会让熔融塑料渗入排气槽产生飞边。冷却水路采用环绕模腔的随形布置，距离型腔壁的距离统一控制在12mm，水路直径8mm，能保证模温均匀控制在60-80℃区间，减少零件成型后的翘曲变形，让产品的尺寸公差稳定在±0.05mm以内，满足通讯配件的装配互换性要求。这套结构的顶出系统采用顶块+顶针组合的方式，在零件的非外观面设置顶出位置，避免顶出痕迹留在产品可见区域，顶块的贴合面做了1°的斜度配合，长期生产反复顶出也不会出现顶块溢边的问题。从车间实际调机的角度来看，这套分型结构的浇口设置在零件的内侧面，采用点浇口进料，浇口痕迹直径控制在0.8mm以内，后续去除浇口后不会在外观面留下明显痕迹，适配ABS、PC+ABS等常用通讯塑料件的注塑材料，

　　成型周期可控制在25秒以内，能满足中小批量的量产交付需求。针对这类薄壁曲面件的填充问题，分型线位置的封胶面做了3mm宽的挤压边，合模时能产生足够的锁模压力，避免高速填充时熔体从分型面溢出，同时挤压边的硬度做了氮化处理，表面硬度达到HRC58以上，长期生产不会出现封胶面塌陷磨损的问题，模具的整体使用寿命可达到30万模次以上。
