加仑储液容器吹塑成型模具结构设计

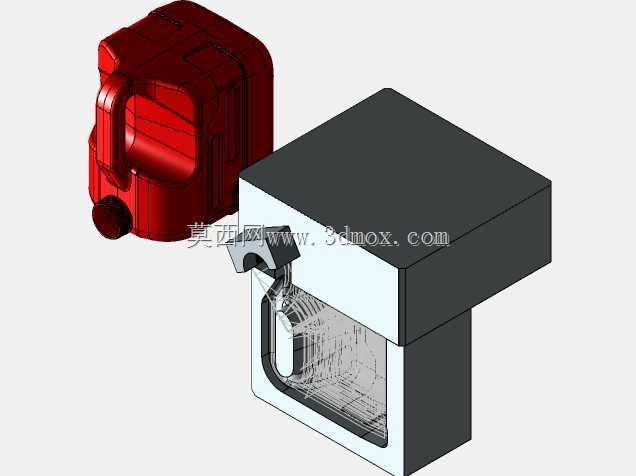

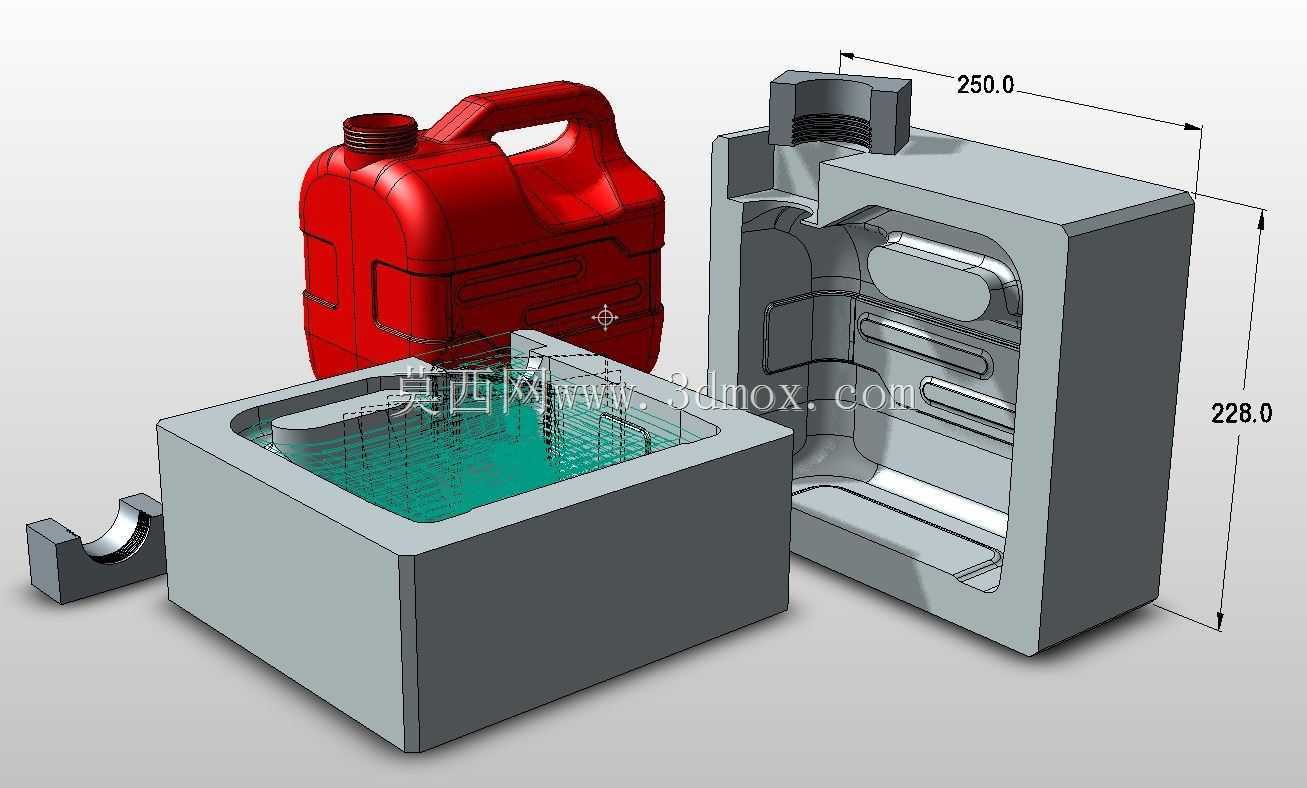

　　这套结构针对大容量便携储液容器的吹塑成型工序开发，核心适配车用尿素、园林灌溉药剂、民用散装饮用水等常见的五加仑级便携储液场景，日常工况中这类容器需要承受堆叠载荷、短途运输颠簸以及常见有机溶剂的弱腐蚀，因此模具设计阶段就把成型后制品的结构强度放在了优先级靠前的位置。从展示的剖视结构能看到，模具整体采用上下开模配合侧抽芯的结构逻辑，模腔总高度控制在250mm区间，整体外轮廓方正，适配常规200吨级吹塑机的安装模板尺寸，不需要额外改装设备的锁模机构即可直接上机调试。模腔内部做了多道纵横交错的加强筋成型位，对应制品成型后侧壁的内凹加强结构，能在不增加瓶身壁厚的前提下，把容器满载时的侧壁形变量控制在3%以内，

　　避免装满液体后出现鼓胀变形导致的堆叠失稳问题。容器顶部的一体式提手位置，模具单独做了局部镶件结构，因为提手位置是整只容器受力最集中的区域，日常提举满载容器时，提手根部的应力是其他位置的4-6倍，镶件采用淬火钢材单独加工，表面做了抛光处理，既可以保证提手位置的成型壁厚均匀，不会出现局部薄厚不均导致的受力断裂，后期如果提手位置出现磨损或者需要调整提手弧度，也不需要更换整套模腔，只需要更换对应镶件就能快速完成改型，大幅降低后续的改模成本。瓶口位置采用单独的螺纹型芯结构，配合通用的螺旋封口尺寸，成型后的瓶口可以直接适配市面常见的旋盖，不需要额外做二次加工。模具的冷却水道采用随形布局，沿着模腔的外轮廓均匀排布，

　　进水口和出水口设置在模具底座位置，和常规吹塑机的冷却水路接口完全匹配，冷却时水流可以均匀覆盖整个模腔表面，把成型周期内的冷却时间压缩15%左右，同时避免因为冷却不均导致的瓶身收缩凹陷、壁厚差过大的问题。和模具配套展示的红色容器样件，是试模阶段产出的合格制品，表面没有明显的合模线飞边，提手位置的过渡圆角做了R3处理，握持时不会出现硌手的问题，瓶身底部做了内凹的支撑脚结构，放置在平面上时可以保证足够的支撑面积，不会因为地面轻微不平整就出现倾倒。整套模具的分型面设置在瓶身侧面的中心位置，合模时的定位采用锥面定位结构，相比普通的导柱定位，锥面定位可以更好抵消吹塑过程中型腔内部的气压涨开力，避免合模错位导致的瓶身错边问题，

　　定位面的磨损量也比普通导柱结构更低，长期量产时的精度保持性更好。在排气设计上，模腔的各个拐角位置都做了微米级的排气槽，尤其是提手根部、瓶身加强筋的末端位置，这些区域在吹塑过程中很容易因为空气滞留出现成型缺料、表面灼烧的问题，排气槽的深度控制在0.02mm，既可以顺利排出腔内空气，又不会让熔融的塑料溢出形成飞边，减少后续的飞边修剪工序工作量。模具底座的安装位置做了统一的U型槽，适配不同规格的吹塑机模板固定螺栓孔距，安装时不需要重新在模板上打孔，只需要调整U型槽内的螺栓位置就能完成快速装夹，上下模的合模导向做了提前导入的倒角结构，合模过程中即使存在微小的位置偏差，也能通过倒角顺利滑入定位位置，避免硬接触导致的模腔表面磕碰损伤。针对这类大容量储液瓶的量产需求，模具的流道设计采用大口径的进料口，配合蓄料缸式吹塑机头，可以快速挤出足够长度的型坯，减少型坯在空气中的停留时间，避免型坯冷却下垂导致的瓶身上下壁厚差过大的问题，成型后的瓶身壁厚偏差可以控制在±0.1mm以内，完全满足民用储液容器的强度和密封要求。
