多工位铰接式机械连接固定支座结构

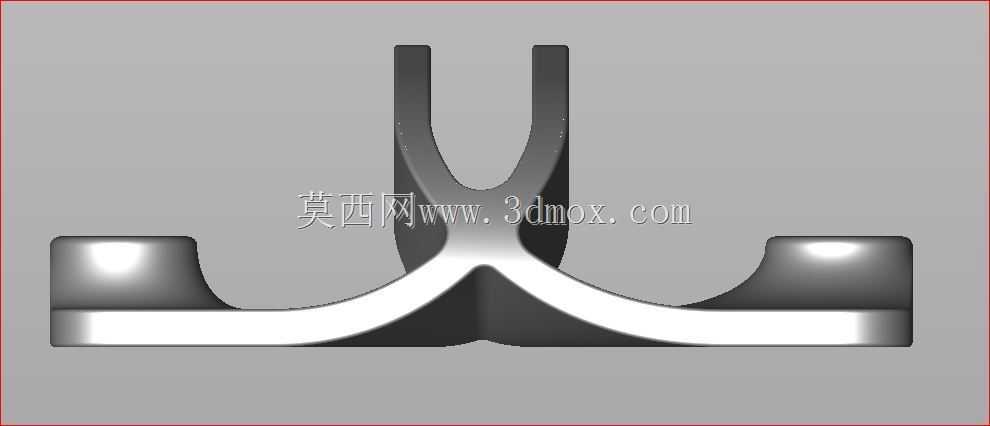

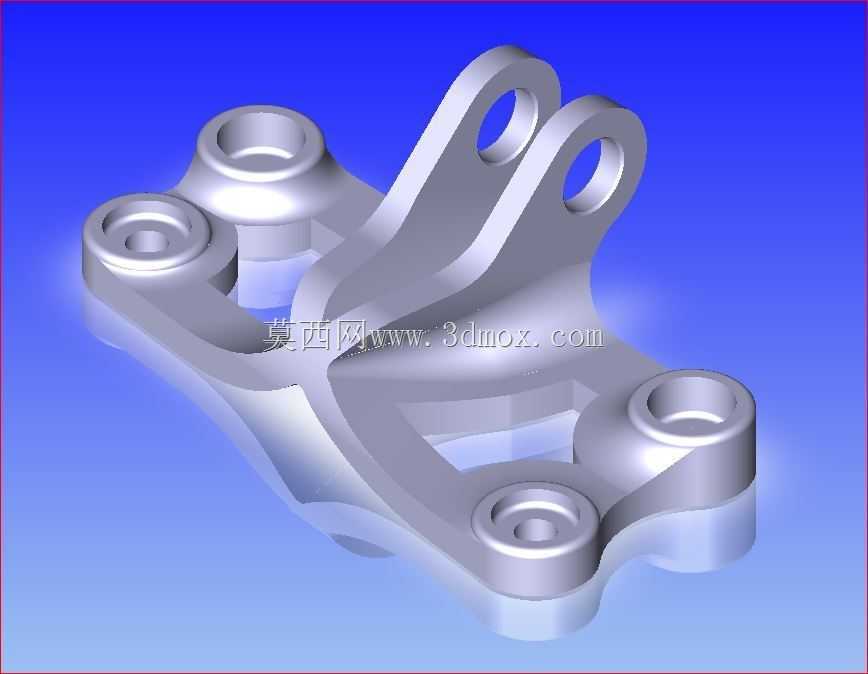

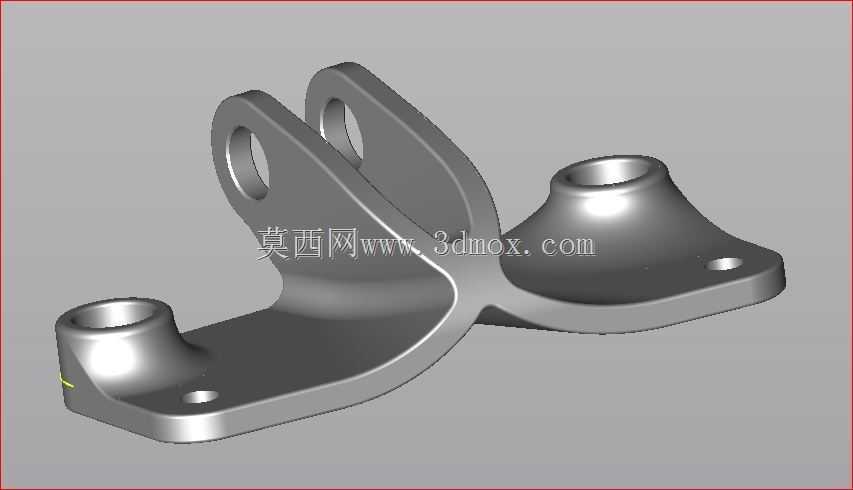

　　在各类工业装配场景中，这类多安装位的铰接支座常作为力传递与部件定位的核心连接件，广泛应用在需要实现部件间相对转动、同时承载多向载荷的装配链路里。从结构布局来看，该构件共设置六处带沉台的圆柱安装孔，其中四个沉孔分布在构件下部的两个对称凸台上，每个凸台同轴设置两个上下贯通的安装孔，孔位周边做了加厚凸缘处理，能够在螺栓锁紧时分散接触面压应力，避免长期受载后出现接触面塌陷、螺栓松动的问题；上部伸出的两个带孔耳板呈夹角布置，耳板孔的轴线与下部安装孔的轴线存在固定空间夹角，可适配铰接销轴的穿装需求，实现与配套连杆、摆臂类部件的转动连接，耳板与下部基体的过渡区域做了大圆弧平滑过渡，能够有效降低应力集中系数，在承受交变冲击载荷时减少裂纹萌生的概率。

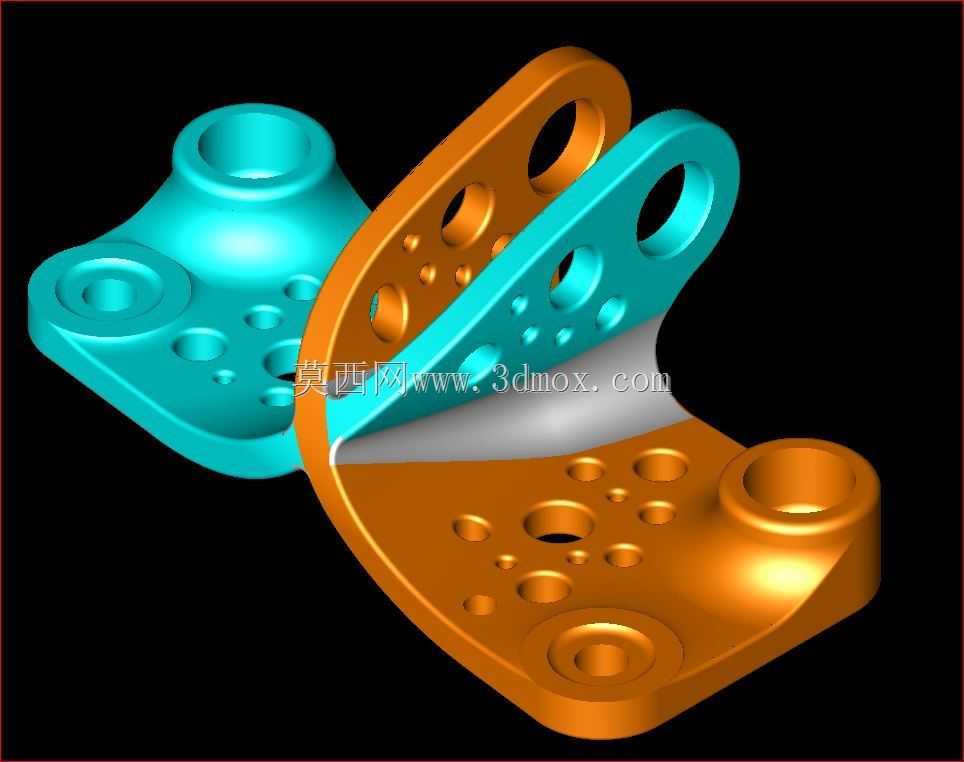

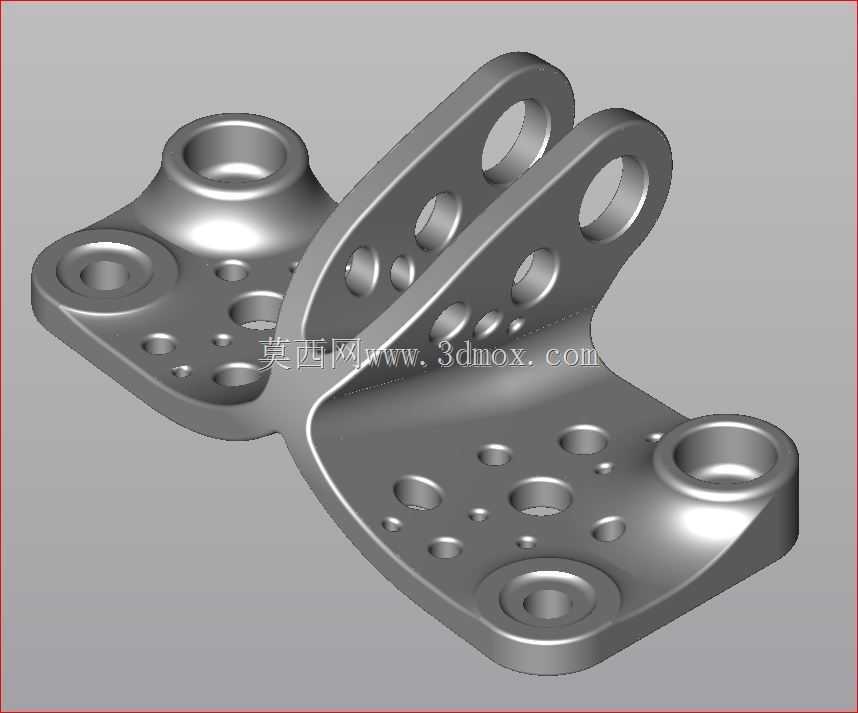

　　从设计逻辑上看，该构件的整体轮廓采用了拓扑优化后的异形构型，没有多余的冗余材料，在保证整体结构刚度的前提下尽可能缩减了非承载区域的材料厚度，下部两个安装凸台之间通过弧形筋条连接，既提升了两个安装位之间的结构整体性，也避免了整块实体结构带来的重量冗余。构件的所有棱边均做了圆角倒钝处理，一方面是消除加工过程中产生的锐边毛刺，避免装配过程中划伤操作人员或配套部件的防护层，另一方面也能减少热处理过程中因棱角处冷却速度不均产生的淬火应力，提升构件整体的疲劳强度。

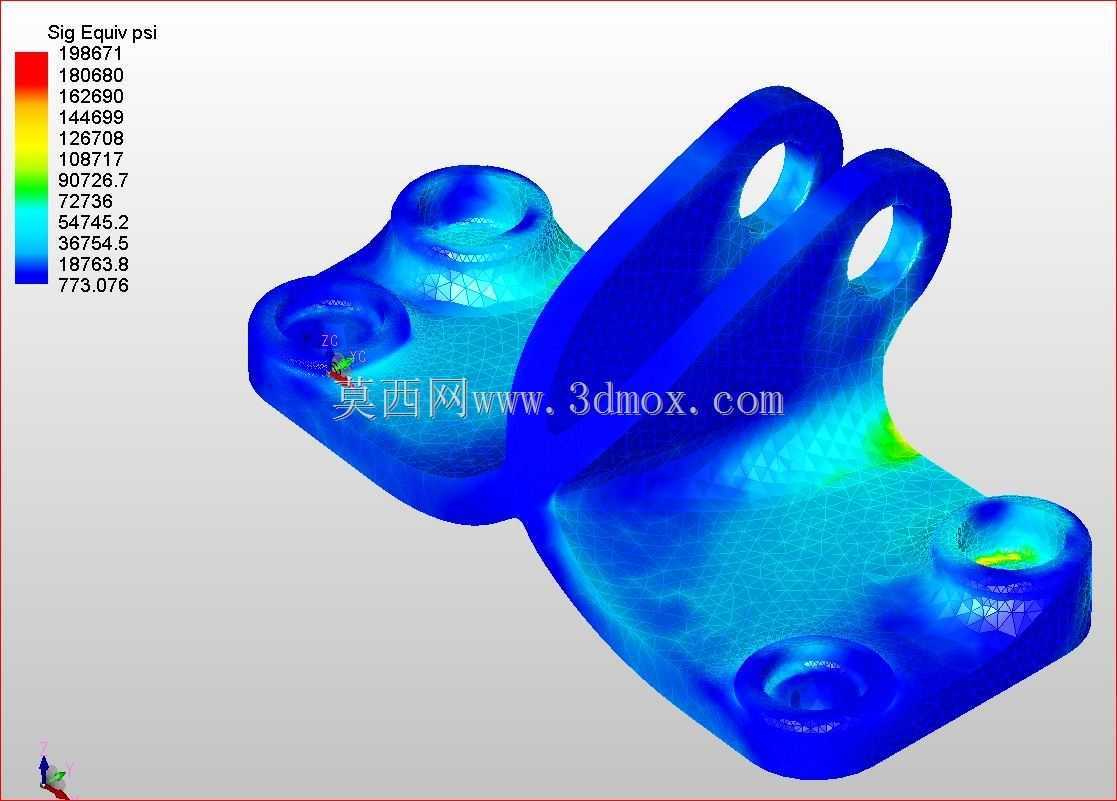

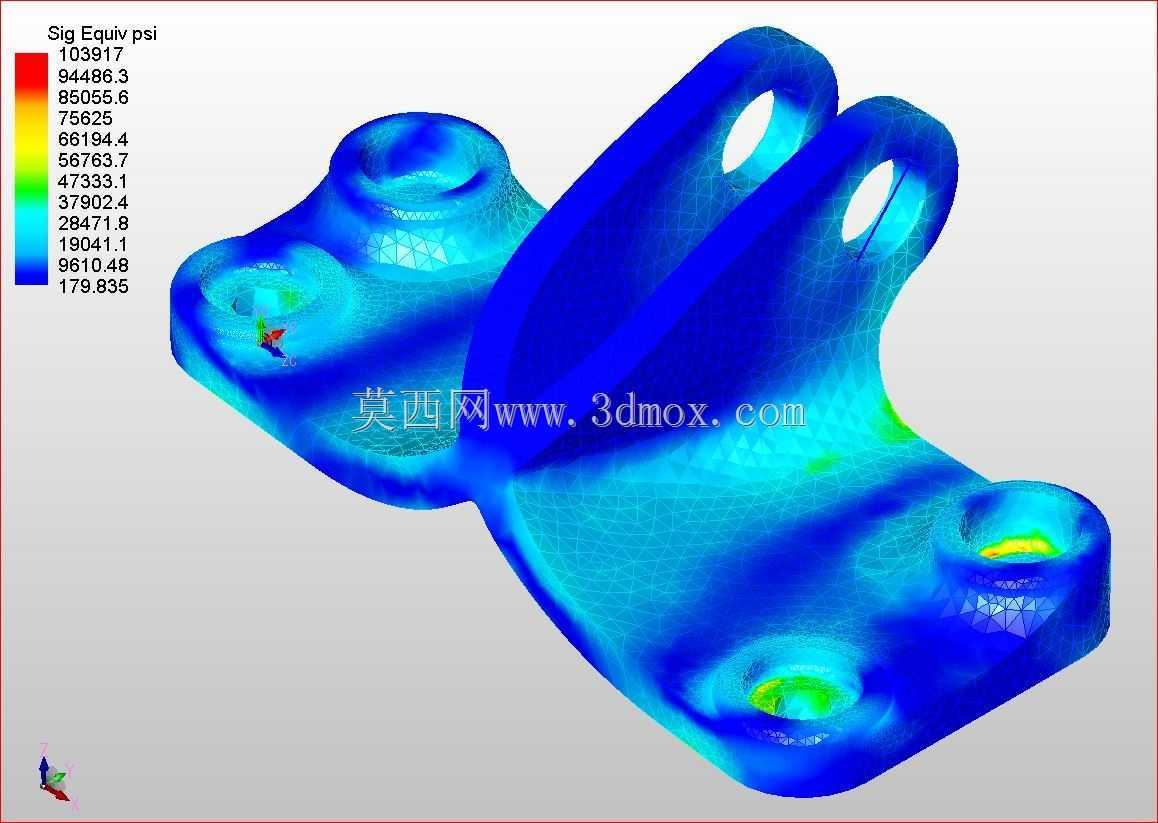

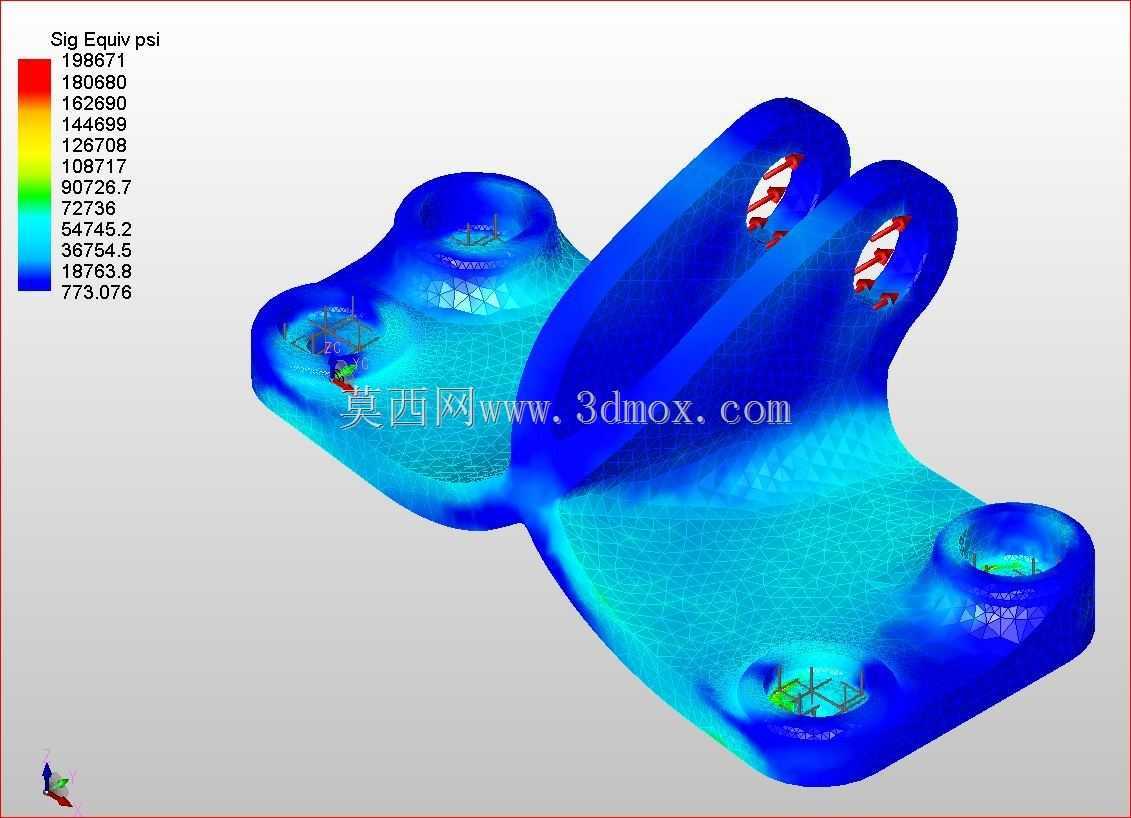

　　实际装配应用中，下部的四个沉孔用于将支座整体固定在设备的基体安装面上，沉台深度与配套螺栓的头部高度匹配，锁紧后螺栓头部不会突出构件表面，不会对周边其他部件的运动造成干涉；上部的两个耳板孔用于穿装铰接销轴，连接需要做摆动运动的功能部件，耳板的间距与配套被连接件的铰接端宽度适配，装配后铰接副的侧向间隙控制在合理范围内，既不会因间隙过大导致摆动过程中出现窜动异响，也不会因间隙过小造成转动卡滞。在受力传递路径上，上部耳板承受的摆动力会通过中间的过渡筋条均匀分散到下部的四个安装点上，避免单个安装点承受过大的集中载荷，这种力流分散的设计能够让支座在承受大载荷冲击时保持结构稳定性，不会出现局部变形失效的问题。

　　从安装边界来看，该构件的下部安装面为平面结构，能够与设备基体的安装平面完全贴合，保证装配后的接触刚度，安装时需要保证四个安装孔的同轴度与位置度符合公差要求，避免螺栓穿装时出现别劲的情况，导致螺栓受附加弯曲应力影响连接强度。上部耳板孔的轴线与下部安装面的夹角经过精确计算，能够保证被连接部件在摆动行程内不会与支座本体或周边固定部件发生运动干涉，耳板孔的内壁粗糙度要求较高，能够减少铰接销轴转动时的磨损，延长铰接副的使用寿命。在材料选择上，这类构件通常采用高强度合金钢或锻造铝合金加工，根据实际承载需求选择对应的热处理工艺，在保证强度的同时兼顾轻量化需求，尤其在对重量敏感的移动设备装配场景中，这种拓扑优化后的结构能够在满足承载要求的前提下有效降低构件自重，减少设备整体的无效负载。
