可调式弹簧复位工装夹具结构设计

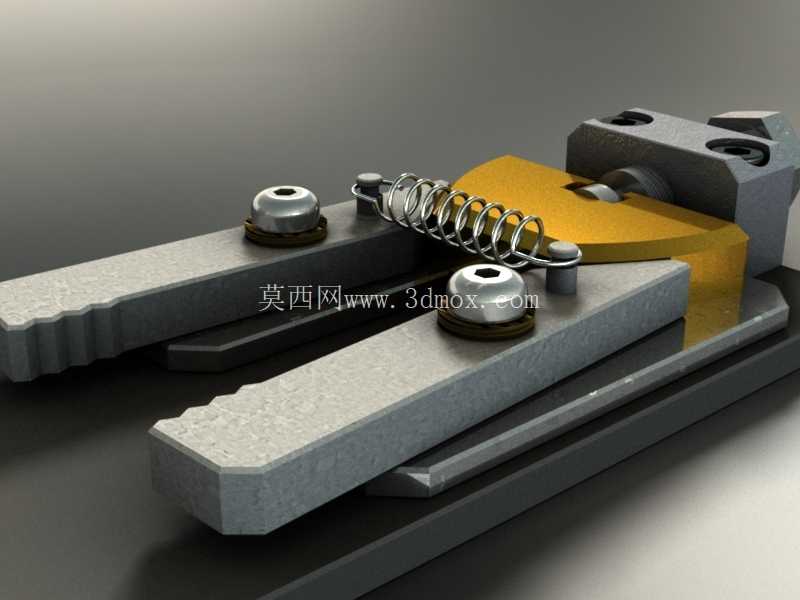

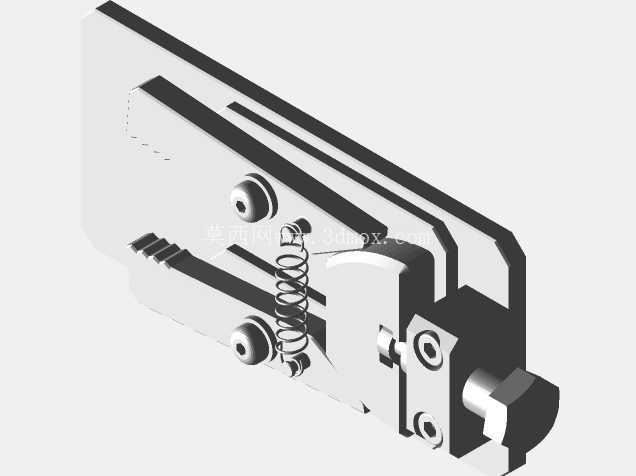

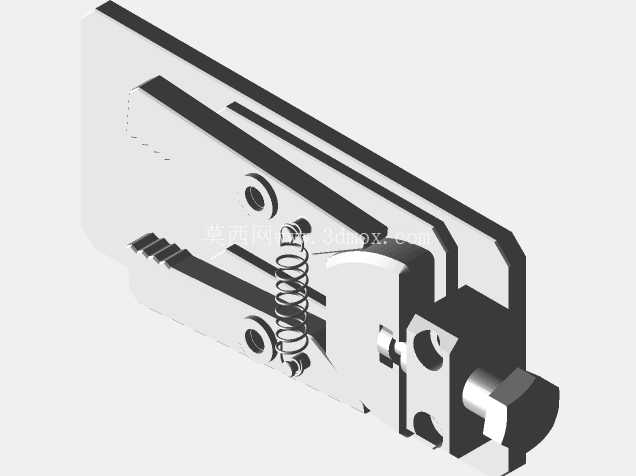

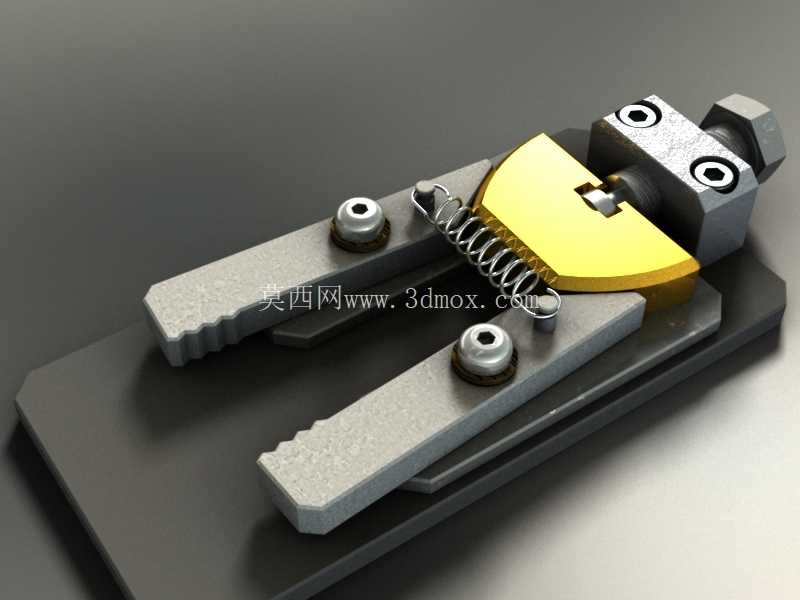

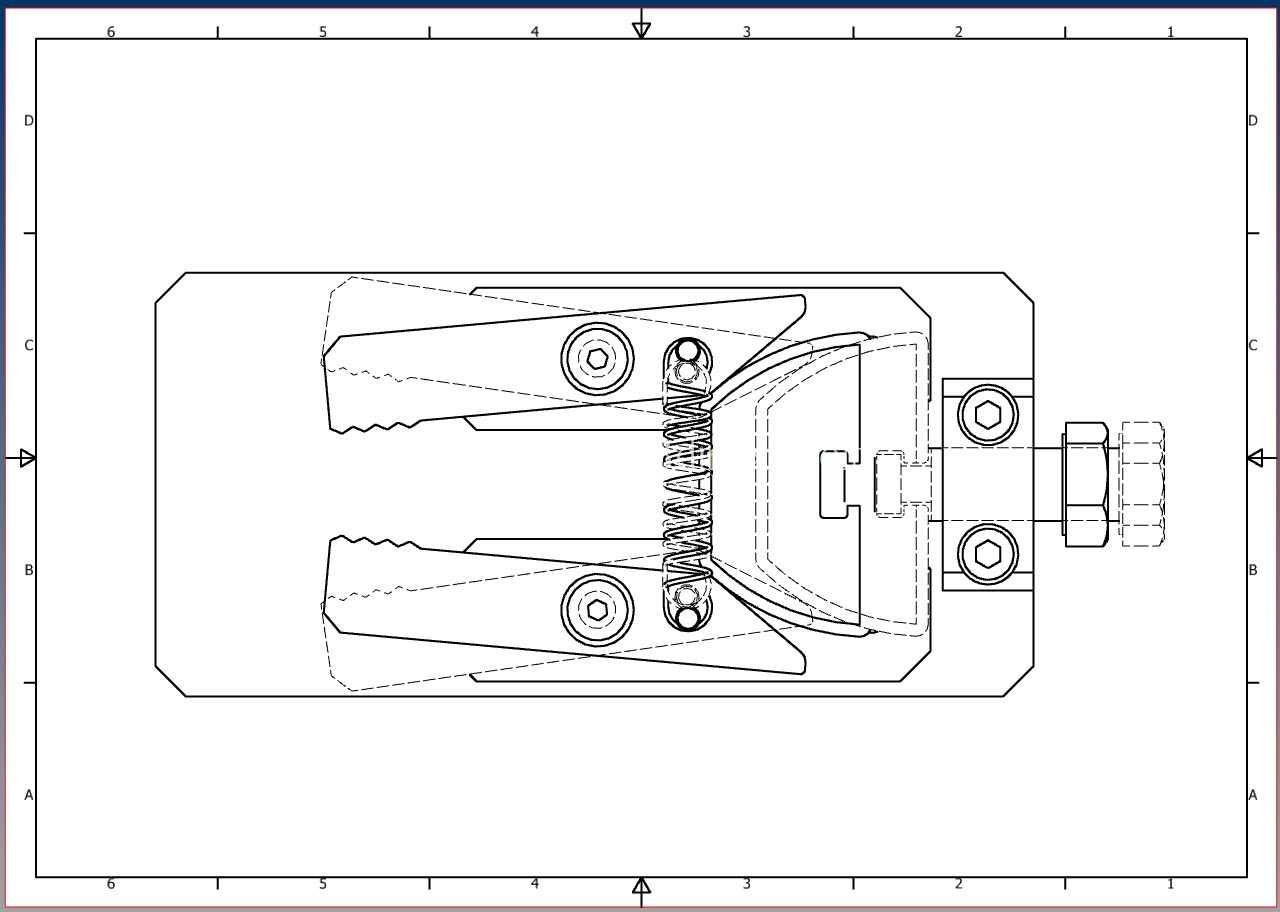

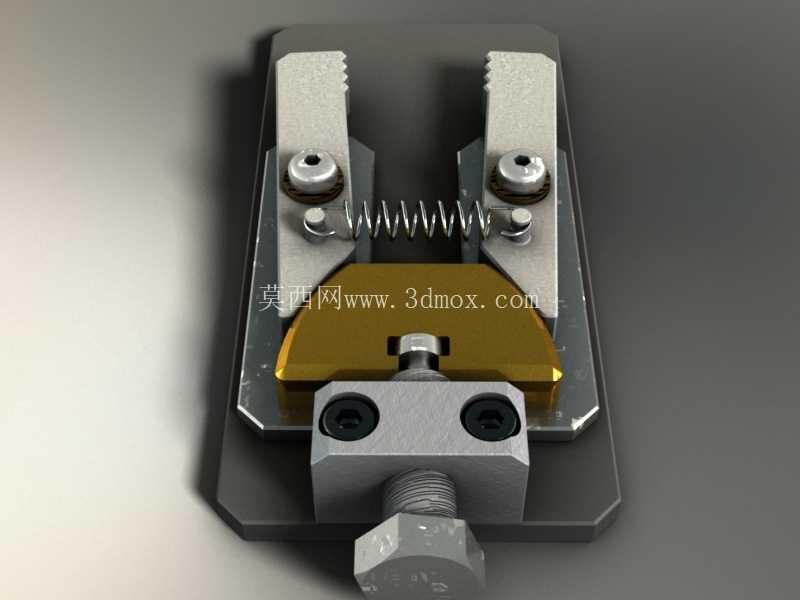

　　在机械加工、小型工件装配、精密零件检测的工位场景中，这类带弹簧复位结构的平口夹持夹具是工位上的高频使用工装，区别于重型台虎钳的大夹持力设计，这款夹具更适配小尺寸异形工件的快速装夹需求，在钳工修配、电子五金件小批量加工、3D打印后处理打磨、样件尺寸检测等场景下，能大幅减少装夹对位的辅助时间。从结构设计逻辑来看，整个夹具采用对称式双钳臂布局，底座作为承载基准面做了平整化处理，保证放置在工作台面时不会出现翘曲，钳臂与底座之间通过圆柱销做铰接支点，两个钳臂的尾端套设拉伸弹簧，常态下弹簧的预紧拉力会带动两个钳臂绕支点转动，让前端钳口保持闭合状态，装夹工件时只需要捏合钳臂尾端，克服弹簧拉力让前端钳口张开，放入工件后松开钳臂，弹簧的复位拉力就会带动钳口自动抱紧工件，不需要额外的锁紧操作就能完成快速装夹。钳口部分做了可更换式的镶件设计，接触工件的钳口面做了防滑齿纹处理，针对不同材质的工件可以更换不同材质的钳口镶件，比如夹持软质铝件、塑料件时可以更换铜质或者尼龙镶件，避免夹伤工件表面，夹持硬质钢材工件时可以使用淬火钢镶件，保证夹持的摩擦力和耐用性。前端的调节螺栓用来控制钳口的最大张开量，同时也能微调夹持力的大小，转动螺栓可以改变两个钳臂尾端的初始间距，当需要夹持尺寸偏大的工件时，向外旋出螺栓就能增大钳口的张开行程，夹持小尺寸工件时向内旋入螺栓，减少钳臂的空行程，让弹簧的预紧力保持在合适区间，避免夹持力过大夹坏薄壁工件，或是夹持力过小导致加工过程中工件移位。

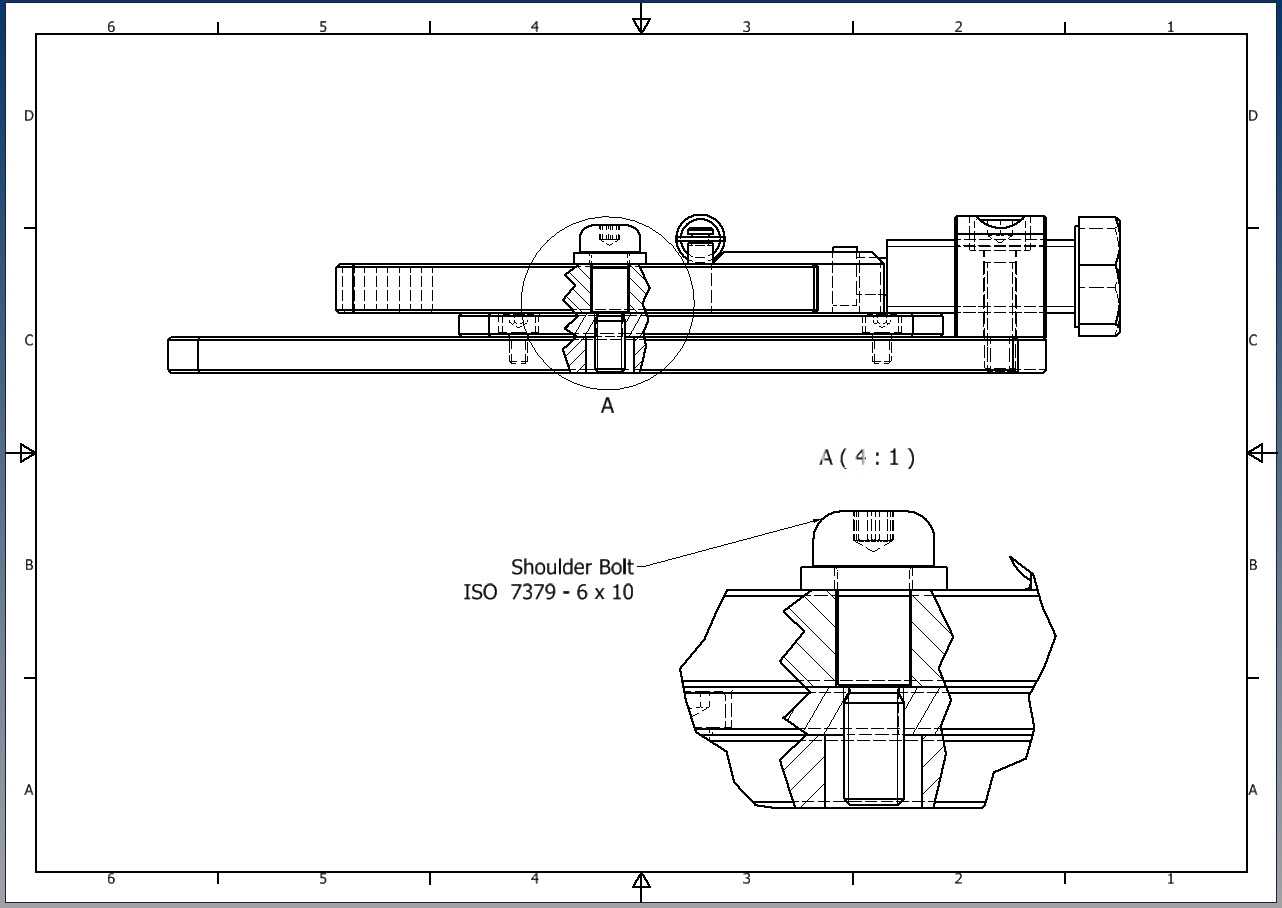

　　从安装边界来看，整个夹具的底座预留了两个沉头安装孔，可以通过内六角螺丝直接固定在标准工作台的T型槽上，也可以搭配小型平口钳的底座做二次装夹，整体外形尺寸控制在单手可握持的范围，钳臂的握持部分做了滚花纹理，捏合操作时不会打滑，弹簧的选型经过了拉力校核，在最小夹持行程和最大夹持行程下，弹簧的拉力都处于线性区间，不会出现拉力突变导致的夹持力不稳定问题。在实际使用过程中，这类夹具的负载长度可以根据工位需求做适配调整，针对不同长度的工件，可以更换不同长度规格的拉伸弹簧，或是调整铰接支点的位置，改变钳口的夹持力臂比例，当需要大夹持力时可以将支点向钳口方向移动，增大力臂比，用更小的捏合力获得更大的夹持力，当需要快速开合时可以将支点向尾端移动，减少捏合行程提升装夹效率。钳臂的主体结构采用45号钢加工后做发黑处理，提升表面的防锈能力和耐磨性能，铰接销采用淬火处理的圆柱销，配合铜套做转动副，减少长期使用后的磨损间隙，保证钳口的对中精度，避免长期使用后钳口出现错位导致的工件装夹偏斜。和传统的螺旋锁紧式台虎钳相比，这款弹簧复位夹具的操作效率提升非常明显，螺旋锁紧结构需要转动多圈丝杠才能完成开合，而这款夹具只需要单手捏合就能完成张开和锁紧动作，在需要频繁更换工件的小批量加工场景下，能减少一半以上的装夹辅助时间，同时结构上没有复杂的传动部件，日常维护只需要定期在铰接点和弹簧位置涂抹少量润滑脂，就能保证长期使用的顺畅性，不会出现丝杠卡滞、螺纹磨损等问题。

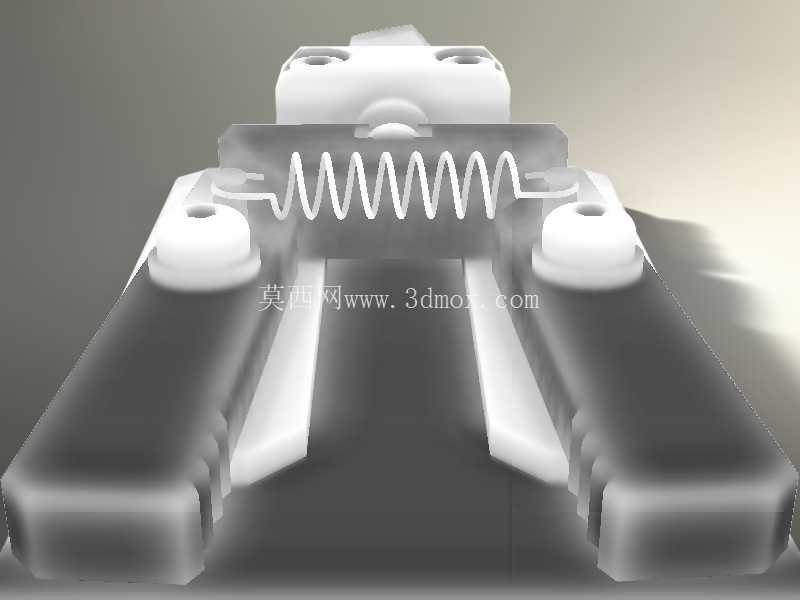

　　针对不同的工位需求，这款夹具还可以拓展多种功能附件，比如在钳口位置加装定位挡块，实现工件的快速定位装夹，保证每一个工件的装夹位置一致，提升批量加工的尺寸一致性，也可以在底座位置加装角度调节座，实现工件的倾斜装夹，适配斜面加工、角度检测等特殊工位需求。在三维建模过程中，整个结构的配合间隙都做了工程化的公差预留，铰接位置的转动副预留了0.02mm的间隙，保证转动顺畅不会出现卡滞，弹簧的建模采用了真实的螺旋扫描特征，还原了实际弹簧的节距、丝径和有效圈数，在做运动仿真时可以真实模拟弹簧的拉伸变形过程，验证不同张开角度下的弹簧拉力变化，钳口的防滑齿纹做了简化处理，在保证视觉效果真实的前提下减少了模型的面数，方便后续做装配仿真和工程图导出。整个夹具的所有零部件都采用标准件和常规机加工件组合，没有特殊的异形加工结构，加工工艺性良好，铰接销、弹簧、固定螺丝都可以直接采购标准件，钳臂、底座、钳口镶件只需要通过普通的铣削、钻削加工就能完成，不需要特殊的加工设备，加工成本低，适合工位上的自制工装使用，也可以小批量生产作为通用工装配件使用。在实际的工位布局中，这类小型夹具通常布置在工作台的边缘位置，和打磨机、小型钻床、高度尺等设备配合使用，用来夹持小型工件完成打磨、钻孔、尺寸检测等工序，因为其体积小巧，不会占用过多的工作台空间，不需要使用时也可以直接收纳在工具柜中，便携性远优于重型台虎钳。

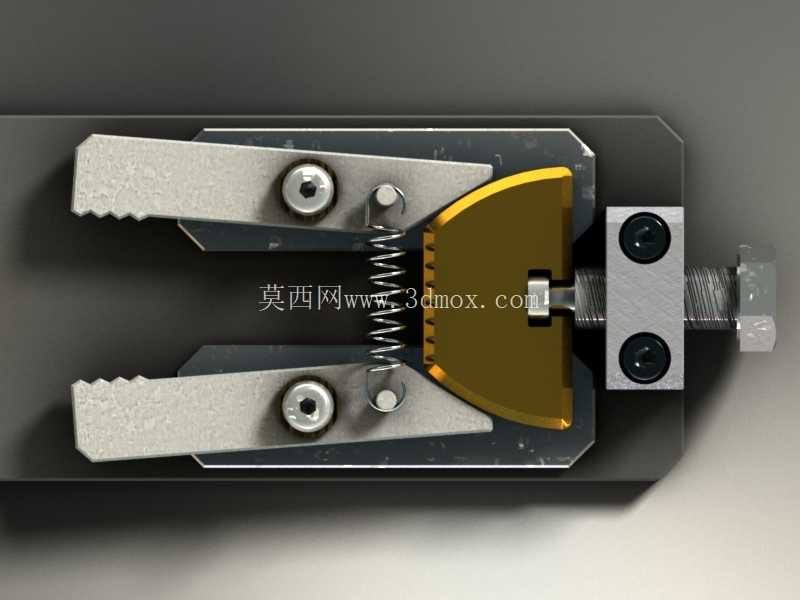

　　针对薄壁类工件的装夹需求，这款夹具的弹簧拉力可以通过更换不同刚度的弹簧做调整，夹持薄壁塑料件、薄金属片时可以更换小刚度弹簧，避免夹持力过大导致工件变形，夹持需要大切削力的小型金属工件时，可以更换大刚度弹簧，保证夹持力足够抵抗切削力，避免加工过程中工件飞出。钳口的开合行程做了限位设计，最大张开量不超过钳口长度的三分之二，避免弹簧被过度拉伸导致永久变形，延长弹簧的使用寿命，尾端的调节螺栓同时也起到限位作用，当钳臂张开到最大行程时，螺栓会顶住钳臂的限位面，避免弹簧拉力超出弹性极限。整个结构的重心落在底座的中心位置，装夹工件后不会出现重心偏移导致的夹具倾倒问题，即使不做固定安装，直接放置在工作台面上也能稳定完成轻载加工操作，适配临时工位的快速装夹需求。
