锂电池供电便携式数显温控焊台外壳结构

这款便携式焊台外壳的结构设计，核心围绕户外无固定市电场景下的电子维修、线束焊接作业需求展开，适配现场抢修、户外设备调试、DIY手工制作等无法接入固定交流电源的作业场景，解决传统台式焊台体积大、依赖市电供电无法移动作业的痛点。外壳整体采用方正紧凑的六面体造型，边角做小圆弧过渡处理，避免尖锐边角在携带过程中刮蹭工具包或划伤操作人员，整体尺寸控制在单手握持可轻松携带的范围内，可直接放入常规工具包的隔层中，不会占用过多收纳空间。

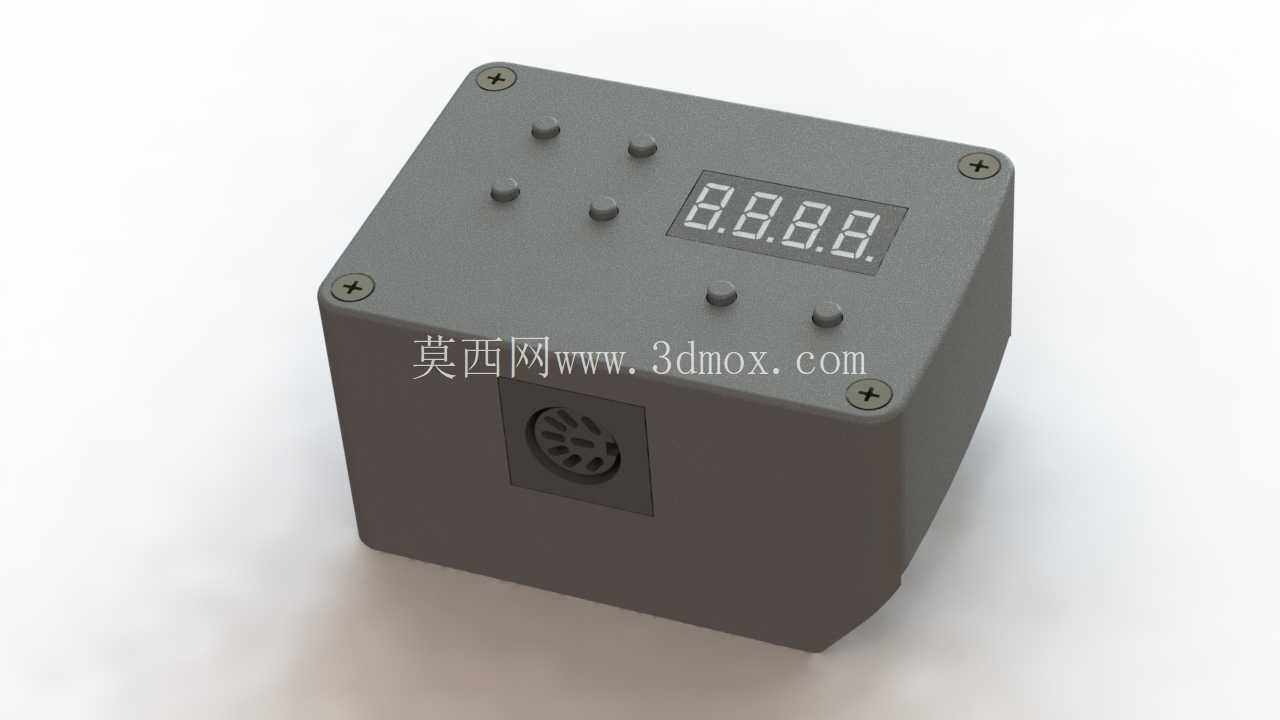

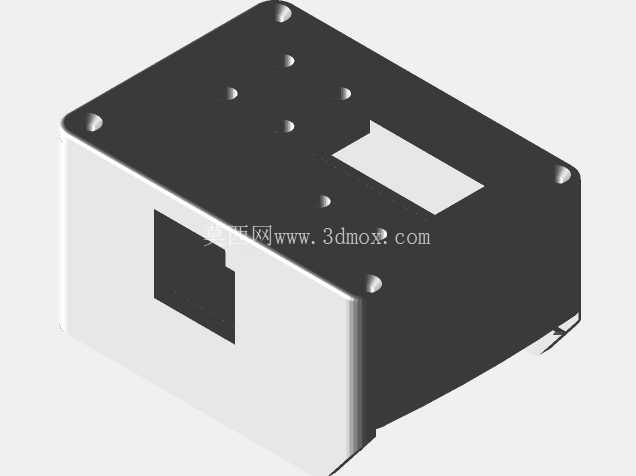

上盖区域的布局经过多轮迭代优化，顶部居中位置预留嵌入式数显屏安装槽，槽位做阶梯限位结构，数显模块装入后屏幕表面与上盖外表面齐平，既避免突出的屏幕在携带过程中被磕碰损坏，也能保证操作人员在作业时可以清晰读取温度数值。数显屏周边均匀分布六个按键安装孔，孔位做沉台设计，按键装入后顶端略高于上盖表面，既保证按压操作的触感反馈，也不会因为按键突出过多造成误触。上盖四个角预留十字螺丝安装柱，柱体内部做铜嵌件预埋位，采用螺丝锁紧的方式连接上盖与底壳，相比卡扣连接的方式，结构强度更高，在户外复杂环境下摔碰也不会出现壳体开裂、连接松脱的问题，同时也方便后期拆开壳体对内部电路、温控模块进行检修维护。

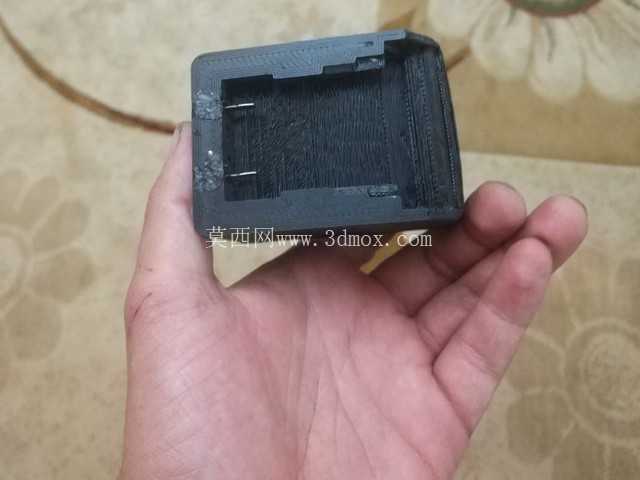

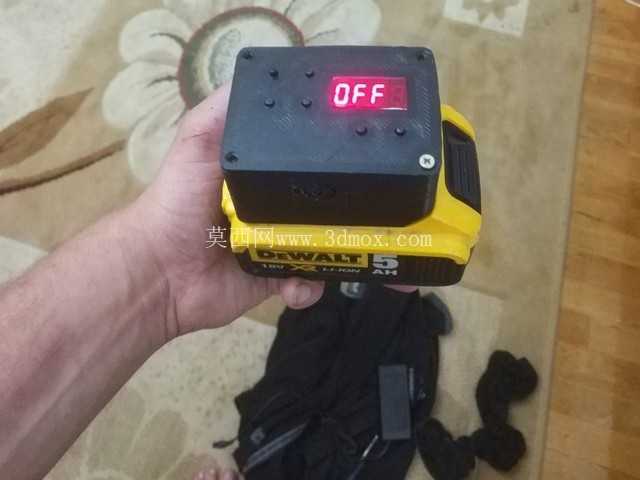

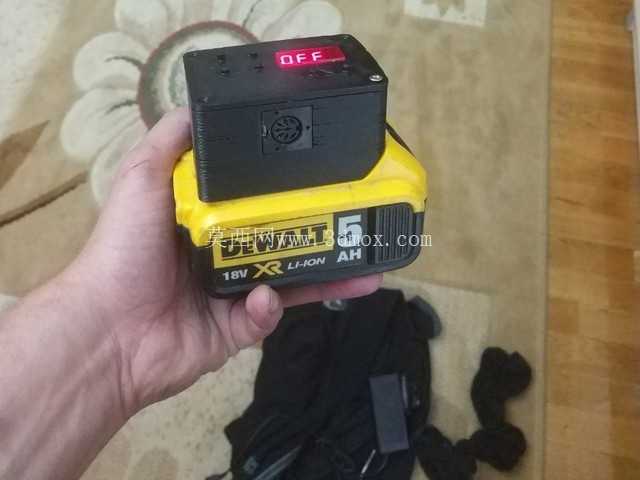

壳体侧面预留圆形航空插座安装位，插座采用嵌入式安装，接口端面与壳体侧面齐平，用于连接焊笔手柄，接口周边做加厚筋位处理，避免频繁插拔焊笔时造成接口周边壳体开裂，同时接口位置做了防呆设计，避免插反造成内部电路短路。壳体内部做了分仓式筋位布局，分别预留电池适配仓、温控电路板安装位、DC供电接口固定位，其中电池适配仓可直接兼容得伟DCB184 XR系列锂电池，对应适配DCD995等型号电动工具的通用电池包，无需额外定制专用电池，用户可直接利用手头现有同规格电动工具电池供电，降低配套采购成本；DC供电接口位可接入常规AC/DC电源适配器，实现市电与锂电池双供电模式切换，在有市电接入的固定工位也可直接使用适配器供电，无需消耗电池电量。

相比前代同类型便携焊台的分体式结构，这款设计将电池适配结构与主机外壳整合为一体，取消了外置的电池连接线与电池挂架，大幅缩小了整体设备的体积，减少了外部连接线松动造成的接触不良问题。壳体壁厚根据不同位置的受力情况做差异化设计，螺丝柱、接口位、电池仓卡位等受力位置壁厚加厚至2.5mm，普通外表面壁厚控制在1.8mm，在保证结构强度的前提下尽可能减轻整体重量，降低长时间手持作业的负重感。外壳可采用3D打印制作小批量手板验证，也可开注塑模进行批量生产，安装时先将温控电路板、数显屏、按键、供电接口分别固定在壳体内对应的筋位卡槽中，装入电池接触弹片，再将上盖与底壳对齐，用四颗十字螺丝锁紧即可完成整机装配，装配流程简单，不需要额外的专用工装。

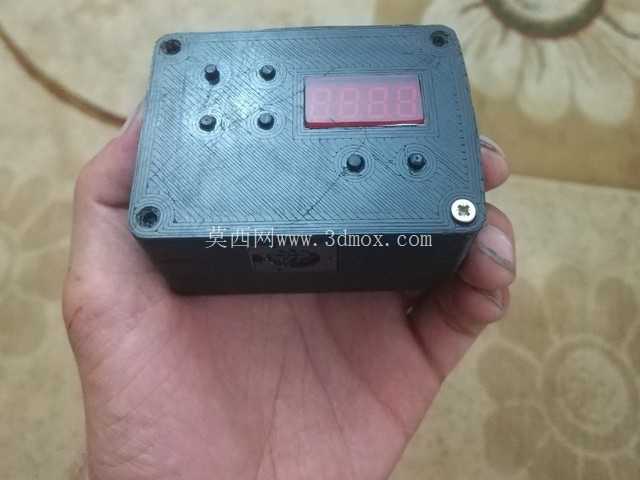

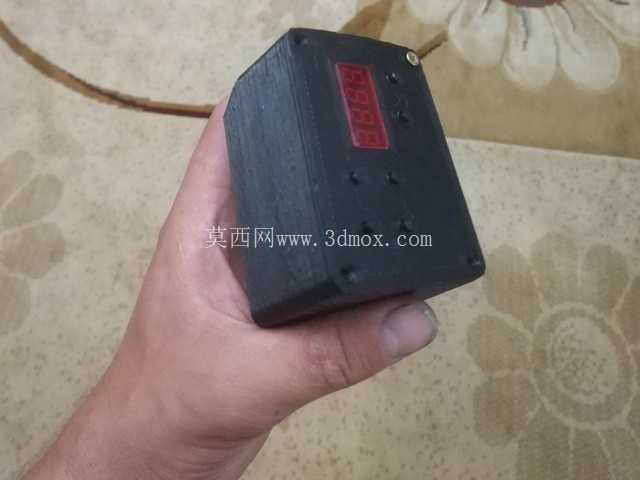

实际作业过程中，该结构的紧凑设计可让操作人员单手握持主机进行小范围的焊点补焊作业，也可将主机放置在临时工作台面作为常规台式焊台使用，数显屏的倾斜角度经过优化，放置在台面时操作人员坐姿即可清晰读取温度数值，按键位置分布符合单手操作的手指触控范围，不需要双手配合即可完成温度调节、开关等操作。壳体表面做细磨砂纹理处理，手持时摩擦力足够，不会因为手上沾有焊锡膏、汗水出现打滑的情况，底部四个角预留防滑胶垫粘贴位，粘贴胶垫后放置在光滑台面时不会出现滑动，保证作业过程中主机放置稳定。
