可转位圆盘铣削刀具结构设计

项目分类:通用机械零部件 发布时间:2026-05-21 ID:1153666
  • 可转位圆盘铣削刀具结构设计
  • 可转位圆盘铣削刀具结构设计
  • 可转位圆盘铣削刀具结构设计

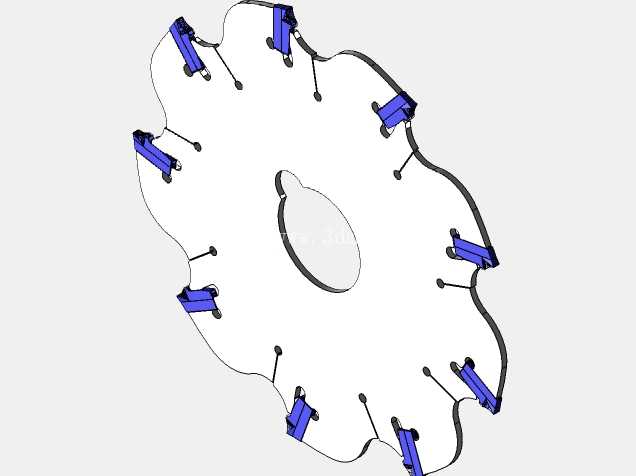

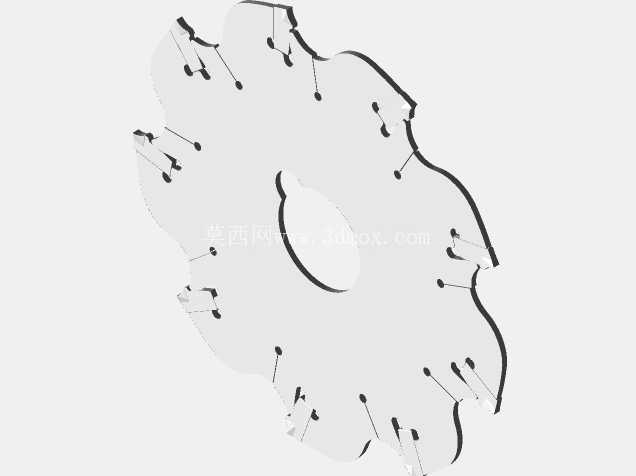

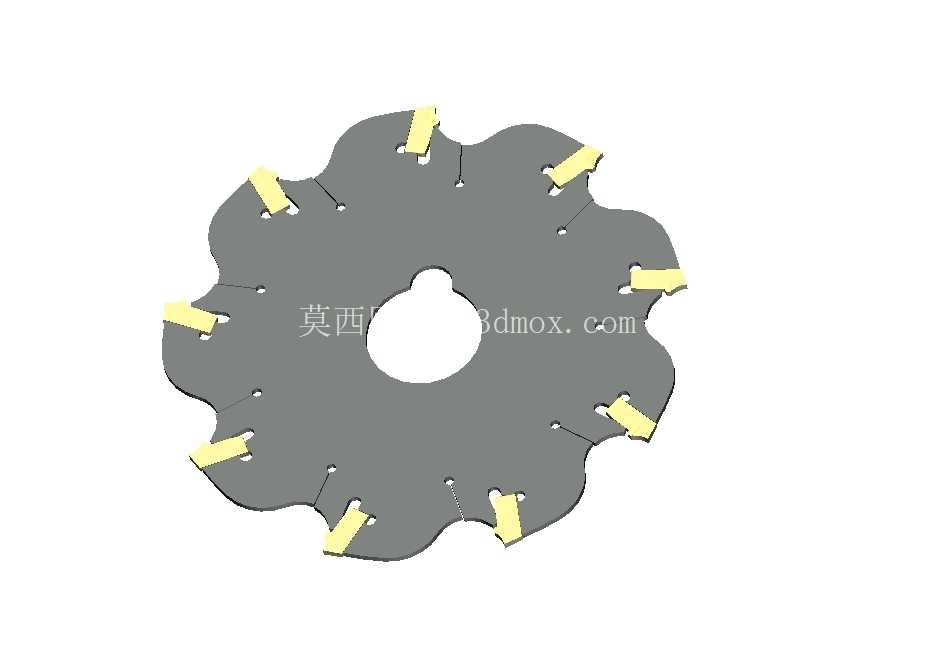

  在金属切削加工的铣削工序里,尤其是大宽度槽面铣削、工件侧面台阶加工、批量零件的端面开粗场景中,可转位圆盘铣刀的应用占比一直不低,这类刀具不需要整体重磨,刀片磨损后仅需转位或者更换对应切削刃就能继续作业,能大幅减少停机换刀的辅助时间,适配普通铣床、加工中心等多种机加工设备的主轴接口。这款圆盘铣刀的刀体采用周向均匀分布的刀槽设计,每一个刀位都对应安装一片硬质合金可转位刀片,刀片通过压紧螺钉固定在刀体的定位槽内,定位面贴合精度直接决定切削过程中的跳动量,设计时刀槽的定位基准面做了公差收紧处理,保证每片刀片的切削刃径向跳动控制在合理范围内,避免单刃过载导致的崩刀问题。

  刀体中心的安装孔做了带键槽的异形设计,和机床主轴的定位芯轴配合时,既能传递大扭矩切削时的 rotational 载荷,又能保证安装的同轴度,避免高速旋转时出现动平衡超差的问题,安装孔的端面和刀体基准面的垂直度公差也做了严格约束,防止装夹后刀体偏摆带来的切削面平面度超差。从切削功能来看,这款刀具主要针对钢件、铸铁类材料的中等负荷铣削作业,刀片的切削角度做了针对性优化,前角设计兼顾了切削锋利度和刃口强度,不会因为前角过大导致刃口崩损,也不会因为前角过小造成切削阻力过大、工件表面加工硬化严重的问题;每个刀齿的排布做了不等分错位设计,能有效打散切削过程中的谐振频率,减少铣削时的振纹,提升加工表面的质量,同时降低切削噪音。

  刀体的外形轮廓做了减重优化,在保证刀体结构强度、满足高速旋转离心力要求的前提下,去除了非受力区域的多余材料,降低刀体整体重量,既减少了主轴的负载,也提升了动平衡表现,刀体边缘的非切削区域做了倒角处理,避免安装和搬运过程中锐边划伤操作人员。在实际安装适配时,需要注意刀体和主轴法兰的贴合面不能有铁屑、毛刺等杂物,否则会导致装夹偏斜,压紧螺钉的扭矩要符合工艺要求,扭矩过大容易造成螺钉断裂或者刀槽变形,扭矩过小则会导致切削过程中刀片移位,引发打刀事故。

  切削作业时,要根据加工材料的特性匹配对应的线速度和进给参数,针对不同的切削深度调整每齿进给量,避免满刀直接切入造成的冲击载荷过大;刀片转位时要清理干净刀槽定位面的切屑和切削液残留,保证定位面贴合紧密,更换新刀片时要检查刀片的定位基准面是否有磕碰损伤,避免影响安装精度。这类圆盘铣刀相比整体式圆盘铣刀,使用成本更低,刀片可以根据加工材料更换不同牌号的硬质合金材质,不需要更换整个刀体,适配性更强,在批量零部件加工、模具钢开粗、型材下料后的端面修整等工序中都能稳定发挥作用,刀体本身的使用寿命很长,只要刀槽定位面没有出现严重的磕碰变形、压紧螺纹没有滑牙,就可以长期重复使用,仅需定期更换刀片即可维持切削性能。设计这款刀体的三维结构时,重点要关注刀槽的角度参数、定位面的形位公差、安装孔的配合精度,同时要做离心力仿真校核,保证在最高允许转速下,刀体的应力在材料许用范围内,不会出现刀体开裂、刀片飞出的安全隐患;周向刀齿的排布要做动平衡计算,避免质量分布不均带来的主轴振动,影响加工精度和主轴轴承寿命。
