盘式铣削开槽切削刀具结构设计

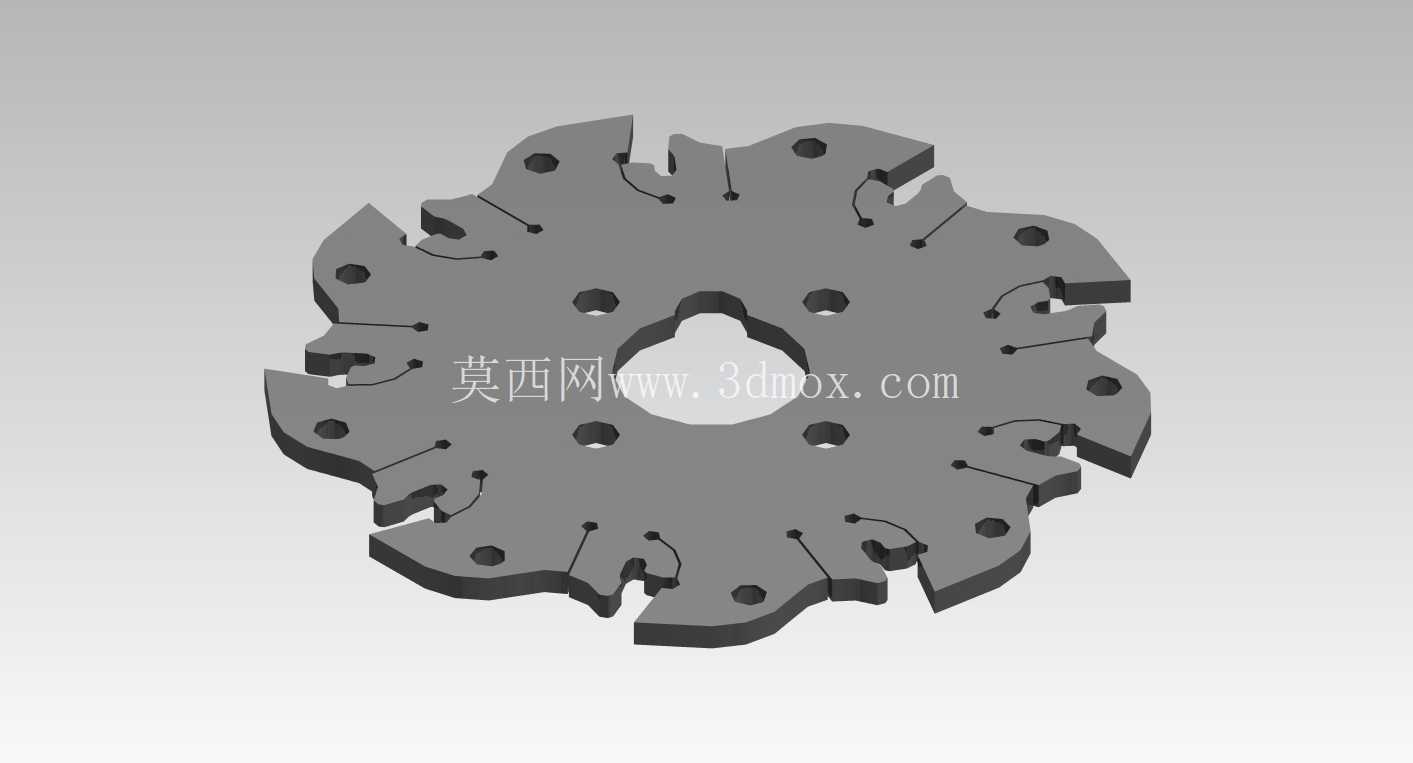

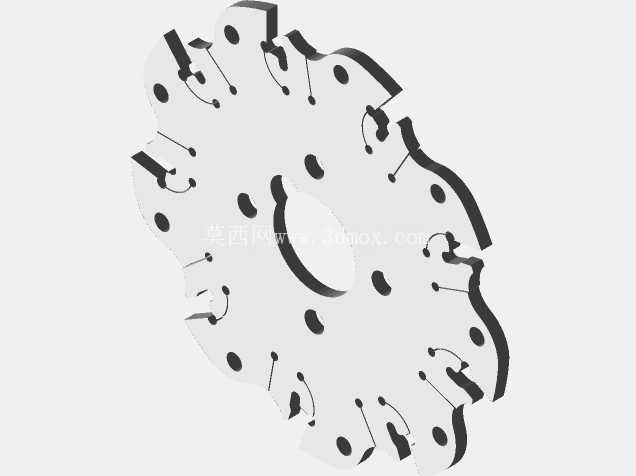

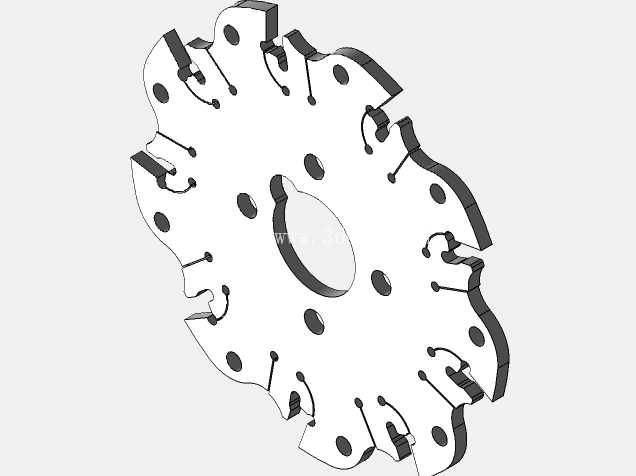

　　这款盘式切削刀具主要面向金属切削加工场景，可同时完成工件端面切断与环形槽加工工序，在普通铣床、加工中心的铣削工位中适配性较强，尤其适合批量零件的槽口加工、型材切断作业，相比单刃切断刀，多齿结构的盘式刀具能在同等进给参数下获得更高的加工效率，同时切削力分布更均匀，加工过程的振动幅度更小，能有效降低工件装夹的刚性要求。从结构设计来看，刀具整体采用圆盘式基体布局，中心设置带定位缺口的安装孔，可与机床主轴的刀杆定位凸台配合，避免高速旋转时出现打滑移位，安装孔周边均匀分布的紧固孔位，可通过螺栓将刀具与刀盘法兰牢固锁紧，保证大切深作业时的连接可靠性。刀体圆周方向均匀排布多组切削齿，每个刀齿都设计有独立的排屑槽，切屑可顺着槽型方向快速排出切削区域，避免积屑瘤粘附在刀刃上影响加工表面质量，相邻刀齿之间预留了足够的容屑空间，即便加工塑性较强的钢材时，也不会出现切屑堵塞打刀的问题。刀齿的切削角度经过针对性优化，前角设计兼顾了切削锋利度与刀齿强度，后角则避免了刀具后刀面与已加工表面的摩擦，能有效延长刀具单次修磨后的使用寿命。

　　刀体上分布的多组小孔并非多余结构，部分是用于刀具动平衡调校的工艺孔，在刀具完成精加工后，可通过去除孔位周边少量材料调整整体动平衡等级，满足高转速切削时的平稳性要求；另一部分孔位可用于安装可替换式硬质合金刀片，当刀片磨损后无需更换整个刀体，仅需更换对应位置的刀片即可快速恢复切削性能，大幅降低刀具使用成本。从安装边界来看，这款盘式刀具的外径尺寸适配中等切深的加工需求，厚度方向的尺寸刚好对应常见环形槽的加工宽度，安装时需保证刀体端面与主轴轴线的垂直度，误差需控制在0.02mm以内，否则会出现槽宽超差、切削刃偏磨的问题。

　　在实际应用中，这类盘式铣刀常被用于五金零件的槽口加工、管材的定长切断、模具钢的开粗工序，相比整体式立铣刀，盘式结构的刀具刚性更强，能承受更大的径向切削力，在加工深槽时不会出现让刀导致的槽壁倾斜问题。设计过程中需要重点关注刀齿的应力分布，在刀齿与基体连接的位置做圆弧过渡处理，避免应力集中导致刀齿在重载切削时断裂，同时刀体材料需选用韧性较好的合金结构钢，经过调质处理后获得足够的芯部韧性，切削刃部位则可根据加工材料选择焊接硬质合金或者镶嵌可转位刀片，兼顾韧性与硬度要求。排屑槽的螺旋角度设计也需要结合加工材料特性调整，加工钢材时可选用较小的螺旋角保证排屑顺畅，加工铝合金等轻金属时可适当增大螺旋角提升切削锋利度，减少工件材料的粘附。

　　在刀具的三维建模过程中，需要严格控制每个刀齿的位置度误差，保证所有切削刃在同一回转平面内，否则会出现部分刀齿过载磨损、部分刀齿未参与切削的问题，影响加工效率与刀具寿命；安装孔与定位缺口的尺寸公差需严格匹配对应刀杆的配合尺寸，间隙过大会导致刀具旋转时出现径向跳动，直接影响加工精度。这类盘式刀具在实际生产中的维护也较为便捷，每次使用后可通过毛刷清理排屑槽内残留的切屑，检查切削刃的磨损情况，当磨损量达到0.2mm时及时更换刀片或者修磨刀刃，即可保证稳定的加工质量。
