165型螺纹车床主传动调速箱15号齿轮结构

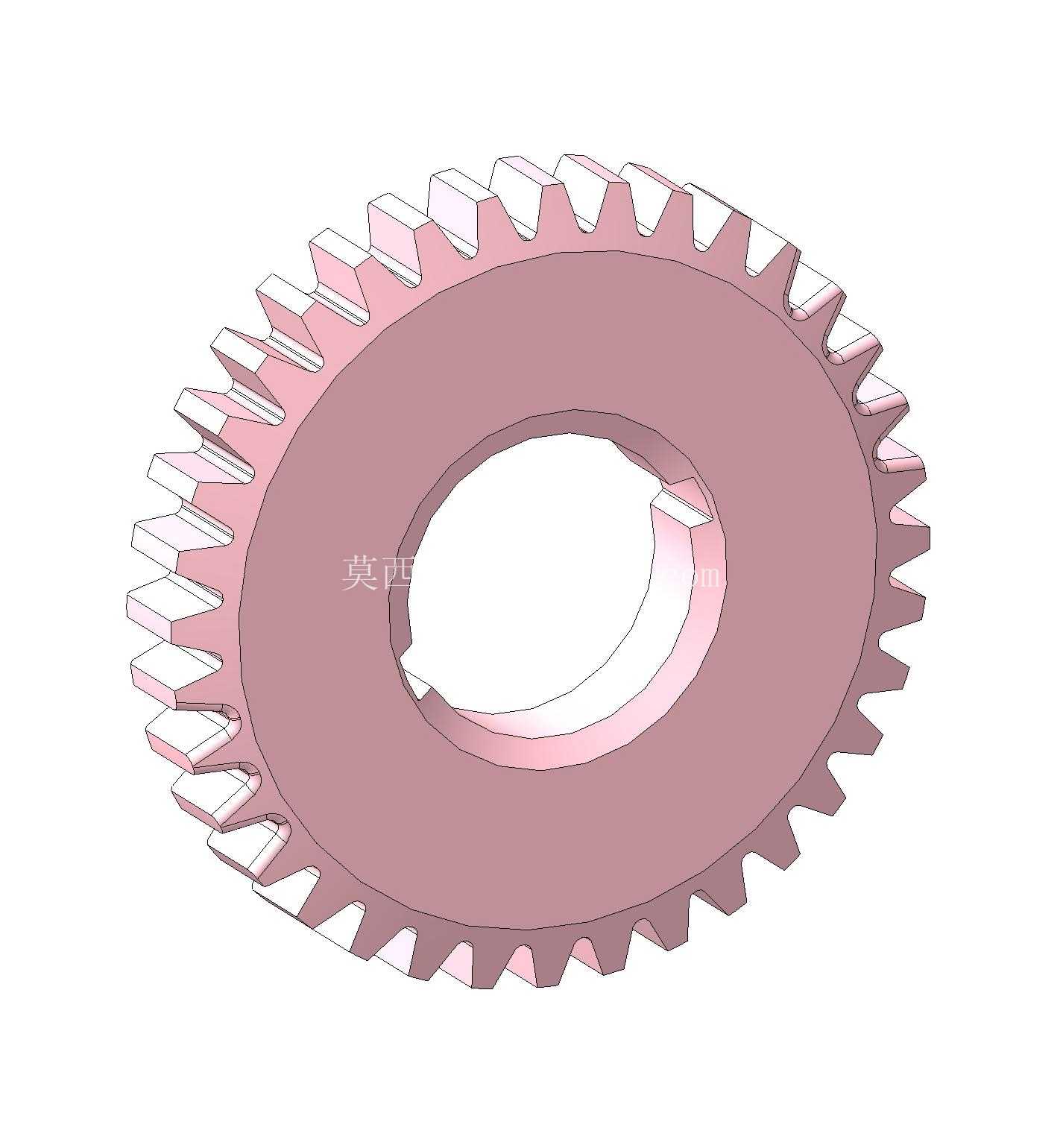

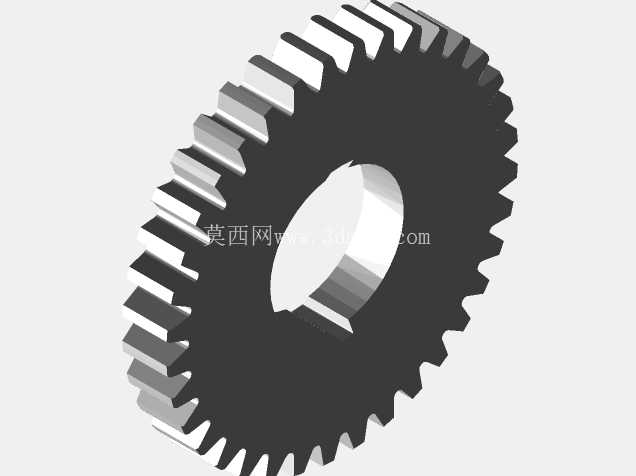

在普通螺纹车床的主传动链中，主轴转速的稳定输出直接决定螺纹加工的螺距精度与切削负载能力，这款适配165型及DIP-500型螺纹车床主传动调速箱的15号齿轮，是主传动变速链路中承担固定速比传递的核心直齿圆柱齿轮。从实际车间运维场景来看，这类齿轮长期处于主轴箱内油浴润滑环境，既要传递主轴正反转的切削扭矩，还要承受变速齿轮滑移啮合时的瞬时冲击，尤其是在车削大螺距梯形螺纹、管螺纹时，主轴低速大扭矩输出阶段，齿轮齿面的接触应力会达到峰值，因此设计阶段首先要匹配调速箱内的安装空间边界：齿轮内孔与传动轴采用花键配合，保证扭矩传递无打滑间隙，内孔旁的台阶结构是为了适配轴上的定位挡圈，避免齿轮在轴向上发生窜动，影响啮合精度。

齿部参数的匹配是这款齿轮设计的核心，齿顶圆、齿根圆的尺寸完全适配调速箱内相邻啮合齿轮的中心距，齿宽经过核算，既保证足够的啮合接触面积分散齿面载荷，又不会因为齿宽过大导致轴系负载增加、齿轮偏磨。齿形采用标准渐开线直齿设计，加工时可通过滚齿、剃齿工艺达到所需精度等级，适配车床主轴箱的传动精度要求，不需要额外的磨齿工序就能满足普通螺纹加工的转速传递误差要求，兼顾了加工经济性与使用性能。

从安装适配角度看，齿轮的端面平整度有严格要求，装配时与轴肩、挡圈的贴合面不能有凸起，否则会导致齿轮安装偏斜，运行时出现啮合异响、齿面局部磨损过快的问题。齿轮的轮毂厚度经过优化，既保证与花键轴的配合长度足够，传递额定扭矩时不会出现键槽压溃，又不会过度占用调速箱内的轴向空间，给相邻的滑移变速齿轮留出足够的换挡行程。在实际设备维修场景中，这类齿轮属于车床主传动系统的易损备件，当车床出现主轴转速不稳、切削时闷车、主轴箱内传出规律啮合异响时，往往需要检查该档位齿轮的齿面磨损、点蚀情况，若齿面磨损量超过允许值、出现断齿或齿面塑性变形，就需要更换同参数的齿轮备件。

设计这类传动齿轮时，还要充分考虑热处理工艺的适配性，齿面进行高频淬火处理，保证齿面有足够的硬度抵抗磨损，芯部保持足够的韧性承受冲击载荷，避免变速时的瞬时冲击导致断齿。齿轮的减重设计也做了优化，在辐板位置去除多余材料，降低齿轮自身的转动惯量，减少主轴启停、变速时的惯性冲击，同时也能降低主轴箱运转时的搅油阻力，减少不必要的功率损耗。油浴润滑环境下，齿轮的齿根圆角经过优化，避免应力集中，同时齿面的粗糙度控制在合理范围，保证润滑油膜能稳定附着在齿面，减少长期运转时的磨损速率。

在整个主传动调速箱的传动链路中，这款15号齿轮处于固定传动比的档位，不参与滑移换挡，因此它的啮合精度稳定性直接影响对应档位的转速输出稳定性，尤其是在车削精密螺纹时，传动链的间隙会直接反映到工件的螺距误差上，因此齿轮的周节累积误差、齿圈径向跳动公差都严格匹配车床的精度等级要求，装配时需要与配对齿轮进行啮合间隙检查，保证侧隙在合理范围内，既不会因为侧隙过大导致正反转换向时出现冲击空程，也不会因为侧隙过小导致运转时卡滞、润滑不良。从设备全生命周期运维来看，这类齿轮的正常使用寿命与日常维护密切相关，保证主轴箱润滑油的清洁度、定期更换润滑油、避免长期超负荷切削，都能有效延长齿轮的使用寿命，减少设备停机维修的时间。
