执行器用双联斜齿传动零件结构设计

这类双联斜齿轮主要应用在小型旋转类执行器的传动链末端，常见于工业自动化领域的电动阀门执行器、小型伺服回转机构、智能家居的电动驱动模组中，承担减速增扭的核心传动作用，是执行器动力输出路径上的关键啮合零件。在实际设备运行中，执行器的动力从驱动端的小模数齿轮输入，经过两级或三级减速后传递到该双联齿轮的小齿段，再通过同轴的大齿段将动力输出到末端负载，斜齿的啮合形式相比直齿能获得更高的重合度，传动过程中齿面接触是渐进式的，不会出现直齿啮合的瞬时冲击，能有效降低执行器运行时的传动噪音，同时提升重载工况下的齿面承载能力，避免执行器带载启停时出现打齿故障。

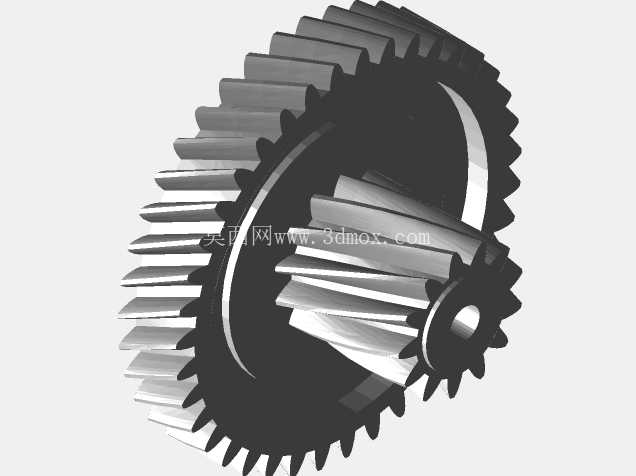

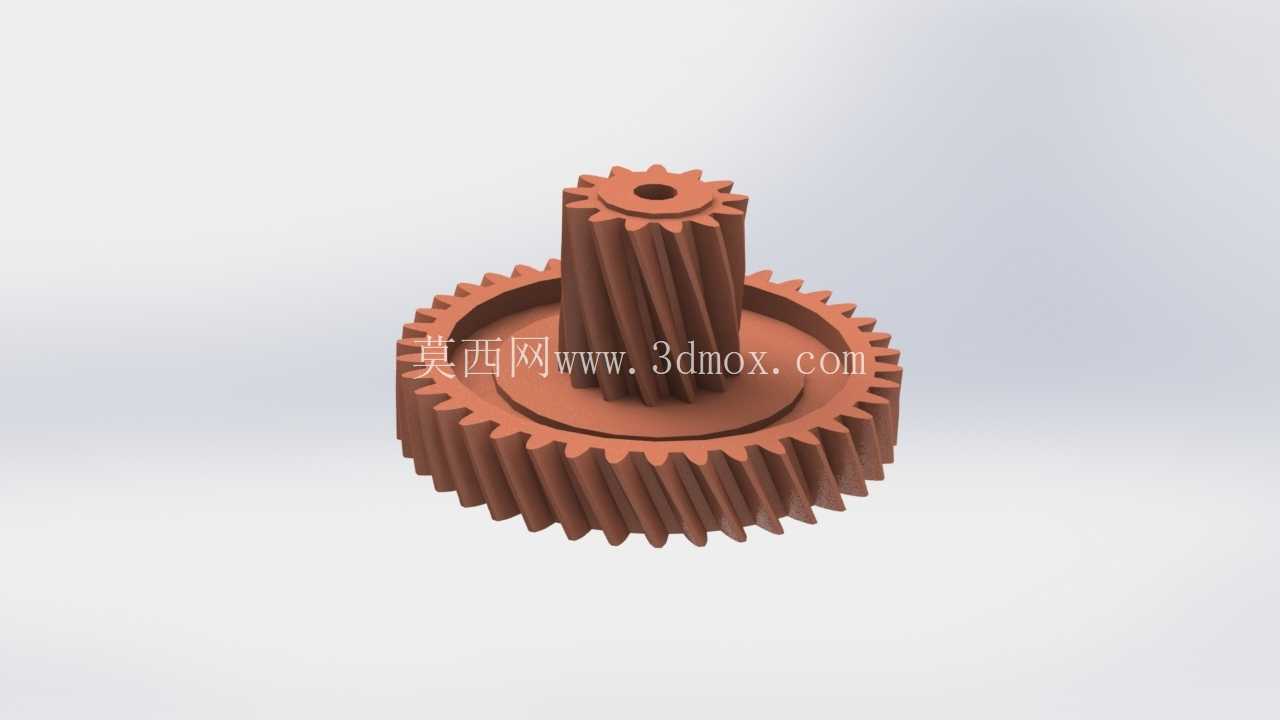

从结构设计逻辑来看，该零件采用同轴双联的一体化结构，省去了两个齿轮单独装配的同轴度校准工序，小齿段位于零件上部，齿数少、齿顶圆直径小，与上游高速级齿轮啮合，大齿段位于零件下部，齿数多、齿顶圆直径大，与下游低速级负载齿轮啮合，两段斜齿的螺旋角参数保持一致，旋向匹配传动链的啮合要求，中心设置的内花键孔用于与执行器的传动轴配合，花键连接的形式相比平键连接能传递更大的扭矩，同时保证齿轮与轴的周向定位精度，避免长期正反转切换时出现键槽磨损、传动间隙变大的问题。

在外形尺寸与安装边界的设计上，需要严格匹配执行器内部的腔体空间，大齿段的齿顶圆直径不能超出腔体内的避让空间，否则会与壳体内部的加强筋发生干涉，小齿段的齿顶圆要与上游驱动齿轮的中心距匹配，保证啮合侧隙在合理范围内，侧隙过大会导致执行器正反转切换时出现回程误差，影响末端定位精度，侧隙过小则会导致齿面润滑不足、运行卡滞，加速齿面磨损。齿轮的轴向总长度要适配腔体内的轴承安装位置，两端的轴肩端面要与轴承内圈端面贴合，保证齿轮转动时的轴向定位，不会出现轴向窜动。

针对尼龙材质的加工特性，设计时对齿根圆角做了优化处理，相比金属齿轮适当加大了齿根的过渡圆角半径，避免3D打印过程中齿根位置出现应力集中，同时降低打印时的层间结合缺陷，因为尼龙材料打印的零件层间结合强度低于材料本体强度，齿根位置如果圆角过小，在承受冲击载荷时容易从层间位置出现断裂。齿面的粗糙度要求适配尼龙材料的打印精度，不需要过高的表面光洁度，适当的表面纹理反而能留存润滑脂，提升长期运行的耐磨性能。

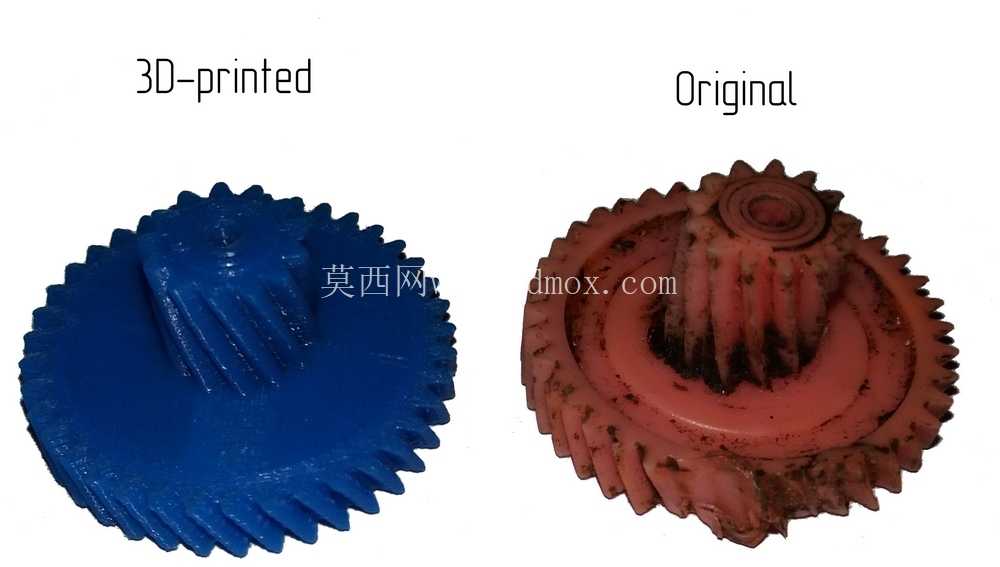

在实际维修替换场景中，这类齿轮是执行器的易损件，当执行器长期过载运行、或者出现卡滞堵转时，齿面容易出现断齿、磨损的问题，因为原厂配件采购周期长、成本高，通过逆向测绘损坏的实物齿轮，获取准确的模数、齿数、螺旋角、压力角、花键参数，就能快速制作替换件，尼龙材质的3D打印件具备足够的强度和自润滑特性，完全能满足执行器的日常运行需求，不需要对执行器的其他结构做任何修改，就能直接装配使用，大幅降低设备维修的时间成本和配件成本。

设计过程中需要重点校核两个啮合副的中心距偏差，因为3D打印存在一定的成型收缩率，尼龙材料打印后的尺寸收缩率在1%-2%左右，建模时需要提前预留收缩补偿量，保证打印完成后的齿轮公法线长度在公差范围内，避免装配后出现啮合过紧或者间隙过大的问题。同时要确认两段齿轮的同轴度公差，控制在0.05mm以内，否则转动时会出现齿面偏载，导致局部齿面过度磨损，缩短零件的使用寿命。内花键的尺寸要适配传动轴的配合公差，采用间隙配合的公差带，保证装配时能顺利压入，同时不会出现周向晃动。
