可调式大半径测量量规三维设计

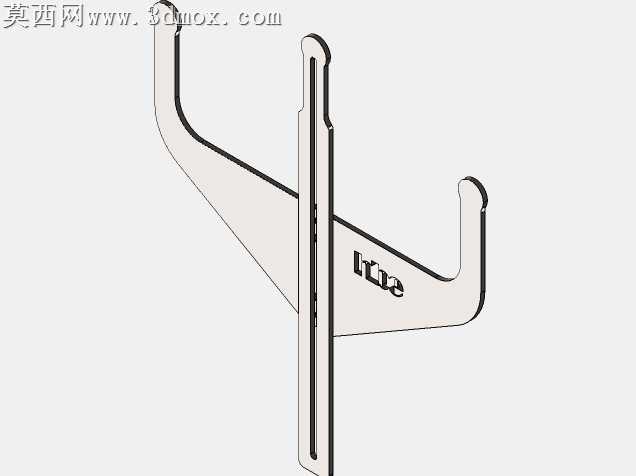

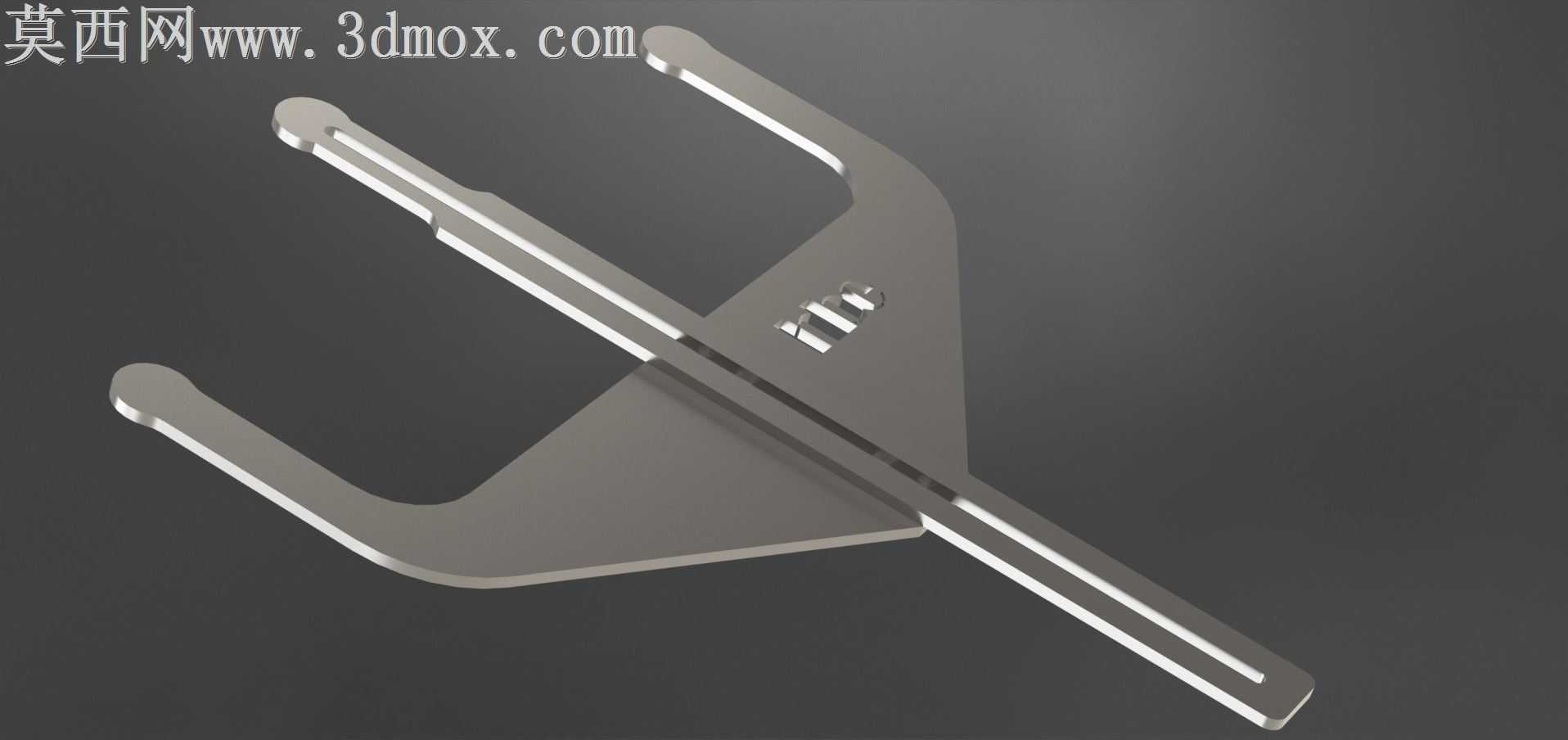

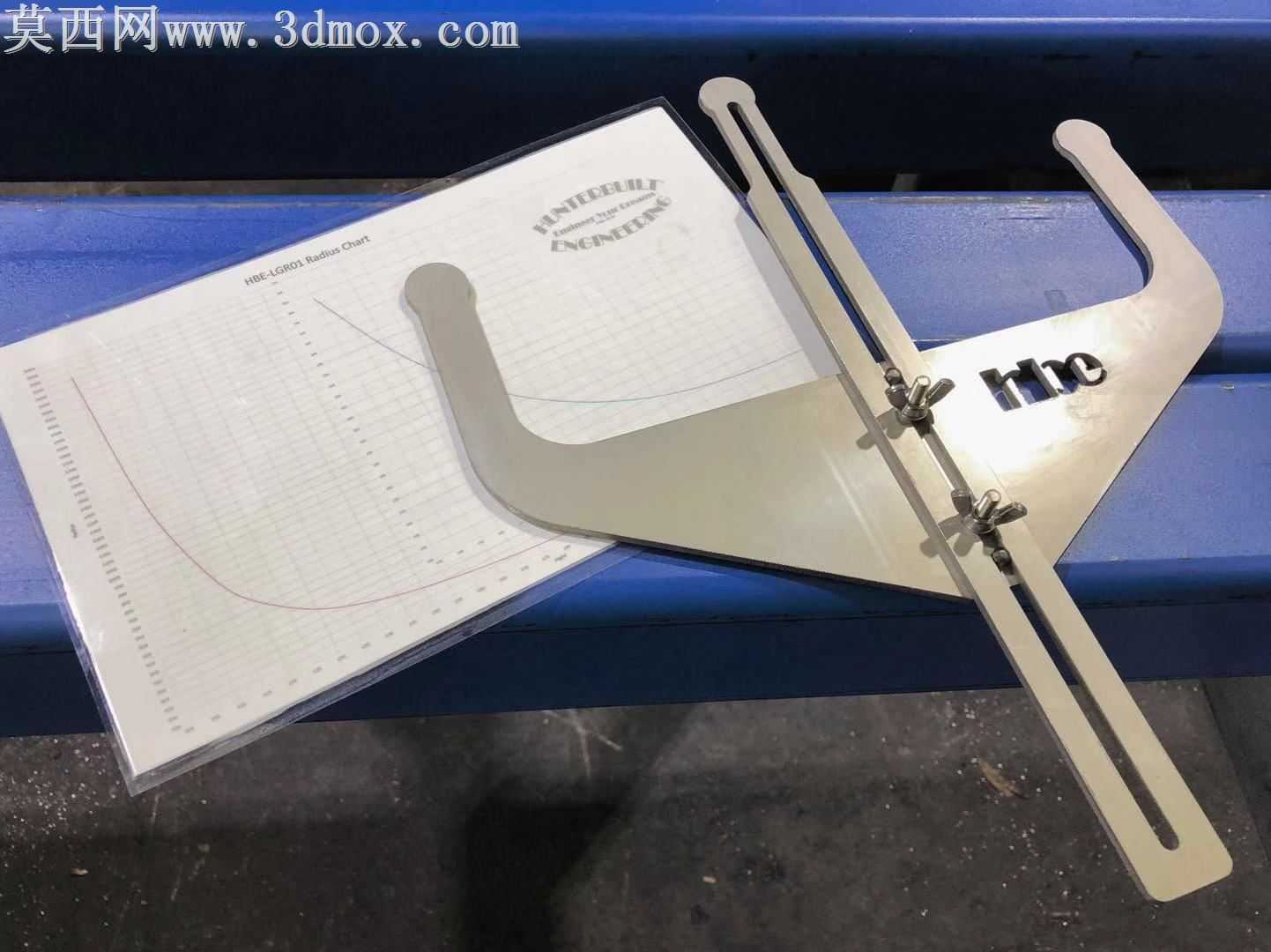

本作品为适配大尺寸圆弧半径测量需求设计的可调式大半径量规，整体采用三维建模软件完成全参数化结构设计，建模过程中对量规的各功能部件进行了独立的特征构建与装配约束校验。量规主体采用对称式C型测量臂结构，搭配带长槽的可调滑杆组件，滑杆上设置两组锁紧螺钉结构，可根据待测圆弧的尺寸范围灵活调整测量触点的相对位置，适配不同曲率半径的大尺寸圆弧检测场景，解决了常规小量程半径规无法覆盖大半径工件测量的痛点。建模阶段对测量臂的接触端面做了圆弧过渡处理，避免测量过程中刮伤工件表面，同时对滑杆与测量臂的配合槽做了间隙配合的参数优化，保证滑动调节过程顺畅无卡滞，锁紧后结构无偏移晃动。材质设计上，量规主体选用高硬度不锈钢材质，渲染阶段赋予金属磨砂质感，还原真实量具的金属哑光表面效果，锁紧螺钉采用发黑处理的标准件材质表现，滑杆表面做拉丝金属纹理处理，各部件的材质区分清晰，装配关系直观可辨。设计过程中同步配套了测量换算逻辑，通过调整滑杆伸出长度、测量臂跨距与待测半径的对应换算关系，可配合读数表格快速获取测量结果，建模时对各运动部件的行程范围做了干涉检查，确保全调节行程内各零件无碰撞、无结构干涉。整体结构兼顾了实用性与加工可行性，所有钣金类部件均适配激光切割加工工艺，无需复杂的五轴加工工序，普通钣金加工即可完成主体部件制作，锁紧件选用标准紧固件，降低整体制作成本，可广泛应用于大型结构件、钣金圆弧面、工程机械弧形部件的现场快速半径检测场景，无需复杂的三坐标设备即可完成大半径的快速核验，适配车间现场的快速测量需求。
