五等奖 GrabCAD 和 Velodroom

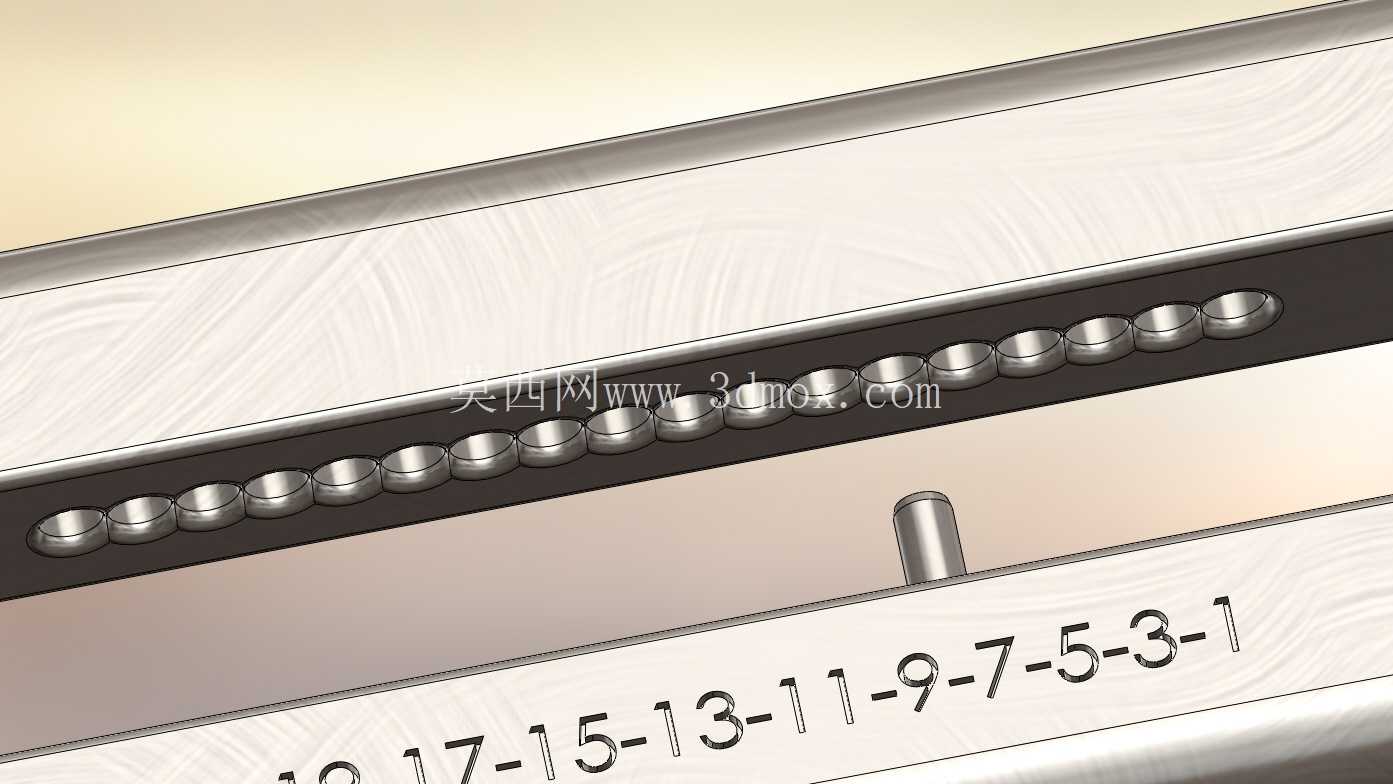

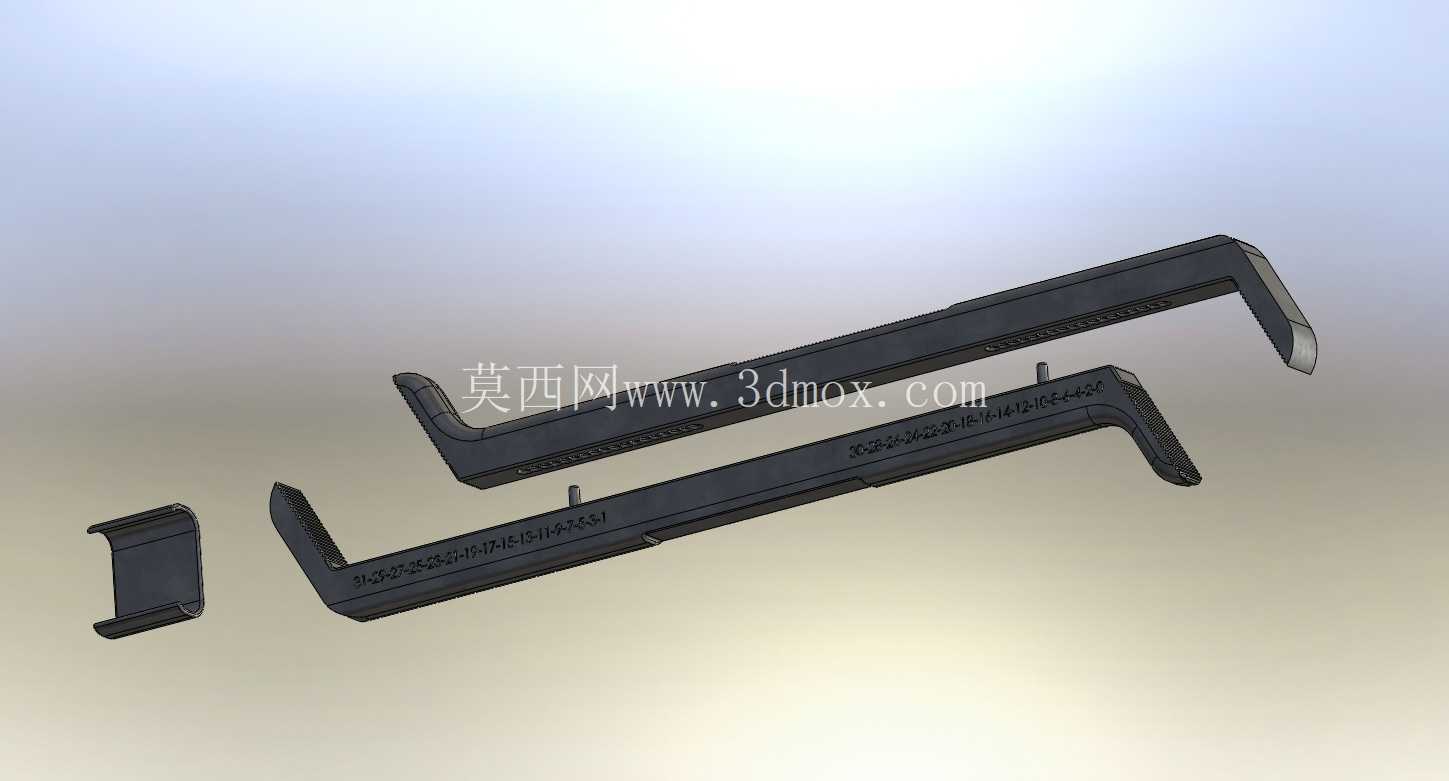

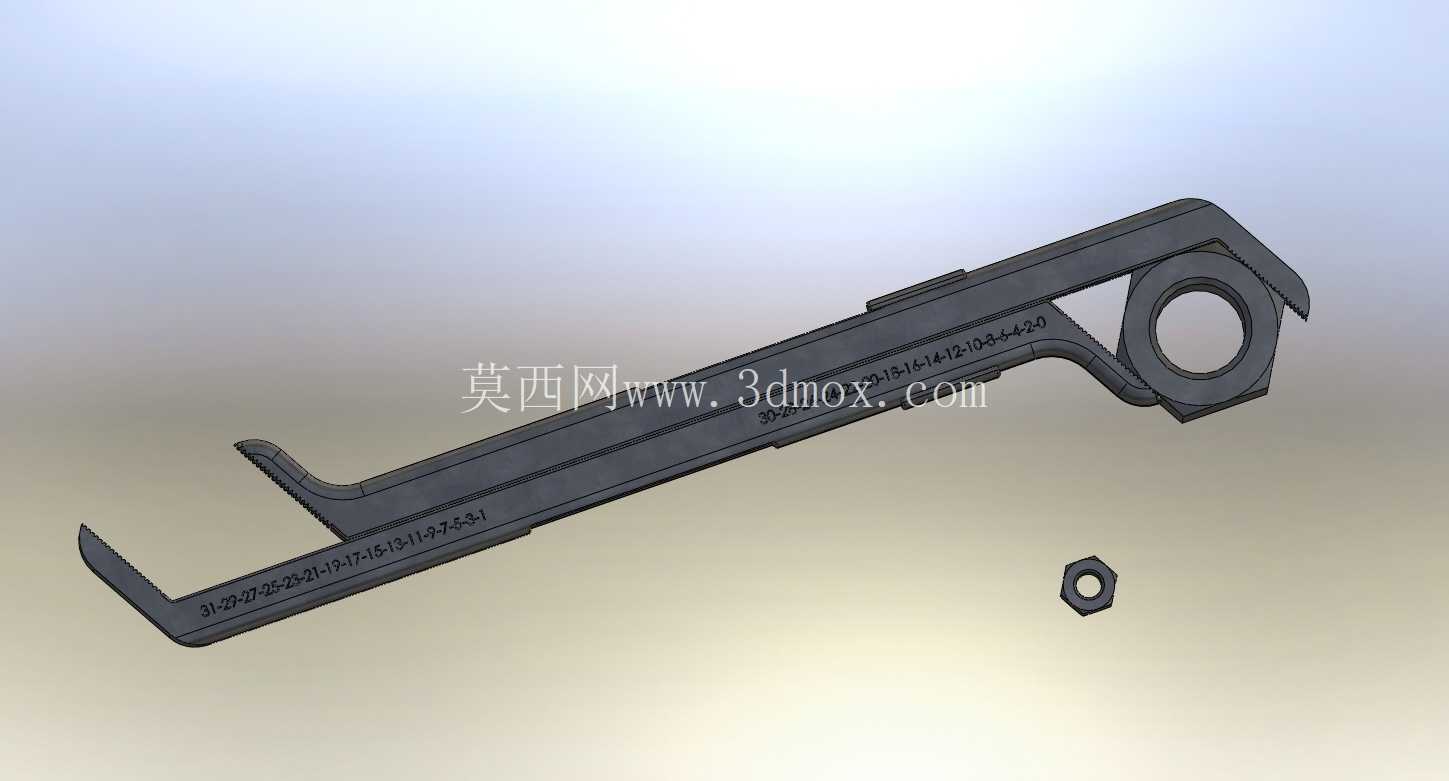

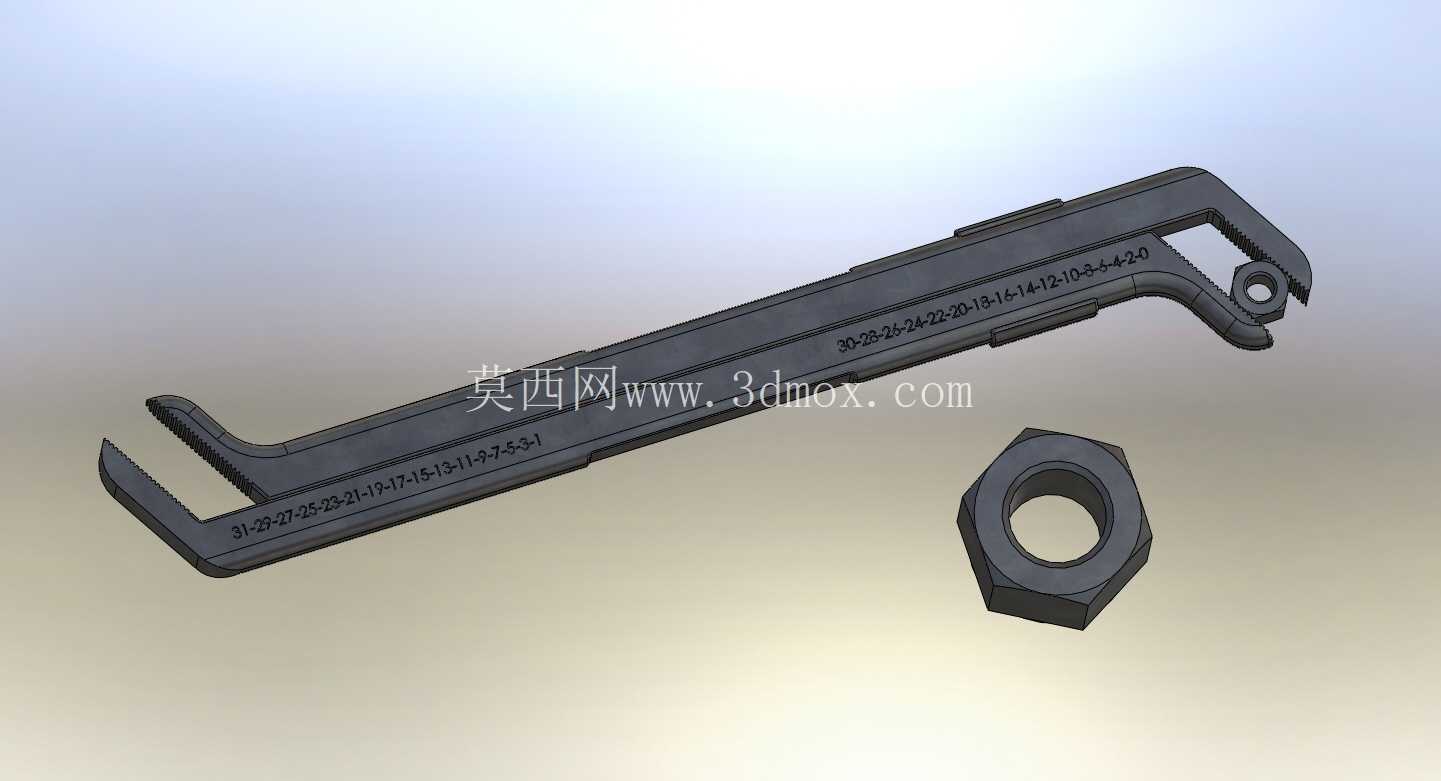

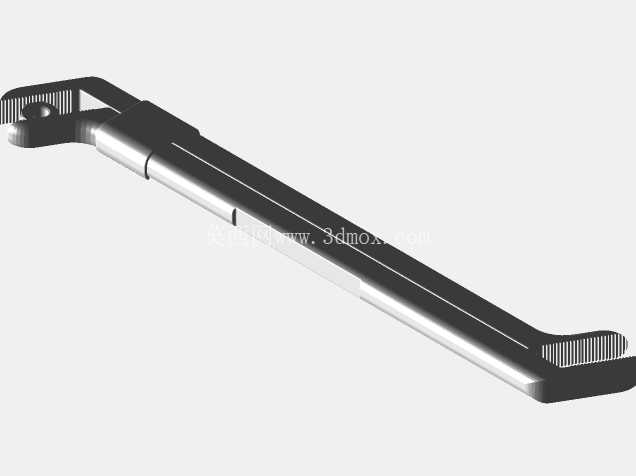

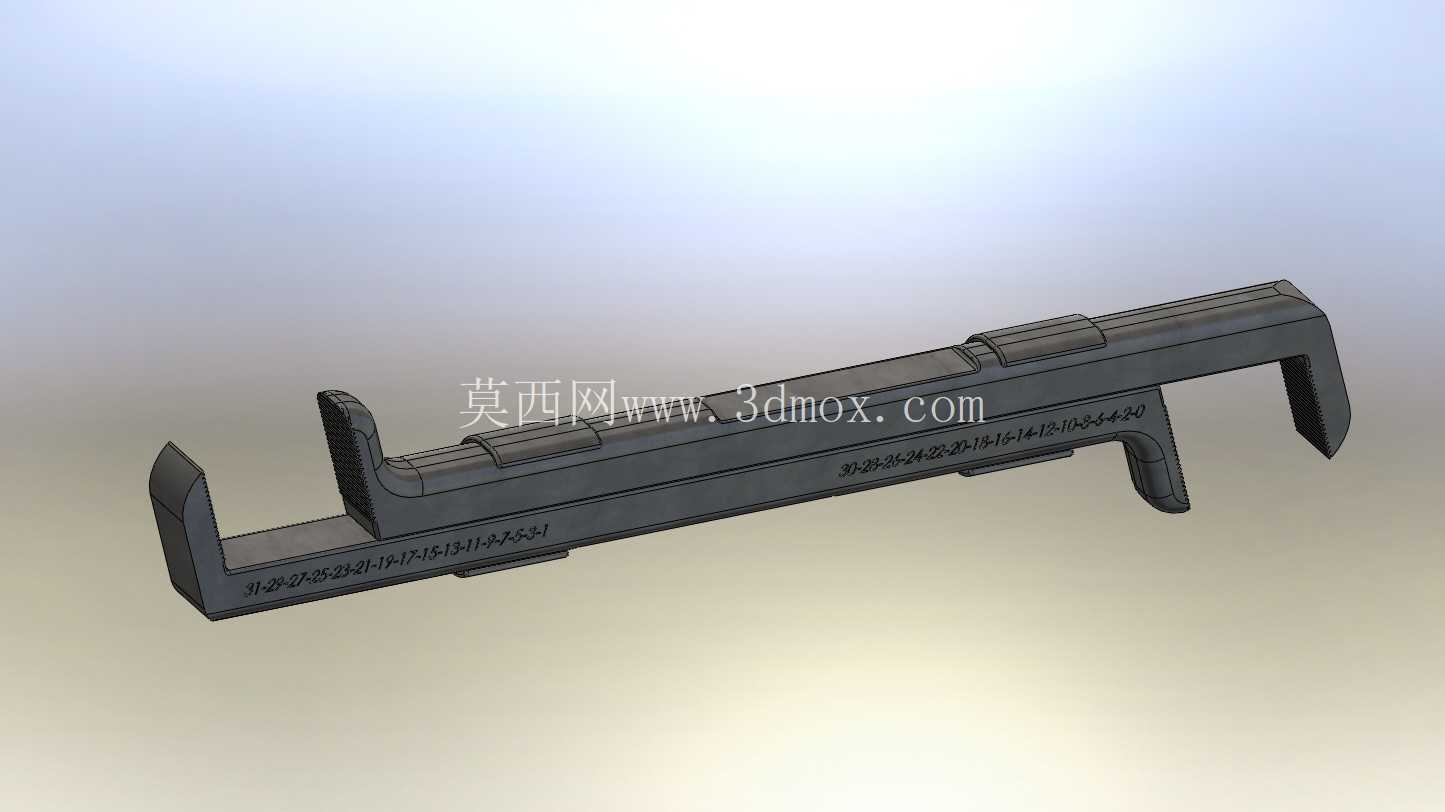

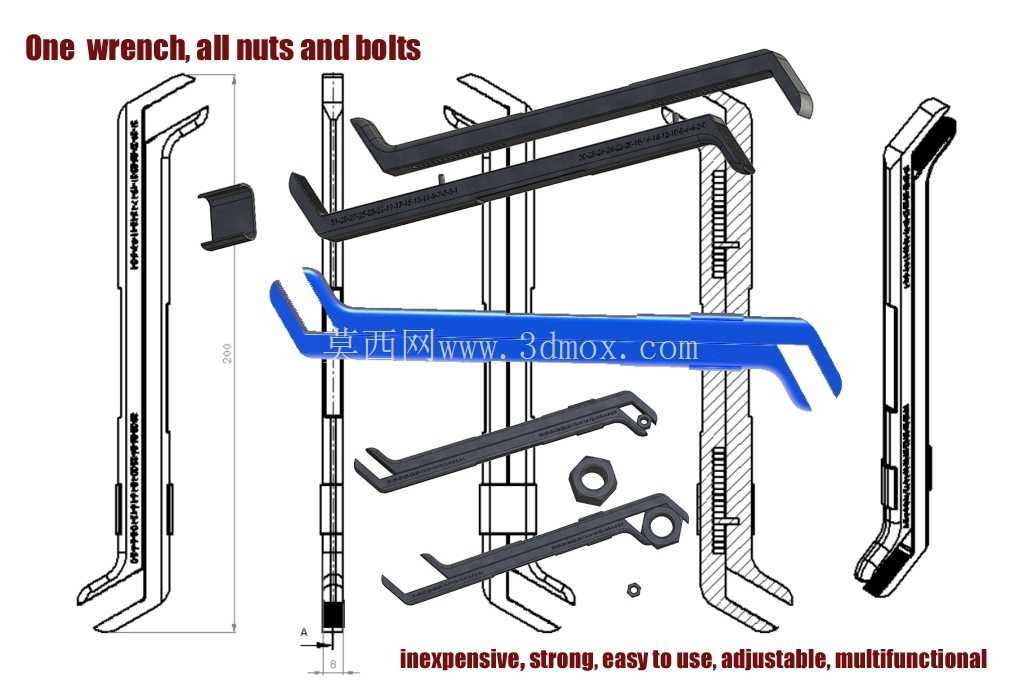

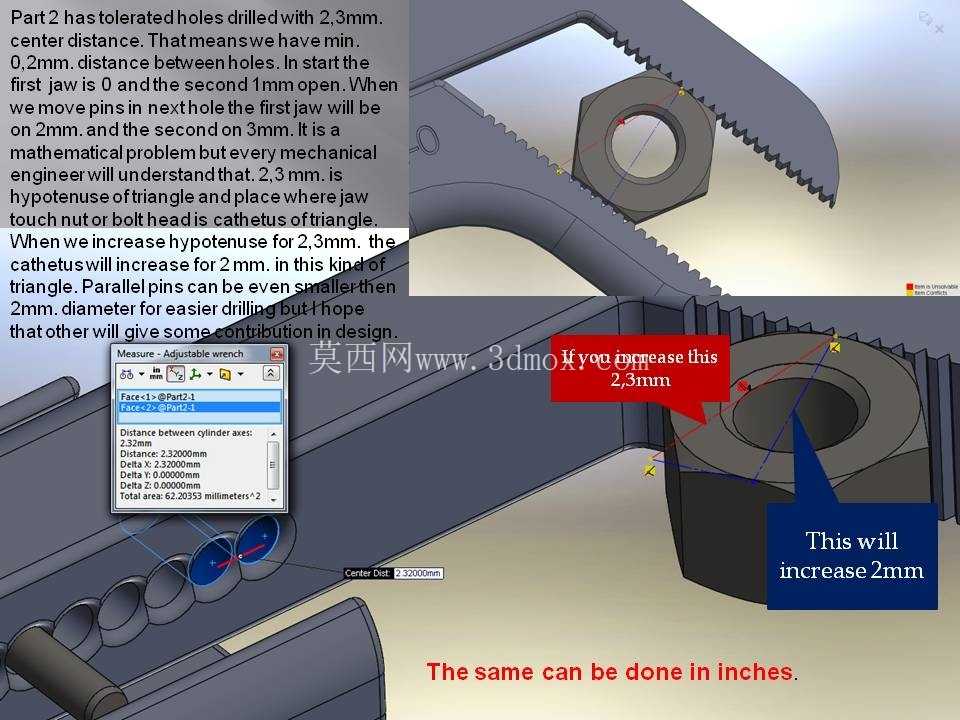

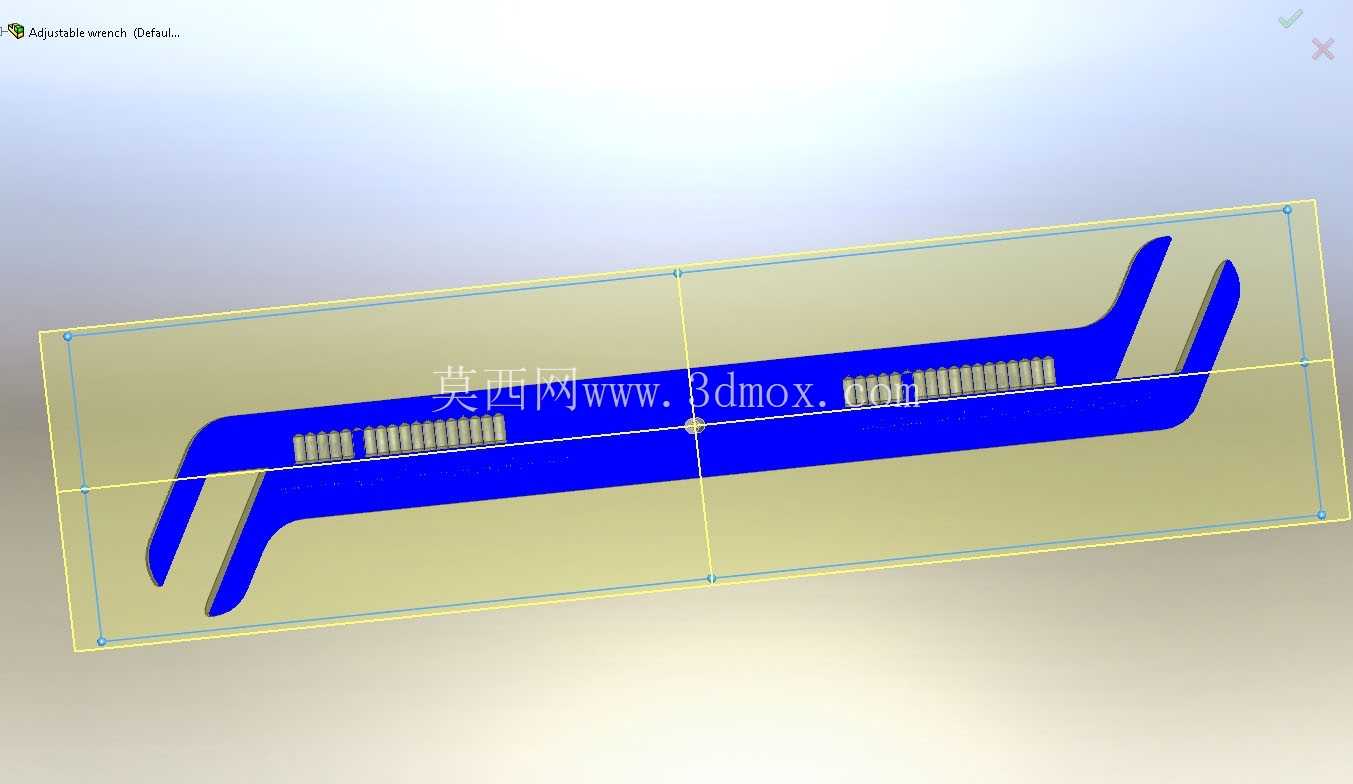

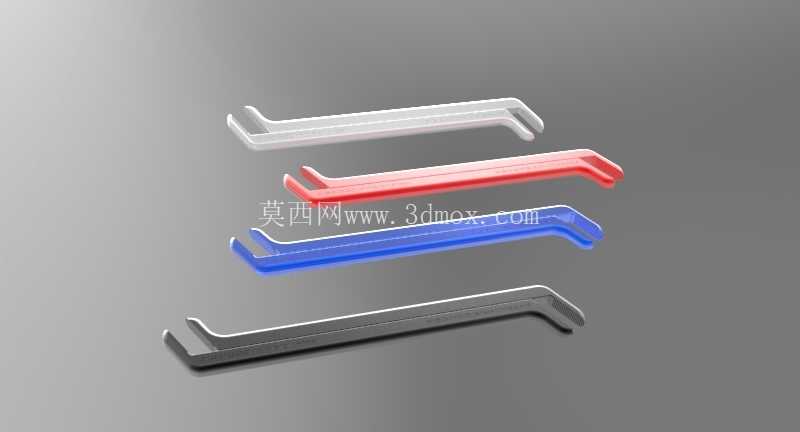

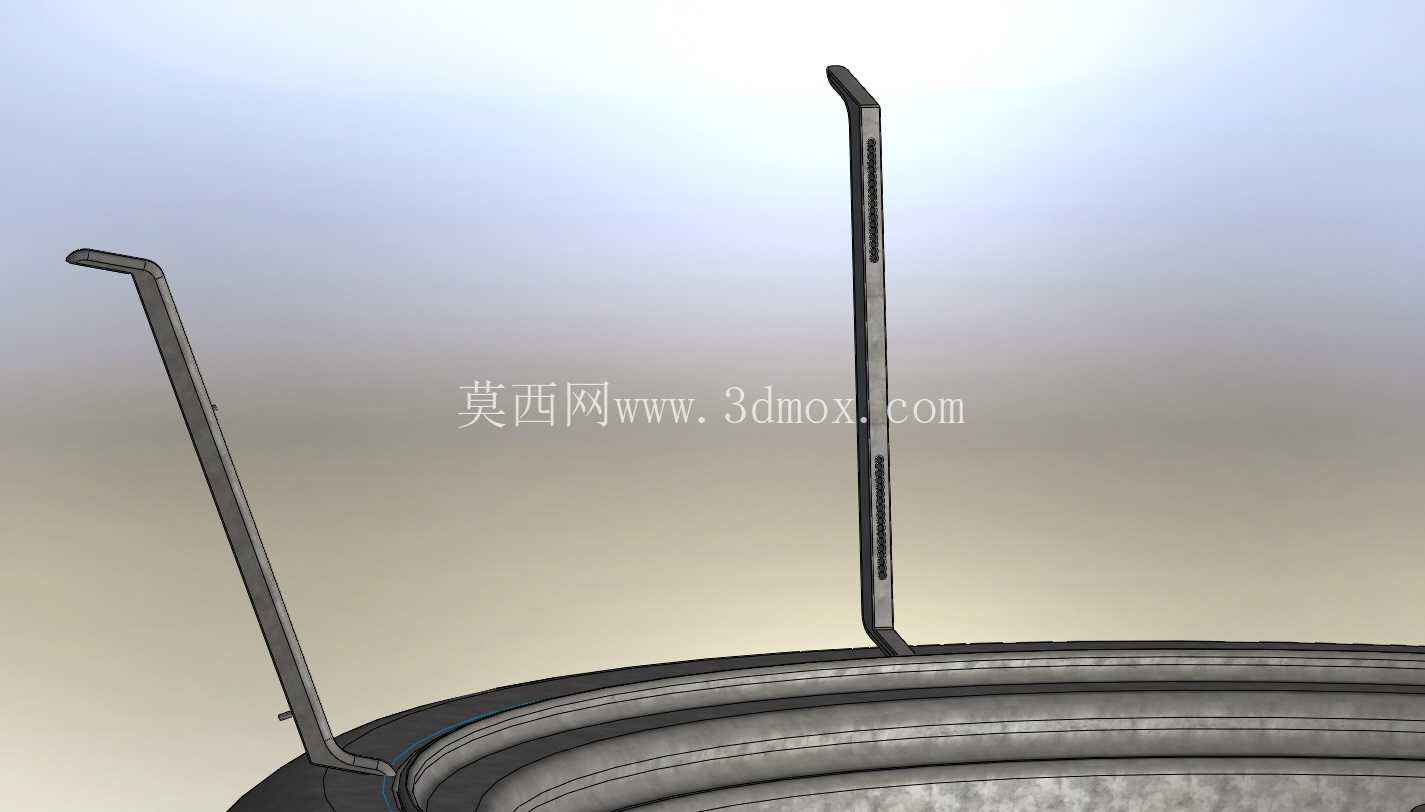

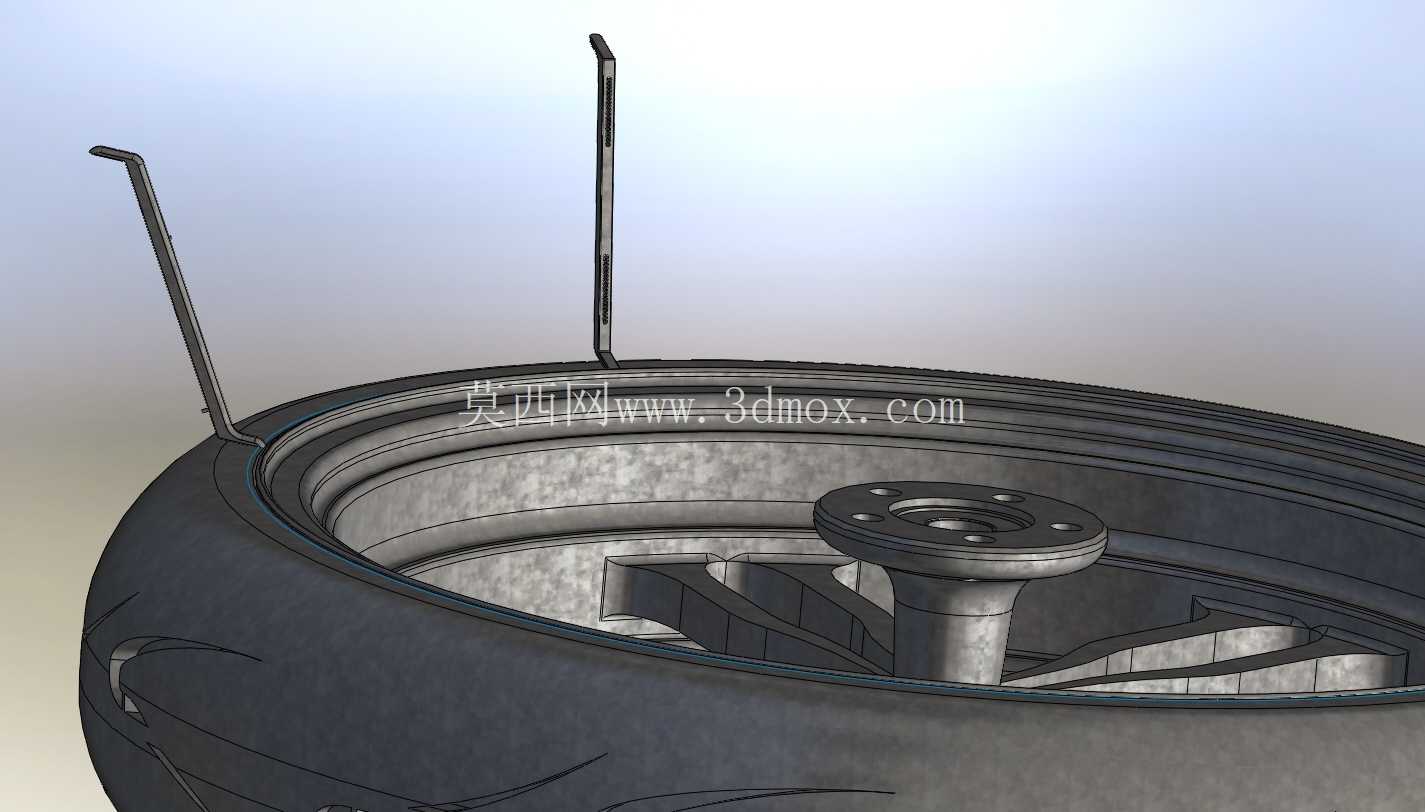

骑自行车者的多功能工具https://grabcad.com/challenges/velodroom-bike-accessory-challenge/results您可以将其用作扳手、两个撬棍或用于折叠和破坏不同的东西，非常适合自行车。该扳手有 3 个部件，其中一个是将组件固定在一起的夹具。 工作侧有一个夹具就足够了，但我希望扳手有两个夹具，一个可以保留，或者当您需要更坚固的扳手时使用。 在扳手的中间，可以将夹子从扳手上取下，并将第1部分和第2部分拆开。 第 1 部分有 2 个标准平行销 ISO 8734 - 2 x 10，自行固定。 第 2 部分具有 2.3 毫米的公差孔。 中心距。 这意味着我们有分钟。 0.2毫米。 孔之间的距离。 开始时，第一个钳口打开 0，第二个钳口打开 1 毫米。 当我们将第 1 部分的销钉移动到下一个孔中时，第一个钳口将位于 2 毫米处。 第二个为 3mm。 这是一个数学问题，但每个机械工程师都会理解。 2,3 毫米。 是三角形的斜边，钳口接触螺母或螺栓头的地方是三角形的内切线。 当我们将斜边增加 2.3mm 时。 内导管将增加 2 毫米。 在这种三角形中。 平行销的直径甚至可以小于 2mm。 更容易钻孔； 也许中间只开一排洞就足够了。 英寸也可以做同样的事情。
