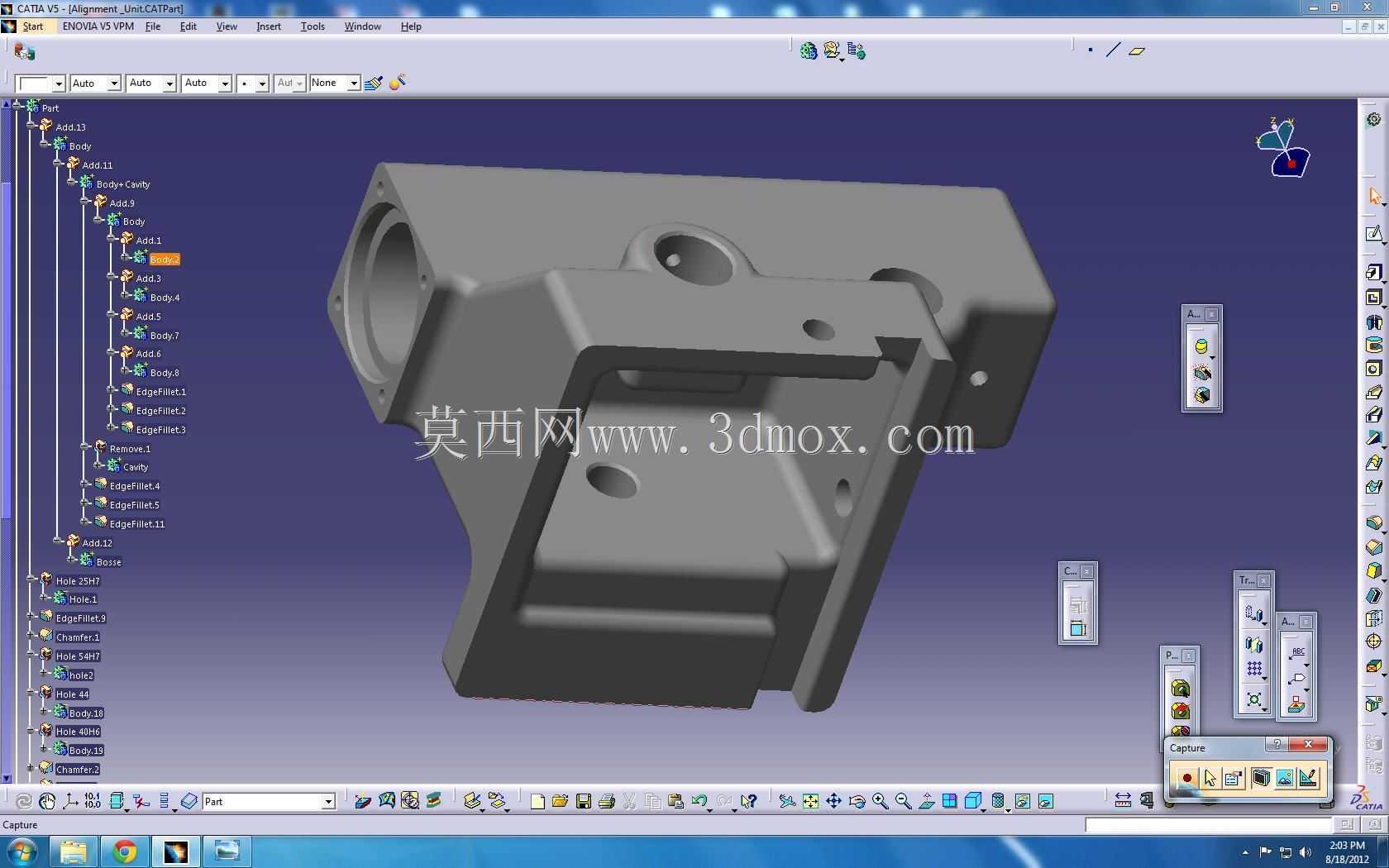

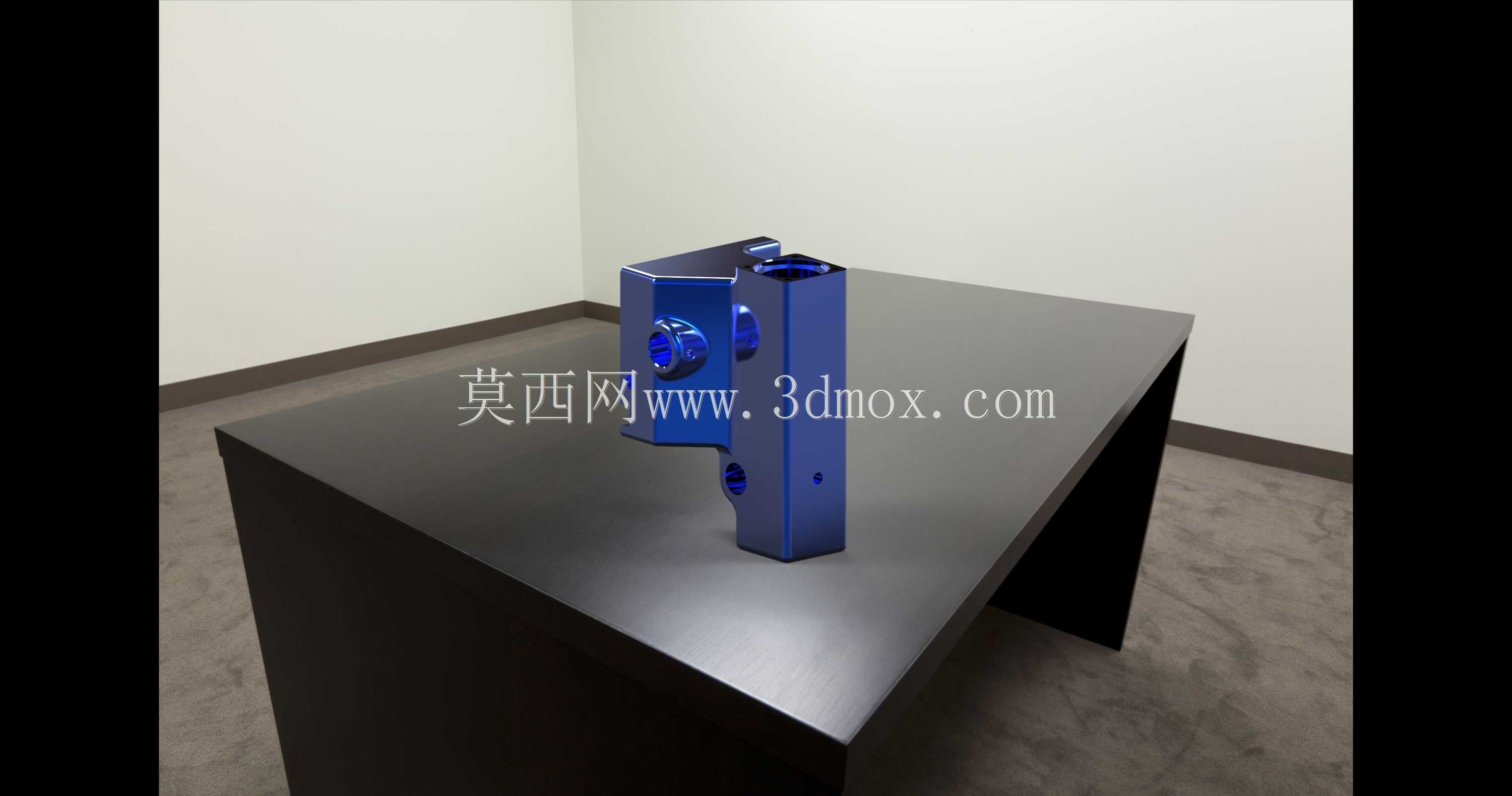

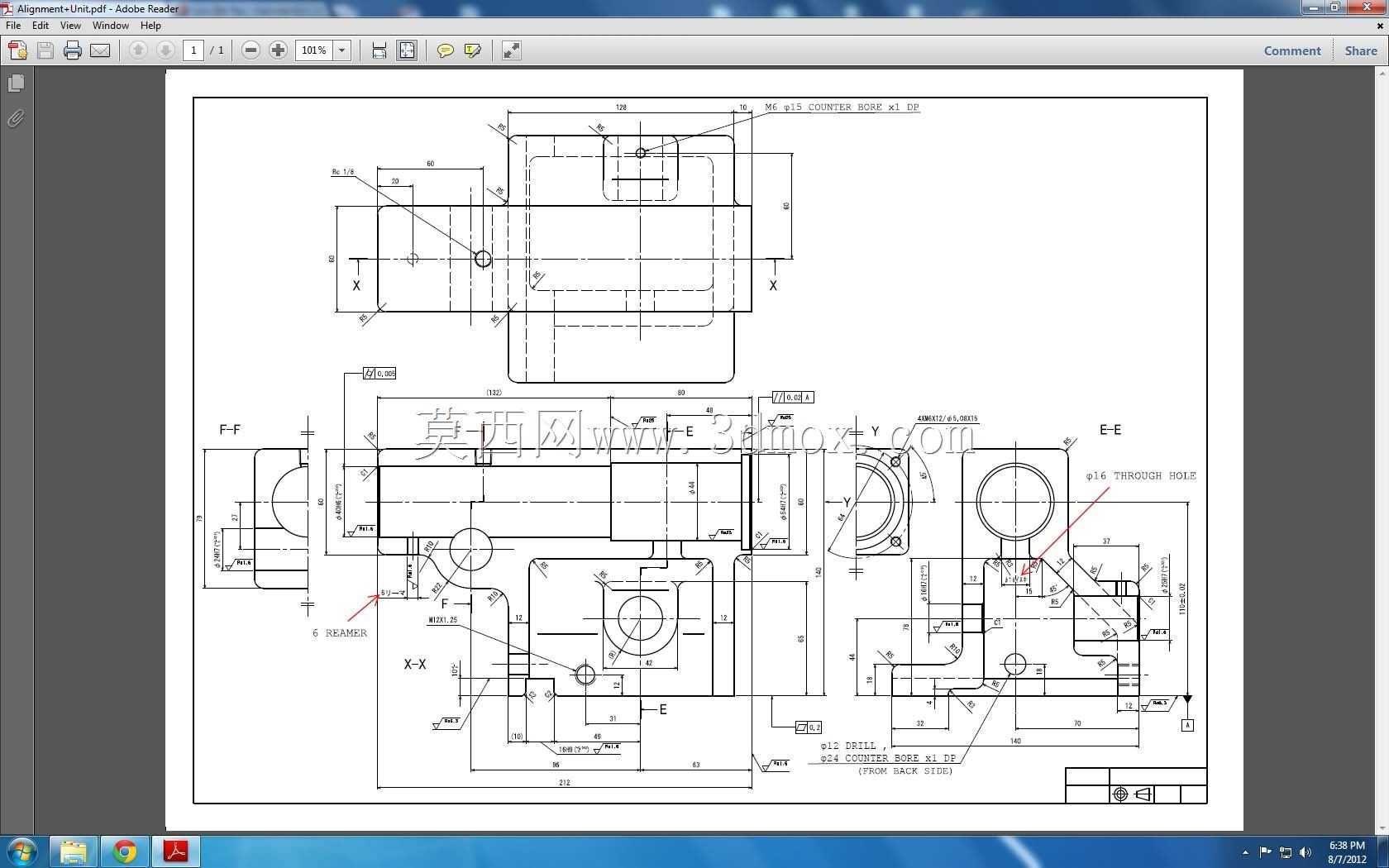

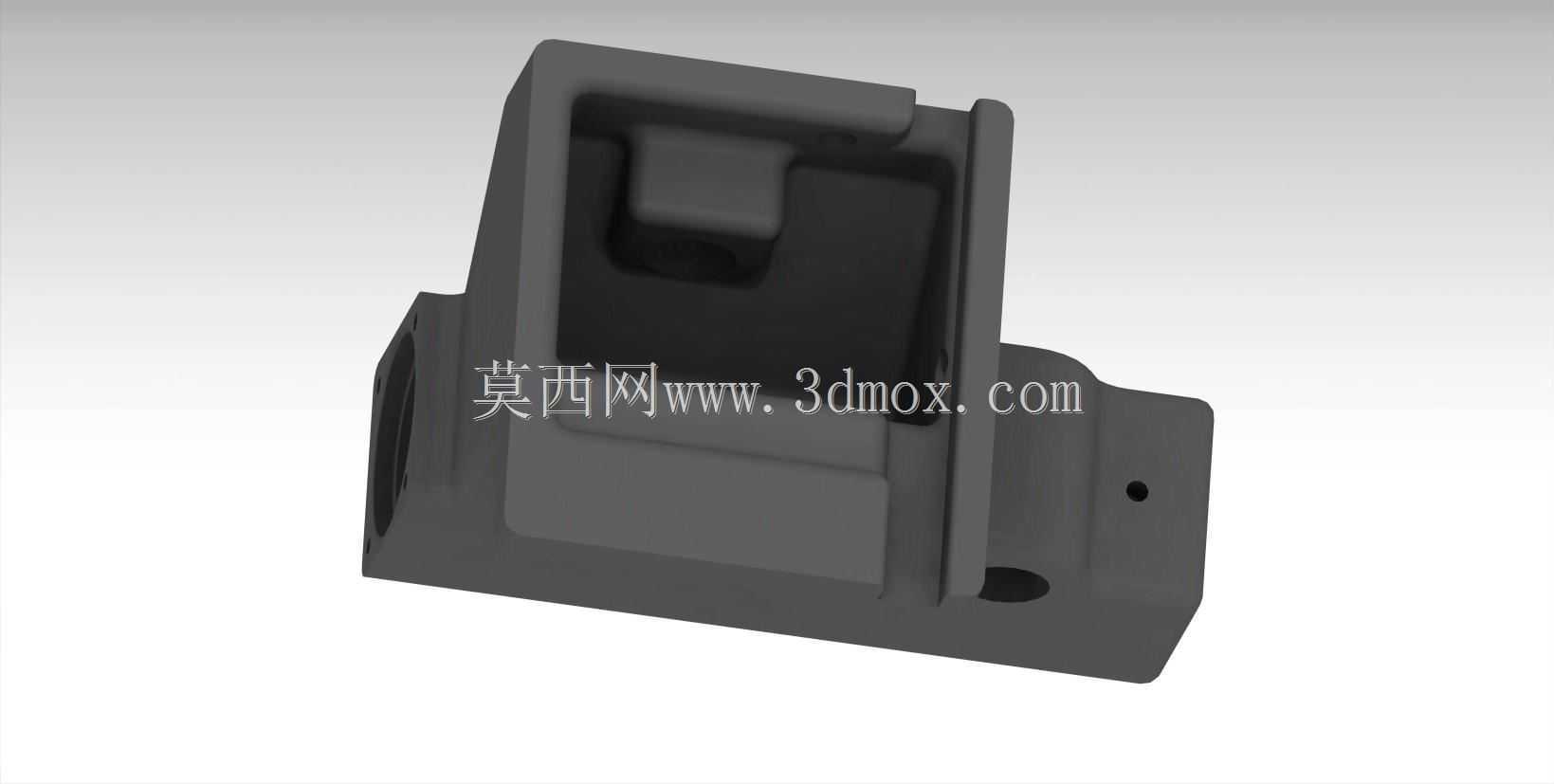

机床主轴安装座一体式支撑结构件

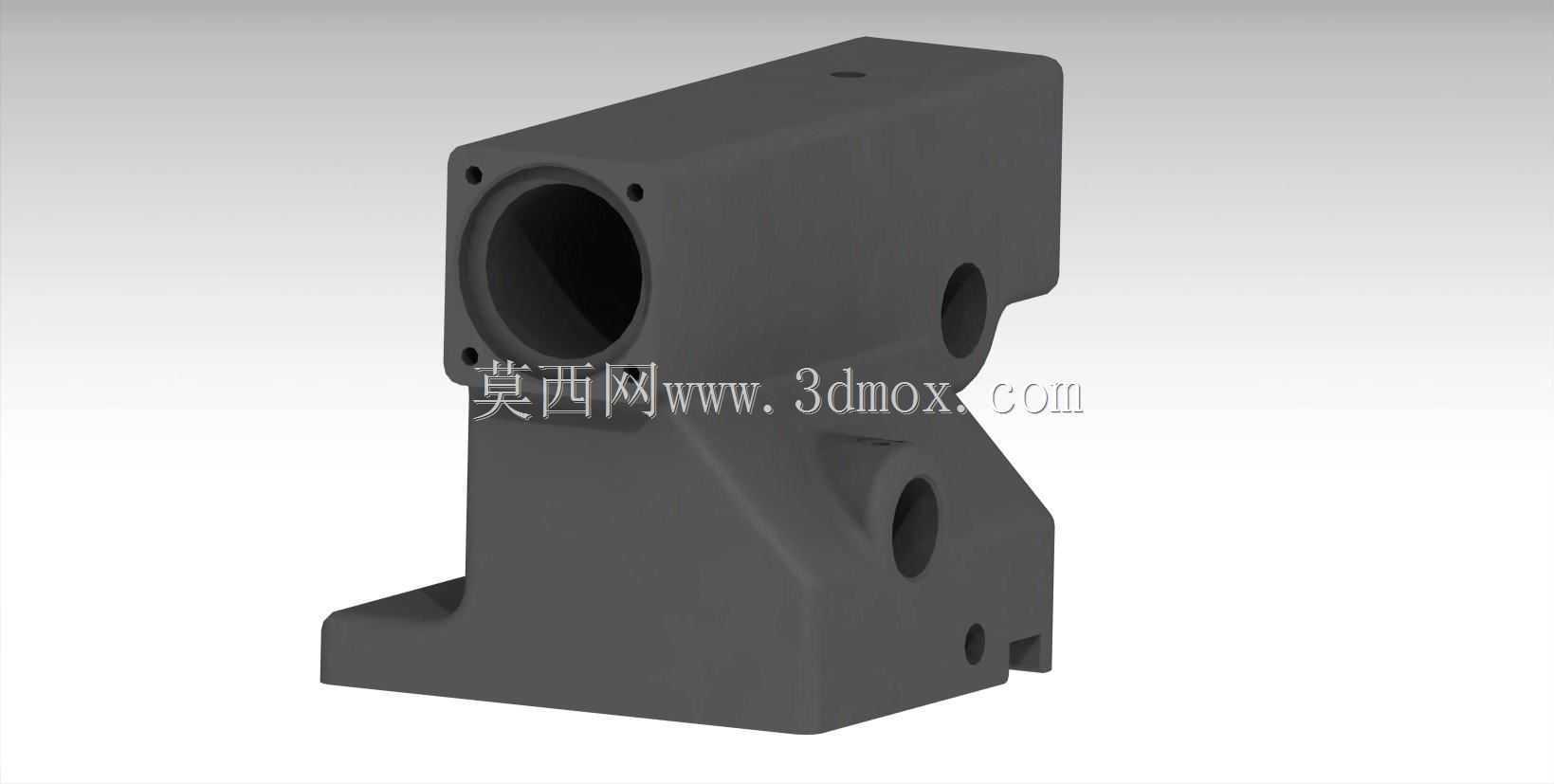

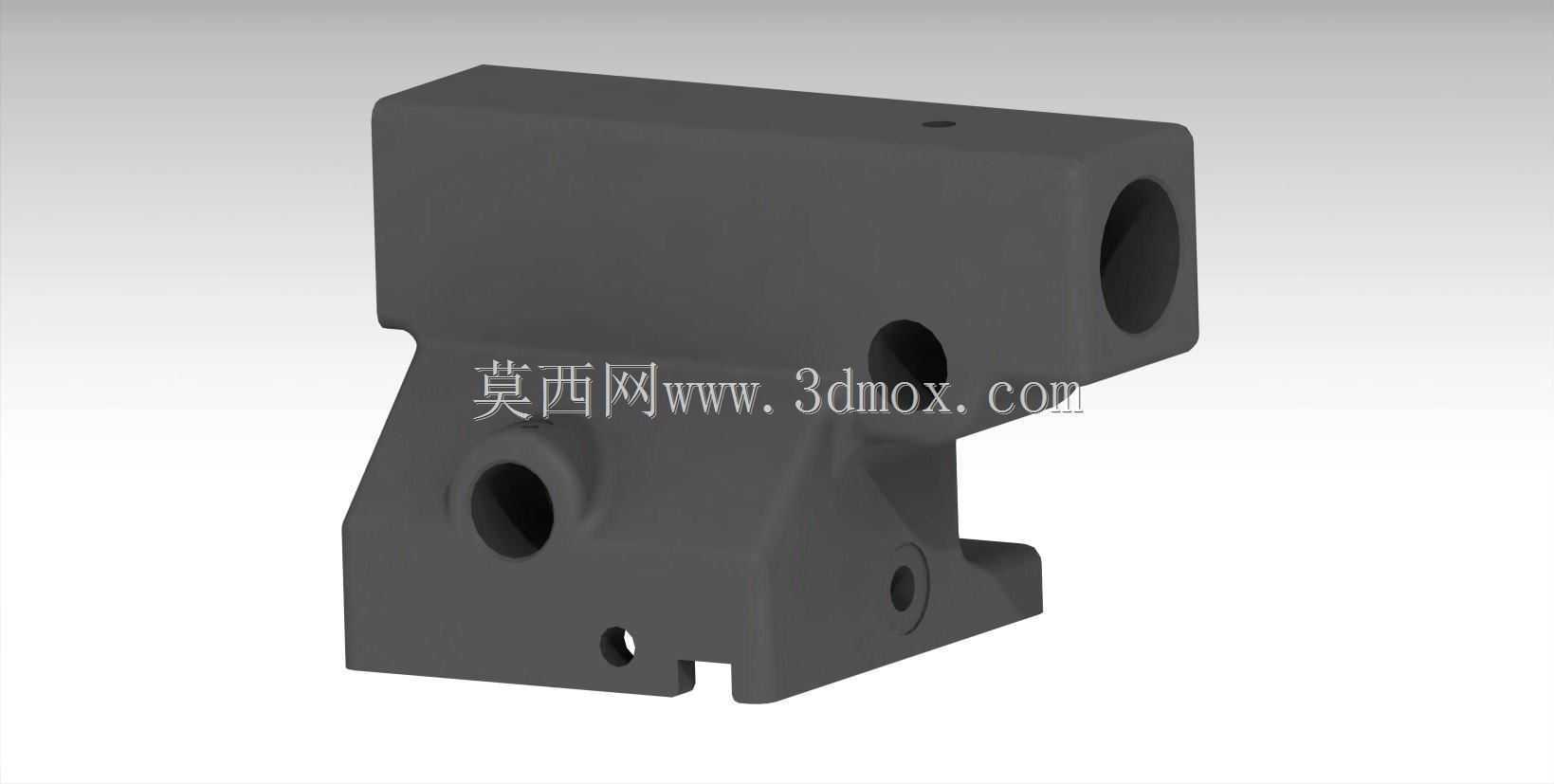

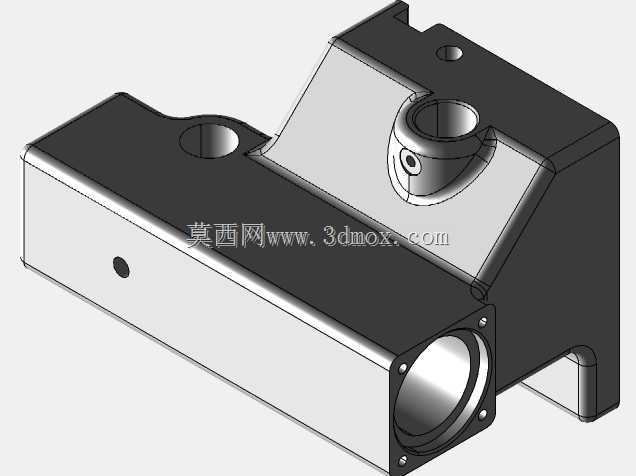

　　在普通车床、小型数控铣床的床头箱进给单元改造场景里，这类一体式支撑结构件承担着主轴轴承座与进给导向轴的双重承载功能，区别于传统分体式拼接的支座结构，它把主轴安装孔、导向轴孔、安装固定底座整合为单一铸件本体，能大幅降低多零件拼接带来的装配累计误差，在中小规格切削设备的改造、非标专机的定制搭建中应用十分广泛。从实际使用场景来看，这类支撑件通常安装在机床床身的进给导轨侧方，正面的大直径镗孔用于装配深沟球轴承或者角接触轴承，直接承托主轴的输出端，侧面分布的两个不同直径的通孔，分别用于穿装进给光杆与锁紧定位杆，底座延伸出的带安装孔的支脚，直接通过内六角螺栓固定在床身的加工基准面上，不需要额外加装调整垫板，

　　就能保证主轴轴线与床身导轨的平行度公差控制在0.02mm每百米范围内。设计这类结构件的时候，首先要考虑的是切削工况下的刚性需求，铸件本体采用了不等厚的筋板布局，在主轴孔的后侧与底座衔接的位置，做了斜向加强筋过渡，避免主轴在承受径向切削力的时候，支座根部出现应力集中导致的变形；各个安装孔的端面都预留了0.2mm的刮研余量，现场装配的时候可以通过配刮来调整轴承的预紧间隙，不需要额外加工调整垫片。从安装边界来看，底座的两个固定孔中心距与床身的原有T型槽间距完全匹配，整体的外轮廓高度不会干涉刀架的最大行程范围，侧面的导向轴孔轴线与主轴孔轴线的垂直公差严格控制在0.015mm以内，保证进给光杆运行的时候不会出现卡滞、爬行的问题。

　　结构上特意把各个穿线、排屑的缺口做了大圆角过渡，避免加工过程中铁屑堆积在支座的拐角位置，日常维护的时候只需要用压缩空气就能直接清理干净拐角的切屑，不需要拆解部件。在实际选型适配的时候，需要注意主轴孔的配合公差选择H7级，与轴承外圈采用过渡配合，装配时通过铜棒轻敲即可完成轴承压装，不需要热装工艺，侧面的锁紧杆孔采用H8级公差，保证锁紧销滑动顺畅无旷量，底座的安装面平面度要求达到0.01mm，安装前需要清理床身对应位置的毛刺与磕碰伤，避免固定后出现支座倾斜导致的主轴跳动超差。这类一体式结构相比分体式支座，省略了两个零件之间的定位销连接环节，装配工时能缩短近40%，同时长期使用后不会因为连接螺栓松动出现两个部件错位的问题，在持续承受交变切削载荷的工况下，整体抗振性能也比分体结构提升不少，能有效降低主轴高速运转时的共振幅值，提升加工工件的表面光洁度。
